Konstrurerad polymerflödeslösning för enkelfas direkt-till-chip vätskekylning som levererar uppdragskritisk driftsäkerhet för kärnan.

LiquidCore

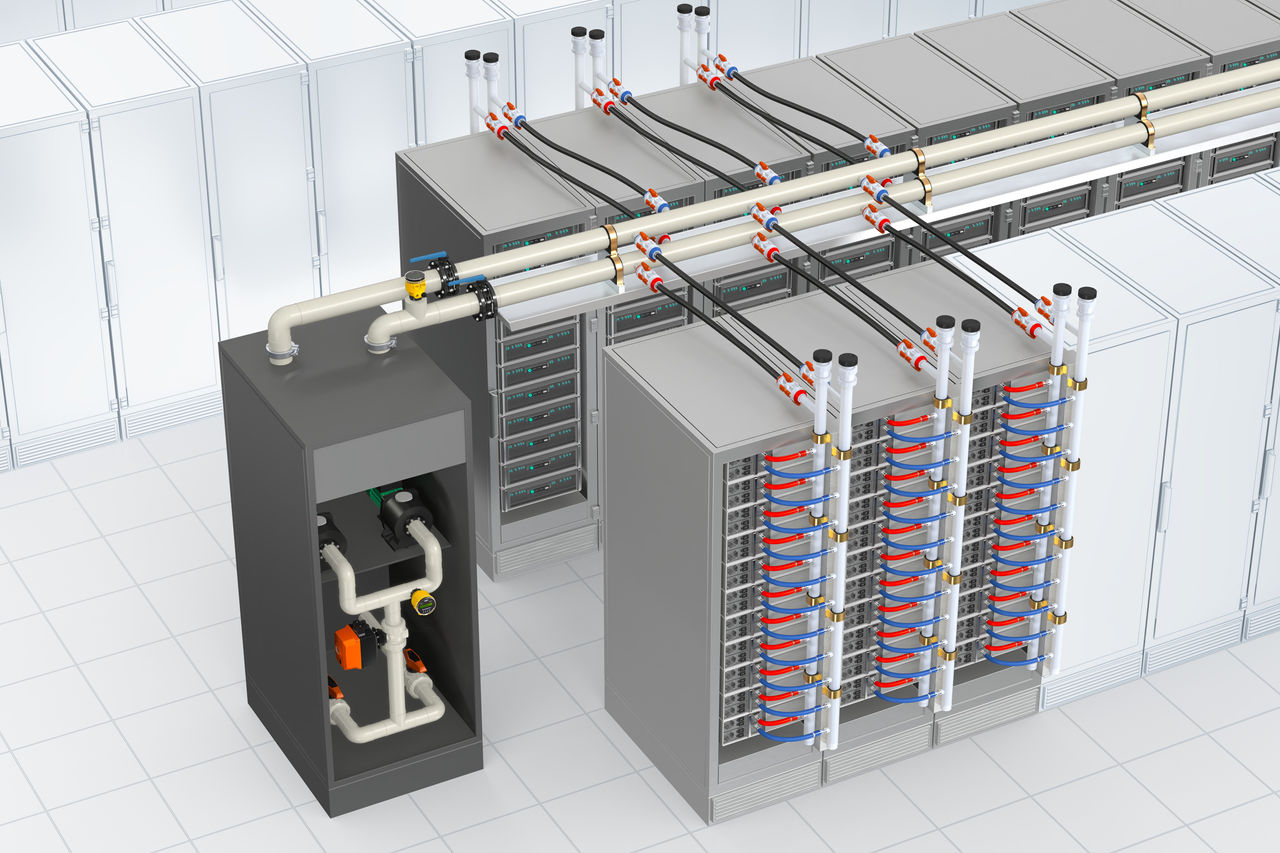

LiquidCore är ett polymerbaserat rörsystem utvecklat för enkelfas direkt-till-chip vätskekylning, som möjliggör stabilt flöde, kylvätskerenhet och energieffektiv cirkulation mellan kylvätskefördelaren (CDU) och kylplattor.

Prata med en expert Ladda ner broschyr

Uppdragskritisk driftsäkerhet för kärnan

Utvecklad för uppdragskritiska miljöer, motstår LiquidCore korrosion, beläggningar och föroreningar, vilket stödjer systemets långsiktiga pålitlighet och en ren, effektiv drift. Dess modulära design, prefabriceringsalternativ och ingenjörsstöd förenklar projektgenomförandet och minskar installationstiden på plats. Med över 60 års erfarenhet av avancerade polymerrörlösningar för högteknologiska branscher hjälper GF datacenteroperatörer att nå pålitlig och hållbar kylprestanda.

Distributionssystem PROGEF PP-H

Distributionssystem

Rörsystemet för rackdistribution utgör ryggraden i varje direkt-till-chip vätskekylningsslinga. Det designas i förväg, byggs av en mångsidig och beprövad produktportfölj med beta-nukleerat polypropen (PP-H) och levereras prefabricerat; vätsketill-rack-rörsystemet är redo för snabb driftsättning.

Rackintegration med Quick Connect Valve 700

Rackintegration

Quick Connect Valve 700 är en patenterad dubbelkulventil tillverkad av polyvinylidenfluorid (PVDF). Den lätta ventilen är särskilt framtagen för direkt-till-chip vätskekylning där högsta renhet krävs, och möjliggör snabb, säker och pålitlig rackintegration i det huvudsakliga rördistributionssystemet.

In-rack-manifold tillverkad av PVDF

In-rack-manifold

In-rack-manifolden är specialkonstruerad för att transportera kylvätska till varje serverbricka i racket jämnt, vilket säkerställer jämnt flöde och stabila chiptemperaturer även under de högsta beräkningslaster. Tillverkad av SYGEF (PVDF) och med ett UL94 V-0 brandklassning, garanteras säkerhet och långsiktig pålitlighet.

Portfölj för mätning och kontroll

Ventilautomation och instrumentering

GF erbjuder en omfattande portfölj av helskaliga ventiler och mätlösningar som är särskilt framtagna för krävande vätskehanteringsapplikationer kombinerat med djup expertis. Vi förenklar komplexa operationer och gör vätskehanteringsprocesserna effektiva och pålitliga.

Systemfördelar

Planeringsgrunder

100% korrosionsfri

Polymera rörsystem förhindrar beläggningar och elektrokemisk korrosion och ger konsekvent flöde och systemtillförlitlighet för en förväntad livslängd på 25 år eller mer.

Planeringsgrunder

Optimal kylvätskerenhet

Exceptionellt släta ytor håller avjoniserat vatten rent och minimerar PG25-försämring, vilket säkerställer långsiktig renhet och pålitlig kylprestanda.

Planeringsgrunder

4x snabbare installation

Prefabricerade moduler möjliggör homogena fogar med minimalt med förorening, vilket minskar sköljtiden och snabbar på igångkörningen.

Planeringsgrunder

60% lägre            vikt

Polymera rörsystem är avsevärt lättare än jämförbara metallalternativ, vilket gör transport och installation lättare, säkrare och mer effektiv.

Planeringsgrunder

80% mindre CO2-avtryck

Plaströrslösningar tillverkade av PP-H och PVDF ger 30% bättre värmeisolering, minskar energiförlusten och har ett betydligt lägre CO2-avtryck.

Design och prefabricering

Vi tillhandahåller helhetslösningar inom design, konstruktion och prefabricering av rörsystem och levererar skräddarsydda flödeslösningar genom vårt globala nätverk. Vår globala närvaro, med säljstöd i över 100 länder, produktionsanläggningar på 40 platser, fem ingenjörscenter och 15 prefabriceringshubbar, garanterar tillförlitligt stöd och utförande genom alla projektsteg.

Förslagdesign och konstruktion
Förslagdesign och konstruktion

GF erbjuder djup teknisk expertis för design av teknologikylsystem (TCS) i datacenter. Från avancerad rörstressanalys till termiska och flödessimuleringar – varje förslag är konstruerat för tillförlitlighet, efterlevnad och optimal systemprestanda.

Avancerat ingenjörsstöd

Våra specialister kombinerar årtionden av material- och termoplastkompetens för att säkerställa robust och effektiv TCS-design. Genom detaljerade analyser, hydraulisk granskning och konceptuell design med hållbarhet i åtanke hjälper GF kunder till långsiktig operativ excellens.

Avancerat ingenjörsstöd

Detaljdesign & modellering inför prefabricering

GF omvandlar systemkoncept till byggklara designer genom omfattande 3D-modellering och noggrann detaljering. Varje TCS-layout är utformad för sömlös integration, tillverkningsnoggrannhet och uthållig prestanda i direkt-till-chip-kylmiljöer.

Detaljdesign och modellering inför prefabricering

Piprack, moduler och strukturell integration

GF designar och tillverkar rörspolar och modulära stålramskonstruktioner som är optimerade för utrymme, lastfördelning och installationshastighet. Varje modul är konstruerad för sömlös installation i storskaliga datacenter där robust, strukturellt integrerade kylsystem krävs.

Elektrosvetsning

Specialdelar, rörspolar och sammansättningar

Från ABS och PP till PVDF och ECTFE – GF levererar full materialkompatibilitet och avancerad svetsningsteknik för tillförlitlig drift i krävande TCS- och industriapplikationer. Modullösningar stödjer rördimensioner upp till Ø1600 mm och garanterar hållbar, läckagefri drift i kyl-, kemi- och vattenreningsmiljöer.

Elektrosvetsning
Förslag- och detaljkonstruktion för teknologikylsystem

Foglösningar

Foglösningar för LiquidCore

Infraröd svetsning (IR)

IR-svetsmaskiner kännetecknas av kontaktfri smältning av de komponenter som ska svetsas. Detta eliminerar risken för förorening eller att rörändarna fastnar på värmaren. Tack vare den minimala, definierade svetspärlan får man bra flöde i svetszonen.

Infraröd svetsmaskin

Svetspärlinspektion (WBI)

WBI-verktyget använder avancerad fotosensorteknik för att digitalt skanna och analysera svetspärlor med hög precision. Det ger snabb och icke-destruktiv kontroll av varje fog, upptäcker optiska avvikelser och verifierar svetkvaliteten i realtid. Detta säkerställer konsekvent hög integritet i förbindelserna och möjliggör full spårbarhet genom hela svetsprocessen.

Svetspärlinspektion

Elektrosvetsning

Elektrosvetsningsteknik använder specialanpassade rördelar med inbyggda värmeelement som aktiveras genom elektrisk ström. Den här metoden ger jämn uppvärmning och en sömlös svetsning av termoplastiska rör, effektiv även i utmanande miljöer och trånga utrymmen. Elektrosvetskopplingar används för installationen av den sista fogen i teknologikylsystemet på plats.

Elektrosvetsning
Kontakta oss

Låt oss diskutera dina projektbehov

Kontakta oss idag och upptäck hur våra toppmoderna lösningar, erfarna team och vårt engagemang för kvalitet kan göra dina utmaningar till framgångshistorier.

Prata med en expert

Fler användningsmöjligheter

Materialets gränsvärden

Polymerer är det idealiska valet även utanför teknologikylsystemet och erbjuder ett hållbart, korrosionsfritt alternativ för evaporativa kylare, kylmaskiner, vattenkylda kondensorer, torrkylare, kylkassetorn och värmepumpar.

  • Temperatur:
    -50°C till +140°C
  • Tryck:
    upp till 16 bar
  • Dimensioner:
    DN10 till DN1'000mm

D2C-vätskekylning (TCS)

Direkt-till-chip vätskekylning ökar datacentrets effektivitet när det kombineras med rätt rörteknik. GF Industry and Infrastructure Flow Solutions levererar högpresterande, underhållsfria system designade för tryckstabilitet och driftsäkerhet, stödda av decennier av erfarenhet inom vätskehantering.

Anläggningsvattensystem (FWS)

Prefabricerade pumpstationsskid med lättviktiga rör av polyeten (PE100) möjliggör snabbare installation och enklare logistik. Med slitstark, UV- och slagtålig ecoFIT PE-100 och fullt kompatibla ventilalternativ säkerställer GF sömlös integration och effektivt projektgenomförande.

Datacenter – framgångshistorier

Med över 60 års expertis inom polymera flödeslösningar och två decennier av applikationer för datacenter levererar vi beprövad prestanda från kylmaskin till chip. Upptäck hur högpresterande polymer som HDPE, PP-H och PVDF förbättrar effektivitet, tillförlitlighet och hållbarhet i moderna datacenter.
