Solución de flujo de polímero diseñada para la refrigeración líquida directa al chip en fase única, proporcionando fiabilidad esencial para el núcleo.

LiquidCore

LiquidCore es un sistema de tuberías de polímero diseñado para la refrigeración líquida directa al chip en fase única, permitiendo un flujo estable, pureza del refrigerante y una circulación energéticamente eficiente entre la unidad de distribución de refrigerante (CDU) y los cold plates.

Hable con un experto Descargar documentación

Fiabilidad mission-critical para el núcleo del sistema

Diseñado según las directrices de materiales en contacto con líquidos de OCP y los principios ASHRAE TC 9.9 para la máxima integridad del refrigerante, LiquidCore está construido para entornos de misión crítica. LiquidCore resiste la corrosión, las incrustaciones y la contaminación, apoyando la fiabilidad a largo plazo del sistema y operaciones limpias y eficientes. Su diseño modular, opciones de prefabricación y el apoyo a ingeniería simplifican la ejecución del proyecto y reducen el tiempo de instalación in situ. Con más de 60 años de experiencia en soluciones avanzadas de tuberías de polímero para industrias de alta tecnología, GF ayuda a los operadores de centros de datos a lograr un rendimiento de refrigeración fiable y sostenible.

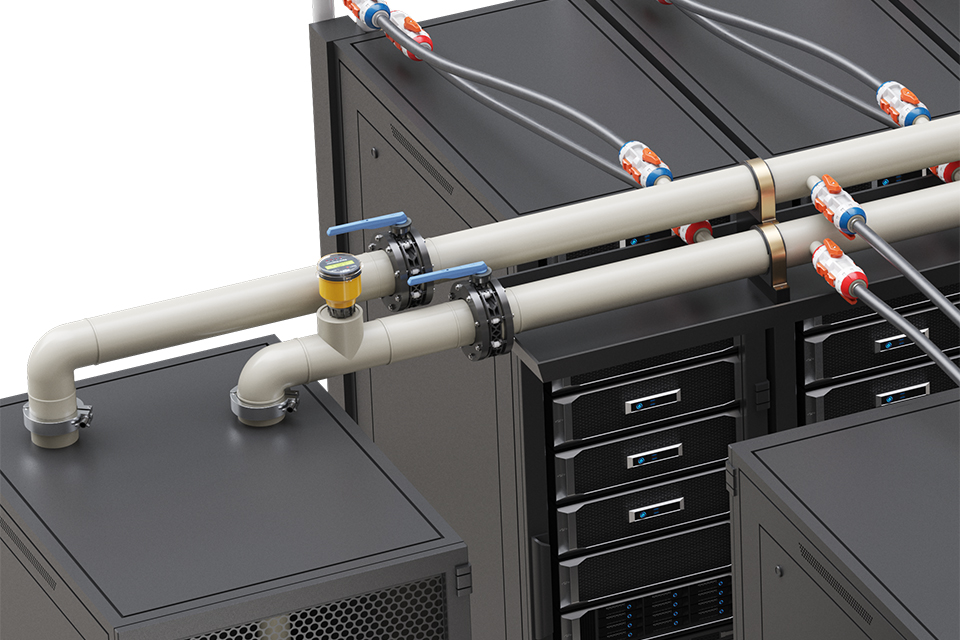

Sistema de distribución PROGEF PP-H

Sistema de distribución

El sistema de tuberías de distribución de rack constituye la columna vertebral de cada circuito de refrigeración líquida directa al chip. Diseñado desde el inicio, fabricado a partir de un porfolio versátil y probado de productos usando la solución de polipropileno beta-nucleado PROGEF Standard (PP-H), y entregado prefabricado, el sistema de tuberías líquido-a-rack está listo para un despliegue rápido.

Integración de rack con válvula Quick Connect 700

Equilibrio hidráulico

La Válvula Multi Control combina control preciso del caudal, medición térmica de energía, accionamiento y tecnología avanzada de sensores en un único dispositivo compacto e inteligente. Diseñada para entornos de alta densidad, reduce la complejidad del sistema a la vez que proporciona el control y la transparencia necesarios para un rendimiento de refrigeración estable, eficiente y fiable.

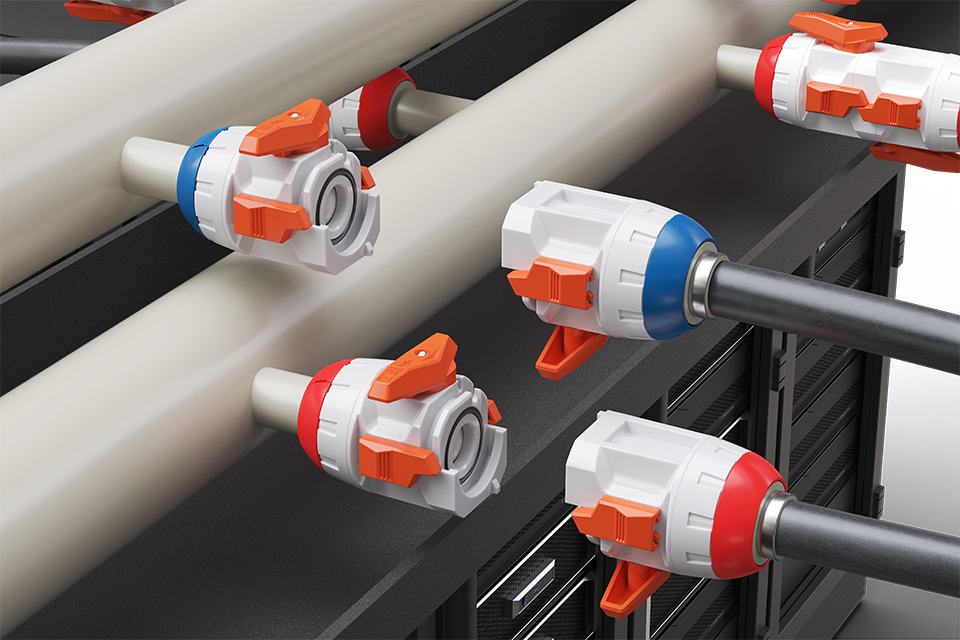

Integración de rack con válvula Quick Connect 700

Integración en rack

La válvula Quick Connect 700 es una válvula patentada de doble bola fabricada en poli(vinilideno fluoruro) (PVDF). La válvula de paso total, ligera, está diseñada específicamente para la refrigeración líquida directa al chip que requiere los estándares más altos de pureza y permite una integración de rack rápida, segura y fiable en el sistema principal de distribución de tuberías.

Colector en rack fabricado en PVDF

Colector en rack

El colector en rack aceptado por OCP está diseñado a medida para transportar refrigerante a cada bandeja de servidor dentro del rack de forma uniforme, garantizando un flujo constante y temperaturas estables en los chips bajo las condiciones computacionales más exigentes. Fabricado con SYGEF (PVDF) y con clasificación UL94 V-0 contra incendios, se garantiza la seguridad y la fiabilidad a largo plazo.

Porfolio de medición y control

Soluciones de válvulas

En GF, ofrecemos uno de los porfolios de productos más completos para soluciones de válvulas termoplásticas. Nuestras válvulas están disponibles en diferentes dimensiones, materiales, resistencias químicas, normas, conexiones de tubería, accionamientos y principios de funcionamiento. Simplificamos operaciones complejas, haciendo los procesos de manejo de fluidos eficientes y fiables.





Descargue documentación

Descubra cómo LiquidCore ofrece un rendimiento de flujo fiable, integridad de materiales y eficiencia a largo plazo para centros de datos de alta densidad impulsados por IA. Nos emociona compartir cómo esta innovación puede apoyar su estrategia de refrigeración líquida.

Folleto LiquidCore

Acepte todas las cookies para ver el contenido externo.

Beneficios del sistema

Fundamentos de planificación

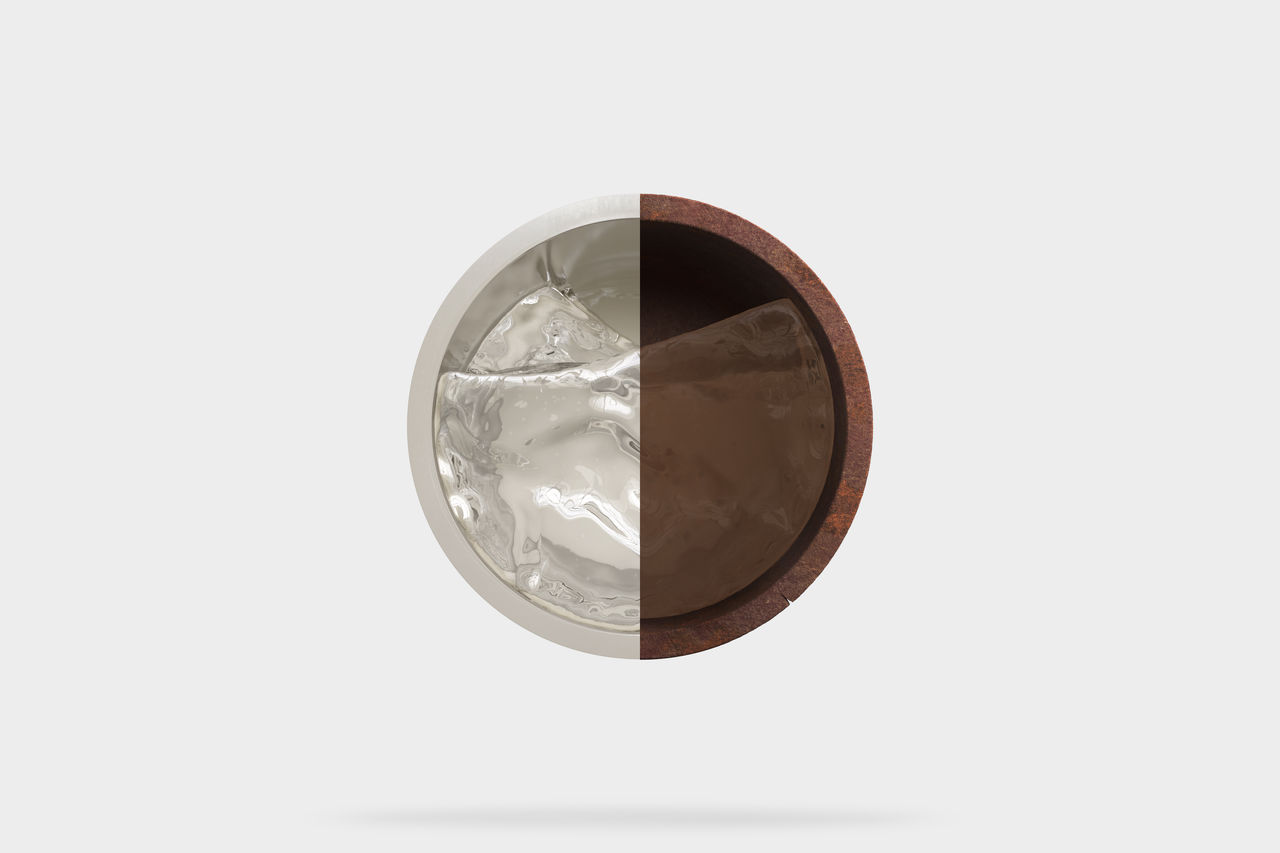

100% libre de corrosión

Los sistemas de tuberías de polímero previenen las incrustaciones y la corrosión electroquímica, asegurando un flujo constante y fiabilidad del sistema durante una vida útil prevista de 25 años o más.

Fundamentos de planificación

Trayectoria de flujo suave y estable

Las superficies excepcionalmente lisas mantienen el agua desionizada limpia y minimizan la degradación del PG25, asegurando pureza a largo plazo y un rendimiento fiable de la refrigeración.

Fundamentos de planificación

71% menos horas de instalación*

Los componentes ligeros y la unión rápida por fusión de polímeros eliminan las extensas horas de soldadura, montaje de bridas e inspección radiográfica exigidas por las líneas tradicionales de acero.

Fundamentos de planificación

85% menos            peso*

Un menor peso de los componentes facilita el transporte, el manejo y la instalación, y puede reducir las exigencias sobre las estructuras de soporte.

Fundamentos de planificación

80% menos huella de CO2

Las soluciones de tuberías plásticas hechas de PP-H y PVDF proporcionan un 30% mejor aislamiento térmico, reducen pérdidas de energía y tienen una huella de CO2 significativamente menor.

*Los resultados técnicos presentados se basan en el análisis independiente llevado a cabo por RED Engineering Design en Polymer vs. Steel Pipework for Cooling Systems in the Context of Southeast Asia Data Centres, 2026.

GF es Miembro Silver de OCP y proveedor oficial de soluciones OCP

Infraestructura preparada para el futuro para refrigeración líquida de IA

Mantenemos una distribución de flujo en rack precisa de ±10%. Como Miembro Silver de OCP y proveedor de soluciones, ofrecemos infraestructura de refrigeración directa al chip que cumple con los requisitos, con telemetría digital integrada para una verificación fluida del proyecto.

Diseño y prefabricación

Ofrecemos diseño de principio a fin, ingeniería y prefabricación de sistemas de tuberías, aportando soluciones para el fluido personalizadas a través de nuestra red global. Nuestra presencia internacional, con soporte comercial en más de 100 países, centros de producción en 40 localizaciones, cinco centros de ingeniería y 15 centros de fabricación, garantiza apoyo y ejecución fiable en todas las fases del proyecto.

Diseño y planificación de la propuesta
Diseño y planificación de la propuesta

GF aporta una profunda experiencia en ingeniería para el diseño de Sistemas de Refrigeración Tecnológica (TCS) en centros de datos. Desde el análisis avanzado de tensiones en tuberías hasta simulaciones térmicas y de flujo, cada propuesta se diseña para la fiabilidad, el cumplimiento normativo y el rendimiento óptimo del sistema.

Apoyo a ingeniería avanzada

Nuestros especialistas combinan décadas de experiencia en materiales y termoplásticos para asegurar un diseño TCS robusto y eficiente. Mediante análisis detallado, revisión hidráulica y diseño conceptual con la sostenibilidad en mente, GF ayuda a los clientes a lograr una excelencia operativa a largo plazo.

Apoyo a ingeniería avanzada

Diseño de detalle y modelado para fabricación

GF transforma conceptos de sistemas en diseños listos para su construcción mediante modelado 3D completo y detallado preciso. Cada disposición de TCS se diseña para integrar a la perfección, precisión de fabricación y un rendimiento duradero en entornos de refrigeración directa al chip.

Diseño de detalle y modelado para la fabricación

Racks de tuberías, módulos e integración estructural

GF diseña y fabrica módulos de tuberías y bastidores de acero modulares optimizados para espacio, distribución de carga y velocidad de instalación. Cada módulo se ha diseñado para un despliegue ágil en grandes centros de datos que requieran sistemas de refrigeración estructuralmente integrados y robustos.

Electrofusión

Piezas especiales, bobinas y conjuntos de tuberías

Desde ABS y PP hasta PVDF y ECTFE, GF garantiza plena compatibilidad de materiales y tecnologías avanzadas de fusión para un rendimiento fiable en aplicaciones exigentes de TCS e industriales. Los diseños modulares admiten dimensiones de tubería hasta Ø1600 mm y aseguran un funcionamiento duradero y sin fugas en entornos de refrigeración, químicas y de tratamiento de agua.

Electrofusión
Ingeniería de propuesta y de detalle para sistemas de refrigeración tecnológica

Soluciones de unión

Soluciones de unión para LiquidCore

Fusión infrarroja (IR)

Las máquinas de fusión por infrarrojos se caracterizan por un derretimiento sin contacto de los componentes a unir. Esto elimina la posibilidad de contaminación o de que las caras de la tubería se adhieran al calentador. Dada la mínima perla de soldadura definida, hay un buen flujo en la zona de fusión.

Máquina de fusión por infrarrojos GF sobre fondo blanco

Weld Bead Inspection (WBI)

La herramienta WBI utiliza tecnología fotosensible avanzada para escanear y analizar digitalmente las perlas de soldadura con gran precisión. Proporciona una inspección rápida y no destructiva de cada unión, detectando irregularidades ópticas y verificando la calidad de la soldadura en tiempo real. Esto garantiza conexiones consistentes, de alta integridad y soporta la trazabilidad total en todo el proceso de soldadura.

Inspección de perla de soldadura

Electrofusión

La tecnología de electrofusión utiliza accesorios especiales con elementos calefactores integrados que se activan mediante una corriente eléctrica. Este proceso garantiza un calentamiento uniforme para una fusión perfecta con tuberías termoplásticas, eficaz en entornos complejos y espacios confinados. Los acoplamientos de electrofusión se utilizan para la instalación in situ de la última unión del sistema de refrigeración tecnológica.

Electrofusión

Innovación

Multi Control Valve

Control crítico para la refrigeración de centros de datos. La Multi Control Valve combina control preciso del fluido, actuación, medición de energía térmica y monitorización integrada en una solución compacta. Reduce la complejidad del sistema y permite una refrigeración reactiva y eficiente enérgicamente.

Conocimientos técnicos sobre Direct Liquid Cooling

El papel de las tuberías de polímero en direct liquid cooling

Descubra cómo la elección del material influye en la pureza del refrigerante, la fiabilidad, la instalación y el rendimiento a largo plazo.

Principios de diseño hidráulico para una infraestructura eficiente de infraestructura direct liquid cooling

Descubra cómo el dimensionamiento del sistema, la geometría, la selección de componentes y el equilibrado hidráulico influyen en la pérdida de presión y en la eficiencia de la refrigeración.

Refrigeración escalable para cargas de trabajo de alta densidad

Acepte todas las cookies para ver el vídeo de YouTube.

Máxima fiabilidad para el núcleo del sistema

Diseñado para entornos críticos, LiquidCore resiste la corrosión, incrustaciones y contaminación, favoreciendo la fiabilidad a largo plazo del sistema y un funcionamiento limpio y eficiente. Su diseño modular, opciones de prefabricación y apoyo a ingeniería simplifican la ejecución del proyecto y reducen el tiempo de instalación en obra. Con más de 60 años de experiencia en soluciones avanzadas de tuberías de polímero para industrias tecnológicas, GF ayuda a los operadores de centros de datos a lograr un rendimiento de refrigeración fiable y sostenible.

Download white paper

El papel de las tuberías de polímero en el DLC

Las tuberías de polímero desempeñan un papel fundamental en Direct Liquid Cooling, garantizando un rendimiento fiable desde el enfriador hasta el chip. Descubra cómo influye en el rendimiento y conozca un caso de éxito donde la excelencia convierte los retos en éxito.

Descargar White Paper Ver Vídeo de Caso de Éxito

Más aplicaciones posibles

Condiciones límite del material

Los polímeros son la opción ideal más allá de la refrigeración del sistema tecnológico, ofreciendo una alternativa duradera y libre de corrosión para enfriadores evaporativos, chillers, condensadores enfriados por agua, dry coolers, torres de refrigeración y bombas de calor.

  • Temperatura:
    -50°C a +140°C
  • Presión:
    hasta 16 bar
  • Dimensiones:
    DN10 a DN1.000mm

Refrigeración líquida D2C (TCS)

La refrigeración líquida directa al chip mejora la eficiencia de los centros de datos si se combina con la tecnología de tuberías adecuada. GF Industry and Infrastructure Flow Solutions suministra sistemas de alto rendimiento y libres de mantenimiento diseñados para la estabilidad de la presión y la fiabilidad, respaldados por décadas de experiencia en gestión de fluidos.

Sistema de Agua de Planta (FWS)

Las estaciones de bombeo pre-fabricadas con tuberías ligeras de polietileno (PE100) permiten una instalación más rápida y logística simplificada. Con ecoFIT PE-100 resistente, con protección UV y a los impactos, y opciones de válvulas totalmente compatibles, GF asegura una integración fluida y una ejecución eficiente del proyecto.

Casos de éxito en Data Centers

Con más de 60 años de experiencia en soluciones de flujo de polímeros y dos décadas en aplicaciones para centros de datos, ofrecemos un rendimiento probado, desde el chiller hasta el chip. Descubre cómo los polímeros de alto rendimiento como el HDPE, PP-H y PVDF mejoran la eficiencia, fiabilidad y sostenibilidad en los centros de datos modernos.
