Solution de gestion de flux polymère conçue pour le refroidissement liquide en mode monophasé direct sur puce, offrant une fiabilité critique pour le cœur du système.

LiquidCore

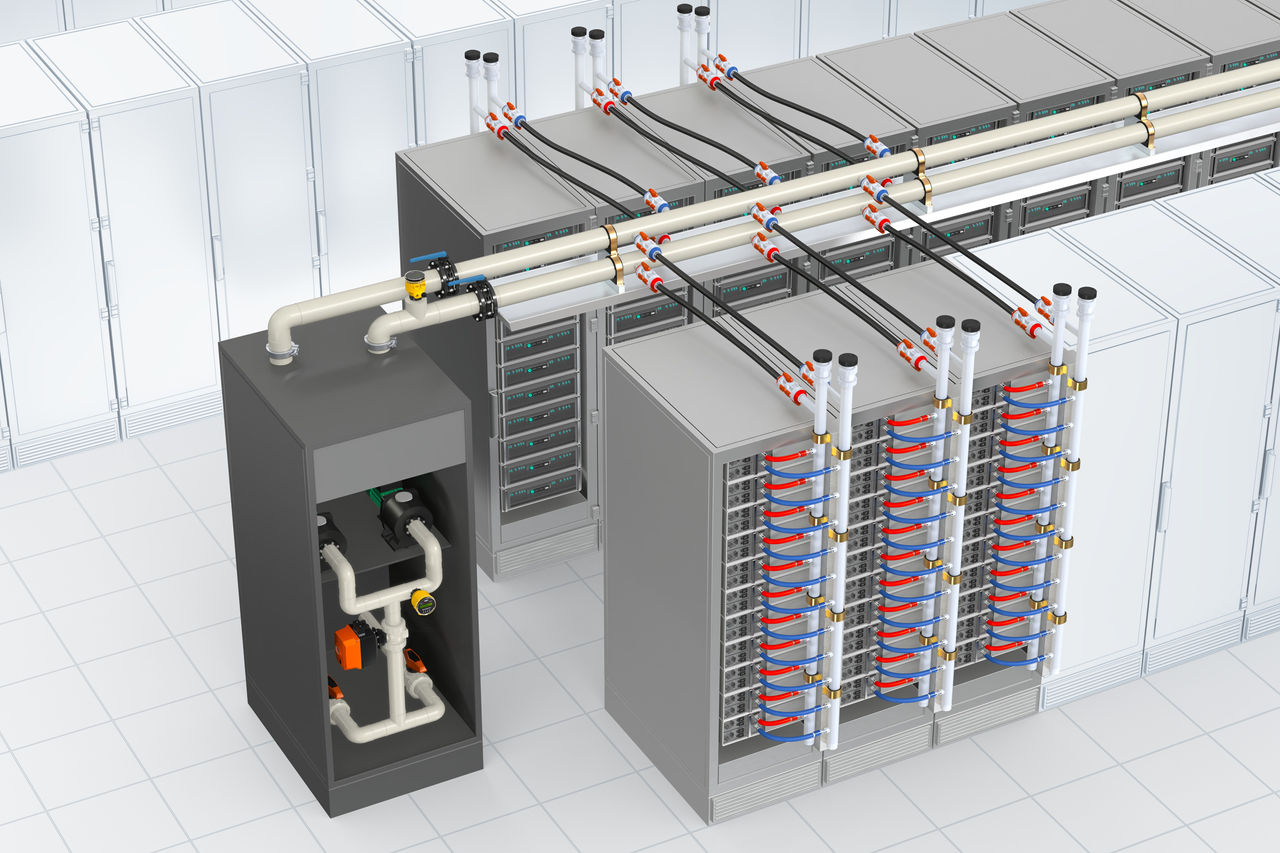

LiquidCore est un système de tuyauterie en polymère conçu pour le refroidissement liquide direct sur puce monophasé. Il assure un débit stable, la pureté du fluide caloporteur et une circulation écoénergétique entre l’unité de distribution du liquide de refroidissement (CDU) et les plaques froides.

Fiabilité essentielle au cœur du système

Conçu selon les directives OCP concernant les matériaux en contact et les principes du TC 9.9 de l'ASHRAE pour garantir l'intégrité ultime du liquide de refroidissement, LiquidCore est pensé pour les environnements critiques. LiquidCore résiste à la corrosion, à l’entartrage et à la contamination, permettant la fiabilité à long terme du système et un fonctionnement propre et efficace. Sa conception modulaire, ses options de préfabrication et son assistance en ingénierie simplifient l’exécution des projets et réduisent le temps d'installation sur site. Avec plus de 60 ans d’expertise en solutions de tubes polymères avancées pour les industries de haute technologie, GF aide les opérateurs de centres de données à atteindre des performances de refroidissement fiables et durables.

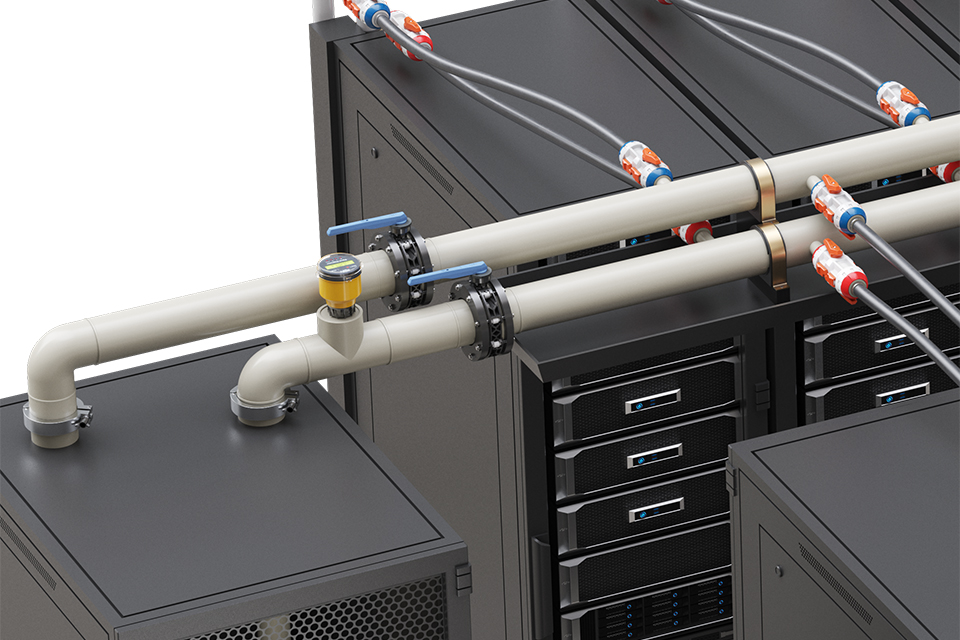

Système de distribution PROGEF PP-H

Système de distribution

Le système de tuyauterie de distribution vers les racks constitue la colonne vertébrale de chaque circuit de refroidissement liquide direct sur puce. Conçu en amont, basé sur une gamme de produits polyvalente et éprouvée avec la solution PROGEF Standard en polypropylène bêta-nucléé (PP-H), puis livré préfabriqué, le système de tuyauterie jusqu’aux racks est prêt pour une mise en œuvre rapide.

Intégration au rack avec Quick Connect Valve 700

Équilibrage hydraulique

La Multi Control Valve réunit dans un seul dispositif compact et intelligent la régulation précise du débit, la mesure de l’énergie thermique, l’actionnement et une technologie de capteurs avancée. Conçue pour les environnements à haute densité, elle réduit la complexité du système tout en offrant le contrôle et la visibilité nécessaires pour garantir un refroidissement stable, efficace et fiable.

Intégration au rack avec Quick Connect Valve 700

Intégration au rack

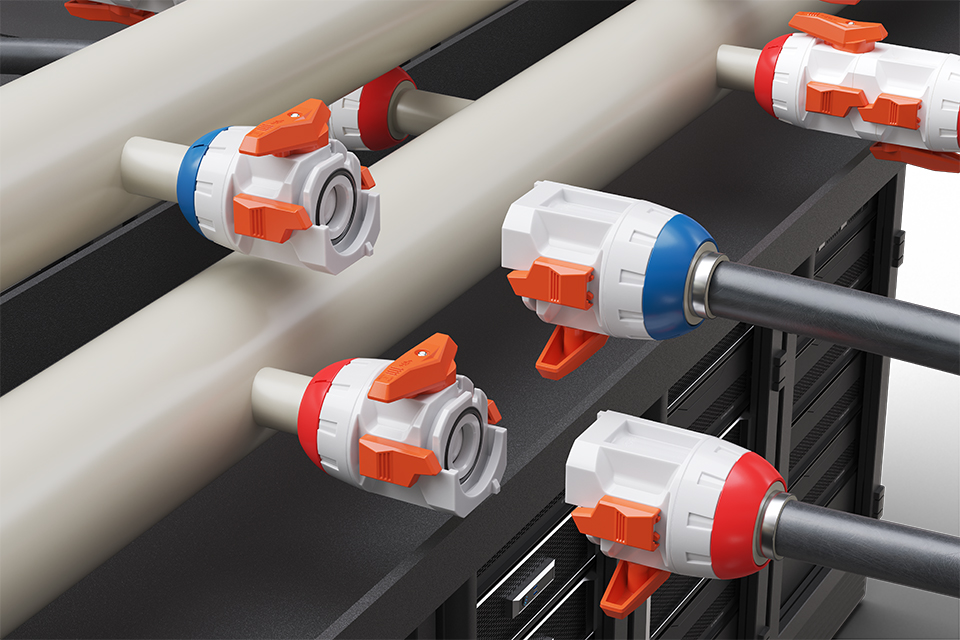

La Quick Connect Valve 700 est une vanne double à bille brevetée en polyfluorure de vinylidène (PVDF). Légère et à passage intégral, elle est spécialement conçue pour les applications de refroidissement liquide direct sur puce exigeant les plus hauts niveaux de pureté. Elle permet une intégration rapide, sûre et fiable des racks au réseau principal de tuyauterie.

Collecteur en rack en PVDF

Collecteur intégré au rack

Le collecteur intégré au rack, certifié OCP Accepted, est conçu sur mesure pour distribuer uniformément le liquide de refroidissement à chaque serveur du rack, garantissant ainsi un débit constant et une température stable des puces, même sous les charges de calcul les plus élevées. Fabriqué en SYGEF (PVDF) et bénéficiant d’un classement au feu UL94 V-0, il assure un haut niveau de sécurité et une fiabilité durable.

Gamme de solutions de mesure et de contrôle

Solutions de vannes

Chez GF, nous proposons l’une des gammes de produits les plus complètes pour les solutions de vannes thermoplastiques. Nos vannes existent dans différentes dimensions, matériaux, résistances chimiques, normes, raccordements de tubes, modes d’actionnement et principes de fonctionnement. Nous simplifions les opérations complexes, rendant la gestion des fluides efficace et fiable.





Télécharger la brochure

Découvrez comment LiquidCore offre des performances de débit fiables, une intégrité des matériaux et une efficacité sur le long terme pour des centres de données à forte densité alimentés par l’IA. Nous sommes ravis de vous montrer comment cette innovation peut soutenir votre stratégie de refroidissement liquide.

Brochure LiquidCore

Veuillez accepter tous les cookies pour afficher le contenu externe.

*Les résultats techniques présentés sont issus d’une analyse indépendante menée par RED Engineering Design dans Polymer vs. Steel Pipework for Cooling Systems in the Context of Southeast Asia Data Centres, 2026.

GF est un Membre Silver OCP et un fournisseur officiel de solutions OCP

Infrastructure prête pour l’avenir du refroidissement liquide pour l’IA

La maîtrise précise d’une distribution du débit dans les racks à ±10 % exige une ingénierie sans compromis. En tant que Membre Silver OCP et fournisseur de solutions, GF fournit une infrastructure de refroidissement direct sur puce conforme avec télémetrie digitale intégrée pour la vérification fluide des projets.

Conception et préfabrication

Nous fournissons la conception, l’ingénierie et la préfabrication de bout-en-bout des systèmes de tubes, proposant des solutions de flux sur mesure via notre réseau mondial. Avec une présence à l’international, un support commercial dans plus de 100 pays, des sites de production dans 40 implantations, cinq centres d’ingénierie et 15 ateliers de préfabrication, nous garantissons un accompagnement fiable et une exécution à chaque étape des projets.

Conception et ingénierie de la solution

Conception technique et études

Support technique avancé

Assistance technique avancée

Conception détaillée et modélisation pour la fabrication

Conception détaillée et modélisation pour la fabrication

Racks de tuyauterie, modules et intégration structurelle

Électrofusion

Raccords spéciaux, ensembles de tuyauterie préfabriqués et assemblages

Électrofusion
Conception technique initiale et détaillée pour les systèmes de refroidissement technologiques

Solutions d’assemblage

Solutions d’assemblage pour LiquidCore

Fusion infrarouge (IR)

Machine de fusion infrarouge de marque GF en avant d’un fond blanc

Inspection des bourrelets de soudure (WBI)

Inspection des cordons de soudure

Electrosoudage

Électrofusion

Innovations


Multi Control Valve

Une régulation fiable pour le refroidissement critique des data centers. La Multi Control Valve réunit dans une solution compacte la régulation précise du débit, l’actionnement, la mesure de l’énergie thermique et la surveillance intégrée. Elle réduit la complexité du système tout en permettant un refroidissement réactif et écoénergétique.


Regards d’experts sur le refroidissement liquide direct

Le rôle des systèmes de tuyauterie en polymère dans le refroidissement liquide direct

Découvrez comment le choix des matériaux influence la pureté du liquide de refroidissement, la fiabilité, l’installation et les performances à long terme.

Principes de conception hydraulique pour une infrastructure de refroidissement liquide direct performante

Découvrez comment le dimensionnement du système, la géométrie, le choix des composants et l’équilibrage hydraulique influencent les pertes de charge et l’efficacité du refroidissement.

Un refroidissement évolutif pour les charges haute densité

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

NETMOUNTAINS, Velbert (Germany)

Pour son nouveau data center de colocation à Velbert, en Allemagne, NETMOUNTAINS avait besoin d’une infrastructure de refroidissement évolutive, capable de répondre aux exigences des charges haute densité. En tant qu’intégrateur système, Rittal a fourni l’ensemble de l’infrastructure de refroidissement, tandis que GF a fourni le système de tuyauterie en polymère, conçu pour couvrir l’ensemble du circuit, du dry cooler jusqu’aux puces.Le projet englobe le Facility Water System (FWS), le Technology Cooling System (TCS) ainsi que d’autres systèmes hydroniques critiques. GF a assuré la conception, l’ingénierie, la préfabrication, l’assistance sur site ainsi que l’ensemble de la nomenclature (BOM), le tout auprès d’un fournisseur unique.

Lire le cas de référence

Autres possibilités d’application

Contraintes liées matériaux

Les polymères constituent un choix idéal pour l’ensemble de l’infrastructure de refroidissement, offrant une alternative durable et sans corrosion pour les refroidisseurs évaporatifs, les groupes froids, les condenseurs refroidis à l’eau, les dry coolers, les tours de refroidissement et les pompes à chaleur.

  • Température :
    -50°C à +140°C
  • Pression :
    jusqu’à 16 bar
  • Dimensions :
    DN10 à DN1’000mm

Refroidissement liquide D2C (TCS)

Le refroidissement liquide direct sur puce améliore l’efficacité des data centers lorsqu’il est associé à une technologie de tuyauterie adaptée. GF Industry and Infrastructure Flow Solutions propose des systèmes haute performance, sans maintenance, conçus pour assurer stabilité de la pression et fiabilité, et s’appuie sur plusieurs décennies d’expertise dans la gestion des fluides.

Système de distribution d’eau de l’installation (FWS)

Les skids de stations de pompage préfabriqués, équipés de tuyauteries légères en polyéthylène (PE100), permettent une installation plus rapide et une logistique simplifiée. Grâce à l’ecoFIT PE-100, durable, résistant aux UV et aux chocs, ainsi qu’à une gamme de vannes parfaitement compatibles, GF garantit une intégration fluide et une mise en œuvre efficace des projets.

Nos réalisations en data centers

Fort de plus de 60 ans d’expertise dans les solutions de gestion des fluides en polymères et de deux décennies d’expérience dans les applications pour data centers, nous offrons des performances éprouvées, du groupe froid jusqu’à la puce. Découvrez comment des polymères haute performance tels que le PEHD, le PP-H et le PVDF contribuent à améliorer l’efficacité, la fiabilité et la durabilité des data centers modernes.
