Ingeniørarbejdet polymer flowløsning til enkeltfaset direkte-til-chip væskekøling, der leverer missionkritisk pålidelighed til kernen.

LiquidCore

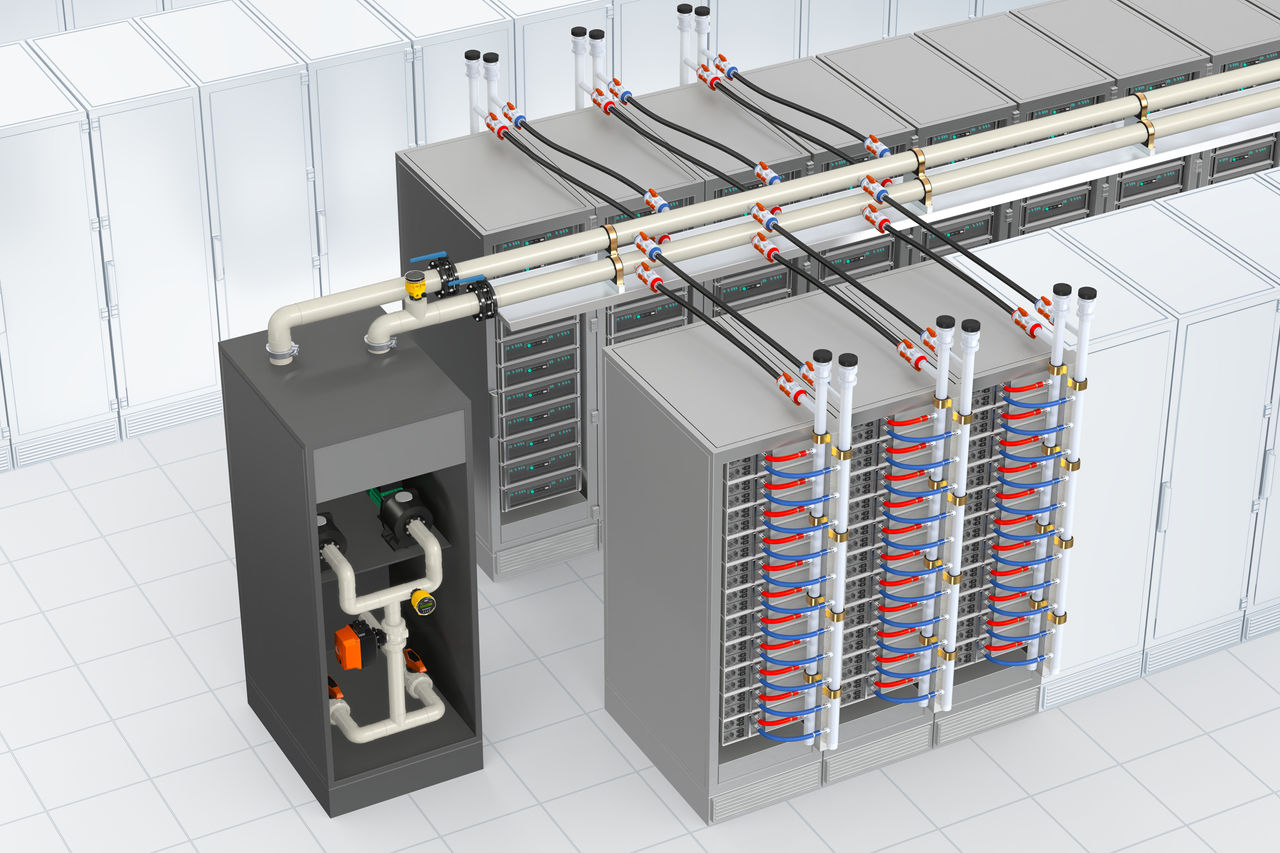

LiquidCore er et polymer rørsystem udviklet til enkeltfaset direkte-til-chip væskekøling, som sikrer stabil gennemstrømning, kølemidlets renhed og energieffektiv cirkulation mellem kølemiddelfordelingsenheden (CDU) og kolde plader.

Tal med en ekspert Download brochure

Missionkritisk pålidelighed til kernen

Designet til missionkritiske miljøer modstår LiquidCore korrosion, belægning og forurening, hvilket understøtter langvarig systempålidelighed og en ren, effektiv drift. Dets modulære design, præfabrikerede muligheder og ingeniørsupport forenkler projektgennemførelse og reducerer installationstiden på stedet. Med over 60 års ekspertise inden for avancerede polymer rørløsninger til højtteknologiske industrier hjælper GF datacenteroperatører med at opnå pålidelig og bæredygtig køleydeevne.

LiquidCore System
Fordele
Design & Prefab
Samling

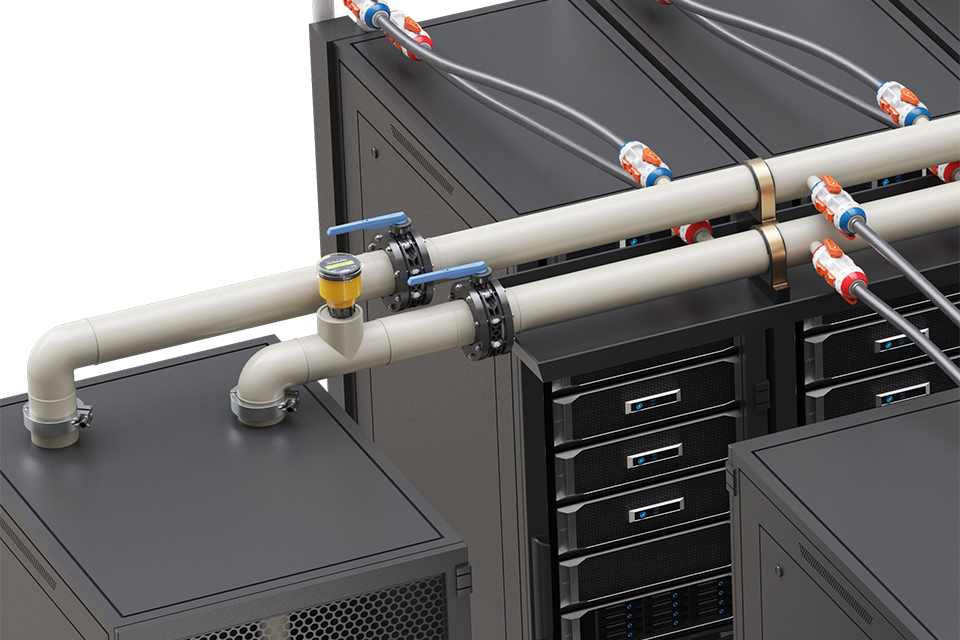

Fordelingssystem

Reolfordelingsrørsystemet udgør rygraden i enhver direkte-til-chip væskekølingssløjfe. Designet på forhånd, bygget af et fleksibelt og gennemtestet produktportefølje ved brug af beta-nukleeret polypropylen (PP-H), og leveret præfabrikeret, er væske-til-reol rørsystemet klar til hurtig implementering.

Reolintegration

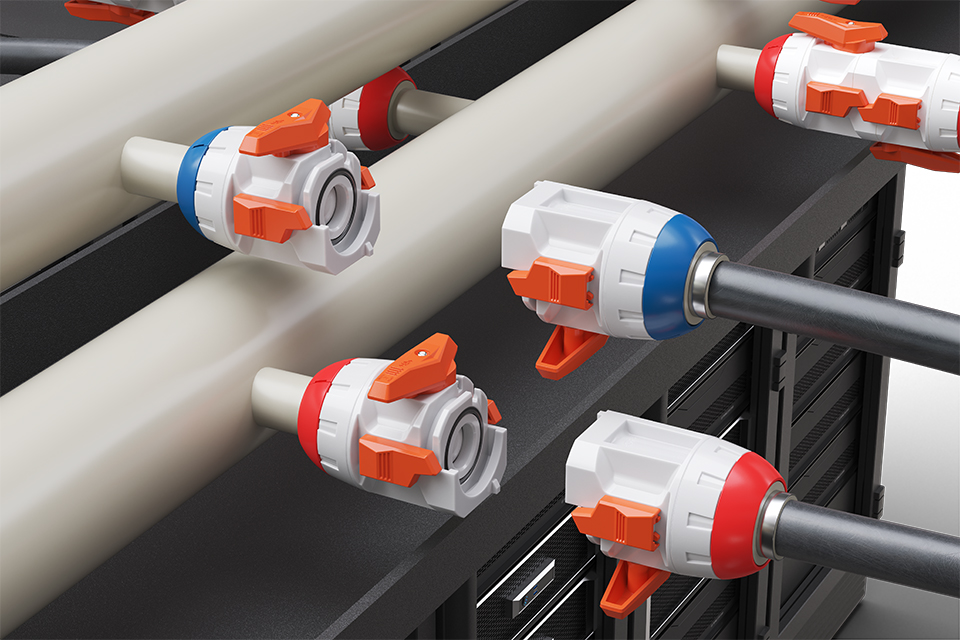

Quick Connect Valve 700 er en patenteret dobbeltkuglehane fremstillet af polyvinylidenfluorid (PVDF). Denne letvægtsventil er specifikt udviklet til direkte-til-chip væskekøling, hvor de højeste renhedskrav er nødvendige, og muliggør hurtig, sikker og pålidelig reolintegration i det primære rørfordelingssystem.

Manifold i reol

Manifolden i reolen er specialdesignet til at fordele kølemiddel jævnt til hver serverbakke i reolen, hvilket sikrer ensartet flow og stabile chiptemperaturer selv ved de højeste beregningsbelastninger. Opbygget af SYGEF (PVDF) og med UL94 V-0 brandklassificering sikres både sikkerhed og langtidsholdbarhed.

Ventilaktivering og instrumentering

GF tilbyder en omfattende portefølje af fuldt integrerede ventiler og måleløsninger, der specifikt er designet til krævende væskehåndteringsapplikationer kombineret med indgående ekspertise. Vi forenkler komplekse operationer og gør væskehåndteringsprocesser effektive og pålidelige.

Systemfordele

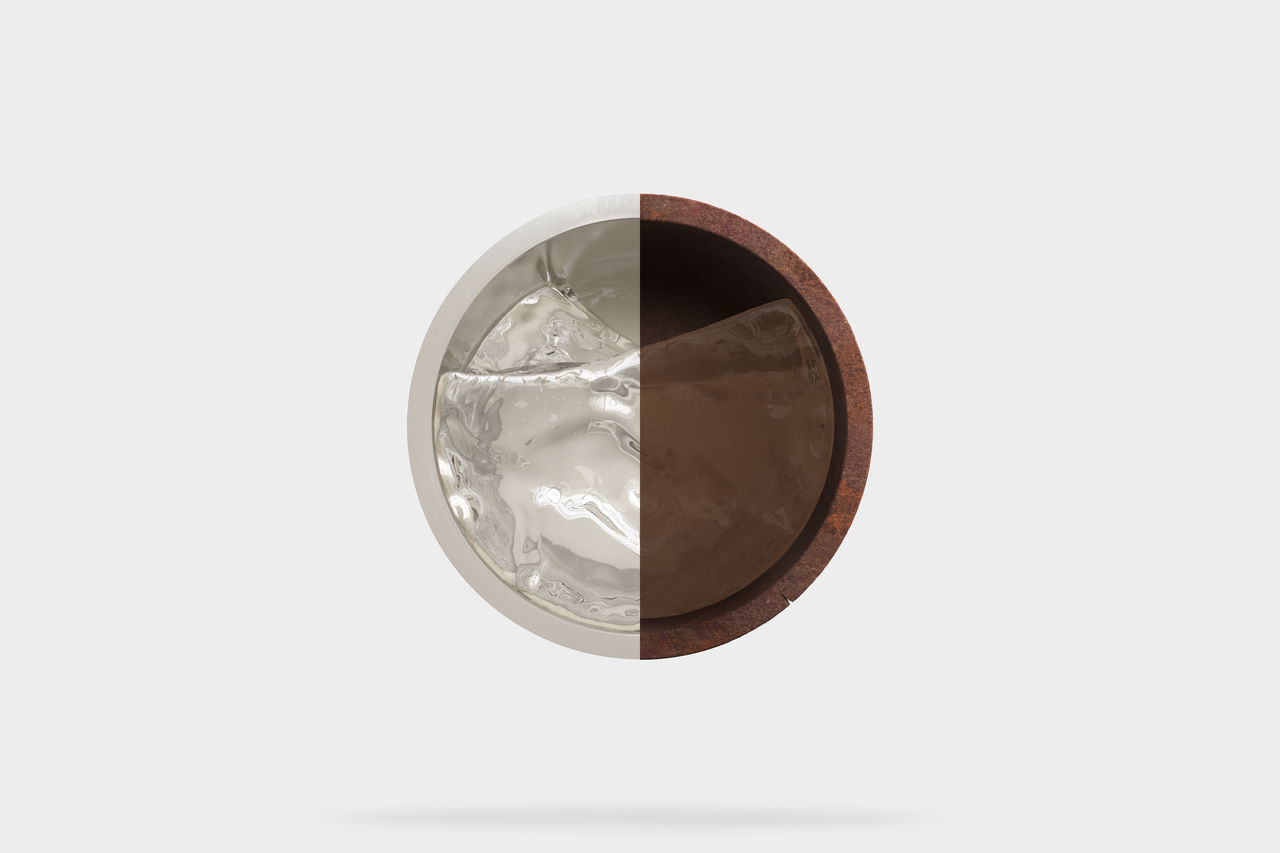

100 % korrosionsfri

Polymer rørsystemer forhindrer belægning og elektro-kemisk korrosion og sikrer stabil gennemstrømning og systempålidelighed med en forventet systemlevetid på 25 år eller mere.

Ultimativ renhed for kølemiddel

Ekstremt glatte overflader holder deioniseret vand rent og minimerer nedbrydning af PG25, hvilket sikrer langvarig renhed og pålidelig køleydeevne.

4x hurtigere installation

Præfabrikerede moduler muliggør homogene samlinger med minimal forurening, hvilket reducerer skylnings- og idriftsættelsestiden.

60% lavere vægt

Polymer rørsystemer er markant lettere end tilsvarende metalkomponenter, hvilket gør transport og installation lettere, sikrere og mere effektiv.

80% mindre CO2-aftryk

Plastrørsløsninger fremstillet af PP-H og PVDF giver 30% bedre termisk isolering, hvilket mindsker energitab og resulterer i markant lavere CO2-aftryk.

Design og præfabrikation

Vi tilbyder end-to-end design, ingeniørarbejde og præfabrikation af rørsystemer og leverer skræddersyede flowløsninger via vores globale netværk. Vores verdensomspændende tilstedeværelse med salgssupport i over 100 lande, produktionssteder på 40 lokationer, fem ingeniørcentre og 15 fabrikationscentre sikrer pålidelig support og gennemførelse i alle projektfaser.

Forslagsdesign og ingeniørarbejde

GF leverer dyb engineering-ekspertise til design af Technology Cooling Systems (TCS) i datacentre. Fra avancerede stressanalyser af rør til termiske og flow-simuleringer udvikles hvert forslag med henblik på pålidelighed, overholdelse af standarder og optimal systemydelse.

Få mere at vide

Avanceret ingeniørsupport

Vores specialister kombinerer årtiers materiale- og termoplastkompetence for at sikre stærkt og effektivt TCS-design. Gennem detaljerede analyser, hydraulisk gennemgang og konceptuelt design med bæredygtighed for øje hjælper GF kunderne med at opnå langvarig driftsfremragendehed.

Få mere at vide

Detaljeret design & modellering til fabrikation

GF omsætter systemkoncepter til byggeklare designs med omfattende 3D-modellering og præcise detaljer. Hvert TCS-layout er konstrueret til gnidningsfri integration, høj nøjagtighed i fabrikationen og langvarig ydeevne i direkte-til-chip kølemiljøer.

Få mere at vide

Detaljeret design og modellering til fabrikation

Rørracks, moduler og strukturel integration

GF designer og fremstiller rørspools og modulære stålracks optimeret til plads, belastningsfordeling og installationshastighed. Hvert modul er konstrueret til ubesværet implementering i stordriftsdatacentre, hvor robuste, strukturelt integrerede kølesystemer er nødvendige.

Få mere at vide

Specialfittings, rørspools og sammenbyggede enheder

Fra ABS og PP til PVDF og ECTFE leverer GF fuld materialekompatibilitet og avancerede samlingsteknologier for driftssikkerhed, selv i krævende TCS- og industrimiljøer. Modulsystemer understøtter rørdimensioner op til Ø1600 mm og sikrer holdbar, lækagefri drift til køling, kemikalier og vandbehandling.

Få mere at vide

Forslags- og detaljeret ingeniørarbejde for Technology Cooling Systems

Samlingsteknologier

Infrarød samling (IR)

Infrarød IR-svejsemaskiner kendetegnes ved berøringsfri opvarmning af de komponenter, der skal samles. Dette eliminerer risikoen for forurening eller at rørfladerne klæber til varmespeulet. Takket være den minimale svejsevulst opnås en god gennemstrømning i samlingszonen.

Få mere at vide

Svejsevulstinspektion (WBI)

WBI-værktøjet bruger avanceret fotosensorisk teknologi til digitalt at scanne og analysere svejsevulster med høj præcision. Det muliggør hurtig, ikke-destruktiv inspektion af hver samling, opdager optiske uregelmæssigheder og godkender svejsekvalitet i realtid. Dette sikrer ensartede, højintegritetsforbindelser og understøtter fuld sporbarhed gennem hele svejseprocessen.

Få mere at vide

Elektrosvejsning

Elektrosvejseteknologi benytter specialfittings med indbyggede svejsetråde (i kobber), der aktiveres via elektrisk strøm. Denne proces sikrer ensartet opvarmning for en problemfri samling med rør i termoplast og virker effektivt selv i krævende miljøer og trange pladsforhold. Elektrosvejsemuffer anvendes til onsite installation af den sidste samling i teknologiens kølesystem.

Få mere at vide

Lad os tale om dine projektkrav

Kontakt os i dag og oplev, hvordan vores banebrydende løsninger, erfarne team og engagement i kvalitet kan forvandle dine udfordringer til succeshistorier.

Tal med en ekspert

Flere anvendelsesmuligheder

Materialegrænsebetingelser

Polymerer er det ideelle valg ud over teknologiens kølesystem og tilbyder et holdbart, korrosionsfrit alternativ til evaporative kølere, chillere, vandkølede kondensatorer, tørkølere, køletårne og varmepumper.

Temperatur:
-50°C til +140°C
Tryk:
op til 16 bar
Dimensioner:
DN10 til DN1'000mm

D2C væskekøling (TCS)

Direkte-til-chip væskekøling øger effektiviteten i datacentre, når det kombineres med den rette rørløsning. GF Industry and Infrastructure Flow Solutions leverer højtydende, vedligeholdelsesfrie systemer, designet til trykstabilitet og pålidelighed, understøttet af årtiers erfaring inden for væskehåndtering.

Få mere at vide

Facility Water System (FWS)

Præfabrikerede pumpestationer med letvægtsrør af polyethylen (PE100) muligtgør hurtigere installation og enklere logistik. Med slidstærkt, UV- og stødresistent ecoFIT PE-100 og fuldt kompatible ventilløsninger sikrer GF problemfri integration og effektiv gennemførelse af projekter.

Få mere at vide

Succeshistorier fra datacentre

Med mere end 60 års ekspertise inden for polymer flowløsninger og to årtiers erfaring med datacenteranvendelser leverer vi dokumenteret ydeevne fra chiller til chip. Oplev, hvordan højtydende polymerer som HDPE, PP-H og PVDF øger effektivitet, pålidelighed og bæredygtighed i moderne datacentre.

Læs nu
