Polymeerinen virtausratkaisu yhden vaiheen suora nestejäähdytys sirulle, tarjoten ytimeen kriittisen tärkeää luotettavuutta.

LiquidCore

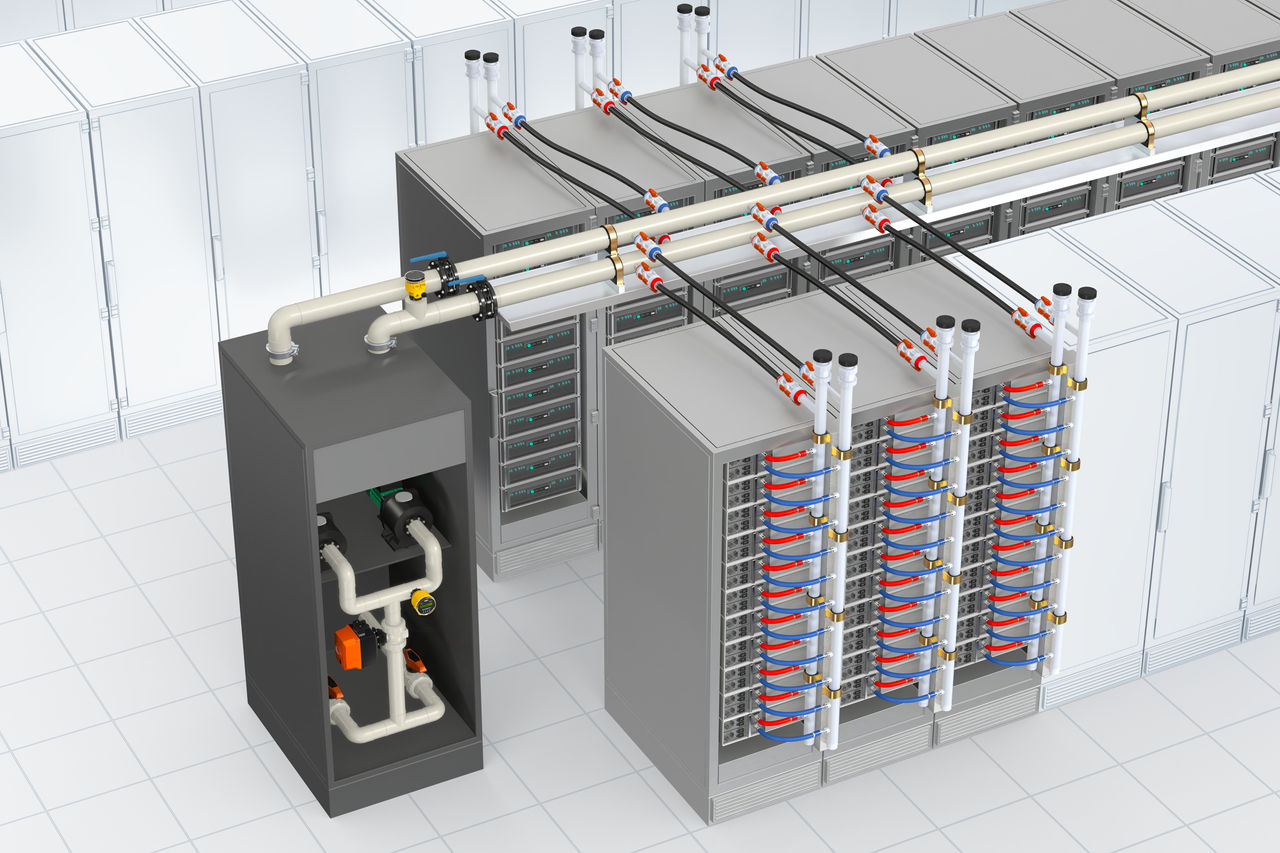

LiquidCore on yksivaiheiseen suoraan sirulle (direct-to-chip) nestejäähdytykseen suunniteltu polymeeriputkijärjestelmä. Se mahdollistaa vakaan virtauksen, jäähdytysnesteen puhtauden ja energiatehokkaan kierron jäähdytysnesteen jakeluyksikön (CDU) ja kylmälevyjen välillä.

Ota yhteyttä asiantuntijaan Lataa esite

Ratkaisevaa luotettavuutta ytimeen

Kriittisiin ympäristöihin suunniteltu LiquidCore kestää korroosiota, kalkkiutumista ja likaantumista, mikä takaa järjestelmän pitkäaikaisen luotettavuuden sekä puhtaan ja tehokkaan toiminnan. Sen modulaarinen rakenne, esivalmistusvaihtoehdot ja tekninen tuki helpottavat projektin toteutusta ja lyhentävät asennusaikaa paikan päällä. GF:llä on yli 60 vuoden kokemus korkean teknologian teollisuuden edistyksellisistä polymeeriputkiratkaisuista, ja se auttaa datakeskusten operaattoreita saavuttamaan luotettavan ja kestävän jäähdytystehon.

LiquidCore-järjestelmä
Järjestelmän hyödyt
Suunnittelu ja esivalmistus
Liittäminen

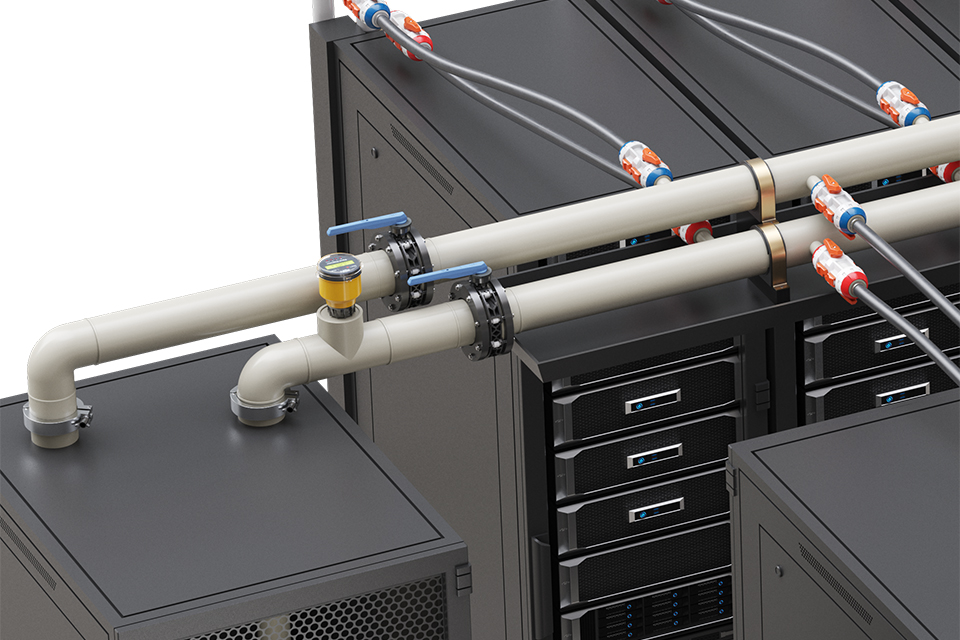

Jakelujärjestelmä

Telineen jakeluputkistojärjestelmä muodostaa jokaisen suoraan siruun liitetyn nestejäähdytyspiirin selkärangan. Se suunnitellaan etukäteen ja rakennetaan monipuolisesta ja hyväksi todetusta tuotevalikoimasta käyttäen beta-nukleoitua PP-H-polypropeenia, ja toimitetaan esivalmistettuna – telineen nestetulo-putkistojärjestelmä on valmis nopeaan käyttöönottoon.

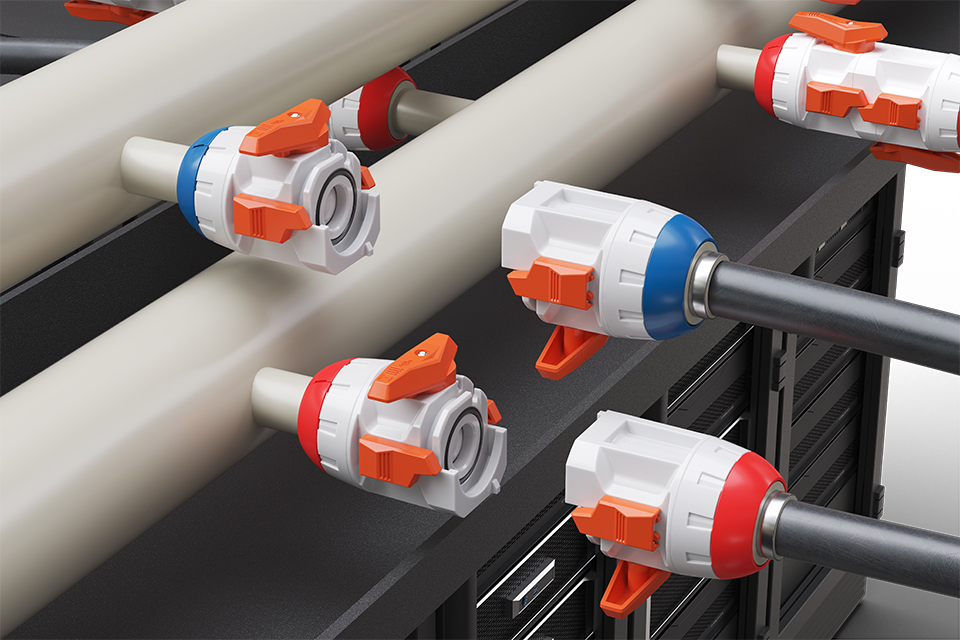

Telineintegraatio

Quick Connect Valve 700 on patentoitu kaksoispalloventtiili, joka on valmistettu polyvinyylideenifluoridista (PVDF). Kevyt venttiili on suunniteltu erityisesti suoraan sirulle tapahtuvaan nestejäähdytykseen, joka vaatii korkeimpia puhtausvaatimuksia, ja se mahdollistaa nopean, turvallisen ja luotettavan telineiden integroinnin pääputkijärjestelmään.

Telineen sisäinen jakotukki

Telineen sisäinen jakotukki suunnitellaan mittatilauksena siirtämään jäähdytysnestettä tasaisesti jokaiselle palvelintarjottimelle telineessä, varmistaen tasaisen virtausprofiilin ja vakaan sirulämpötilan kovimmissakin laskentatehoissa. Valmistettu SYGEF (PVDF):stä ja UL94 V-0 paloluokituksella, turvallisuus ja pitkäaikainen luotettavuus ovat taatut.

Venttiilien automaatio ja mittalaitteet

GF tarjoaa kattavan valikoiman täysimittaisia venttiilejä ja mittausratkaisuja, jotka on suunniteltu erityisesti vaativiin nesteenkäsittelyyn liittyviin sovelluksiin ja jotka perustuvat syvälliseen asiantuntemukseen. Yksinkertaistamme monimutkaisia toimintoja ja teemme nesteenkäsittelyprosesseista tehokkaita ja luotettavia.

Järjestelmän hyödyt

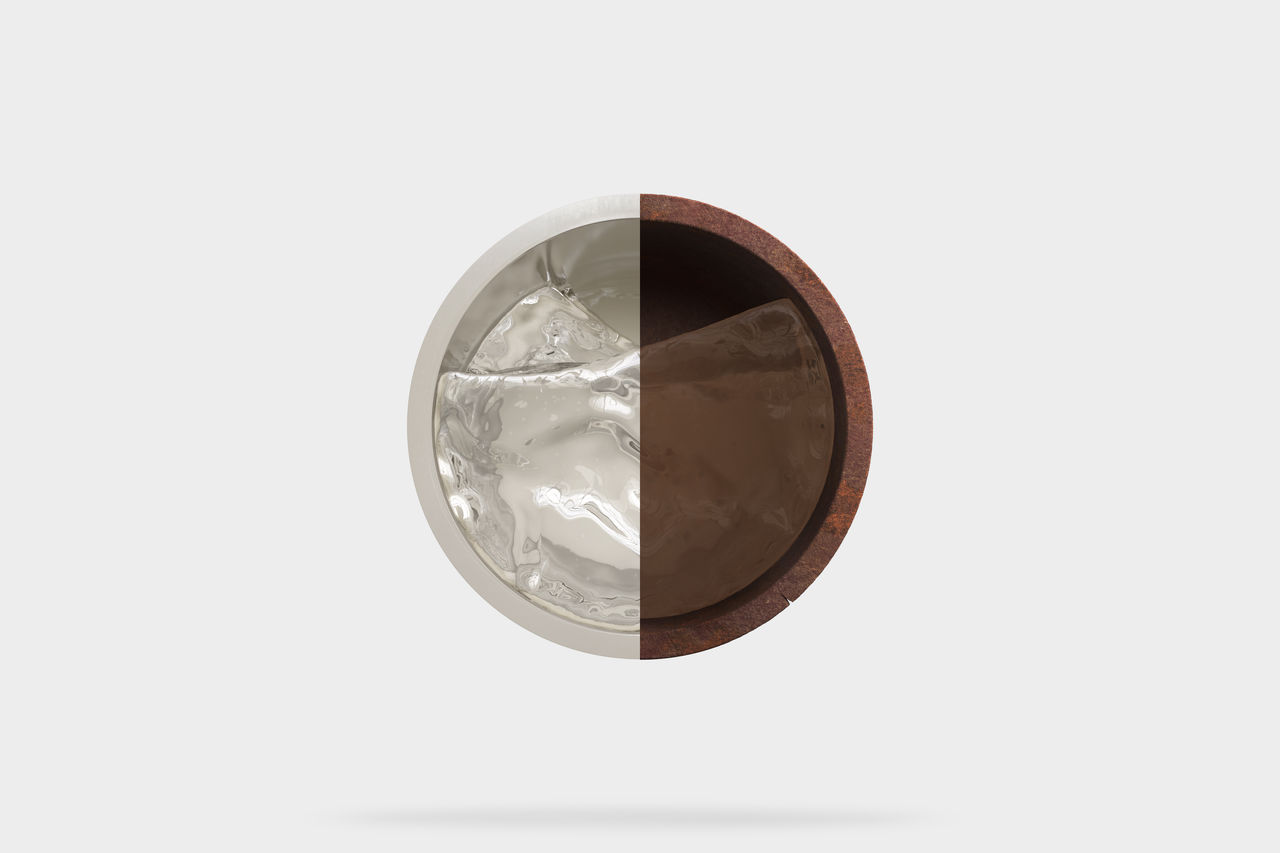

100 % korroosiovapaa

Polymeeriputkijärjestelmät estävät kalkkiutumisen ja sähkökemiallisen korroosion, mikä takaa tasaisen virtauksen ja järjestelmän luotettavuuden yli 25 vuoden odotetun käyttöiän ajan.

Ylivoimainen jäähdytysnesteen puhtaus

Poikkeuksellisen sileät pinnat pitävät deionisoidun veden puhtaana ja minimoivat PG25:n hajoamisen, varmistaen pitkäaikaisen puhtauden ja luotettavan jäähdytystehon.

4x nopeampi asennus

Esivalmistetut moduulit mahdollistavat homogeeniset liitokset ja minimaalisen kontaminaation, mikä lyhentää huuhteluaikaa sekä nopeuttaa käyttöönottoa.

60 % kevyempi paino

Polymeeriset putkistojärjestelmät ovat huomattavasti kevyempiä kuin vastaavat metalliratkaisut, mikä tekee kuljetuksesta ja asennuksesta helpompaa, turvallisempaa ja tehokkaampaa.

80 % pienempi CO2-jalanjälki

PP-H- ja PVDF-muovista valmistetut putkistoratkaisut tarjoavat 30 % paremman lämmöneristyksen, vähentävät energiahävikkiä, ja ovat hiilijalanjäljeltään merkittävästi pienempiä.

Suunnittelu ja esivalmistus

Tarjoamme kokonaisvaltaista suunnittelua, teknistä palvelua ja putkistojärjestelmien esivalmistusta, toimittaen räätälöidyt virtausratkaisut maailmanlaajuisen verkostomme kautta. Kansainvälinen jalanjälkemme – myyntituki yli 100 maassa, tuotanto 40 toimipaikassa, viisi suunnittelukeskusta sekä 15 valmistuskeskusta – takaavat luotettavan tuen ja toteutuksen kaikissa projektin vaiheissa.

Tarjous- ja tekninen suunnittelu

GF tarjoaa syvällistä suunnitteluosaamista teknologiajäähdytysjärjestelmien (TCS) suunnittelussa datakeskuksissa. Edistyneestä putkiston kuormitusanalyysistä lämpö- ja virtausimitaatioihin – jokainen tarjous suunnitellaan luotettavuutta, vaatimustenmukaisuutta ja optimaalista järjestelmätehoa varten.

Lue lisää

Edistynyt suunnittelutuki

Asiantuntijamme yhdistävät vuosikymmenten materiaali- ja kestomuoviosaamisen varmistaakseen vankan ja tehokkaan TCS-suunnittelun. Yksityiskohtaisella analyysilla, hydraulisella tarkastelulla ja kestävän kehityksen konseptisuunnittelulla GF auttaa asiakkaita saavuttamaan pitkäaikaisen operatiivisen erinomaisuuden.

Lue lisää

Yksityiskohtainen suunnittelu & mallinnus valmistukseen

GF muuntaa järjestelmäkonseptit rakennusvalmiiksi suunnitelmiksi kattavan 3D-mallinnuksen ja tarkan yksityiskohtaisen suunnittelun avulla. Jokainen TCS-asettelu on suunniteltu saumattomaan integrointiin, valmistustarkkuuteen ja kestävään suorituskykyyn suorajäähdytysympäristöissä.

Lue lisää

Yksityiskohtainen suunnittelu ja mallinnus valmistukseen

Putkistotelineet, moduulit ja rakenteellinen integraatio

GF suunnittelee ja valmistaa putkistopuolia ja modulaarisia teräsrunkoja, jotka on optimoitu tilan käyttöön, kuormanjakoon ja asennusnopeuteen. Jokainen moduuli on suunniteltu nopeaan käyttöönottoon laajamittaisissa datakeskuksissa, joissa jäähdytysjärjestelmiltä vaaditaan rakenteellista integraatiota ja jämäkkyyttä.

Lue lisää

Erikoisliitososat, puolat ja kokoonpanot

ABS:stä ja PP:stä PVDF:ään ja ECTFE:hen, GF toimittaa täydellisen materiaalien yhteensopivuuden sekä kehittyneet hitsausteknologiat luotettavaan suorituskykyyn vaativissa TCS- ja teollisuussovelluksissa. Modulaariset suunnitteluratkaisut tukevat putkikokoja aina Ø1600 mm asti ja varmistavat kestävän, vuotamattoman käytön jäähdytys-, kemian- ja vedenkäsittely-ympäristöissä.

Lue lisää

Tarjous ja yksityiskohtainen suunnittelu teknologiajäähdytysjärjestelmiin

Liittäminen

Infrapunahitsaus (IR)

IR-hitsauskoneille on ominaista hitsattavien komponenttien kosketukseton sulatus. Tämä poistaa kontaminaation riskin ja estää putken päiden tarttumisen lämmittimeen. Määritellyn hitsauspalkon ollessa minimaalinen, hitsausalueella on hyvä virtaus..

Lue lisää

Hitsausliitosten tarkastus (WBI)

WBI-työkalu käyttää edistyksellistä valosensoriteknologiaa hitsausliitosten digitaaliseen skannaukseen ja analysointiin erittäin tarkasti. Se tarjoaa nopean, ainetta rikkomattoman tarkastuksen jokaiselle liitokselle, havaitsee optiset epäsäännöllisyydet ja tarkistaa hitsauslaadun reaaliajassa. Tämä takaa yhdenmukaiset, korkealaatuiset liitokset ja tukee täydellistä jäljitettävyyttä koko hitsausprosessin ajan.

Lue lisää

Sähköhitsaus

Sähköhitsaustekniikka hyödyntää erikoisliitososia, joissa on sisäänrakennetut vastukset, jotka aktivoidaan sähkövirralla. Tämä prosessi takaa tasaisen lämmityksen ja saumattoman liitoksen kestomuoviputkiin, tehokkaasti myös vaativissa ja ahtaissa tiloissa. Sähköhitsausliittimiä käytetään teknologiajäähdytysjärjestelmän viimeisen liitoksen asennukseen paikan päällä.

Lue lisää

Keskustellaan projektivaatimuksistasi

Ota yhteyttä jo tänään ja tutustu siihen, kuinka edistykselliset ratkaisumme, kokenut tiimimme ja sitoutumisemme huippuosaamiseen voivat muuttaa haasteesi menestystarinoiksi.

Ota yhteyttä asiantuntijaan

Lisää sovellusmahdollisuuksia

Materiaalin rajaehdot

Polymeerit ovat ihanteellinen valinta myös teknologiajäähdytysjärjestelmän ulkopuolella. Tarjoamme kestävän, korroosiovapaan vaihtoehdon haihdutusjäähdyttimiin, jäähdytyskoneisiin, vesijäähdytteisiin lauhduttimiin, kuivajäähdyttimiin, jäähdytystorneihin ja lämpöpumppuihin.

Lämpötila:
-50°C – +140°C
Paine:
jopa 16 bar
Mitat:
DN10 – DN1 000 mm

D2C-nestejäähdytys (TCS)

Suoraan sirulle nestejäähdytys parantaa datakeskuksen tehokkuutta oikean putkistoteknologian kanssa. GF Industry and Infrastructure Flow Solutions tarjoaa korkeatehoisia, huoltovapaita järjestelmiä, jotka on suunniteltu paineen vakauteen ja luotettavuuteen – vuosikymmenten kokemuksella nesteenkäsittelystä.

Lue lisää

Laitoksen vesijärjestelmä (FWS)

Esivalmistetut pumppausyksiköt, joissa käytetään kevyttä putkistoa (PE100-polyeteeni), mahdollistavat nopeamman asennuksen ja yksinkertaisemman logistiikan. Kestävä, UV- ja iskunkestävä ecoFIT PE-100 sekä täysin yhteensopivat venttiilivaihtoehdot takaavat GF:llä sujuvan integroinnin ja tehokkaan toteutuksen.

Lue lisää

Datakeskuksen menestystarinat

Yli 60 vuoden kokemus polymeerisista virtausratkaisuista ja kahden vuosikymmenen kokemus datakeskussovelluksista – toimitamme todennetun suorituskyvyn jäähdyttimestä sirulle. Tutustu, kuinka suorituskykyiset polymeerit kuten HDPE, PP-H ja PVDF parantavat tehokkuutta, luotettavuutta ja kestävyyttä moderneissa datakeskuksissa.

Lue nyt
