Solución de flujo de polímero diseñada para enfriamiento líquido de una sola fase directo al chip, brindando confiabilidad de misión crítica para el núcleo.

LiquidCore

LiquidCore es un sistema de tuberías de polímero diseñado para enfriamiento líquido de una sola fase directo al chip, que permite un flujo estable, pureza del refrigerante y circulación eficiente de energía entre la unidad de distribución de refrigerante (CDU) y las placas frías.

Habla con un experto Descargar folleto

Confiabilidad de misión crítica para el núcleo

Desarrollado para ambientes de misión crítica, LiquidCore resiste la corrosión, incrustaciones y contaminación, apoyando la confiabilidad del sistema a largo plazo y una operación limpia y eficiente. Su diseño modular, opciones de prefabricación y soporte de ingeniería simplifican la ejecución del proyecto y reducen el tiempo de instalación en sitio. Con más de 60 años de experiencia en soluciones avanzadas de tuberías de polímero para industrias de alta tecnología, GF ayuda a los operadores de centros de datos a lograr un rendimiento de enfriamiento confiable y sustentable.

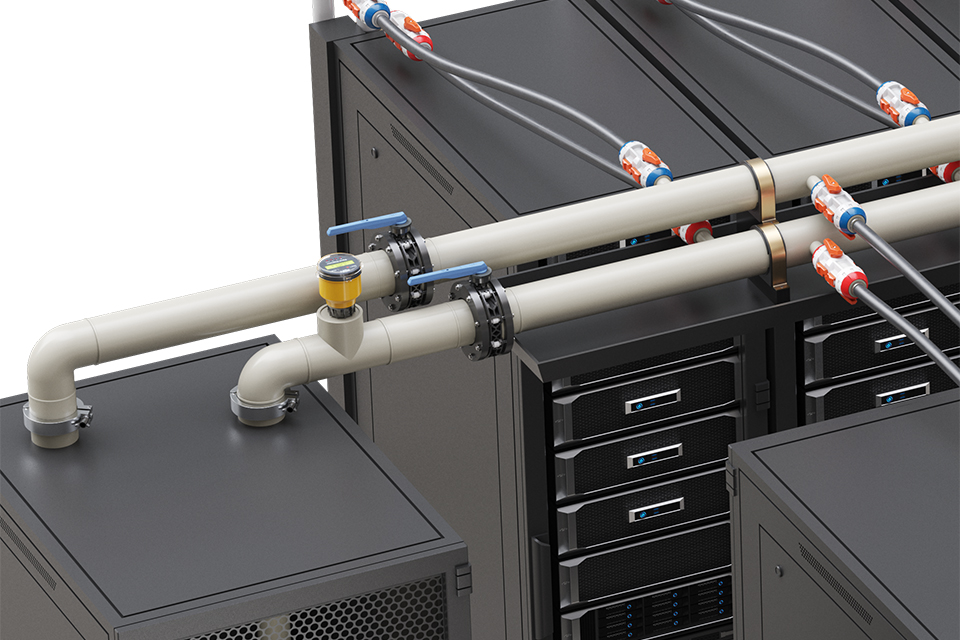

Sistema de distribución PROGEF PP-H

Sistema de distribución

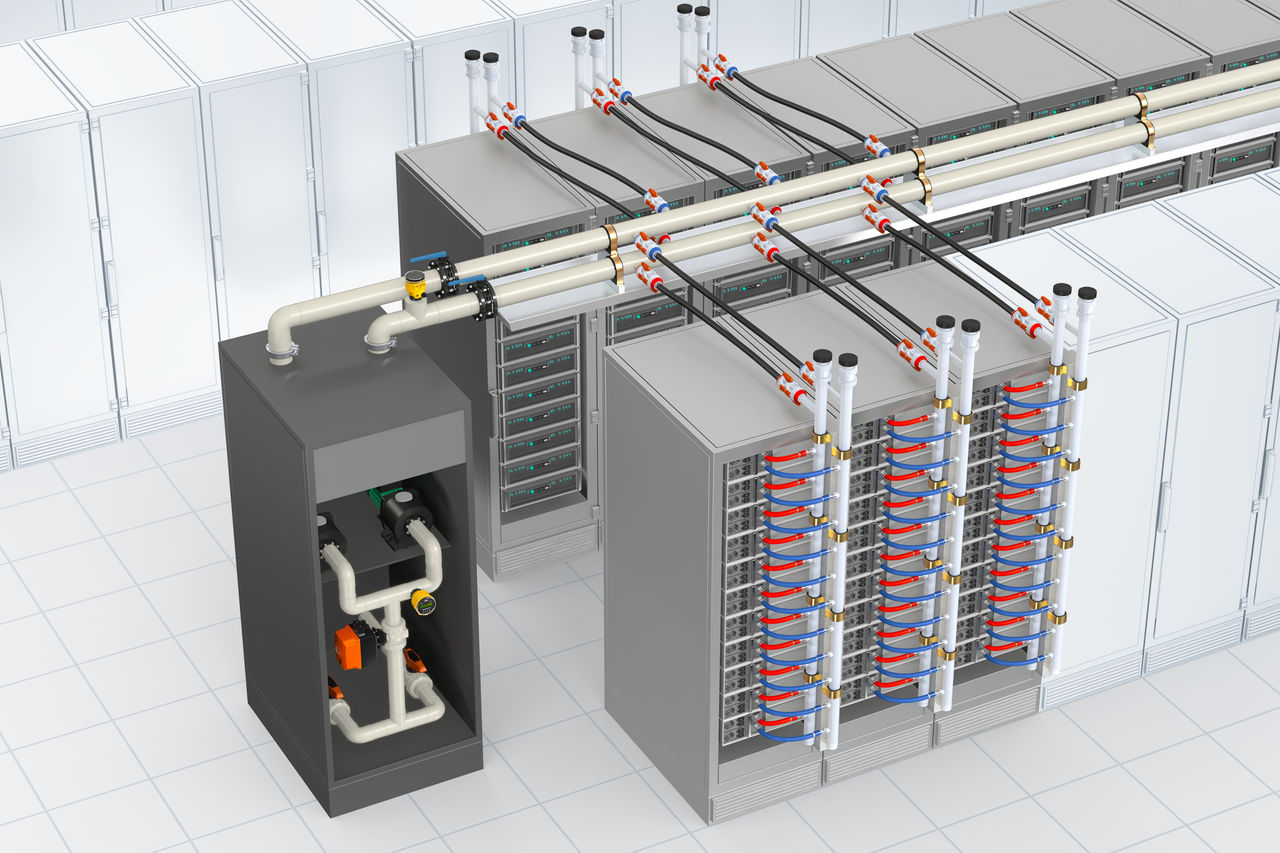

El sistema de tuberías de distribución en rack es la columna vertebral de cada circuito de enfriamiento líquido directo al chip. Diseñado desde el inicio, construido a partir de un portafolio versátil y comprobado de productos usando polipropileno beta-nucleado (PP-H), y entregado prefabricado, el sistema de tuberías líquido-al-rack está listo para una implementación rápida.

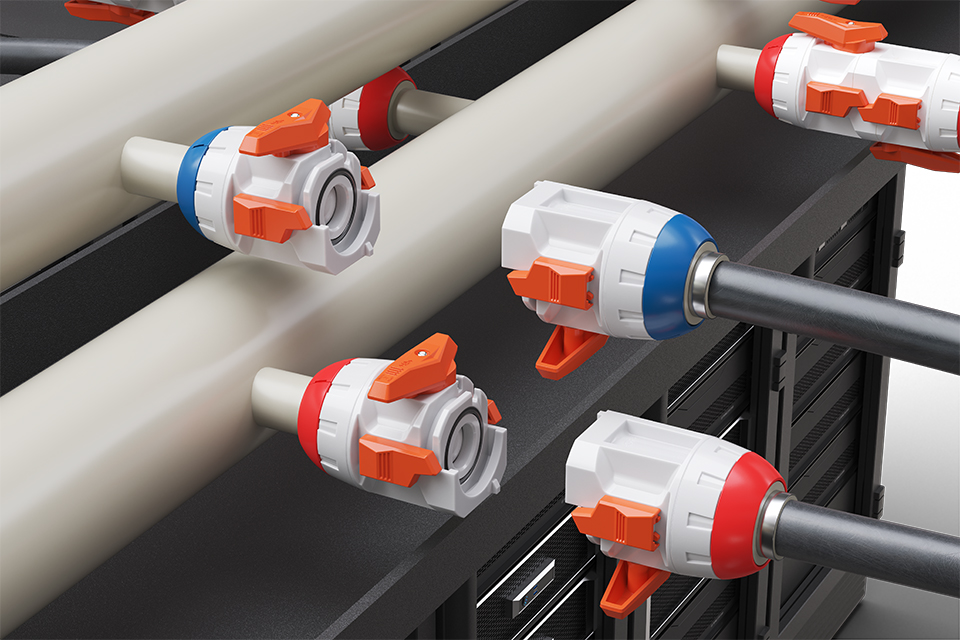

Integración de rack con la Válvula de Conexión Rápida 700

Integración del rack

La Válvula de Conexión Rápida 700 es una válvula de doble bola patentada fabricada de fluoruro de polivinilideno (PVDF). Esta válvula ligera está diseñada específicamente para el enfriamiento líquido directo al chip donde se requieren los más altos estándares de pureza, y permite una integración rápida, segura y confiable del rack al sistema principal de distribución de tuberías.

Múltiple en rack hecho de PVDF

Múltiple dentro del rack

El múltiple dentro del rack está diseñado a medida para transportar refrigerante de manera uniforme a cada bandeja de servidores dentro del rack, asegurando un flujo constante y temperaturas estables del chip incluso bajo las cargas computacionales más altas. Fabricado a partir de SYGEF (PVDF) y con clasificación UL94 V-0 contra fuego, la seguridad y la confiabilidad a largo plazo están garantizadas.

Portafolio de medición y control

Accionamiento de válvulas e instrumentación

GF ofrece un portafolio integral de válvulas a escala completa y soluciones de medición especialmente diseñadas para aplicaciones exigentes de manejo de fluidos, junto con experiencia profunda. Simplificamos operaciones complejas, haciendo que los procesos de manejo de fluidos sean eficientes y confiables.

Beneficios del sistema

Conceptos básicos de planeación

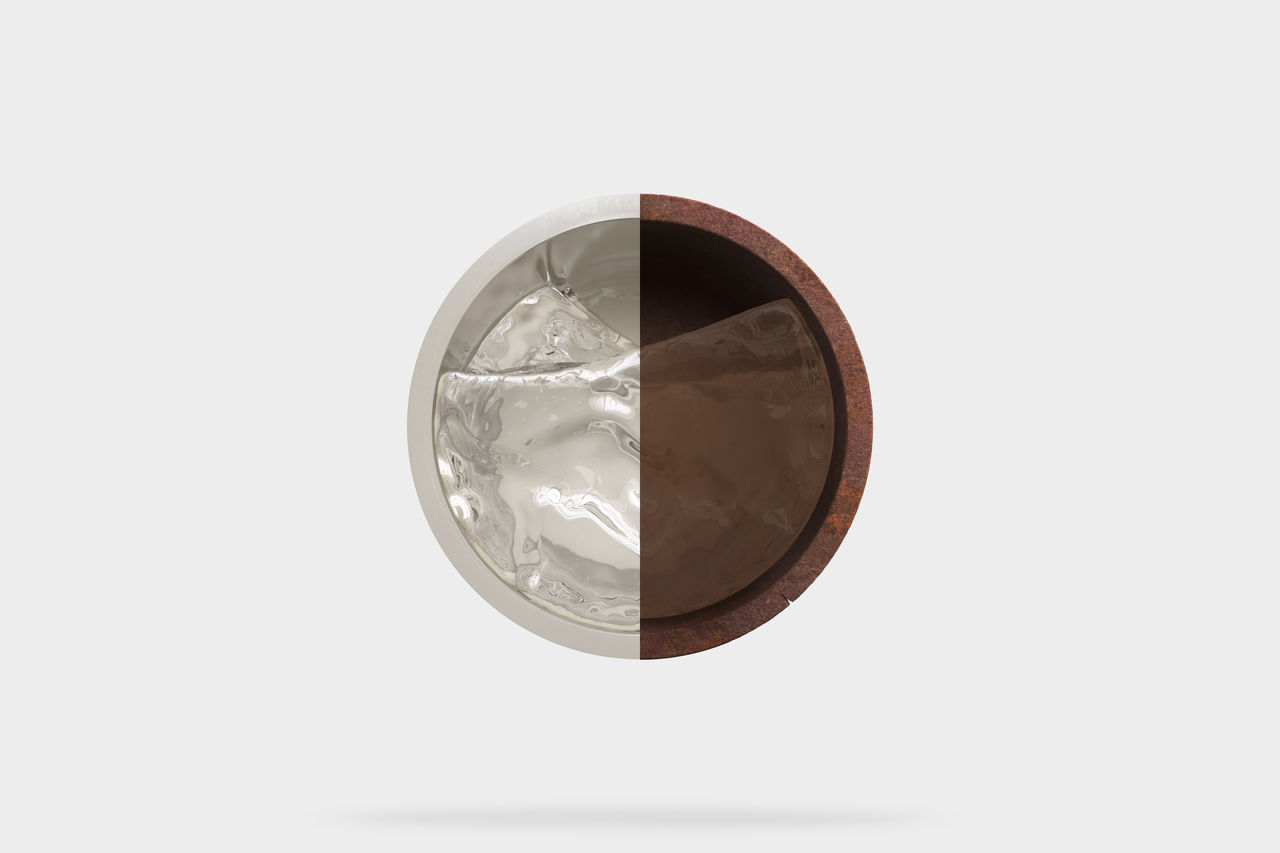

100% libre de corrosión

Los sistemas de tuberías de polímero previenen incrustaciones y la corrosión electroquímica, asegurando un flujo consistente y confiabilidad del sistema por una vida útil esperada de 25 años o más.

Conceptos básicos de planeación

Pureza máxima del refrigerante

Superficies excepcionalmente lisas mantienen el agua desionizada limpia y minimizan la degradación de PG25, asegurando una pureza a largo plazo y un rendimiento confiable de enfriamiento.

Conceptos básicos de planeación

Instalación 4x más rápida

Los módulos prefabricados permiten uniones homogéneas con contaminación mínima, reducen el tiempo de enjuague y aceleran la puesta en marcha.

Conceptos básicos de planeación

60% menos            peso

Los sistemas de tuberías de polímero son significativamente más ligeros que las alternativas metálicas comparables, haciendo el transporte e instalación más fáciles, seguros y eficientes.

Conceptos básicos de planeación

80% menos huella de CO2

Las soluciones de tubería plástica hechas de PP-H y PVDF ofrecen un 30% mejor aislamiento térmico, reduciendo pérdidas de energía y tienen una huella de CO2 significativamente menor.

Diseño y prefabricación

Ofrecemos diseño, ingeniería y prefabricación de sistemas de tuberías de principio a fin, proporcionando soluciones de flujo a la medida a través de nuestra red global. Nuestra presencia mundial, con soporte de ventas en más de 100 países, sitios de producción en 40 ubicaciones, cinco centros de ingeniería y 15 centros de fabricación, garantiza soporte y ejecución confiables en todas las etapas del proyecto.

Ingeniería y diseño de propuestas
Ingeniería y diseño de propuestas

GF brinda profunda experiencia en ingeniería para el diseño de Sistemas de Enfriamiento Tecnológico (TCS) en centros de datos. Desde el análisis avanzado de tensiones en tuberías hasta simulaciones térmicas y de flujo, cada propuesta se diseña para brindar confiabilidad, cumplimiento y el máximo desempeño del sistema.

Soporte avanzado de ingeniería

Nuestros especialistas combinan décadas de experiencia en materiales y termoplásticos para garantizar un diseño de TCS robusto y eficiente. A través de análisis detallados, revisión hidráulica y diseño conceptual considerando la sustentabilidad, GF ayuda a los clientes a lograr excelencia operativa a largo plazo.

Soporte avanzado de ingeniería

Diseño detallado y modelado para fabricación

GF transforma conceptos de sistemas en diseños listos para construcción por medio de modelado 3D integral y detalles precisos. Cada distribución de TCS se diseña para una integración fluida, precisión en la fabricación y desempeño duradero en entornos de enfriamiento directo al chip.

Diseño detallado y modelado para fabricación

Racks de tuberías, módulos e integración estructural

GF diseña y fabrica carretes de tubería y marcos modulares de acero optimizados para el espacio, distribución de carga y velocidad de instalación. Cada módulo está diseñado para un despliegue sin contratiempos en grandes centros de datos que requieren sistemas de enfriamiento estructuralmente integrados y robustos.

Electrofusión

Conexiones especiales, carretes de tubería y ensamblajes

Desde ABS y PP hasta PVDF y ECTFE, GF ofrece total compatibilidad de materiales y tecnologías de fusión avanzada para un rendimiento confiable en aplicaciones TCS e industriales exigentes. Los diseños modulares soportan dimensiones de tubería de hasta Ø1600 mm y aseguran operación duradera y sin fugas en ambientes de enfriamiento, químicos y tratamiento de agua.

Electrofusión
Ingeniería de propuestas y detalle para sistemas de enfriamiento tecnológico

Soluciones de unión

Soluciones de unión para LiquidCore

Fusión infrarroja (IR)

Las máquinas de fusión IR se caracterizan por el derretimiento sin contacto de los componentes a unir. Esto elimina la posibilidad de contaminación o que las superficies de los tubos se peguen al calentador. Debido al cordón de soldadura definido y mínimo, hay un buen flujo en la zona fusionada.

Máquina de fusión infrarroja

Inspección de cordón de soldadura (WBI)

La herramienta WBI utiliza tecnología fotosensible avanzada para escanear y analizar digitalmente los cordones de soldadura con alta precisión. Ofrece inspección rápida y no destructiva de cada unión, detectando irregularidades ópticas y verificando la calidad de la soldadura en tiempo real. Esto garantiza conexiones consistentes y de alta integridad, y respalda la trazabilidad total durante el proceso de soldadura.

Inspección de cordón de soldadura

Electrofusion

La tecnología de electrofusión utiliza conexiones especiales con elementos calefactores incorporados que se activan mediante una corriente eléctrica. Este proceso asegura un calentamiento uniforme para una fusión perfecta con tuberías termoplásticas, efectivo en ambientes exigentes y espacios reducidos. Los acoplamientos de electrofusión se usan para la instalación en sitio de la última unión del sistema de enfriamiento tecnológico.

Electrofusión
Contáctanos

Hablemos sobre los requisitos de tu proyecto

Contáctanos hoy y descubre cómo nuestras soluciones de vanguardia, nuestro equipo experimentado y nuestro compromiso con la excelencia pueden convertir tus desafíos en historias de éxito.

Habla con un experto

Más posibilidades de aplicación

Condiciones límite de los materiales

Los polímeros son la opción ideal más allá de los sistemas de enfriamiento tecnológico, ofreciendo una alternativa duradera y libre de corrosión para enfriadores evaporativos, enfriadores, condensadores enfriados por agua, enfriadores secos, torres de enfriamiento y bombas de calor.

  • Temperatura:
    -50°C a +140°C
  • Presión:
    hasta 16bar
  • Dimensiones:
    DN10 a DN1'000mm

Enfriamiento Líquido D2C (TCS)

El enfriamiento líquido directo al chip mejora la eficiencia de los centros de datos cuando se combina con la tecnología de tuberías adecuada. GF Industry and Infrastructure Flow Solutions proporciona sistemas de alto desempeño y libres de mantenimiento, diseñados para la estabilidad de presión y confiabilidad, respaldados por décadas de experiencia en el manejo de fluidos.

Sistema de Agua de Instalación (FWS)

Estaciones de bombeo prefabricadas usando tuberías ligeras de polietileno (PE100) permiten una instalación más rápida y logística simplificada. Con el resistente ecoFIT PE-100, resistente a los rayos UV y a impactos, y opciones de válvulas totalmente compatibles, GF garantiza una integración sin contratiempos y una ejecución eficiente del proyecto.

Historias de éxito en centros de datos

Con más de 60 años de experiencia en soluciones de flujo con polímeros y dos décadas en aplicaciones para centros de datos, ofrecemos rendimiento comprobado desde el enfriador hasta el chip. Descubre cómo los polímeros de alto rendimiento como HDPE, PP-H y PVDF mejoran la eficiencia, confiabilidad y sustentabilidad en los centros de datos modernos.
