Sömlös uppkoppling

Förbättra anläggningseffektiviteten med digital fältkoppling. Digitala kommunikationsteknologier såsom Industrial Ethernet med EtherNet/IP-, PROFINET- och Modbus TCP-protokoll möjliggör toppmodern automation.

Prata med en expert Visa produkter

För att lyckas på den konkurrensutsatta marknaden måste tillverkningsanläggningar hitta sätt att öka sin effektivitet. Dock begränsas möjligheterna till optimering med den utbredda användningen av 4–20 mA analoga slingor i dagens fältnivåteknik. Dessa begränsningar inkluderar höga kostnader för installation och driftsättning, endast ett värde per enhet och bristande stöd för att förutsäga enhetsfel.

Vänligen acceptera alla cookies för att se YouTube-videon.

Förstå Industrial Ethernet

För att förbättra anläggningseffektiviteten följer automationsindustrin specifika trender, inklusive Industri 4.0, införande av uppkopplade system, prediktivt underhåll och integration av Industrial Internet of Things (IIoT).

För att dessa trender effektivt ska kunna följas behöver processanläggningar sömlös åtkomst till fältnivådata samt toppmodern nätverksteknologi. Industrial Ethernet möjliggör avancerad teknik för trådbunden digital kommunikation, som använts i många år inom olika branscher. Det finns flera Industrial Ethernet-protokoll, beroende på PLC-kapacitet och specifika användningsområden.

Att uppgradera utgångna 4-20mA-enheter i industriella rörsystem till avancerad Industrial Ethernet-teknik ökar den operativa anläggningseffektiviteten och är mycket enklare än det låter. Oavsett om det gäller en ny installation eller en uppgradering av ett befintligt rörsystem kan GF leverera rätt komponenter för individuella utmaningar. Dessutom finns våra egna experter för dig genom rådgivning och stöd för att säkra ett optimalt flöde genom hela projektet.

Titta på videoserien i sex delar

Vänligen acceptera alla cookies för att se YouTube-videon.



I denna videoserie i sex avsnitt förklarar vår expert Benedikt Spielmann, Produktchef Digital Connectivity på GF, våra Industrial Ethernet-lösningar, ger detaljerade insikter om hur man installerar nya enheter inom EtherNet/IP- eller PROFINET-nätverk, samt beskriver de viktigaste stegen och fördelarna med Industrial Ethernet-kommunikationsprotokoll.

Se alla avsnitt

Titta på vårt webbseminarium on-demand

Vi tar alla digitaliseringens fördelar på kontoret eller i vårt privatliv för givna i vardagen. Men vad händer när du kopplar upp och automatiserar tidigare analoga processer?

Registrera dig nu till vårt webbseminarium och lyssna på Torsten Lamaack (Teamledare Teknik, Caramba Bremen GmbH), Benedikt Spielmann (Produktchef Digital Connectivity, GF Industry and Infrastructure Flow Solutions) och vår värd Antoine Walter (Senior Affärsutvecklingschef Avloppsrening, GF Industry and Infrastructure Flow Solutions) som diskuterar detta ämne baserat på erfarenheter från vår kund Torsten Lamaack på Caramba Bremen GmbH.

Titta på hela avsnittet

Vänligen acceptera alla cookies för att se YouTube-videon.

Schema för Ethernet-nätverkstopologi


Ethernet-teknik är redan standarden som kopplar PLC:n till högre skikt. Nu möjliggör Industrial Ethernet samma teknik på fältnivå, då den uppfyller de höga krav som ställs i industrimiljöer. Dessa krävande miljöer skiljer sig fundamentalt från hemmet eller kontoret. Medan speciella kontakter och kablar skyddar anslutningarnas fysiska egenskaper, möjliggör Industrial Ethernet-protokoll som PROFINET, EtherNet/IP eller Modbus TCP felfri och deterministisk drift.

Ethernet-kompatibla enheter från GF Industry and Infrastructure Flow Solutions är utrustade med två Ethernet-portar och en integrerad switch, vilket möjliggör både linje-/daisy chain- och stjärntopologier. Våra elektriska ställdon finns med antingen kabelgenomföringar och intern anslutning av Ethernetkablar till RJ45-kontakter, eller med M12-kontakter, vilket gör det enkelt att ansluta enheten utan att öppna kapslingen.

Realtidskommunikation med digitala kommunikationsprotokoll

PROFINET

GSD-enhetsdrivrutinen möjliggör sömlös integration med enkla PLC-system. Den har en Plug&Play-funktion, vilket gör att du kan byta ut enheter utan att behöva göra omkonfigurering vid införandet av en ny enhet. Tekniken har hög teknisk mognad och möjliggör enkel nätverksdiagnostik samt flexibla nätverkstopologier. Alla enheter är dessutom certifierade av PI (PROFIBUS & PROFINET International).

PROFINET

EtherNet/IP

EDS-enhetsdrivrutinen möjliggör sömlös integration med enkla PLC-system och erbjuder avancerade integrationsmöjligheter med Rockwell Automation-system genom licensierat EDS AOP (Add-On Profile). Tekniken stödjer Plug&Play-funktionalitet, så att enhetsbyten kan ske utan omkonfigurering vid installation av nya enheter. Den är tekniskt mogen, möjliggör enkel nätverksdiagnostik och flexibla nätverkstopologier. Dessutom är alla enheter certifierade av ODVA (Open DeviceNet Vendors Association).

Ethernet/ip

Modbus TCP

Teknologin utökar det välkända Modbus-protokollet genom RS-485 och använder Ethernet som underliggande fysisk bärare. Den är utformad för att fungera sömlöst med nästan alla PLC:er eller andra enheter som agerar som Modbus-master, vilket säkerställer bred kompatibilitet.

Modbus

GF Industry and Infrastructure Flow Solutions erbjuder olika digitala uppkopplingsteknologier, utöver Industrial Ethernet. En av dessa är Modbus RTU, ett välkänt protokoll som använder RS-485-fysik. Detta protokoll möjliggör datakommunikation till styrsystem (PLC). Genom att använda Modbus RTU får användaren tillgång till extra enhetsdata, vilket minskar behovet av I/O-kort i apparatskåpet. Kompatibla enheter inkluderar 9950 sexkanalssändare, ultraljudsflödesmätare och sortimentet av elektriska ställdon.

Förutom Modbus RTU stödjer GF Industry and Infrastructure Flow Solutions andra digitala uppkopplingsteknologier, som HART och AS-I, för utvalda enheter.

Fjärråtkomst via inbyggd webbserver

Vårt uppdaterade sortiment av avancerade elektriska ställdon kan enkelt utrustas med valbara Industrial Ethernet-tillbehörskort som möjliggör alla fördelar hos en reglerventil, inklusive en webbserver för övervakning och styrning av installationen.

Webbservern innehåller värdefull data och dokumentation såsom:

  • Alla aktuella värden
  • Status + Diagnostik
  • Händelselogg
  • Övervakningsfunktioner (ström + cykeltid)
  • Firmwareuppdateringar
  • Ladda ner manual för elektriska ställdon
  • Skapande av dokumentation
  • Justering av ändlägen
  • Manuell styrning
Industrial Ethernet-webbserver

Kostnadseffektivt och flexibelt

Digitala produkter kan minska arbetsinsatsen med upp till 40 %. Därmed ökar effektiviteten på fältnivå. Dessutom eliminerar den digitala lösningen behovet av dyra I/O-kort och minskar avsevärt mängden kablage från fältet till skåpet.

Flera processvariabler

Olika datastreams kan skickas till och samlas in från enheten samtidigt. Detta inkluderar justering av ändlägen och felsökning, men även insikter om variabler som faktisk motorström, temperatur och driftsdata.

Snabb driftsättning

Driftsättning och inställning av enheten på distans förenklar ger snabba installationer av digitala enheter. Plug & Play-enhetsutbyte för framtiden gör processen ännu smidigare och snabbare.

Säkerhetscertifierad (SL1) enligt IEC 62443-4-1 och -2

Komponenterna och kraven uppfyller både del 4-1, krav för säker produktutvecklingslivscykel, och 4-2, de tekniska säkerhetskraven för IACS-komponenter.

Vårt Industrial Ethernet Sortiment

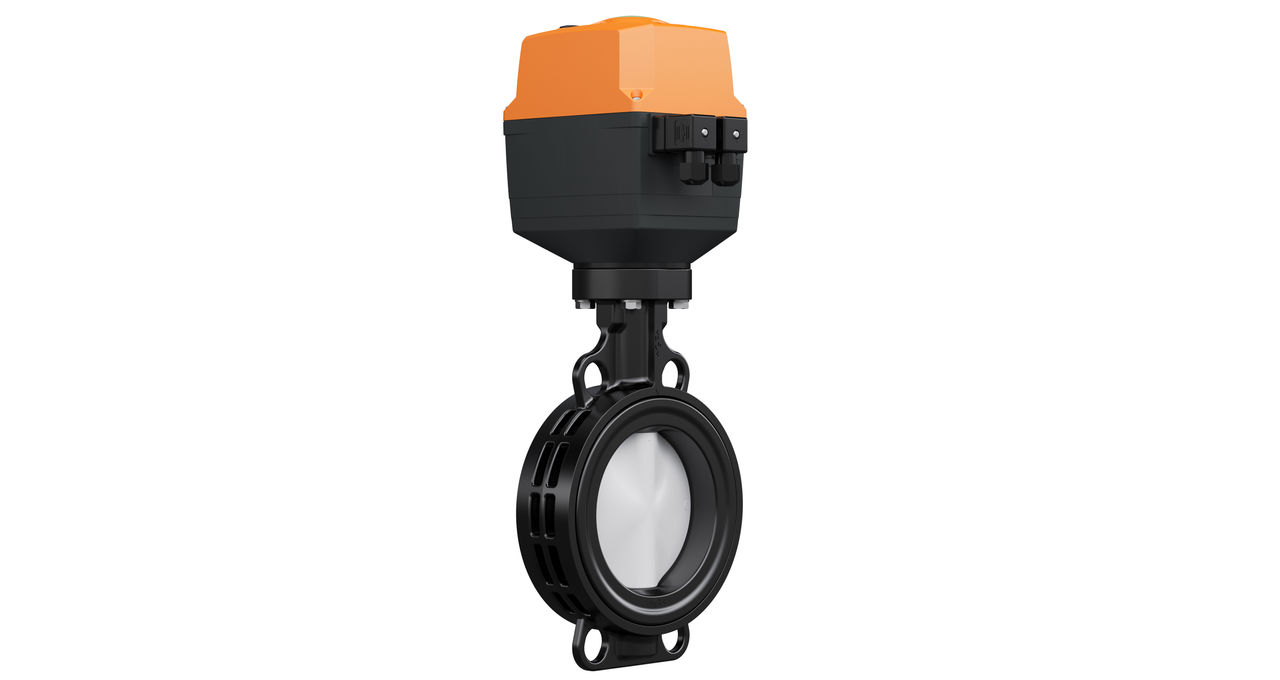

Elektriskt ställdon EA25-250

EA25-250

Elektriskt ställdon

Att kombinera beprövade produkter med modern teknik och hållbara komponenter är avgörande för framtidens kritiska val för långvarig och säker anläggningsdrift. Med ny design och extra funktioner som kommunikationsstandarder för Industrial Ethernet och förbättrad IP68-klassning möter den senaste generationen elektriska ställdon kundernas behov och applikationskrav.

Membranventil med positioner RPC D

Elektro-pneumatisk positioner

Linjära ställdon

Vår kompakta, ovanpåmonterade elektro-pneumatiska positioner SPC D / SPC PID är testad och optimerad för membranventil av typen DIASTAR. Dessa ventiler är utformade för att optimera flödesprofilen av vätskan i röret och är helt tillverkade i termoplast för överlägsen hållbarhet och tillförlitlighet. Den modulära designen gör att de enkelt kan anpassas till processförhållanden.

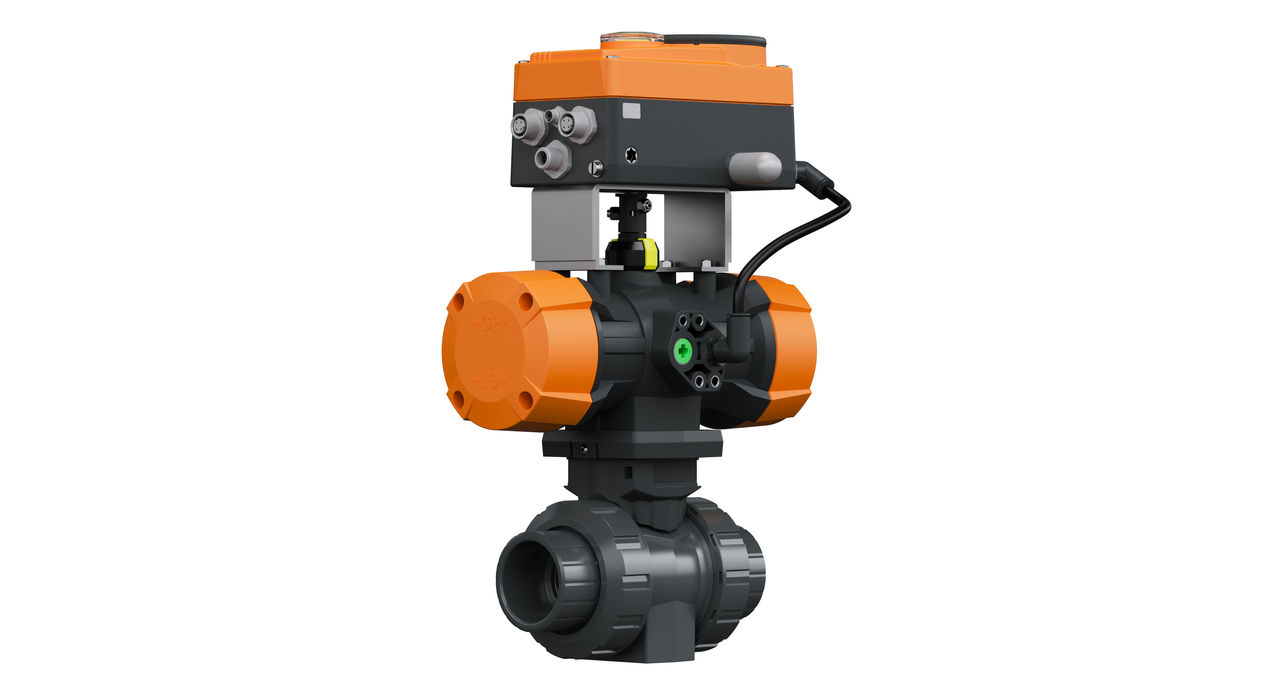

Kulventil 546 Pro, PPA, RPC

Elektro-pneumatisk positioner

Roterande ställdon

Med den elektro-pneumatiska positionern RPC D / RPC PID levererar vi optimal styrning i ett robust och kompakt hölje. Extern manövrering är mycket enkel tack vare det bakgrundsbelysta, stora displayalternativet, som har ett självförklarande fyrknappssystem. Förbättrade funktioner som automatisk styrning och definierad börvärdespositionering ökar prestanda, effektivitet och driftmöjligheter för reglerventilen.

Framgångshistorier

Smart ställdon @ Caramba Bremen GmbH

Bremen, Tyskland

Kemikalieblandning och dosering

Caramba Bremen GmbH förlitar sig på kulventiler och smarta ställdon för att transportera ett brett utbud av kemikalier.

Membranventil med SPC och flödesmätare

Kerns, Schweiz

Automatiserade simbassänger

Aquacenter Obwalden valde pneumatiska membranventiler med SPC och flödesmätare för automatiserad flödesstyrning.

Modbus bevattning

Sicilien, Italien

Digitaliserad bevattning

IDEA Srl har automatiserat bevattningen av en siciliansk apelsinodling med ventiler och ställdon med Modbus RTU.

Hitta alla referenser inom Process Automation

Upptäck våra framgångshistorier från kunder över hela världen. Fördjupa dig i en mängd referensfall för insikter och bästa praxis inom vattenhantering och automation.

Lär dig mer
