Soluzione di flusso polimerica progettata per il raffreddamento a liquido single-phase direct-to-chip, che garantisce affidabilità mission-critical per il core.

LiquidCore

LiquidCore è un sistema di tubazioni in polimero progettato per il raffreddamento a liquido single-phase direct-to-chip, che permette un flusso stabile, purezza del refrigerante e una circolazione energeticamente efficiente tra l'unità di distribuzione del refrigerante (CDU) e le piastre fredde.

Parla con un esperto Scarica la brochure

Affidabilità mission-critical per il core

Progettato secondo le linee guida sui materiali a contatto con i fluidi di OCP e i principi ASHRAE TC 9.9 per la massima integrità del refrigerante, LiquidCore è pensato per ambienti mission-critical. LiquidCore resiste alla corrosione, all’incrostazione e alla contaminazione, garantendo affidabilità a lungo termine del sistema e funzionamento pulito ed efficiente. Il suo design modulare, le opzioni prefabbricate e il supporto ingegneristico semplificano l’esecuzione del progetto e riducono i tempi di installazione in loco. Con oltre 60 anni di esperienza in soluzioni avanzate di tubazioni polimeriche per industrie high-tech, GF aiuta gli operatori dei data center a raggiungere prestazioni di raffreddamento affidabili e sostenibili.

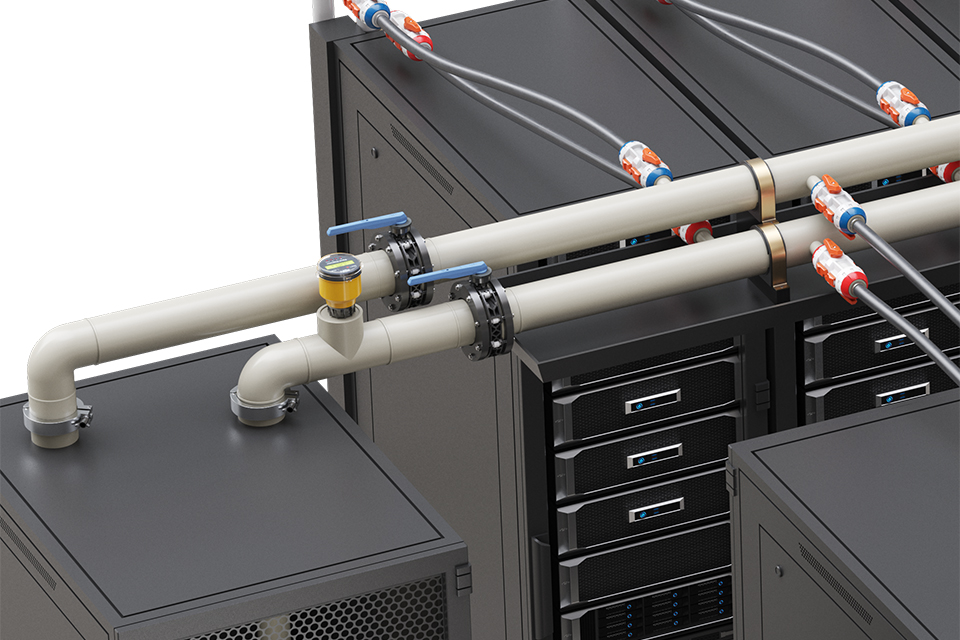

Sistema di distribuzione PROGEF PP-H

Sistema di distribuzione

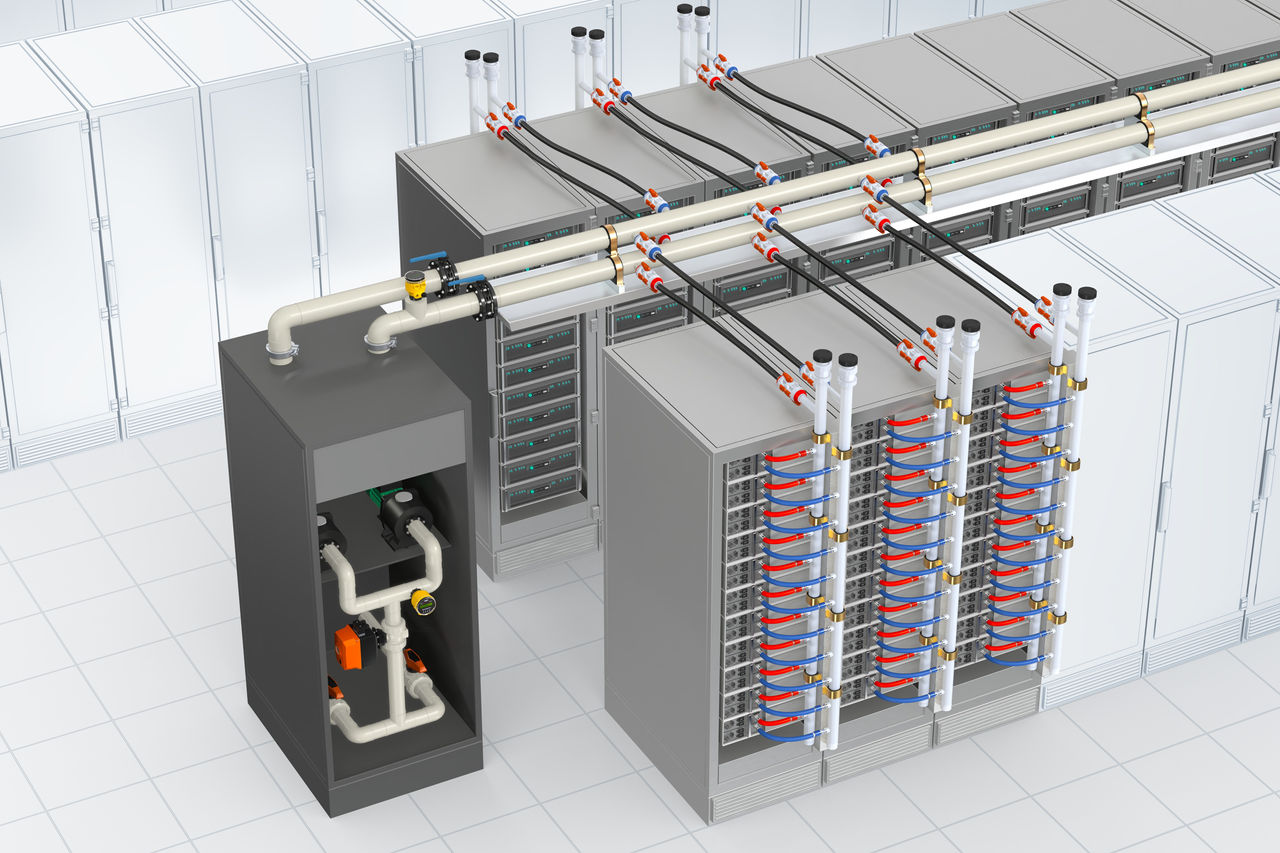

Il sistema di tubazioni di distribuzione rack costituisce la spina dorsale di ogni ciclo di raffreddamento a liquido direct-to-chip. Progettato in anticipo, realizzato con un portafoglio prodotti versatile e comprovato utilizzando la soluzione in polipropilene beta-nucleato PROGEF Standard (PP-H), e consegnato prefabbricato, il sistema di tubazioni liquid-to-rack è pronto per una rapida installazione.

Integrazione rack con Quick Connect Valve 700

Bilanciamento idraulico

La Multi Control Valve combina controllo preciso del flusso, misurazione dell’energia termica, attuazione e tecnologia sensoristica avanzata in un unico dispositivo compatto e intelligente. Progettata per ambienti ad alta densità, riduce la complessità del sistema fornendo il controllo e la trasparenza necessari per prestazioni di raffreddamento stabili, efficienti e affidabili.

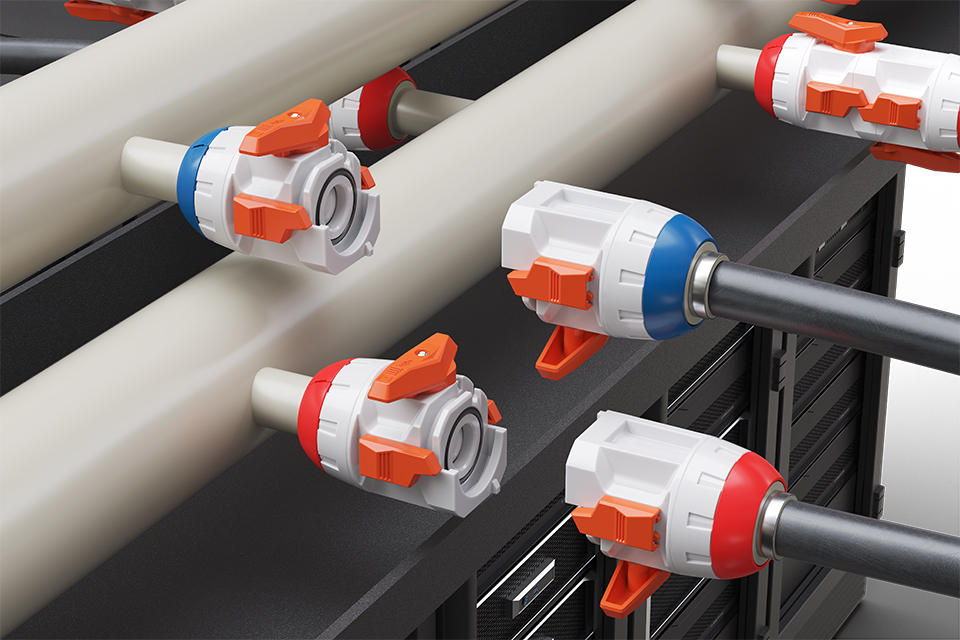

Integrazione rack con Quick Connect Valve 700

Integrazione nel rack

La Quick Connect Valve 700 è una valvola brevettata a doppia sfera realizzata in fluoruro di polivinilidene (PVDF). La valvola a foro pieno e peso leggero è progettata specificamente per il raffreddamento a liquido direct-to-chip che richiede i più alti standard di purezza e permette un’integrazione rack veloce, sicura e affidabile nel sistema principale di distribuzione.

Collettore in-rack realizzato in PVDF

Collettore in-rack

Il collettore in-rack Accepted OCP è progettato su misura per trasportare il refrigerante in modo uniforme a ogni vassoio server all’interno del rack, assicurando flusso costante e temperature dei chip stabili anche sotto i carichi computazionali più elevati. Realizzato in SYGEF (PVDF) e con una classificazione antincendio UL94 V-0, garantisce sicurezza e affidabilità a lungo termine.

Portafoglio di soluzioni per la misurazione e il controllo

Soluzioni valvola

In GF, offriamo uno dei portafogli prodotti più completi per soluzioni di valvole termoplastiche. Le nostre valvole sono disponibili in varie dimensioni, materiali, resistenze chimiche, standard, connessioni per tubazioni, attuazioni e principi operativi. Semplifichiamo le operazioni complesse, rendendo i processi di gestione dei fluidi efficienti e affidabili.





Scarica la brochure

Scopri come LiquidCore offre affidabilità del flusso, integrità del materiale ed efficienza a lungo termine per i data center ad alta densità guidati dall’IA. Siamo entusiasti di mostrarti come questa innovazione possa supportare la tua strategia di raffreddamento a liquido.

Brochure LiquidCore

Accetta tutti i cookie per visualizzare il contenuto esterno.

Vantaggi del sistema

Fondamenti per la pianificazione

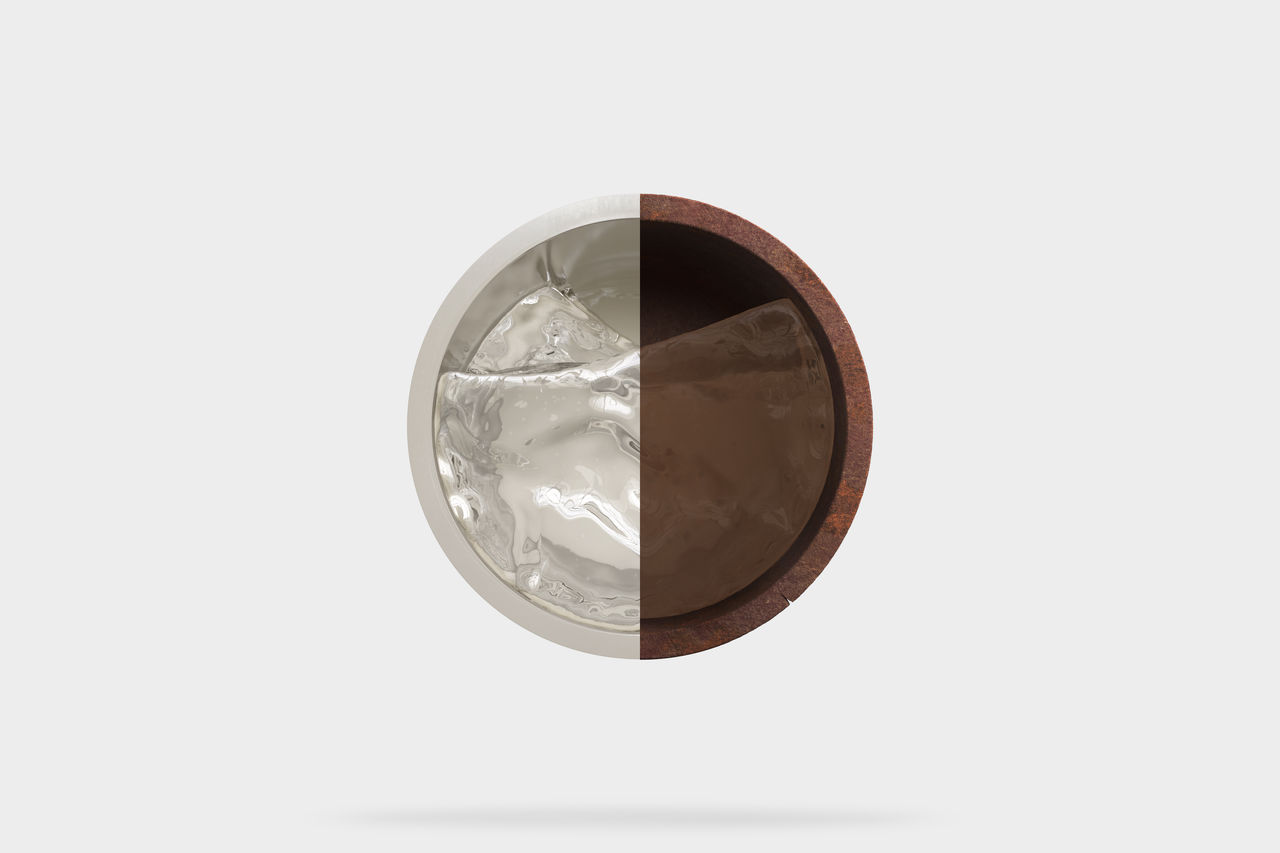

100% privo di corrosione

I sistemi di tubazioni in polimero prevengono le incrostazioni e la corrosione elettrochimica, assicurando un flusso costante e affidabilità al sistema per una durata di servizio prevista di 25 anni e oltre.

Fondamenti per la pianificazione

Flusso regolare e stabile

Superfici eccezionalmente lisce mantengono l’acqua deionizzata pulita e minimizzano il degrado di PG25, garantendo purezza a lungo termine e prestazioni di raffreddamento affidabili.

Fondamenti per la pianificazione

71% in meno di ore-uomo di installazione*

Componenti leggeri e giunzioni rapide per fusione polimerica eliminano le lunghe ore dedicate a saldature, flangiature e controlli radiografici richiesti dalle linee in acciaio tradizionali.

Fondamenti per la pianificazione

85% di peso in meno*

Il peso ridotto dei componenti rende più semplice trasporto, movimentazione e installazione e può ridurre i carichi sulle strutture di supporto.

Fondamenti per la pianificazione

80% di minore impronta di CO2

Le soluzioni di tubazioni in plastica realizzate in PP-H e PVDF offrono un isolamento termico migliore del 30%, riducono le perdite di energia e garantiscono un’impronta di CO2 significativamente inferiore.

*I risultati tecnici presentati sono basati su analisi indipendenti realizzate da RED Engineering Design in Polymer vs. Steel Pipework for Cooling Systems in the Context of Southeast Asia Data Centres, 2026.

GF è Silver Member OCP e official OCP Solutions Provider

Infrastruttura pronta per il futuro per il raffreddamento a liquido AI

Mantenere una distribuzione precisa della portata rack di ±10% richiede un’ingegneria senza compromessi. Come Silver Member e Solution Provider OCP, GF fornisce infrastrutture di raffreddamento direct-to-chip conformi, con telemetria digitale integrata per la verifica fluida dei progetti.

Progettazione e prefabbricazione

Forniamo progettazione, ingegneria e prefabbricazione end-to-end dei sistemi di tubazioni, offrendo soluzioni di flusso su misura tramite la nostra rete globale. La nostra presenza mondiale, con supporto vendite in oltre 100 paesi, siti produttivi in 40 località, cinque centri di ingegneria e 15 hub di fabbricazione, garantisce supporto ed esecuzione affidabili in tutte le fasi del progetto.

Progettazione e ingegneria della proposta
Progettazione e ingegneria della proposta

GF offre competenze ingegneristiche approfondite per la progettazione di Technology Cooling Systems (TCS) nei data center. Dalle analisi avanzate delle sollecitazioni sui tubi alle simulazioni termiche e di flusso, ogni proposta è progettata per affidabilità, conformità e prestazioni ottimali del sistema.

Supporto ingegneristico avanzato

I nostri specialisti uniscono decenni di esperienza sui materiali e sulle termoplastiche per garantire una progettazione TCS solida ed efficiente. Grazie ad analisi dettagliate, revisione idraulica e progettazione concettuale con attenzione alla sostenibilità, GF aiuta i clienti a raggiungere l’eccellenza operativa nel lungo periodo.

Supporto ingegneristico avanzato

Progettazione di dettaglio & modellazione per la fabbricazione

GF trasforma i concetti di sistema in progetti pronti per la costruzione attraverso una modellazione 3D completa e dettagli precisi. Ogni layout TCS è progettato per un’integrazione senza soluzione di continuità, precisione nella fabbricazione e prestazioni durature negli ambienti di raffreddamento direct-to-chip.

Progettazione di dettaglio e modellazione per la fabbricazione

Pipe rack, moduli e integrazione strutturale

GF progetta e realizza spool di tubazioni e telai modulari in acciaio ottimizzati per spazio, distribuzione del carico e velocità d’installazione. Ogni modulo è progettato per un’implementazione rapida nei data center su larga scala che richiedono sistemi di raffreddamento robusti e integrati strutturalmente.

Elettrofusione

Raccordi speciali, spool di tubazioni e assiemi

Da ABS e PP a PVDF e ECTFE, GF garantisce piena compatibilità dei materiali e tecnologie di fusione avanzate per prestazioni affidabili in applicazioni TCS e industriali esigenti. I design modulari supportano dimensioni di tubazione fino a Ø1600 mm e garantiscono un funzionamento durevole e privo di perdite in sistemi di raffreddamento, chimici e di trattamento acque.

Elettrofusione
Proposta e progettazione di dettaglio per sistemi di raffreddamento tecnologico

Soluzioni di giunzione

Soluzioni di giunzione per LiquidCore

Fusione a infrarossi (IR)

Le macchine per fusione IR si caratterizzano per la fusione senza contatto dei componenti da unire. Questo elimina la possibilità di contaminazione o che le estremità dei tubi aderiscano alla piastra riscaldante. Grazie al cordone di saldatura minimo e definito, si garantisce un buon flusso nella zona di fusione.

Macchina per fusione a infrarossi con marchio GF su sfondo bianco

Ispezione del cordone di saldatura (WBI)

Lo strumento WBI usa tecnologia fotosensibile avanzata per scansionare e analizzare digitalmente i cordoni di saldatura con alta precisione. Fornisce un’ispezione rapida e non distruttiva di ogni giunzione, rilevando irregolarità ottiche e verificando la qualità della saldatura in tempo reale. Questo garantisce connessioni consistenti, di alta integrità e supporta la piena tracciabilità durante tutto il processo di saldatura.

Ispezione cordone di saldatura

Electrofusion

La tecnologia di elettrofusione utilizza raccordi speciali dotati di elementi riscaldanti incorporati che si attivano tramite una corrente elettrica. Questo processo garantisce un riscaldamento uniforme per una saldatura senza soluzione di continuità con i tubi in termoplastica, efficace in ambienti difficili e spazi ristretti. I manicotti elettrofusione sono utilizzati per l’installazione in loco dell’ultima giunzione del sistema di raffreddamento tecnologico.

Elettrofusione

Innovazioni

Valvola Multifunzione

Controllo essenziale per il raffreddamento dei data center. La Valvola Multifunzione combina il controllo preciso del flusso, l’attuazione, la misurazione dell’energia termica e il monitoraggio integrato in una soluzione compatta. Riduce la complessità del sistema abilitando un raffreddamento reattivo ed efficiente dal punto di vista energetico.

Approfondimenti ingegneristici per il raffreddamento a liquido direct

Il ruolo delle tubazioni polimeriche nel raffreddamento a liquido direct

Scopri come la scelta dei materiali influenza la purezza del refrigerante, l’affidabilità, l’installazione e la performance a lungo termine.

Principi di progettazione idraulica per infrastrutture di raffreddamento a liquido direct efficienti

Scopri come dimensionamento del sistema, geometria, scelta dei componenti e bilanciamento idraulico influenzano le perdite di pressione e l’efficienza di raffreddamento.

Raffreddamento scalabile per carichi di lavoro ad alta densità

La preghiamo di accettare tutti i cookie per visualizzare il video di YouTube.

NETMOUNTAINS, Velbert (Germania)

Per un nuovo data center di colocation a Velbert, Germania, NETMOUNTAINS necessitava di un’infrastruttura di raffreddamento scalabile per sostenere carichi di lavoro ad alta densità. Rittal ha fornito l’intera infrastruttura di raffreddamento come system integrator, mentre GF ha fornito il sistema ingegnerizzato di tubazioni in polimero dal dry cooler al chip. Il progetto includeva il Facility Water System (FWS), il Technology Cooling System (TCS) e altri sistemi idronici mission-critical, comprese progettazione, ingegneria, prefabbricazione, supporto in loco e fornitura completa della distinta base (BOM) da un unico referente.

Leggi il caso di riferimento

Ulteriori possibilità applicative

Condizioni limite dei materiali

I polimeri sono la scelta ideale anche al di fuori del sistema di raffreddamento tecnologico, offrendo un’alternativa durevole e priva di corrosione per raffreddatori evaporativi, chiller, condensatori raffreddati ad acqua, dry cooler, torri di raffreddamento e pompe di calore.

  • Temperatura:
    -50°C a +140°C
  • Pressione:
    fino a 16bar
  • Dimensioni:
    DN10 a DN1'000mm

Raffreddamento a liquido D2C (TCS)

Il raffreddamento a liquido direct-to-chip migliora l’efficienza dei data center se abbinato alla tecnologia di tubazioni più adatta. GF Industry and Infrastructure Flow Solutions offre sistemi ad alte prestazioni e senza manutenzione, progettati per stabilità della pressione e affidabilità, supportati da decenni di esperienza nella gestione dei fluidi.

Facility Water System (FWS)

Unità di pompaggio prefabbricate utilizzando tubazioni leggere in polietilene (PE100) permettono un’installazione più rapida e logistica semplificata. Grazie al resistente ed ecologico ecoFIT PE-100, resistente ai raggi UV e agli urti, e alle valvole completamente compatibili, GF garantisce integrazione fluida ed esecuzione efficiente del progetto.

Storie di successo dei data center

Con oltre 60 anni di esperienza nelle soluzioni di flusso polimerico e due decenni nelle applicazioni per data center, offriamo prestazioni comprovate dal chiller al chip. Scopri come polimeri ad alte prestazioni come HDPE, PP-H e PVDF migliorano efficienza, affidabilità e sostenibilità nei data center moderni.
