Geëngineerde polymeer flow-oplossing voor enkel-fase direct-to-chip vloeistofkoeling, die bedrijfskritische betrouwbaarheid levert voor de kern.

LiquidCore

LiquidCore is een polymeer leidingsysteem ontwikkeld voor enkel-fase direct-to-chip vloeistofkoeling, dat zorgt voor stabiele doorstroming, koelmiddelzuiverheid en energie-efficiënte circulatie tussen de coolant distribution unit (CDU) en koudplaten.

Spreek met een expert Brochure downloaden

Missiekritische betrouwbaarheid voor de kern

Ontworpen volgens OCP richtlijnen voor natte materialen en ASHRAE TC 9.9 principes voor ultieme koelmiddelzuiverheid, is LiquidCore gebouwd voor missiekritische omgevingen. LiquidCore is bestand tegen corrosie, kalkafzetting en besmetting, en ondersteunt langdurige systeembetrouwbaarheid en een schone, efficiënte werking. Het modulaire ontwerp, prefab-opties en technische ondersteuning vereenvoudigen de projectuitvoering en verkorten de installatietijd ter plaatse. Met meer dan 60 jaar ervaring in geavanceerde polymeer leidingoplossingen voor hoogtechnologische sectoren helpt GF datacenter-operatoren om betrouwbare en duurzame koelprestaties te behalen.

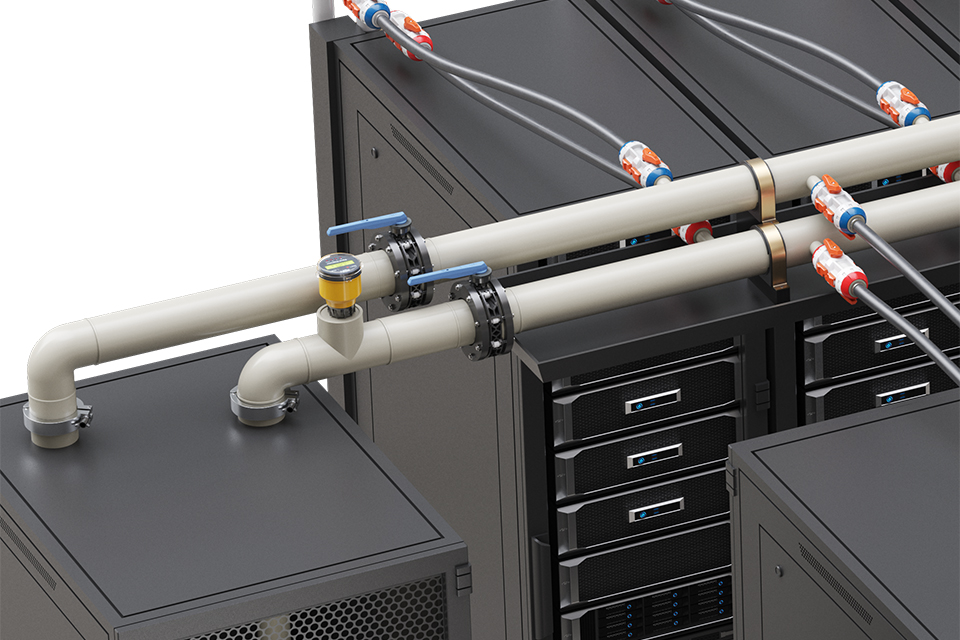

Distributiesysteem PROGEF PP-H

Distributiesysteem

Het rackdistributieleidingsysteem vormt de ruggengraat van elke direct-to-chip vloeistofkoelingslus. Ontworpen in een vroeg stadium, gebouwd uit een veelzijdig en bewezen productportfolio met gebruik van de bèta-nucleatie polypropyleen PROGEF Standard oplossing (PP-H), en geleverd als prefab, is het vloeistof-naar-rack leidingsysteem klaar voor snelle implementatie.

Rekintegratie met Quick Connect Valve 700

Hydraulisch balanceren

De Multi Control Afsluiter combineert nauwkeurige doorstroomregeling, thermische energiemeting, actuatie en geavanceerde sensortechnologie in één compact, intelligent apparaat. Ontworpen voor omgevingen met hoge dichtheid vermindert het de systeemcomplexiteit terwijl het de controle en transparantie biedt die nodig zijn voor stabiele, efficiënte en betrouwbare koelprestaties.

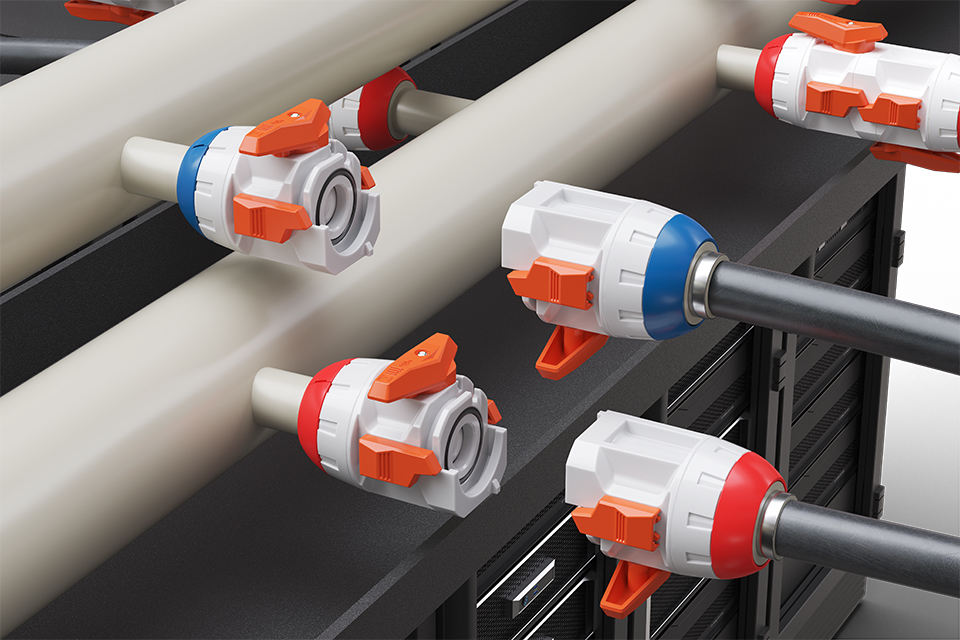

Rekintegratie met Quick Connect Valve 700

Rackintegratie

De Quick Connect Afsluiter 700 is een gepatenteerde dubbele kogelafsluiter vervaardigd uit polyvinylideenfluoride (PVDF). Deze lichtgewicht, volledig doorlopende klep is ontwikkeld specifiek voor direct-to-chip vloeistofkoeling met de hoogste zuiverheidseisen en maakt snelle, veilige en betrouwbare rackintegratie mogelijk in het hoofdleidingsdistributiesysteem.

In-rack verdeler vervaardigd uit PVDF

In-rack Verdeler

De OCP Accepted in-rack verdeler is op maat ontworpen om koelmiddel gelijkmatig naar elke servertray binnen het rack te transporteren, wat zorgt voor constante doorstroming en stabiele chiptemperaturen onder de zwaarste rekenbelasting. Vervaardigd uit SYGEF (PVDF) en met een UL94 V-0 brandveiligheidsclassificatie zijn veiligheid en langdurige betrouwbaarheid gewaarborgd.

Meet- en regelportfolio

Afsluiteroplossingen

Bij GF bieden we een van de meest uitgebreide productgamma's voor thermoplastische afsluiteroplossingen. Onze afsluiters zijn beschikbaar in verschillende afmetingen, materialen, chemische bestendigheden, normen, buisaansluitingen, bediening en werkingsprincipes. We vereenvoudigen complexe processen en maken vloeistoftransportsystemen efficiënt en betrouwbaar.





Brochure downloaden

Ontdek hoe LiquidCore betrouwbare flowprestaties, materiaalintegriteit en langdurige efficiëntie levert voor datacenters met hoge dichtheid en AI. Wij delen graag hoe deze innovatie uw vloeistofkoelstrategie kan ondersteunen.



LiquidCore brochure

Accepteer alle cookies om de externe inhoud te bekijken.

Systeembaten

Planningsgrondslagen

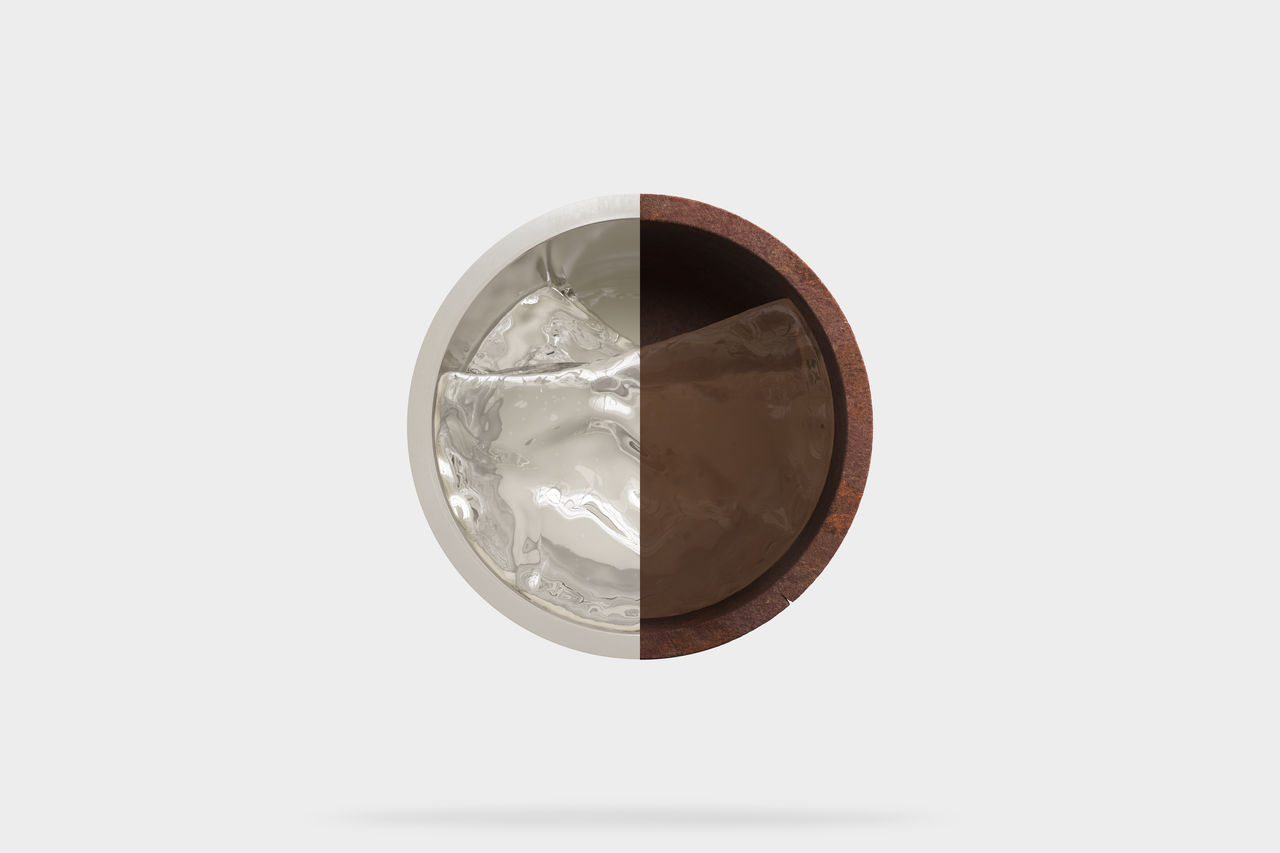

100% corrosievrij

Polymeer leidingsystemen voorkomen kalkvorming en elektrochemische corrosie, zodat een consistente doorstroming en systeembetrouwbaarheid verzekerd zijn voor een verwachte levensduur van 25 jaar of langer.

Planningsgrondslagen

Vlotte, stabiele doorstroming

Uitzonderlijk gladde oppervlakken houden gedeïoniseerd water zuiver en beperken PG25-degradatie, wat een langdurige zuiverheid en betrouwbare koelprestaties verzekert.

Planningsgrondslagen

71% minder installatie-uren*

Lichtgewicht onderdelen en snelle fusietechniek voor polymeren maken het tijdrovende lassen, monteren van flenzen en radiografische inspectie, nodig bij traditionele stalen leidingen, overbodig.

Planningsgrondslagen

85% lager            gewicht*

Het lagere gewicht van de componenten vergemakkelijkt transport, handling en installatie, en vermindert de belasting op ondersteunende structuren.

Planningsgrondslagen

80% lagere CO2-voetafdruk

Kunststof leidingsystemen uit PP-H en PVDF bieden 30% betere thermische isolatie, beperken het energieverlies en hebben een aanzienlijk lagere CO2-voetafdruk.

*De hier voorgestelde technische bevindingen zijn gebaseerd op onafhankelijk onderzoek uitgevoerd door RED Engineering Design in Polymer vs. Steel Pipework for Cooling Systems in the Context of Southeast Asia Data Centres, 2026.

GF is een OCP Silver Member en een officiële OCP Solutions Provider

Toekomstbestendige infrastructuur voor AI-vloeistofkoeling

Nauwkeurige rackflow binnen ±10%. GF biedt als OCP Silver Member compliant direct-to-chip koelinfrastructuur met geïntegreerde digitale telemetrie.

Ontwerp en Prefabricatie

Wij bieden end-to-end ontwerp, engineering en prefabricatie van leidingsystemen en leveren op maat gemaakte doorstroomoplossingen via ons wereldwijd netwerk. Dankzij onze wereldwijde aanwezigheid, met verkoopondersteuning in meer dan 100 landen, productiesites op 40 locaties, vijf engineeringcentra en 15 fabricagehubs, zijn wij in staat om betrouwbare ondersteuning en uitvoering te bieden in elke projectfase.

Voorstelontwerp en engineering
Voorstelontwerp en engineering

GF biedt diepgaande technische expertise voor het ontwerp van Technology Cooling Systems (TCS) in datacenters. Van geavanceerde leiding- en spanningsanalyse tot thermische en debietsberekeningen: elk ontwerpvoorstel is gestoeld op betrouwbaarheid, conformiteit en optimale systeemprestaties.

Geavanceerde technische ondersteuning

Onze specialisten combineren decennialange ervaring met materialen en thermoplasten om robuust en efficiënt TCS-ontwerp te waarborgen. Via grondige analyses, hydraulische beoordelingen en conceptueel ontwerp met oog voor duurzaamheid helpt GF klanten om langdurige operationele uitmuntendheid te bereiken.

Geavanceerde technische ondersteuning

Detailengineering & modellering voor prefabricatie

GF zet systeemconcepten om in uitvoeringsklare ontwerpen dankzij uitgebreide 3D-modellering en precieze detaillering. Elke TCS-layout is ontworpen voor naadloze integratie, fabricageprecisie en duurzame prestaties binnen direct-to-chip koelingsomgevingen.

Detailengineering en modellering voor prefabricatie

Leidingbruggen, modules en structurele integratie

GF ontwerpt en fabriceert leidingmodules en modulaire staalframes, geoptimaliseerd voor ruimtegebruik, gewichtsverdeling en installatiesnelheid. Elke module is ontworpen voor snelle plaatsing in grootschalige datacenters die robuuste, structureel geïntegreerde koelsystemen vereisen.

Elektro-fusie

Speciale fittingen, leidingmodules en assemblages

Van ABS en PP tot PVDF en ECTFE: GF levert volledige materiaalcompatibiliteit en geavanceerde fusietechnieken voor betrouwbare prestaties bij veeleisende TCS- en industriële toepassingen. De modulaire ontwerpen ondersteunen leidingdiameters tot Ø1600 mm en garanderen duurzame, lekvrije werking in koel-, chemische en waterbehandelingsomgevingen.

Elektro-fusie
Voorstel- en detailengineering voor technologiekoelsystemen

Verbindingsoplossingen

Verbindingsoplossingen voor LiquidCore

Infrarood-fusie (IR)

IR-fusiemachines kenmerken zich door contactloos smelten van de te lassen componenten. Daardoor is besmetting of het vastkleven van de leidingvlakken aan het verwarmingselement uitgesloten. Dankzij de minimale, gedefinieerde laswulst is er een goede doorstroming in de laszone.

GF gelabelde Infrarood-Fusiemachine op een witte achtergrond

Laswulstinspectie (WBI)

De WBI-tool gebruikt geavanceerde fotosensorische technologie om laswulsten digitaal en uiterst nauwkeurig te scannen en analyseren. Ze maakt snelle, niet-destructieve inspectie van elke verbinding mogelijk, detecteert optische afwijkingen en verifieert de laskwaliteit in real time. Zo wordt een steeds hoge verbindingsintegriteit gegarandeerd en volledige traceerbaarheid ondersteund doorheen het lasproces.

Laswulstinspectie

Electrofusion

Elektro-fusietechnologie gebruikt speciale fittingen met ingebouwde verwarmingselementen die worden geactiveerd door een elektrische stroom. Dit zorgt voor gelijkmatige verhitting voor een naadloze fusie met thermoplastische leidingen, effectief in uitdagende omgevingen en krappe ruimtes. Elektro-fusiekoppelingen worden gebruikt voor de montage op locatie van de laatste verbinding van het technologiekoelsysteem.

Elektro-fusie

Innovaties

Multi Control Afsluiter

Missiekritische koeling voor datacenters. De Multi Control Afsluiter combineert nauwkeurige doorstroomregeling, aandrijving, thermische energiemeting en monitoring in één compacte oplossing voor snelle, energie-efficiënte koeling met minder systeemcomplexiteit.

Praktische inzichten voor Direct Liquid Cooling

De rol van polymeerleidingen bij Direct Liquid Cooling

Ontdek hoe de materiaalkeuze van invloed is op de zuiverheid van het koelmiddel, de betrouwbaarheid, de installatie en de prestaties op lange termijn.



Hydraulische ontwerpprincipes voor een efficiënte Direct Liquid Cooling

Ontdek hoe de dimensionering van het systeem, de geometrie, de keuze van componenten en de hydraulische afstelling van invloed zijn op het drukverlies en de koelefficiëntie.

Schaalbare koeling voor high-density workloads

Accepteer alle cookies om de YouTube-video te bekijken.

NETMOUNTAINS, Velbert (Duitsland)

Voor een nieuw colocatie-datacenter in Velbert, Duitsland, had NETMOUNTAINS een schaalbare koelstructuur nodig voor high-density workloads. Rittal leverde de volledige koelstructuur als systeemintegrator, terwijl GF het polymeer leidingsysteem van de dry cooler tot aan de chip verzorgde. De scope omvatte het Facility Water System (FWS), Technology Cooling System (TCS) en andere kritieke hydraulische systemen, inclusief ontwerp, engineering, prefab, on-site ondersteuning en de volledige bill of materials (BOM) uit één bron.

Lees referentiecase

Meer toepassingsmogelijkheden

Materiële randvoorwaarden

Polymeren zijn de ideale keuze buiten het technologiekoelsysteem en vormen een duurzame, corrosievrije oplossing voor verdampingskoelers, chillers, watergekoelde condensors, droge koelers, koeltorens en warmtepompen.

  • Temperatuur:
    -50°C tot +140°C
  • Druk:
    tot 16 bar
  • Afmetingen:
    DN10 tot DN1'000mm

D2C vloeistofkoeling

Direct-to-chip vloeistofkoeling verhoogt de efficiëntie van datacenters wanneer die gecombineerd wordt met de juiste leidingtechnologie. GF Industry and Infrastructure Flow Solutions levert hoogwaardige, onderhoudsvrije systemen ontworpen op drukstabiliteit en betrouwbaarheid, ondersteund door tientallen jaren ervaring in vloeistofbehandeling.

Facility Water System (FWS)

Geprefabriceerde pompunits, voorzien van lichtgewicht leidingen uit polyethyleen (PE100), vereenvoudigen de installatie en logistiek. Dankzij het duurzame, UV- en slagvaste ecoFIT PE-100 en volledig compatibele klepoplossingen zorgt GF voor een naadloze integratie en een efficiënte projectuitvoering.

Datacenter succesverhalen

Met meer dan 60 jaar expertise in polymeerdoorstroomoplossingen en twee decennia ervaring in datacenter toepassingen, leveren wij bewezen prestaties van chiller tot chip. Ontdek hoe hoogwaardige polymeren zoals HDPE, PP-H en PVDF bijdragen aan efficiëntie, betrouwbaarheid en duurzaamheid in moderne datacenters.
