Direkte væskekjøling

Direkte væskekjøling med høyrenhets rørsystemer for hvite rom og datarom.

Bruksområder

Direkte væskekjøling for "whiteroom" og datarom

Direkte væskekjøling i datasentre revolusjonerer drifts effektiviteten, reduserer OPEX, og forbedrer Power Usage Effectiveness (PUE) dramatisk. Med væskekjøling som er opptil 1000X mer effektiv når det gjelder varmefjerning sammenlignet med luftkjøling, støtter det fremtidige generasjoner av høyytelses CPUer og GPUer, og sikrer optimal serverytelse. I tillegg reduserer væskekjøling betydelig strømforbruket, reduserer karbonutslipp, og reduserer miljøpåvirkningen fra datasentre. Nærheten av trykksatt vann til kritiske komponenter som CPUer krever høyest komponentpålitelighet. GF Piping Systems spesialiserer seg på høy kvalitet trykkbærende plast rørsystemer og skjøteteknologi, designet for å imøtekomme de strenge kravene til direkte væskekjølingsapplikasjoner. Vi leverer pålitelige, trygge og effektive løsninger skreddersydd for dine datasenterbehov.

Viktige tilkoblinger med Quick Connect Valve 700

Revolusjonerer direkte væskekjøling med verdens første hurtigkoblingsventil laget av 100 % polymer.

Quick Connect Valve 700 er en patentert dobbel kuleventil som er spesialkonstruert for direkte væskekjøling (DLC) i datasentre. Ventilen er laget av korrosjonsfri PVDF-polymer, er over 50 % lettere og gir 25 % bedre strømningsytelse enn metallalternativer. Den er designet for bruk mellom kjøledistribusjonsenheten (CDU) og serverrackene, og sikrer rask, spillfri vedlikehold med en unik tohånds sikkerhetslås. Med en levetid på 25 år, brannklasse UL 94 V-0 og verifisert miljøproduktdeklarasjon (EPD) er dette det smarte, bærekraftige valget for kritisk kjøleinfrastruktur.

Referansesaker

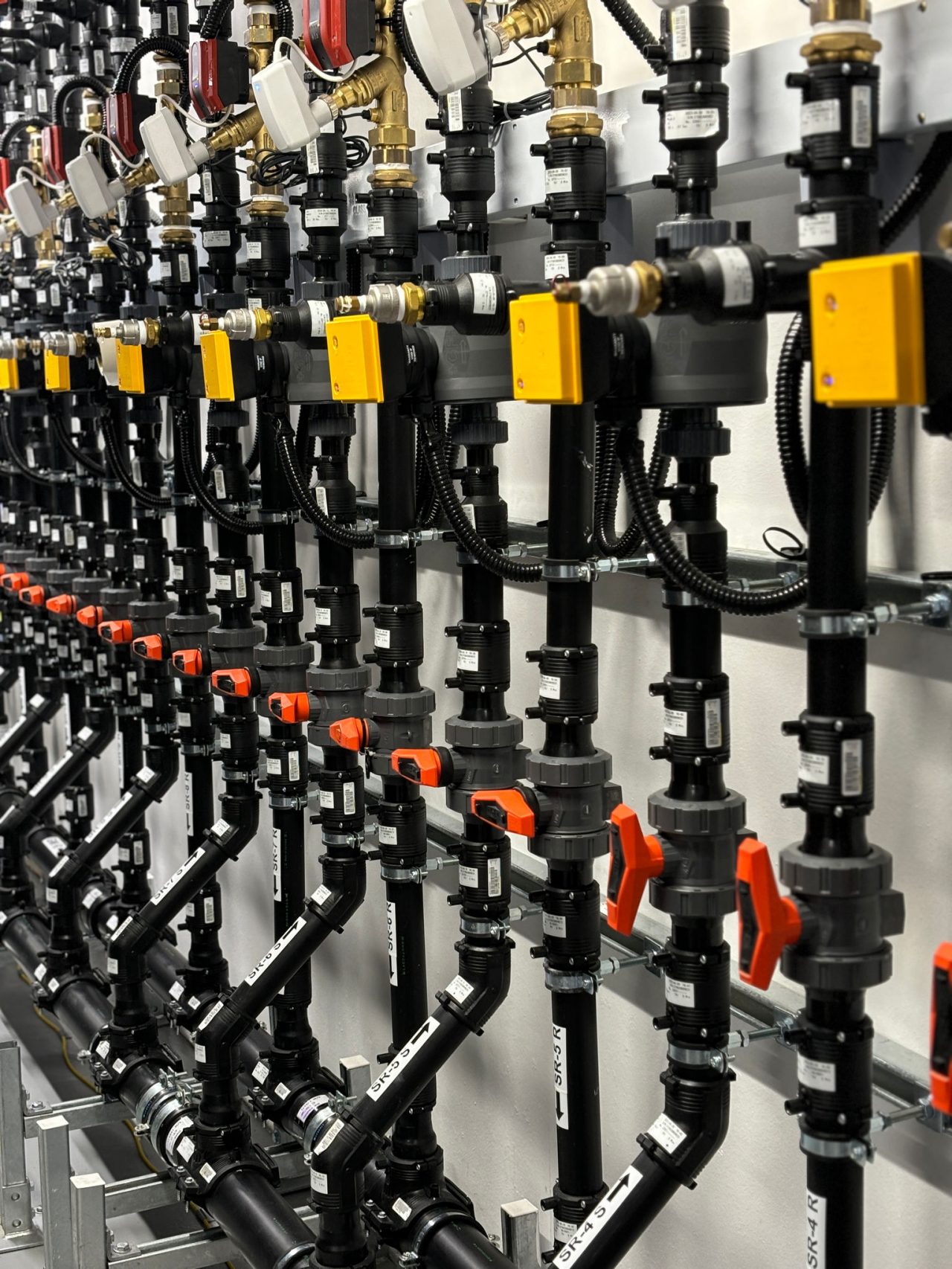

Tropical DC kjøling

NUS, Singapore

NUS' testanlegg for bærekraftige tropiske datasentre er banebrytende innen energieffektiv kjøling i varme, fuktige klimaer. Det oppnår opptil 40 % energibesparelse ved hjelp av korrosjonsfrie, høytytende termoplastrør. Oppsettet setter nye standarder for tropiske datasentre.

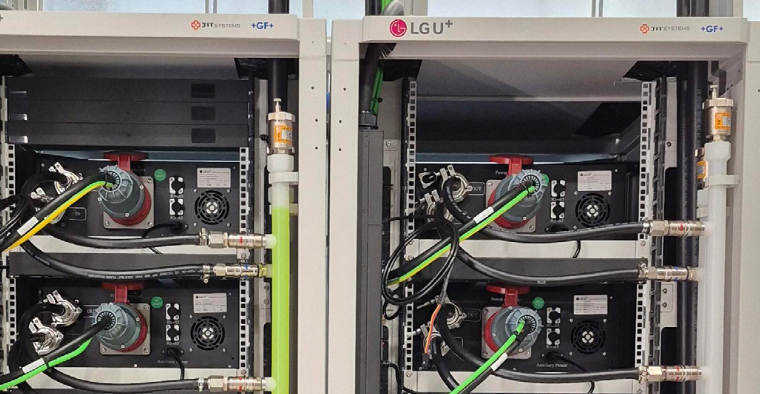

D2C med PVDF-manifold

LG U+, Sør-Korea

I sitt AI Data Center Testbed i Pyeongchon 2 samarbeidet LG U+ med GF for å validere et polymermanifoldsystem for direkte kjøling av 100 kW-rack ved hjelp av en propylenglykolblanding (PG25). Den lette, korrosjonsfrie konstruksjonen sikrer langvarig pålitelighet, enkel installasjon og redusert pumpeenergi, og støtter LG U+s grønne IT-strategi med en ren og effektiv løsning.

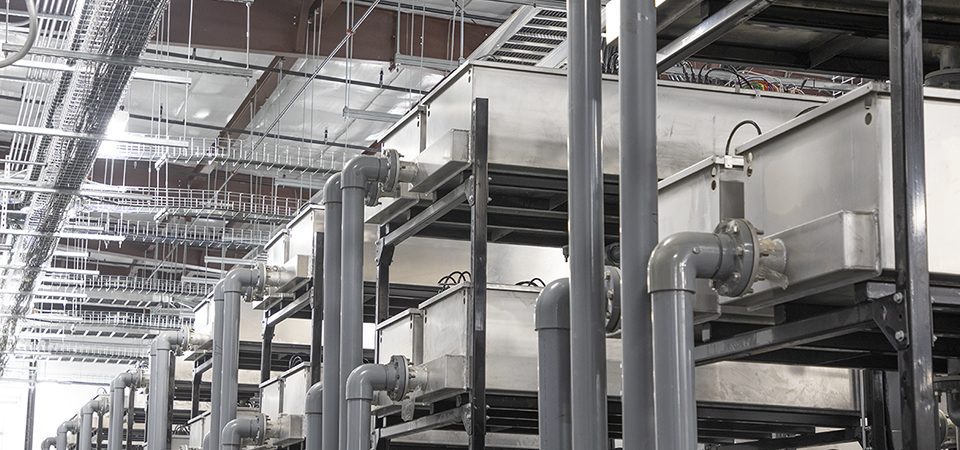

Prebarikerte rørsystemer

Rhodium ENT, USA

Rhodium Enterprises, et selskap som driver datasentre for bitcoin-mining, bruker nedsenkingskjøling for å maksimere effektiviteten ved å senke serverne helt ned i vann. For sitt nye datasenter i Temple, Texas, har Rhodium designet et omfattende rørsystem for å støtte denne avanserte kjølemetoden.

FAQs

Hva er kravene til væskekvalitet ved direkte væskekjøling, og hvordan overvåkes disse?

I DLC-systemer er væskekvaliteten avgjørende for å beskytte følsomt utstyr og sikre pålitelig termisk ytelse. Technology Cooling System (TCS) bruker vanligvis vann med høy renhetsgrad eller propylenglykolbaserte væsker (f.eks. PG25), mens Facility Water System (FWS) kan ha andre kjemiske toleranser.

Selv om eldre ASHRAE-retningslinjer fortsatt er i bruk, bruker de fleste operatører nå strengere, prosjektspesifikke væskespesifikasjoner, ofte utviklet i samarbeid med OEM-produsenter. Kjølevæskekvaliteten opprettholdes gjennom:

  • Innledende væskeanalyse: Utføres under igangkjøring av systemet.
  • Online overvåking: CDU-er har ofte sanntidssensorer for temperatur, trykk, ledningsevne og pH.
  • Planlagte laboratorietester: Hver 2–6 måneder for vann-/glykolkjølevæsker; opptil 12 måneder for stabile dielektriske væsker.
  • Hendelsesbasert analyse: Utløses av alarmer, synlig forurensning eller systemendringer.
  • Filtervedlikehold: Regelmessig utskifting av filtre i CDU-er for å forhindre tilsmussing eller biofilmvekst.

Sensorer Kontakt en av våre eksperter

Hvordan påvirker rørmaterialet kjølevæskens kvalitet og systemets ytelse?

Rørmaterialet kan spille en avgjørende rolle for å opprettholde kjølevæskens renhet og langvarig strømningseffektivitet. Metallrør frigjør uunngåelig forurensninger til kjølevæsken gjennom korrosjon og utvasking, og mengden avhenger av væskens kjemiske sammensetning og stålet som er brukt. I motsetning til metallrør korroderer ikke polymerer som PP-H og PVDF. I stedet motstår de kjemisk nedbrytning og opprettholder glatte innvendige overflater, noe som reduserer:

  • Biofilm og kalkdannelse
  • Partikkelforurensning
  • Hydraulisk motstand over tid

En sammenligning med rustfritt stål viser at korrosjonsprodukter kan redusere volumstrømmen med opptil 8 % over 10 år, noe som fører til et målbart fall i strømningshastigheten. Polymerer forhindrer slik oppbygging og opprettholder jevn væskedynamikk i kjølesløyfen.

Korrosjon i rustfritt stål i vann og fuktig luft  | Rør med lav friksjon | Kontakt en av våre eksperter

Er polymerrørsystemer kompatible med kjølevæsker som brukes i DLC?

Ja, polymerer er kompatible med et bredt spekter av spesialutviklede væsker, inkludert:

  • Avionisert vann (DI-vann)
  • Glykolblandinger som etylenglykol (EG eller MEG) og propylenglykol (PG eller MPG) baserte kjølevæsker
  • Utvalgte dielektriske væsker (etter kompatibilitetserklæring)

GFs rørsystemer opprettholder kjemisk stabilitet og trykkintegritet over et bredt driftsområde. Vi anbefaler å konsultere vårt verktøy for kjemisk motstand eller våre eksperter for spesifikke bruksområder.

Verkøty for kjemisk motstand | Kontakt våre eksperter for å lære mer

Hvorfor anbefaler vi PP-H fremfor PP-R eller andre typer polypropylen?

PP-H er det foretrukne valget for DLC-applikasjoner på grunn av sin høyere krystallinitet, noe som resulterer i:

  • Større mekanisk styrke og slagfasthet
  • Overlegen kjemisk motstand mot oksidasjonsmidler
  • Pålitelig infrarød sveising med full sporbarhet og automatisering
  • En høyere designfaktor (2,0 mot 1,25) for kritiske applikasjoner

I motsetning til PP-R, som er designet for rørleggerarbeid, er PP-H utviklet for industriell væskehåndtering under termisk og kjemisk belastning. GF's PROGEF-system tilbyr også et komplett utvalg av beslag, ventiler og verktøy som er skreddersydd for høytytende kjølesirkulasjoner.

Verktøy for kjemisk motstand | Kontakt våre eksperter

Hvordan bidrar rørsystemer av plast til bærekraftig direkte væskekjøling?

Rørsystemer av plast har flere miljøfordeler gjennom hele livssyklusen for direkte væskekjøling (DLC), fra produksjon til drift:

  • Lavere karbonutslipp: Termoplast som PP-H og PVDF har betydelig lavere smeltepunkt enn metaller som stål eller kobber. Dette betyr at det kreves mindre energi under produksjonen, noe som reduserer karbonutslippet.
  • Lette materialer: Sammenlignet med metallrør er polymerer mye lettere, noe som resulterer i lavere transportutslipp under global frakt og installasjonslogistikk.
  • Lang levetid: Polymersystemer er konstruert for holdbarhet – de er motstandsdyktige mot korrosjon, begroing og avleiringer, noe som forlenger systemets levetid og reduserer hyppigheten av utskiftninger eller reparasjoner.
  • Miljømessig åpenhet: GF Piping Systems tilbyr miljøproduktdeklarasjoner (EPD) for sine rørløsninger, med detaljerte, tredjepartsverifiserte data om materialpåvirkning, energiforbruk og karbonavtrykk.

Valg av spesialkonstruerte plastrør gir høy ytelse, pålitelighet og målbare karbonreduksjoner i DLC-drift.

Kalkulator for karbonutslipp

Er rørsystemer av plast miljøvennlige og bærekraftige?

Rørsystemer av plast er designet med tanke på miljømessig bærekraft. Mange typer, som HDPE, PE100, PVC-U og PVC-C, er laget av resirkulerbare materialer, og noen, som PVC-U, inneholder fornybare materialer. Disse systemene er konstruert for å redusere energiforbruket og karbonavtrykket. Termoplastiske rør og rørdeler krever betydelig mindre energi under produksjon og transport enn rørsystemer av metall, noe som resulterer i et redusert samlet CO2-avtrykk. GF Industry and Infrastructure Flow Solutions leverer miljøproduktdeklarasjoner for sine produkter, med detaljer om deres miljøpåvirkning og bærekraftsfordeler.

Hvordan støtter GF Piping Systems kunder i prosjektering og installasjon av polymerbasert DLC-infrastruktur?

Overgangen fra tradisjonelle metallrør til polymersystemer for direkte væskekjøling (DLC) kan være en betydelig endring – spesielt for ingeniørteam som ikke er kjent med termoplast. Derfor tilbyr GF omfattende støtte, fra konsept til igangkjøring:

  • Designstøtte: Våre eksperter samarbeider tett med teamet ditt for å utvikle tilpassede layouter basert på kjølebehov, bygningsbegrensninger og foretrukne væsketyper. Vi tilbyr 2D/3D-rørdesign, spenningsanalyse og detaljerte materialspesifikasjoner.
  • Prefabrikasjonstjenester: For å redusere kompleksiteten på stedet og sikre installasjonskvaliteten tilbyr vi modulær prefabrikasjon av rørspoler, samlinger og ventiler, alt produsert i kontrollerte omgivelser med sertifisert sveising og trykktesting.
  • Installasjonsveiledning: Gjennom våre sertifiserte opplæringsprogrammer lærer installatørene dine beste praksis for sveising, håndtering og kvalitetssikring, noe som sikrer sikker og lekkasjefri ytelse fra første dag.
  • Global logistikk: Våre prefabrikkerte enheter sendes over hele verden, noe som reduserer koordineringsarbeidet og muliggjør raskere prosjektgjennomføring.

Denne integrerte støtten reduserer installasjonsrisikoen, forkorter implementeringstiden og sikrer at selv team som er nye innen polymerer, kan ta i bruk DLC-klare strømningssystemer med tillit.

Kontakt våre eksperter for å lære mer
