applicazione di raffreddamento a liquido diretto al chip

Raffreddamento a Liquido Diretto al Chip

Affidabilità e prestazioni mission-critical per i Technology Cooling Systems (TCS) negli spazi bianchi.

Applicazione

Raffreddamento a Liquido Diretto nei Data Center

Il Raffreddamento a Liquido Diretto (DLC), che include sia il raffreddamento diretto al chip sia quello a piastre fredde, sta diventando essenziale nei data center ad alta densità, dove il raffreddamento ad aria tradizionale non riesce più a tenere il passo con la crescente densità di potenza delle CPU e GPU alimentate dall’AI. Trasferendo il calore direttamente dai processori a un liquido refrigerante in circolo, come il glicole propilenico 25% (PG25) o altri fluidi ingegnerizzati, il DLC garantisce prestazioni termiche superiori, supporta carichi rack di 100 kW e oltre e migliora significativamente l’efficienza energetica.

In una tipica installazione, il refrigerante scorre attraverso un Technology Cooling System (TCS) verso piastre fredde montate sui componenti che generano calore. Il calore viene assorbito e convogliato tramite una Coolant Distribution Unit (CDU) al Facility Water System (FWS), dove viene dissipato. Mantenere la purezza del fluido, la stabilità della pressione e l’integrità a tenuta è fondamentale, soprattutto considerando i piccoli microcanali delle piastre fredde e la vicinanza del liquido ai componenti elettronici sensibili.

Qui i sistemi di tubazioni in polimero offrono un vantaggio concreto rispetto alle tubazioni metalliche. Materiali ad alte prestazioni come polipropilene (PP) e polivinilidene fluoruro (PVDF) sono resistenti alla corrosione, chimicamente compatibili e aiutano a mantenere la qualità del refrigerante. Funzionano affidabilmente in un ampio intervallo di temperature da -20°C a +140°C (PVDF) e da 0°C a 80°C (PP-H), con una resistenza alla pressione fino a 10 bar. Disponibili in dimensioni da d16 a d500 mm, questi materiali vengono assemblati tramite saldatura a infrarossi avanzata (fusione IR) per prestazioni completamente tracciabili e certificate dalla prova di pressione.

Più leggeri e facili da installare rispetto alle soluzioni metalliche, i polimeri permettono anche prefabbricazione e installazione modulare, contribuendo a ridurre il tempo, i costi e la complessità in cantiere. Questo li rende ideali sia per nuove costruzioni sia per retrofit, sostenendo infrastrutture di raffreddamento pronte per il futuro e sostenibili.

Progettato per l’affidabilità a tenuta stagna

I sistemi di tubazioni in polimero sono progettati per una tenuta assoluta grazie alla saldatura a fusione infrarossa. Ogni componente per DLC viene testato alla pressione al 100% ed è completamente tracciabile, garantendo la massima affidabilità in ambienti mission-critical ad alta pressione.

Ottimizzato per prestazioni e durata

Realizzati con polimeri ad alte prestazioni come polipropilene (PP), polivinilidene fluoruro (PVDF) e termoplastici avanzati, i nostri sistemi offrono un flusso superiore, compatibilità chimica e isolamento termico. Progettati per una durata superiore a 25 anni con manutenzione minima, anche sotto carico costante.

Distribuzione rapida ed efficiente

Soluzioni leggere e modulari consentono installazioni rapide in cantiere o tramite moduli prefabbricati. Grazie alla nostra presenza globale e al supporto ingegneristico, puoi ottimizzare la distribuzione dei sistemi DLC dalla progettazione alla messa in servizio.

Supporto al raffreddamento sostenibile nei data center

I sistemi di tubazioni in polimero sono 100% esenti da corrosione e hanno una conduttività termica inferiore rispetto ai tubi metallici. I sistemi GF sono compatibili con fluidi a base glicolica a basse emissioni e sono realizzati con materiali riciclabili, per supportare gli obiettivi ESG.

Innovazioni per il Technology Cooling System (TCS)

LiquidCore

Affidabilità mission-critical per il nucleo

Il sistema LiquidCore è una tubazione in polimero progettata per il raffreddamento a liquido diretto al chip a singola fase, garantendo un flusso affidabile tra l’unità di distribuzione del refrigerante e la piastra fredda. Combina un portafoglio prodotti completo con ingegneria su misura per abilitare progetti ottimizzati e prefabbricazione precisa, facilitando un’installazione rapida.

Controllo mission-critical con la nuova multi control valve

Valvola Multifunzione

Controllo mission-critical per data center

La Multi Control Valve combina controllo di flusso preciso, misurazione dell’energia termica, attuazione e tecnologia sensoristica avanzata in un unico dispositivo intelligente e compatto. Progettata per ambienti di raffreddamento dinamici nei data center, riduce la complessità del sistema offrendo controllo e trasparenza necessari per prestazioni di raffreddamento stabili, efficienti e affidabili.

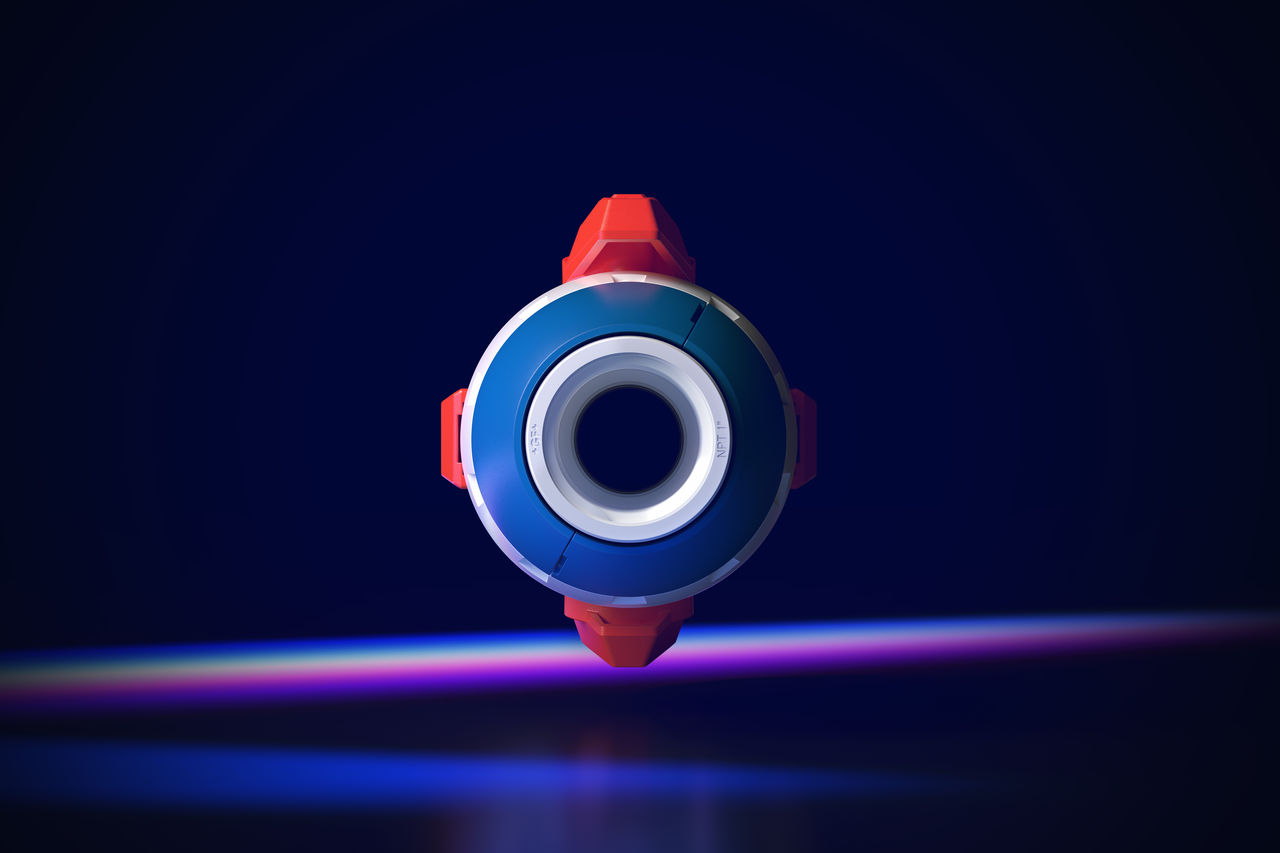

Valvola Quick Connect 700

Connessioni mission-critical per l’integrazione rack

La valvola brevettata dual-ball è stata specificamente sviluppata per il raffreddamento a liquido diretto al chip. Realizzata in PVDF, un polimero esente da corrosione, questa valvola è oltre il 50% più leggera e offre il 25% in più di prestazioni di flusso rispetto alle soluzioni metalliche. Progettata per l’uso tra l’unità di distribuzione del refrigerante (CDU) e i rack server, garantisce una manutenzione rapida e senza perdite grazie a un esclusivo sistema di sicurezza a due mani.

Approfondimenti tecnici per il raffreddamento a liquido diretto

Il ruolo delle tubazioni in polimero nel raffreddamento a liquido diretto

Scopri come la scelta dei materiali influenza la purezza del refrigerante, l’affidabilità, l’installazione e le prestazioni a lungo termine.

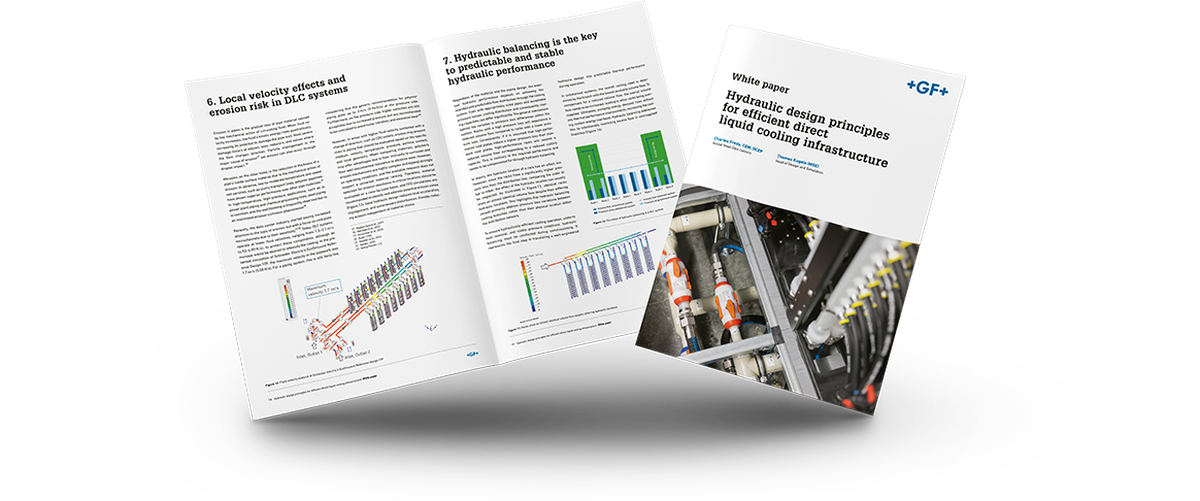

Principi di progettazione idraulica per infrastrutture di raffreddamento a liquido diretto efficienti

Scoprite come la dimensione del sistema, la geometria, la scelta dei componenti e il bilanciamento idraulico influenzano la perdita di pressione e l’efficienza del raffreddamento.

Storie di Successo

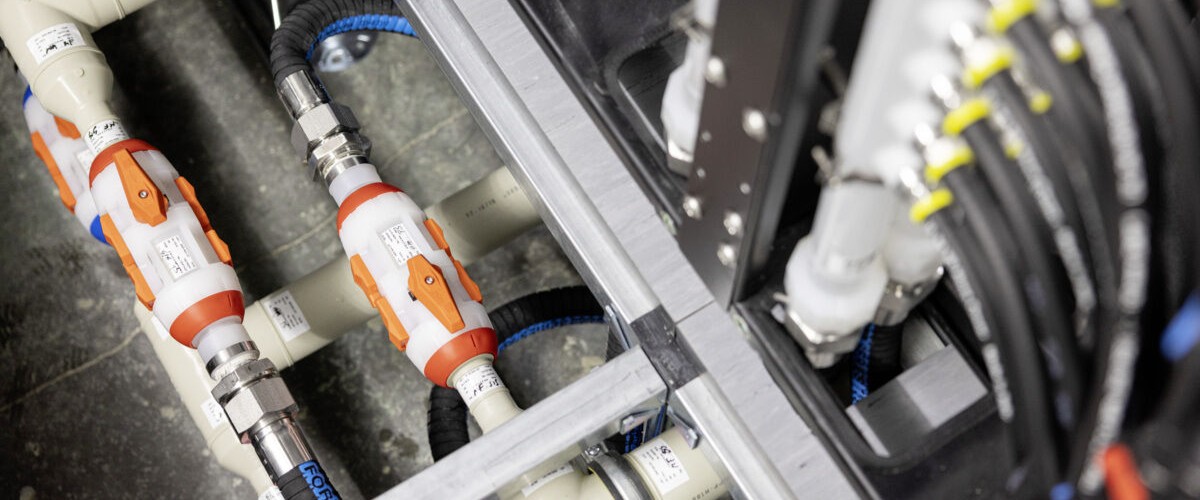

Raffreddamento Scalabile

NETMOUNTAINS, Germania

Per un nuovo data center di colocation a Velbert, Germania, NETMOUNTAINS ha implementato un sistema di raffreddamento scalabile per carichi ad alta densità (fino a 66 kW/rack), con Rittal che ha fornito l’infrastruttura IT chiavi in mano e GF ha fornito tubazioni ingegnerizzate in polimero per lo spazio grigio e lo spazio bianco.

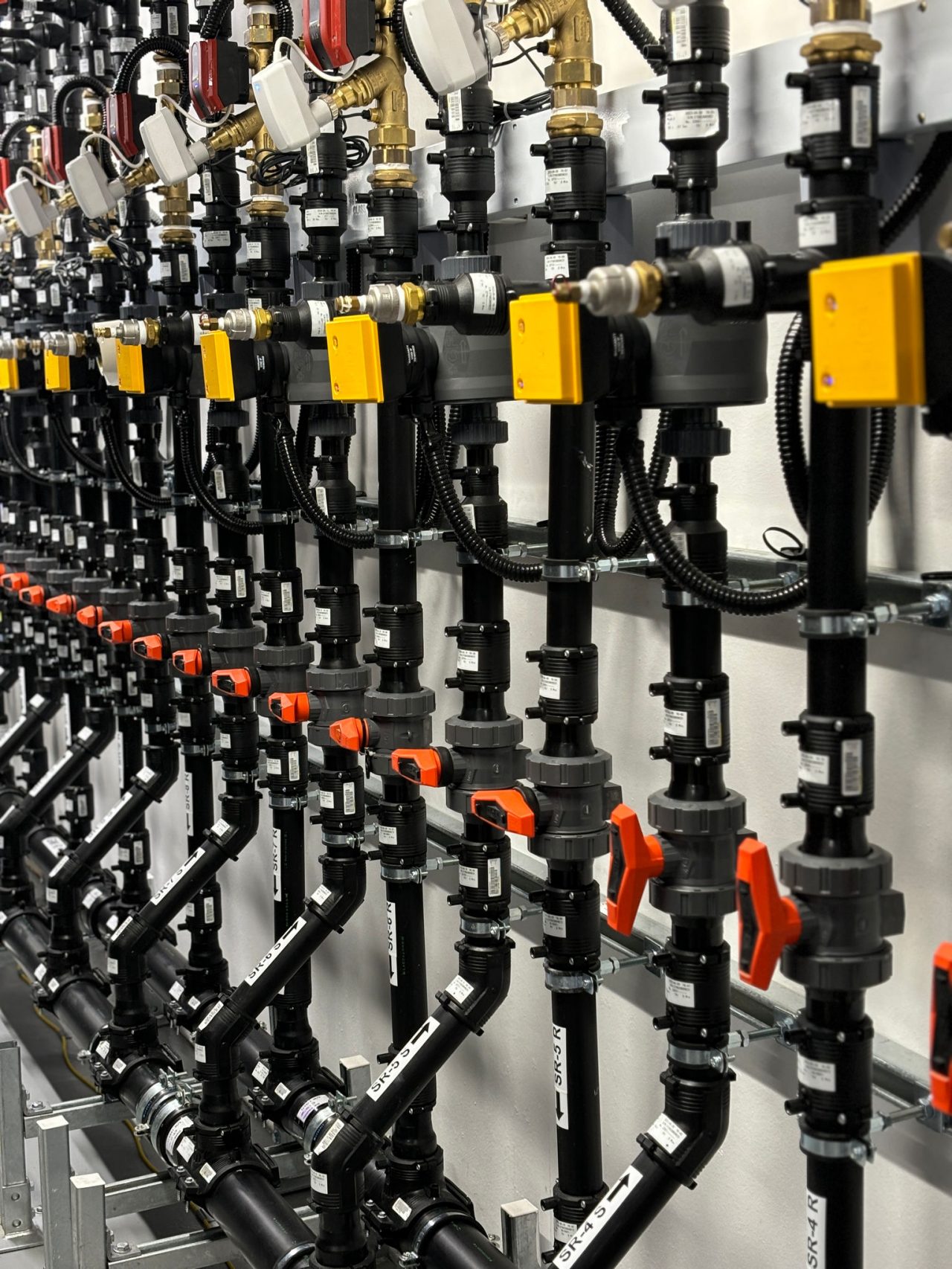

Raffreddamento DC Tropicale

NUS, Singapore

Il Sustainable Tropical Data Center Testbed di NUS è pioniere nell’efficienza energetica del raffreddamento in climi caldi e umidi. Ottiene fino al 40% di risparmio energetico utilizzando tubazioni termoplastiche ad alte prestazioni e prive di corrosione. L’installazione stabilisce nuovi standard per i data center tropicali.

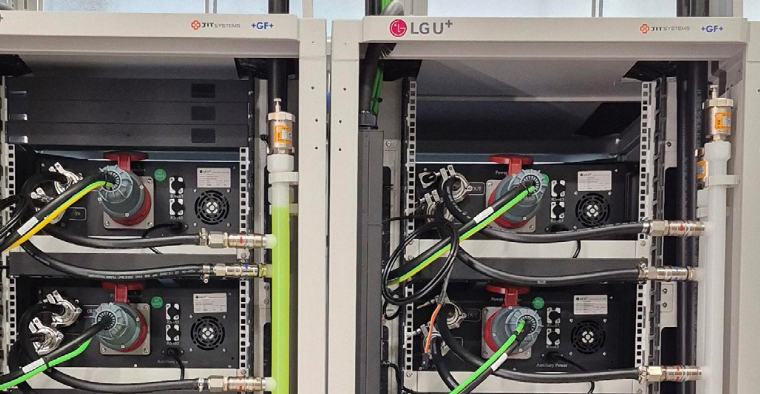

D2C con collettore in PVDF

LG U+, Corea del Sud

Presso il suo AI Data Center Testbed a Pyeongchon 2, LG U+ ha collaborato con GF per validare un sistema collettore in polimero per il raffreddamento diretto al chip di rack da 100kW attraverso una miscela di glicole propilenico (PG25). Il design leggero e privo di corrosione assicura affidabilità a lungo termine, facilità di installazione e ridotto consumo energetico per il pompaggio, sostenendo la strategia IT green di LG U+ con una soluzione pulita ed efficiente.

Domande frequenti

Quali sono i requisiti di qualità del fluido nel raffreddamento diretto al chip e come vengono monitorati?

Nei sistemi DLC, la qualità del fluido è essenziale per proteggere le apparecchiature sensibili e garantire prestazioni termiche affidabili. Il Technology Cooling System (TCS) utilizza tipicamente acqua ad alta purezza o fluidi a base di glicole propilenico (es. PG25), mentre il Facility Water System (FWS) può prevedere tolleranze chimiche differenti.

Sebbene siano ancora diffuse vecchie linee guida ASHRAE, la maggior parte degli operatori adotta oggi specifiche fluide più stringenti, personalizzate per il progetto e spesso sviluppate in collaborazione con gli OEM. La qualità del refrigerante si mantiene tramite:

  • Analisi iniziale del fluido: Effettuata durante la fase di messa in servizio del sistema.

  • Monitoraggio online: Le CDU includono spesso sensori in tempo reale per temperatura, pressione, conducibilità e pH.

  • Test di laboratorio programmati: Ogni 2–6 mesi per refrigeranti acqua/glicole; fino a 12 mesi per fluidi dielettrici stabili.

  • Analisi su evento: Avviata in caso di allarmi, contaminazione visiva o modifiche al sistema.

  • Manutenzione dei filtri: Sostituzione regolare dei filtri nelle CDU per prevenire ostruzioni o formazione di biofilm.



    Portafoglio sensori | Contatta i nostri esperti per saperne di più

Come influisce il materiale delle tubazioni sulla qualità del fluido di raffreddamento e sulle prestazioni del sistema?

Il materiale delle tubazioni può svolgere un ruolo cruciale nel mantenere la purezza del refrigerante e l’efficienza del flusso a lungo termine. Il metallo, attraverso corrosione e rilascio, immette ineluttabilmente contaminanti nel refrigerante, in quantità dipendente dalla chimica del fluido e dall’acciaio utilizzato. A differenza del metallo, i polimeri come PP-H e PVDF non si corrodono. Resistono alla degradazione chimica e mantengono superfici interne lisce, riducendo:

  • Formazione di biofilm e incrostazioni

  • Contaminazione da particelle

  • Resistenza idraulica nel tempo

Un confronto con l’acciaio inox dimostra che i prodotti della corrosione possono ridurre il flusso volumetrico fino all’8% in 10 anni, con conseguente calo rilevabile della portata. I polimeri prevengono tali accumuli e mantengono fluidodinamica costante nell’anello di raffreddamento.

Corrosione dell’acciaio inox borato in acqua e aria umida | Tubi a basso attrito | Contatta i nostri esperti per saperne di più

I sistemi di tubazioni in polimero sono compatibili con i refrigeranti usati nel DLC?

Sì, i polimeri sono compatibili con un’ampia gamma di fluidi ingegnerizzati, tra cui:

  • Acqua deionizzata (acqua DI)

  • Miscele di glicole come etilen-glicole (EG o MEG) e glicole propilenico (PG o MPG)

  • Alcuni fluidi dielettrici (su dichiarazione di compatibilità)

I sistemi di tubazioni di GF mantengono stabilità chimica e integrità di pressione su un ampio intervallo operativo. Consigliamo di consultare il nostro Tool di Resistenza Chimica o i nostri esperti per casi specifici.

Tool di Resistenza Chimica | Contatta i nostri esperti per saperne di più

Perché consigliate il PP-H rispetto al PP-R o altri tipi di polipropilene?

Il PP-H (polipropilene omopolimero) è la scelta preferita per le applicazioni DLC grazie alla sua maggiore cristallinità, che garantisce:

  • Maggiore resistenza meccanica e agli urti

  • Superiore resistenza chimica agli agenti ossidanti

  • Affidabile saldatura a infrarossi con tracciabilità e automazione completa

  • Un superiore coefficiente di progetto (2.0 vs. 1.25) per applicazioni mission-critical

A differenza del PP-R, sviluppato per impiantistica idraulica, il PP-H nasce per la gestione industriale dei fluidi sotto stress termico e chimico. Il sistema PROGEF di GF offre anche un portafoglio completo di raccordi, valvole e strumenti dedicati a circuiti di raffreddamento ad alte prestazioni.



Tool di Resistenza Chimica | Contatta i nostri esperti per saperne di più

Come contribuiscono i sistemi di tubazioni in polimero alla sostenibilità nel Direct Liquid Cooling?

I sistemi di tubazioni in polimero offrono numerosi vantaggi ambientali lungo l’intero ciclo di vita di un’infrastruttura DLC, dalla produzione all’operatività:

  • Basso carbonio incorporato: I termoplastici come PP-H e PVDF hanno punti di fusione molto inferiori rispetto ai metalli come l’acciaio o il rame. Questo significa che serve meno energia nella produzione, riducendo il carbonio incorporato.

  • Materiali leggeri: Rispetto alle tubazioni metalliche, i polimeri sono molto più leggeri, con conseguente riduzione delle emissioni di trasporto sia nella spedizione globale sia nella logistica di installazione.

  • Lunga durata: I sistemi polimerici sono progettati per la massima longevità: resistenti a corrosione, incrostazioni e fouling, prolungano la vita del sistema e riducono frequenza di sostituzioni o riparazioni.

  • Trasparenza ambientale: GF Piping Systems offre Dichiarazioni Ambientali di Prodotto (EPD) per le proprie soluzioni, con dati dettagliati e verificati da terzi sull’impatto dei materiali, consumo energetico e impronta di carbonio.

Scegliere tubazioni in plastica ingegnerizzate garantisce alte prestazioni, affidabilità e riduzione misurabile delle emissioni di carbonio nelle operazioni DLC.

Calcolatore Carbonio

I sistemi di tubazioni in plastica sono sostenibili ed ecologici?

I sistemi di tubazioni in plastica sono progettati all’insegna della sostenibilità ambientale. Molti tipi, come HDPE, PE100, PVC-U e PVC-C, sono realizzati in materiali riciclabili, alcuni come il PVC-U integrano anche materiali rinnovabili. Questi sistemi sono pensati per ridurre il consumo energetico e l’impatto di CO2. Tubi e raccordi termoplastici richiedono molta meno energia in produzione e trasporto rispetto alle tubazioni metalliche, con conseguente riduzione dell’impronta totale di CO2. GF Industry and Infrastructure Flow Solutions fornisce Dichiarazioni Ambientali di Prodotto per i propri prodotti, documentando l’impatto ambientale e i vantaggi in termini di sostenibilità.

Come supporta GF i clienti nella progettazione e installazione di infrastrutture DLC basate su polimeri?

La transizione dalle classiche tubazioni metalliche a quelle in polimero per il Direct Liquid Cooling (DLC) può essere un importante cambiamento — soprattutto per i team di progettazione senza esperienza nei termoplastici. Per questo motivo GF offre supporto completo, dal concept alla messa in esercizio:

  • Supporto alla progettazione: I nostri esperti collaborano con il vostro team per co-progettare layout personalizzati in base ai carichi termici, vincoli edilizi e fluidi preferiti. Forniamo progetti 2D/3D delle tubazioni, analisi degli stress e dettagliate specifiche sui materiali.

  • Servizi di prefabbricazione: Per ridurre la complessità in cantiere e garantire la qualità d’installazione, offriamo prefabbricazione modulare di spezzoni tubo, assiemi e gruppi valvole, il tutto prodotto in ambienti controllati con saldature certificate e prova pressione.

  • Guida all’installazione: Attraverso corsi di formazione certificati, i vostri installatori imparano le best practice per saldatura, movimentazione e assicurazione della qualità, per un funzionamento sicuro e senza perdite fin dal primo giorno.

  • Logistica globale: Le nostre unità prefabbricate vengono spedite in tutto il mondo, semplificando la logistica e accelerando i tempi di progetto.

Questo supporto integrato riduce i rischi di installazione, abbrevia i tempi di messa in funzione e fa sì che anche i team nuovi ai polimeri possano adottare sistemi di flusso pronti DLC in completa sicurezza.

Contatta i nostri esperti per saperne di più

Vuoi saperne di più?

Clicca qui per pianificare una consulenza con uno dei nostri esperti e discutere i requisiti del tuo progetto o qualsiasi altra domanda possa sorgere.
