Refroidissement liquide direct sur puce

Fourniture d'une fiabilité et d'une performance critiques pour les Systèmes de Refroidissement Technologique (TCS) dans les salles blanches.

Application

Refroidissement liquide direct dans les centres de données

Le refroidissement liquide direct (DLC), incluant le refroidissement direct sur puce ou par plaque froide, devient indispensable dans les centres de données haute densité, où le refroidissement par air traditionnel ne suffit plus à gérer les puissances élevées générées par les CPU et GPU pilotés par l'IA. En transférant directement la chaleur des processeurs vers un liquide de refroidissement circulant, tel que le propylène glycol à 25 % (PG25) ou d'autres fluides techniques, le DLC apporte des performances thermiques supérieures, prend en charge des charges par rack de 100 kW et plus, et améliore significativement l'efficacité énergétique.

Dans une configuration typique, le liquide de refroidissement circule dans un Système de Refroidissement Technologique (TCS) jusqu’aux plaques froides montées sur les composants générateurs de chaleur. La chaleur absorbée est ensuite acheminée via une Unité de Distribution du Liquide de Refroidissement (CDU) vers le Système d’Eau de l’Installation (FWS), où elle est rejetée. Le maintien de la pureté du fluide, de la stabilité de la pression et d'une étanchéité parfaite sont essentiels, notamment en raison des microcanaux étroits dans les plaques froides et de la proximité du fluide avec l'électronique sensible.

C’est ici que les systèmes de tuyauterie en polymère offrent un avantage net sur les tuyauteries métalliques. Les matériaux haute performance comme le polypropylène (PP) et le fluorure de polyvinylidène (PVDF) sont résistants à la corrosion, compatibles chimiquement, et aident à préserver la qualité du liquide de refroidissement. Ils fonctionnent de manière fiable sur une large plage de températures allant de -20°C à +140°C (PVDF) et de 0°C à 80°C (PP-H), avec une résistance à la pression jusqu’à 10 bars. Disponibles dans des tailles du d16 au d500 mm, ces matériaux sont assemblés par soudure avancée par fusion infrarouge (IR fusion) pour une performance entièrement traçable et testée sous pression.

Plus légers et plus faciles à installer que les alternatives métalliques, les systèmes en polymère permettent également la préfabrication et le déploiement modulaire, ce qui réduit le temps et le coût d'installation, ainsi que la complexité sur site. Cela les rend idéaux pour les constructions neuves comme pour la rénovation, prêts à soutenir une infrastructure de refroidissement durable et évolutive.

Conçu pour une fiabilité étanche

Les systèmes de tuyauterie en polymère sont conçus pour une étanchéité totale grâce au soudage par fusion infrarouge. Chaque composant pour le DLC subit un test de pression à 100 % et est entièrement traçable, garantissant une fiabilité maximale dans les environnements critiques et à haute pression.

Optimisé pour la performance et la longévité

Fabriqués à partir de polymères haute performance comme le Polypropylène (PP), le Fluorure de Polyvinylidène (PVDF) et de thermoplastiques avancés, nos systèmes offrent un débit supérieur, une compatibilité chimique et une excellente isolation thermique. Ils sont conçus pour durer plus de 25 ans avec un minimum d’entretien, même sous charge constante.

Déploiement rapide et efficace

Des solutions modulaires et légères permettent une installation rapide sur site ou via des modules préfabriqués. Combiné à notre présence mondiale et à notre support d’ingénierie, vous pouvez rationaliser le déploiement de votre système DLC de la conception à la mise en service.

Favoriser un refroidissement durable des centres de données

Les systèmes de tuyauterie en polymère sont 100 % sans corrosion et possèdent une conductivité thermique inférieure à celle des tubes métalliques. Les systèmes de GF sont compatibles avec des fluides glycolés à faibles émissions et sont fabriqués à partir de matériaux recyclables, ce qui vous permet d’atteindre vos objectifs ESG.

Innovations pour le Système de Refroidissement Technologique (TCS)

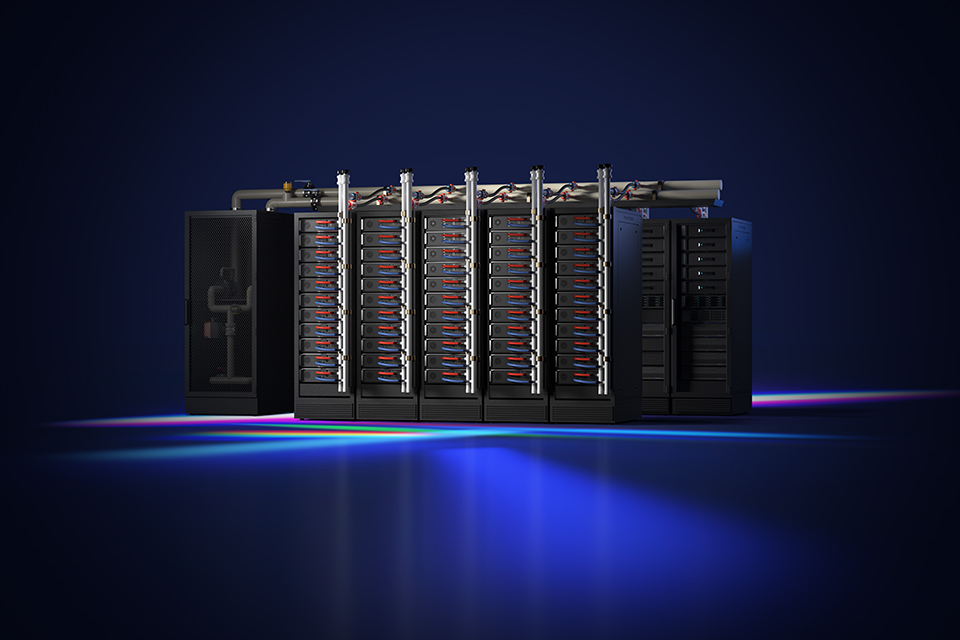

LiquidCore

Fiabilité critique pour le cœur du système

Le système LiquidCore est un système de tuyauterie en polymère conçu pour le refroidissement liquide direct sur puce en mode monophasé, assurant un écoulement fiable du fluide entre l’unité de distribution et la plaque froide. Il allie un portefeuille de produits complet à une ingénierie sur mesure pour permettre des conceptions optimisées et une préfabrication précise facilitant une installation rapide.

Contrôle critique avec la nouvelle vanne multi-contrôle

Vanne de Régulation Multiple

Contrôle critique pour les centres de données

La vanne multi-contrôle réunit la régulation de débit précise, la mesure d’énergie thermique, l’actionnement et une technologie de capteurs avancée dans un seul appareil compact et intelligent. Conçue pour les environnements de refroidissement de centres de données dynamiques, elle réduit la complexité du système tout en fournissant la maîtrise et la transparence nécessaires pour un refroidissement stable, efficace et fiable.

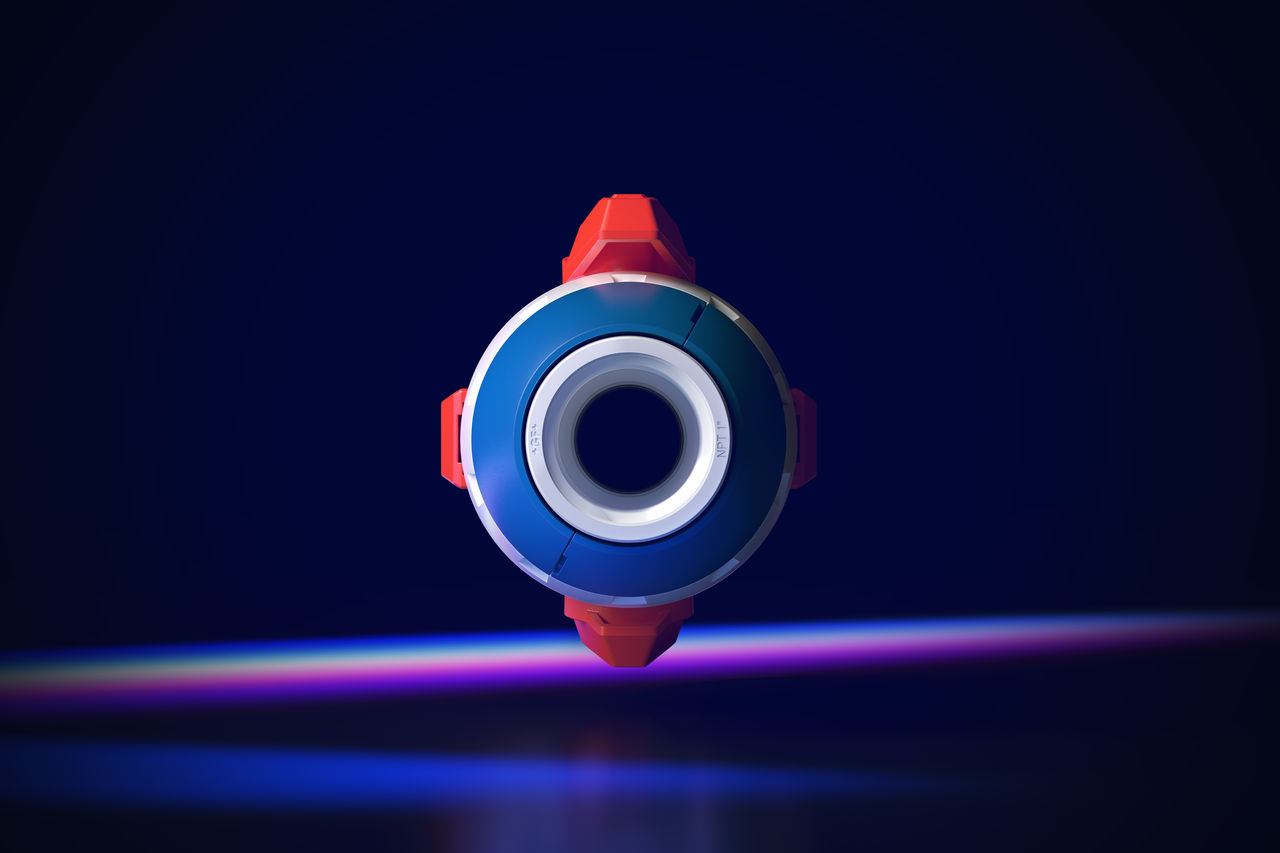

Vanne Quick Connect 700

Connexions critiques pour l'intégration en rack

La vanne à double bille brevetée est spécialement conçue pour le refroidissement liquide direct sur puce. Réalisée en polymère PVDF sans corrosion, cette vanne est plus de 50 % plus légère et offre une performance de débit supérieure de 25 % par rapport aux alternatives métalliques. Conçue pour l’interface entre l’unité de distribution du liquide de refroidissement (CDU) et les racks de serveurs, elle garantit une maintenance rapide et sans éclaboussures grâce à un système unique de verrouillage de sécurité à deux mains.

Perspectives d’ingénierie pour le refroidissement liquide direct

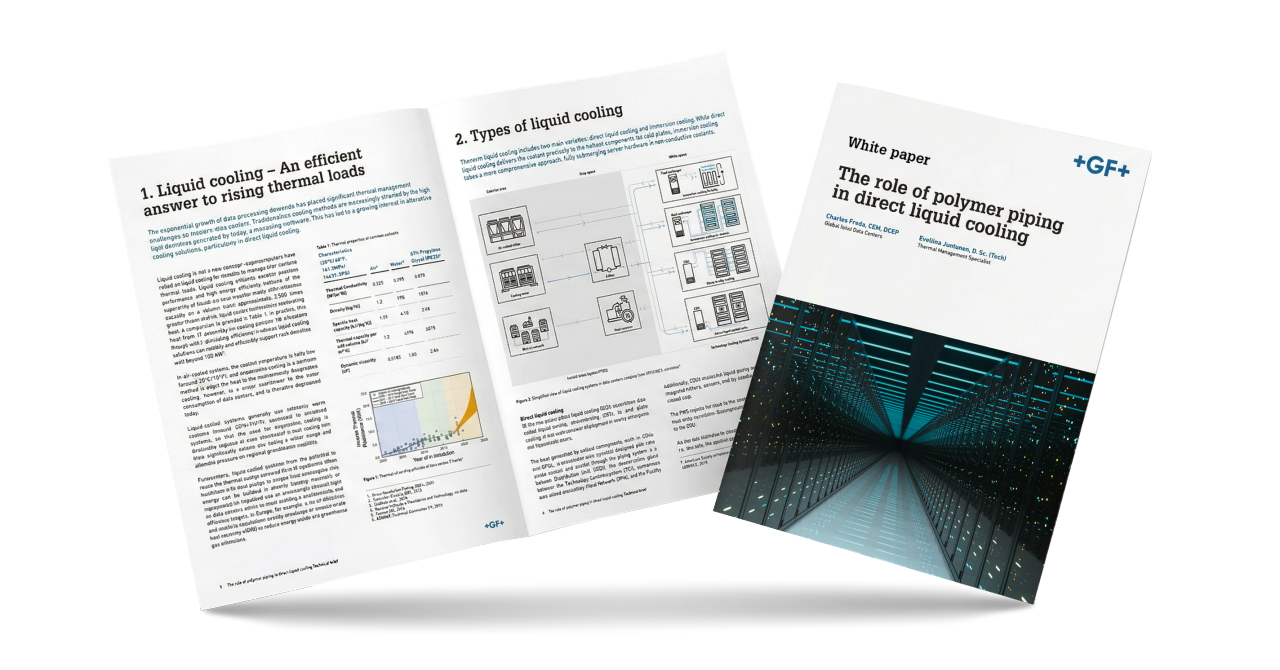

Le rôle de la tuyauterie en polymère dans le refroidissement liquide direct

Découvrez comment le choix des matériaux influence la pureté du liquide de refroidissement, la fiabilité, l'installation et les performances à long terme.

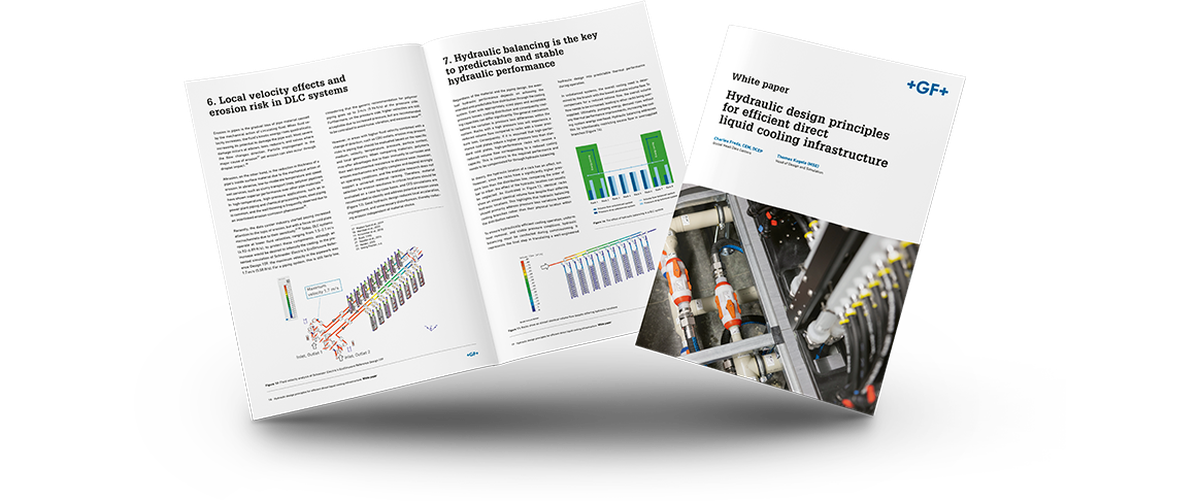

Principes de conception hydraulique pour une infrastructure de refroidissement liquide direct efficace

Découvrez comment le dimensionnement du système, la géométrie, le choix des composants et l'équilibrage hydraulique influent sur la perte de pression et l'efficacité du refroidissement.

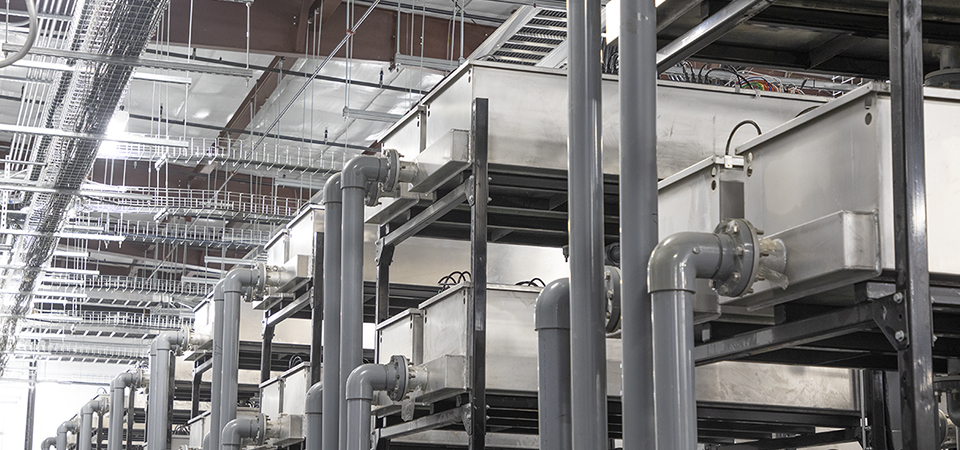

Études de cas

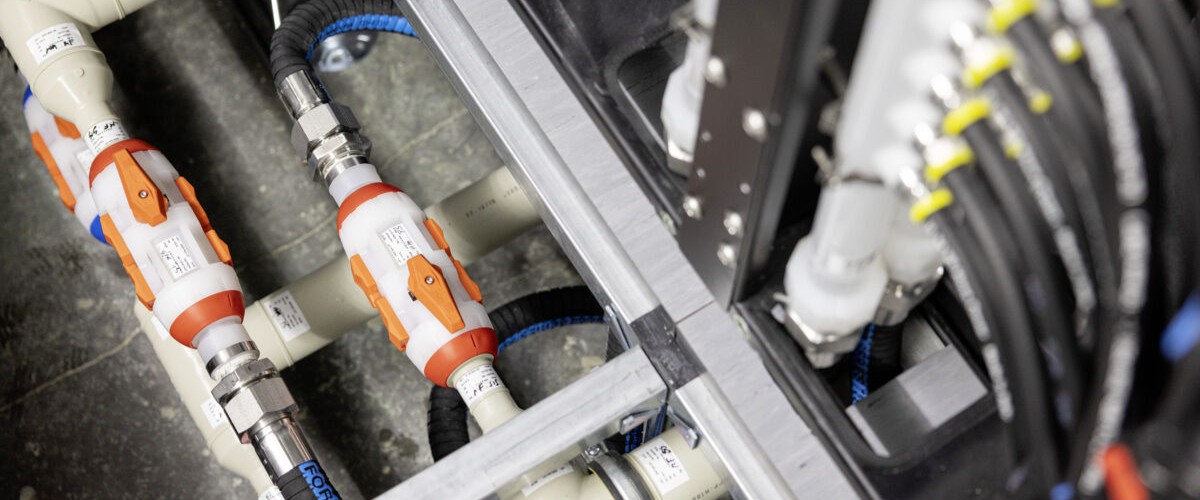

Refroidissement évolutif

NETMOUNTAINS, Allemagne

Pour un nouveau centre de données de colocation à Velbert, en Allemagne, NETMOUNTAINS a mis en place un refroidissement évolutif pour des charges de travail haute densité (jusqu'à 66 kW/rack), avec Rittal fournissant l'infrastructure complète de refroidissement IT et GF fournissant la tuyauterie en polymère conçue pour la grey space et la white space.

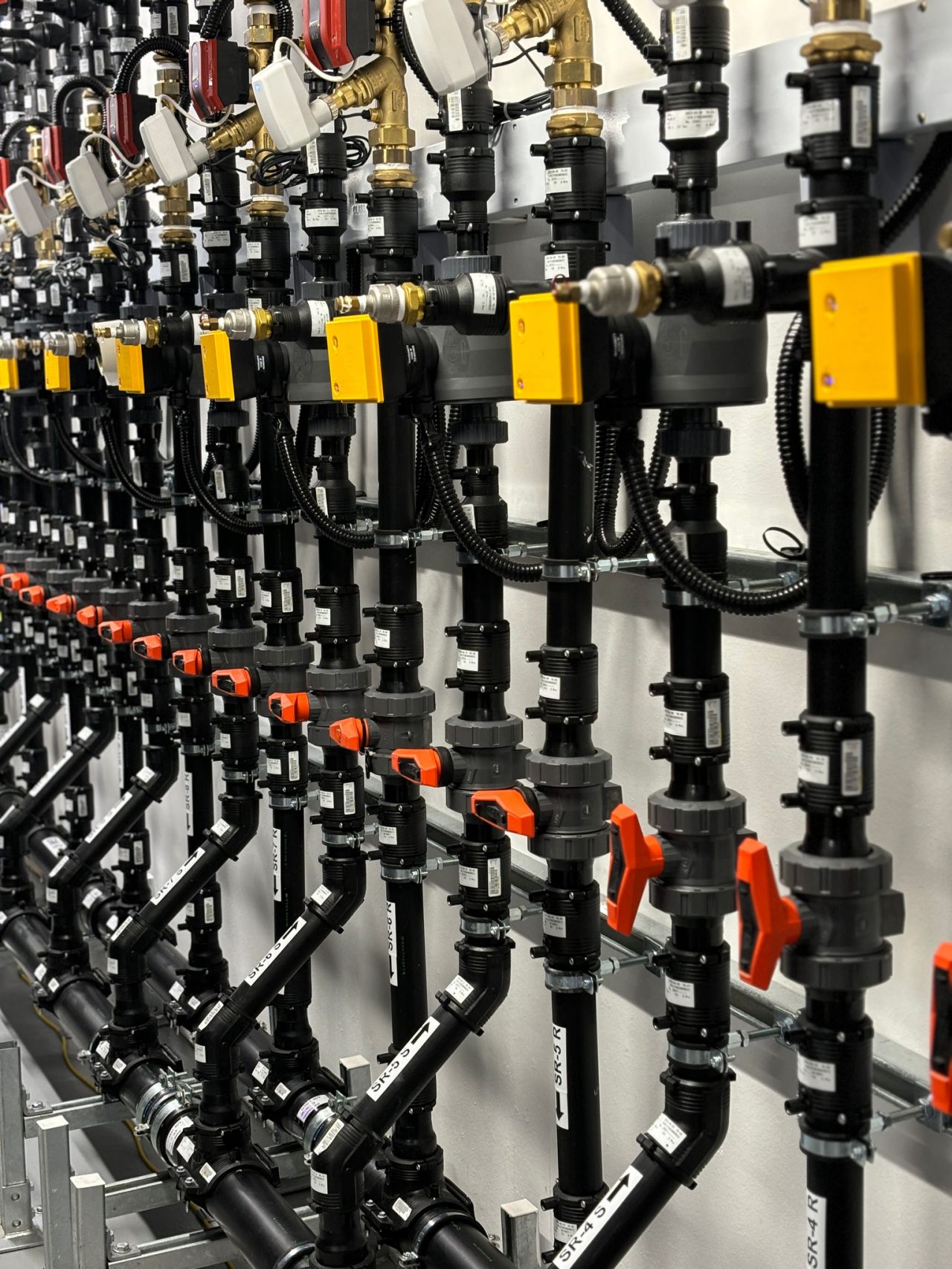

Refroidissement DC tropical

NUS, Singapour

Le banc d’essai de centre de données tropical durable du NUS ouvre la voie au refroidissement écoénergétique dans les climats chauds et humides. Il permet jusqu’à 40 % d’économies d’énergie grâce à des tuyauteries thermoplastiques hautes performances et sans corrosion. L’ensemble établit de nouveaux standards pour les centres de données tropicaux.

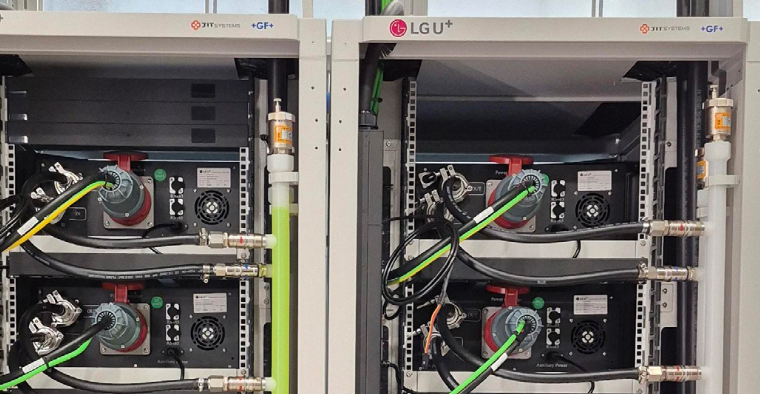

D2C avec collecteur PVDF

LG U+, Corée du Sud

Sur son banc d’essai de centre de données IA à Pyeongchon 2, LG U+ s’est associé à GF pour valider un système de collecteur en polymère destiné au refroidissement direct sur puce de racks de 100 kW, utilisant un mélange de propylène glycol (PG25). La conception légère et sans corrosion assure fiabilité à long terme, installation aisée et réduction de l’énergie de pompage, contribuant ainsi à la stratégie Green IT de LG U+ par une solution propre et efficace.

FAQs

Quelles sont les exigences de qualité du fluide dans le refroidissement liquide direct sur puce et comment sont-elles surveillées ?

Dans les systèmes DLC, la qualité du fluide est essentielle pour protéger les équipements sensibles et garantir des performances thermiques fiables. Le Système de Refroidissement Technologique (TCS) utilise généralement de l’eau à haute pureté ou des liquides de refroidissement à base de propylène glycol (par ex. PG25), tandis que le Système d’Eau de l’Installation (FWS) peut avoir d’autres tolérances chimiques.

Bien que d’anciennes lignes directrices ASHRAE circulent encore, la plupart des opérateurs appliquent aujourd’hui des spécifications de fluide plus strictes et spécifiques au projet, souvent développées en collaboration avec les OEM. La qualité du liquide de refroidissement est maintenue par :

  • Analyse initiale du fluide : Réalisée lors de la mise en service du système.

  • Surveillance en ligne : Les CDU intègrent souvent des capteurs en temps réel pour la température, la pression, la conductivité et le pH.

  • Tests de laboratoire programmés : Tous les 2 à 6 mois pour les refroidissants eau/glycol ; jusqu’à 12 mois pour les fluides diélectriques stables.

  • Analyse basée sur l’événement : Déclenchée par des alarmes, une contamination visuelle ou des changements dans le système.

  • Entretien des filtres : Remplacement régulier des filtres dans les CDU pour éviter l’encrassement ou le développement de biofilm.



    Portfolio capteurs | Contactez nos experts pour en savoir plus

Comment le choix du matériau de tuyauterie influence-t-il la qualité du fluide de refroidissement et la performance du système ?

Le matériau de la tuyauterie peut jouer un rôle essentiel pour préserver la pureté du liquide et l’efficacité du débit à long terme. Les conduites métalliques, du fait de la corrosion et du relargage, finissent par libérer des contaminants dans le fluide, la quantité dépendant de la chimie du liquide et de l’acier utilisé. À la différence des conduites métalliques, les polymères tels que le PP-H et le PVDF ne se corrodent pas. Ils résistent à la dégradation chimique et gardent une surface interne lisse, limitant :

  • la formation de biofilm et de tartre

  • la contamination particulaire

  • l’augmentation de la résistance hydraulique dans le temps

Une comparaison avec l’acier inoxydable montre que les produits de corrosion peuvent réduire le débit de volume jusqu’à 8 % après 10 ans, ce qui entraîne une baisse mesurable du débit. Les polymères évitent ce type de dépôts et maintiennent des flux stables et homogènes dans la boucle de refroidissement.

Corrosion de l’acier inoxydable boré dans l’eau et l’air humide | Tuyaux à faible friction | Contactez nos experts pour en savoir plus

Les systèmes de tuyauteries en polymère sont-ils compatibles avec les liquides de refroidissement utilisés dans le DLC ?

Oui, les polymères sont compatibles avec une large gamme de fluides techniques, notamment :

  • Eau déminéralisée (eau DI)

  • Mélanges glycolés tels que l’éthylène-glycol (EG ou MEG) et le propylène-glycol (PG ou MPG)

  • Certains fluides diélectriques (à confirmer selon compatibilité)

Les systèmes de tuyauterie GF garantissent la stabilité chimique et l’intégrité sous pression dans une large plage d’utilisation. Nous recommandons l’utilisation de notre Outil de Résistance Chimique ou l’avis de nos experts pour chaque cas spécifique.

Outil de Résistance Chimique | Contactez nos experts pour en savoir plus

Pourquoi recommandez-vous le PP-H plutôt que le PP-R ou d’autres types de polypropylène ?

Le PP-H (polypropylène homopolymère) est le choix privilégié pour les applications DLC en raison de sa cristallinité supérieure, ce qui se traduit par :

  • Une meilleure résistance mécanique et aux chocs

  • Excellente résistance chimique aux agents oxydants

  • Soudage infra-rouge fiable avec traçabilité complète et automatisation

  • Facteur de sécurité supérieur (2.0 contre 1.25) pour les applications critiques

Contrairement au PP-R, conçu pour la plomberie, le PP-H est développé pour le transfert industriel des fluides soumis à des contraintes thermiques et chimiques. Le système PROGEF de GF offre également un large portefeuille de raccords, vannes et outils adaptés aux circuits de refroidissement haute performance.



Outil de Résistance Chimique | Contactez nos experts pour en savoir plus

Comment les systèmes de tuyauterie en polymère contribuent-ils à la durabilité dans le refroidissement liquide direct ?

Les systèmes de tuyauterie en polymère offrent de multiples avantages environnementaux tout au long du cycle de vie d'une infrastructure de Refroidissement Liquide Direct (DLC), de la fabrication à l'exploitation :

  • Faible carbone incorporé : Les thermoplastiques comme le PP-H et le PVDF présentent des points de fusion bien plus bas que les métaux tels que l’acier ou le cuivre. Cela signifie que moins d’énergie est nécessaire lors de la fabrication, ce qui réduit le carbone incorporé.

  • Matériaux légers : Par rapport à la tuyauterie métallique, les polymères sont beaucoup plus légers, ce qui permet de réduire les émissions liées au transport lors des livraisons et de l’installation mondiale.

  • Durée de vie longue : Les systèmes en polymère sont conçus pour durer — résistants à la corrosion, à l’encrassement et au tartre, ce qui allonge la durée de vie du système et réduit la fréquence des remplacements ou réparations.

  • Transparence environnementale : GF Piping Systems fournit des Déclarations Environnementales des Produits (EPD) pour ses systèmes de tuyauterie, fournissant des données détaillées et vérifiées par des tiers sur l’impact des matériaux, la consommation d’énergie et l’empreinte carbone.

Choisir des tuyauteries plastiques techniques permet de performer au plus haut niveau, en assurant fiabilité et réductions carbone mesurables dans les opérations DLC.

Calculateur Carbone

Les systèmes de tuyauterie plastique sont-ils écologiques et durables ?

Les systèmes de tuyauterie plastique sont conçus dans une démarche de développement durable. Plusieurs types, tels que le PEHD, le PE100, le PVC-U et le PVC-C, sont fabriqués à partir de matériaux recyclables, certains, comme le PVC-U, intégrant des matériaux renouvelables. Ces systèmes sont conçus pour réduire la consommation d’énergie et l’empreinte carbone. Les tuyaux et raccords thermoplastiques nécessitent beaucoup moins d’énergie lors de leur fabrication et de leur transport que les systèmes de tuyauterie métallique, ce qui se traduit par une diminution globale de l’empreinte carbone (CO2). GF Industry and Infrastructure Flow Solutions fournit des Déclarations Environnementales de Produit qui détaillent leurs impacts environnementaux et leurs avantages en termes de durabilité.

Comment GF accompagne-t-il ses clients dans la conception et l'installation d'une infrastructure DLC en polymère ?

La transformation des tuyauteries métalliques traditionnelles vers des systèmes en polymère pour le Refroidissement Liquide Direct (DLC) peut représenter un défi important — notamment pour les équipes d'ingénierie qui ne sont pas familières avec les thermoplastiques. C’est pourquoi GF offre un accompagnement complet, de la conception à la mise en service :

  • Soutien à la conception : Nos experts travaillent en étroite collaboration avec votre équipe pour co-concevoir des schémas sur mesure selon vos charges thermiques, les contraintes du bâtiment et les fluides ciblés. Nous fournissons des plans de tuyauterie 2D/3D, une analyse de contrainte, et des spécifications de matériaux détaillées.

  • Services de préfabrication : Pour réduire la complexité sur site et garantir la qualité d’installation, nous proposons la préfabrication modulaire de segments de tuyauterie, sous-ensembles et groupes de vannes, le tout réalisé en environnement contrôlé avec soudure certifiée et tests de pression.

  • Assistance à l’installation : Grâce à nos formations certifiées, vos installateurs acquièrent les bonnes pratiques de soudage, de manipulation et d’assurance qualité, garantissant une performance sûre et sans fuite dès le premier jour.

  • Logistique mondiale : Nos ensembles préfabriqués sont expédiés à l’international, ce qui réduit l’effort de coordination et accélère le calendrier du projet.

Ce support intégré réduit le risque d'installation, raccourcit les délais de déploiement, et assure que même les équipes novices en polymère peuvent adopter des systèmes d’écoulement prêts DLC en toute sérénité.

Contactez nos experts pour en savoir plus

Voulez-vous en savoir plus ?

Cliquez ici pour programmer une consultation avec l’un de nos experts et discuter de votre projet ou poser vos questions complémentaires.
