Refroidissement liquide direct-to-chip

Nous fournissons la fiabilité et les performances essentielles aux systèmes de refroidissement technologique (TCS) dans les salles informatiques.

Application

Refroidissement liquide direct dans les data centers

Le refroidissement liquide direct (DLC), incluant le refroidissement direct sur puce ou par plaque froide, devient indispensable dans les centres de données haute densité, où le refroidissement par air traditionnel ne suffit plus à gérer les puissances élevées générées par les CPU et GPU pilotés par l'IA. En transférant directement la chaleur des processeurs vers un liquide de refroidissement circulant, tel que le propylène glycol à 25 % (PG25) ou d'autres fluides techniques, le DLC apporte des performances thermiques supérieures, prend en charge des charges par rack de 100 kW et plus, et améliore significativement l'efficacité énergétique.

Dans une configuration typique, le liquide de refroidissement circule dans un Système de Refroidissement Technologique (TCS) jusqu’aux plaques froides montées sur les composants générateurs de chaleur. La chaleur absorbée est ensuite acheminée via une Unité de Distribution du Liquide de Refroidissement (CDU) vers le Système d’Eau de l’Installation (FWS), où elle est rejetée. Le maintien de la pureté du fluide, de la stabilité de la pression et d'une étanchéité parfaite sont essentiels, notamment en raison des microcanaux étroits dans les plaques froides et de la proximité du fluide avec l'électronique sensible.

C’est ici que les systèmes de tuyauterie en polymère offrent un avantage net sur les tuyauteries métalliques. Les matériaux haute performance comme le polypropylène (PP) et le fluorure de polyvinylidène (PVDF) sont résistants à la corrosion, compatibles chimiquement, et aident à préserver la qualité du liquide de refroidissement. Ils fonctionnent de manière fiable sur une large plage de températures allant de -20°C à +140°C (PVDF) et de 0°C à 80°C (PP-H), avec une résistance à la pression jusqu’à 10 bars. Disponibles dans des tailles du d16 au d500 mm, ces matériaux sont assemblés par soudure avancée par fusion infrarouge (IR fusion) pour une performance entièrement traçable et testée sous pression.

Plus légers et plus faciles à installer que les alternatives métalliques, les systèmes en polymère permettent également la préfabrication et le déploiement modulaire, ce qui réduit le temps et le coût d'installation, ainsi que la complexité sur site. Cela les rend idéaux pour les constructions neuves comme pour la rénovation, prêts à soutenir une infrastructure de refroidissement durable et évolutive.

Conçus pour une fiabilité étanche garantie

Les systèmes de tuyauterie polymères sont conçus pour une étanchéité absolue grâce au soudage par fusion infrarouge. Chaque composant destiné au refroidissement liquide direct (DLC) est soumis à un test de pression à 100 % et est entièrement traçable, garantissant une fiabilité maximale dans des environnements haute pression et critiques.

Optimisés pour la performance et la durabilité

Construits à partir de polymères haute performance tels que le polypropylène (PP), le fluorure de polyvinylidène (PVDF) et d’autres thermoplastiques avancés, nos systèmes garantissent un débit optimal, une compatibilité chimique et une isolation thermique supérieure. Ils sont conçus pour offrir une durée de vie de plus de 25 ans avec un entretien minimal, même sous charge constante.

Déploiement rapide et efficace

Des solutions légères et modulaires permettent une installation rapide, sur site ou via des modules préfabriqués. Associées à notre présence mondiale et à notre support en ingénierie, elles vous permettent de rationaliser le déploiement des systèmes DLC, de la conception jusqu’à la mise en service.

Soutenir un refroidissement durable des data centers

Les systèmes de tuyauterie polymères sont 100 % résistants à la corrosion et présentent une conductivité thermique plus faible que les tuyaux métalliques. Les systèmes GF sont compatibles avec des fluides à base de glycol à faibles émissions et fabriqués à partir de matériaux recyclables, soutenant ainsi vos objectifs ESG.

Innovations pour le Système de Refroidissement Technologique (TCS)

LiquidCore

Fiabilité critique pour le cœur de l’installation

Le système LiquidCore est une solution de tuyauterie polymère conçue pour le refroidissement liquide direct sur puce en boucle simple, assurant un flux fiable de liquide entre l’unité de distribution de refroidissement et la plaque froide. Il associe une gamme de produits complète à une ingénierie sur mesure pour permettre des conceptions optimisées et une préfabrication précise, facilitant une installation rapide.

Contrôle critique avec la nouvelle vanne Multi Control

Vanne Multi Control

Contrôle essentiel pour les centres de données

La vanne Multi Control combine un contrôle précis du débit, la mesure d’énergie thermique, l’actionnement et une technologie de capteur avancée dans un seul appareil compact et intelligent. Conçue pour les environnements de refroidissement dynamiques des centres de données, elle réduit la complexité du système tout en offrant le contrôle et la transparence nécessaires pour une performance de refroidissement stable, efficace et fiable.

Vanne Quick Connect 700

Connexions critiques pour l’intégration en rack

La vanne à double sphère brevetée a été spécialement conçue pour le refroidissement liquide direct sur puce. Fabriquée en polymère PVDF résistant à la corrosion, cette vanne est plus de 50 % plus légère et offre 25 % de performance de débit en plus que les alternatives métalliques. Conçue pour un usage entre l’unité de distribution de refroidissement (CDU) et les racks de serveurs, elle permet une maintenance rapide, sans éclaboussures, grâce à un système de verrouillage de sécurité unique à deux mains.

Conseils pratiques pour le Direct Liquid Cooling

Le rôle des conduites en polymère dans le Direct Liquid Cooling

Découvrez comment le choix des matériaux influe sur la pureté du fluide de refroidissement, la fiabilité, l'installation et les performances à long terme.

Principes de conception hydraulique pour un système de Direct Liquid Cooling efficace

Découvrez comment le dimensionnement du système, la géométrie, le choix des composants et le réglage hydraulique influencent les pertes de charge et l'efficacité du refroidissement.

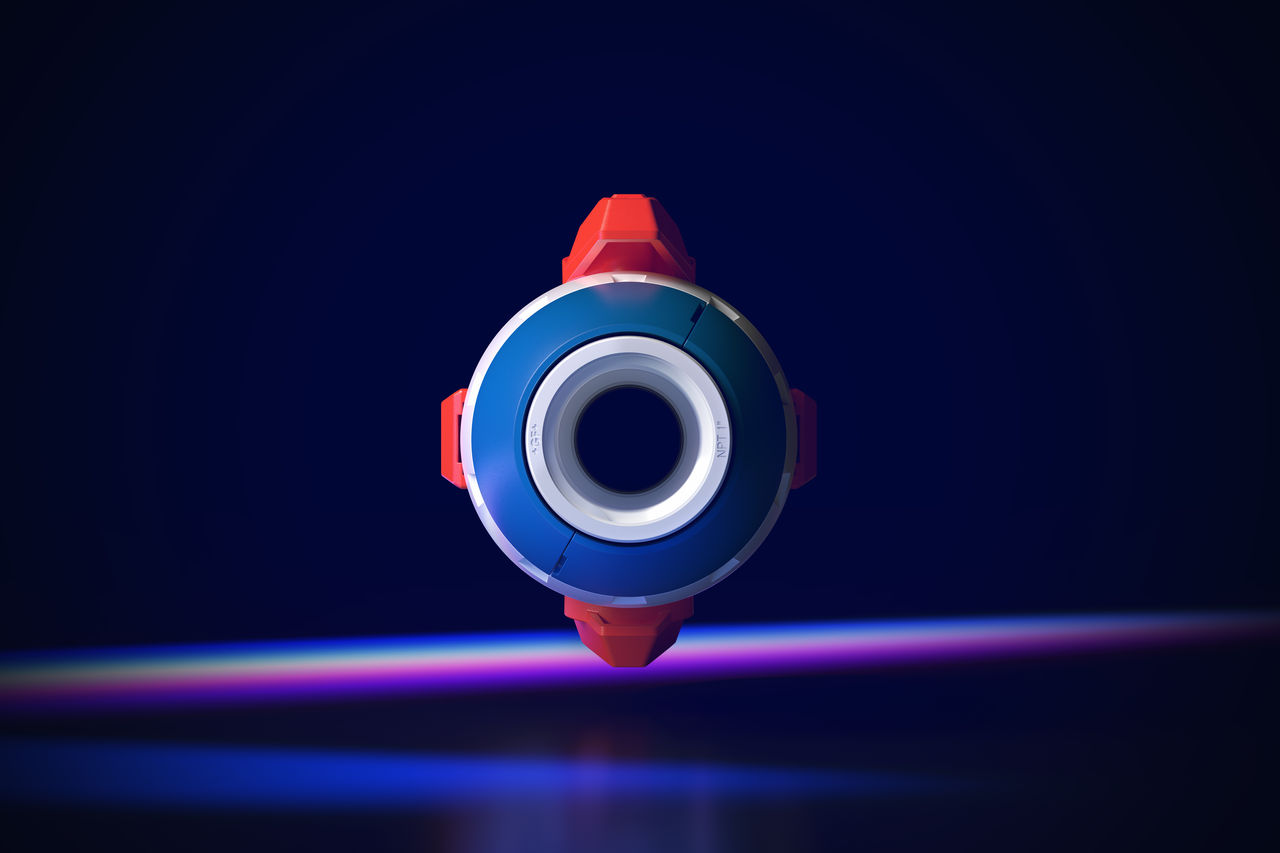

Des connexions essentielles garanties par la vanne Quick Connect 700

Révolutionner les connexions de refroidissement liquide direct-sur-puce avec la première vanne d’accouplement rapide entièrement en polymère au monde.

La vanne Quick Connect  est une vanne à double bille brevetée, spécialement conçue pour le refroidissement liquide direct (DLC) dans les data centers.
Fabriquée en polymère PVDF résistant à la corrosion, elle est plus de 50 % plus légère et offre une performance d’écoulement supérieure de 25 % par rapport aux alternatives métalliques.

Conçue pour être utilisée entre l’unité de distribution du liquide de refroidissement (CDU) et les racks serveurs, elle permet une maintenance rapide et sans fuite grâce à un système de sécurité unique à deux mains.

Avec une durée de vie de 25 ans, une classification d’inflammabilité UL 94 V-0, et une Déclaration Environnementale de Produit (EPD) vérifiée, elle représente le choix intelligent et durable pour une infrastructure de refroidissement critique.

Réalisations

Préfabiraction hors-site

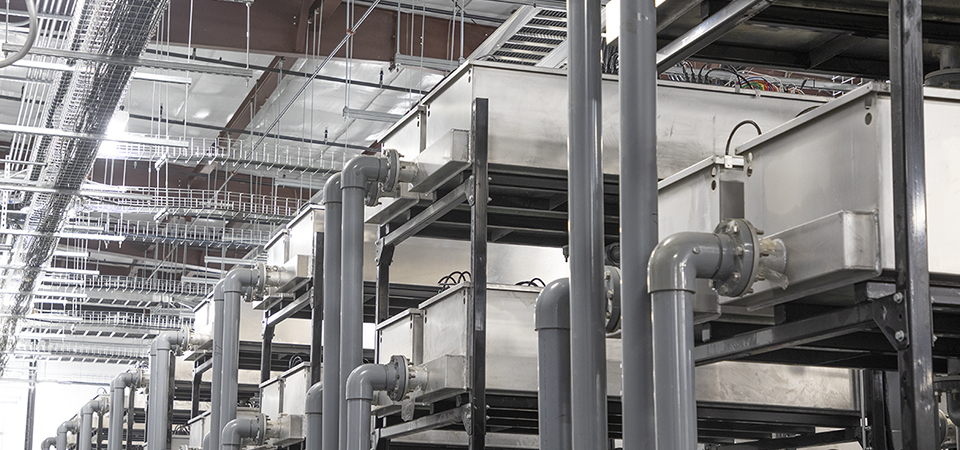

Rhodium ENT, USA

Rhodium Enterprises, une société de data centers spécialisée dans le minage de bitcoin, utilise le refroidissement par immersion afin de maximiser l’efficacité en immergeant totalement les serveurs.
Pour son nouveau data center de Temple, Texas, Rhodium a conçu un vaste réseau de tuyauterie pour soutenir cette méthode de refroidissement avancée.

Refroidissement tropical des data centers

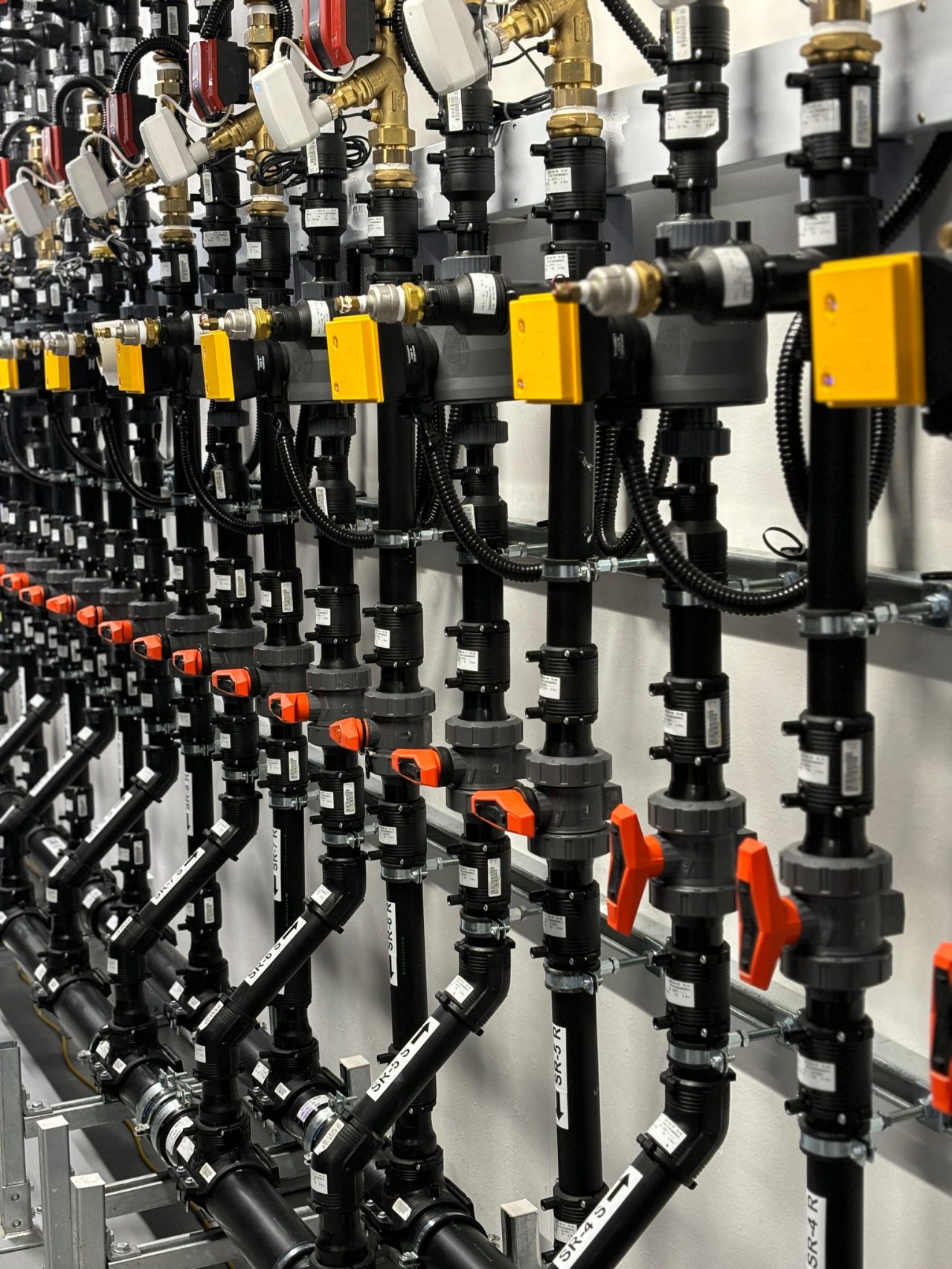

NUS, Singapour

Le Sustainable Tropical Data Center Testbed de la NUS est un projet pionnier en matière de refroidissement écoénergétique dans des climats chauds et humides.

Grâce à l’utilisation de tuyauteries thermoplastiques haute performance et sans corrosion, il permet de réaliser jusqu’à 40 % d’économies d’énergie.
Cette installation définit de nouvelles normes pour les data centers en climat tropical.

D2C avec collecteur en PVDF

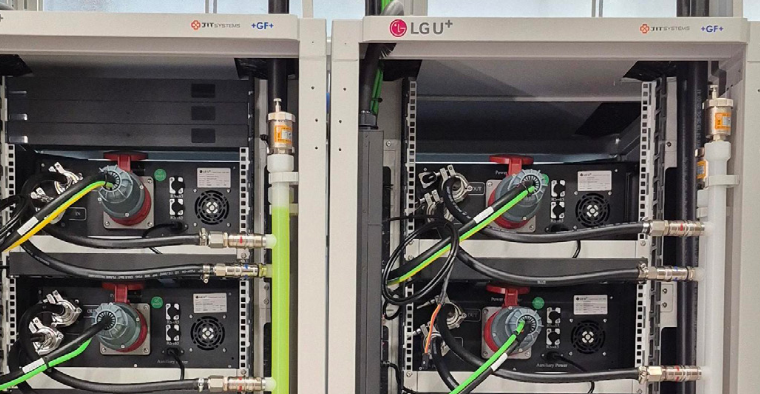

LG U+, Corée du Sud

Dans son AI Data Center Testbed de Pyeongchon 2, LG U+ s’est associé à GF pour valider un système de collecteur polymère destiné au refroidissement direct-sur-puce (D2C) de racks de 100 kW utilisant un mélange de propylène glycol (PG25).
Sa conception légère et sans corrosion garantit une fiabilité à long terme, une installation simplifiée et une réduction de l’énergie de pompage, soutenant ainsi la stratégie Green IT de LG U+ grâce à une solution propre et efficace.

FAQ

Quelles sont les exigences de qualité du fluide dans le refroidissement liquide direct-sur-puce (D2C) et comment sont-elles surveillées ?

Dans les systèmes de refroidissement liquide direct (DLC), la qualité du fluide est essentielle pour protéger les équipements sensibles et garantir des performances thermiques fiables.
Le Technology Cooling System (TCS) utilise généralement de l’eau haute pureté ou des fluides à base de propylène glycol (ex. PG25), tandis que le Facility Water System (FWS) peut présenter des tolérances chimiques différentes.

Bien que d’anciennes directives ASHRAE circulent encore, la plupart des opérateurs appliquent désormais des spécifications de fluide plus strictes et spécifiques à chaque projet, souvent établies en collaboration avec les OEM.

La qualité du fluide est maintenue grâce à :

  • Analyse initiale du fluide : réalisée lors de la mise en service du système.

  • Surveillance en ligne : les CDU intègrent souvent des capteurs en temps réel pour la température, la pression, la conductivité et le pH.

  • Tests programmés en laboratoire : tous les 2 à 6 mois pour les fluides eau/glycol ; jusqu’à 12 mois pour les fluides diélectriques stables.

  • Analyses ponctuelles : déclenchées par des alarmes, une contamination visible ou des changements du système.

  • Entretien des filtres : remplacement régulier des filtres dans les CDU pour éviter l’encrassement ou la formation de biofilm.

    Gamme des sondes | Contactez nos experts pour en savoir plus

Comment le matériau de tuyauterie influence-t-il la qualité du fluide de refroidissement et la performance du système ?

Le matériau de tuyauterie joue un rôle essentiel dans le maintien de la pureté du fluide de refroidissement et de l’efficacité hydraulique à long terme.
Les tuyauteries métalliques, par la corrosion et le lessivage, libèrent inévitablement des contaminants dans le fluide, en quantité variable selon la chimie du fluide et le type d’acier utilisé.
À l’inverse, les polymères tels que le PP-H et le PVDF ne se corrodent pas. Ils résistent à la dégradation chimique et conservent des surfaces internes lisses, ce qui réduit :

  • La formation de biofilm et de dépôts de tartre

  • La contamination particulaire

  • L’augmentation de la résistance hydraulique au fil du temps

Une comparaison avec l’acier inoxydable montre que les produits de corrosion peuvent réduire le débit volumique de 8 % en 10 ans, entraînant une baisse mesurable du débit.
Les polymères empêchent ce type d’accumulation et préservent une dynamique de fluide constante dans la boucle de refroidissement.

Corrosion de l'acier inoxydable dans l'eau et l'air humide | Tuyauteries à faible friction | Contactez nos experts pour en savoir plus

Les systèmes de tuyauterie polymères sont-ils compatibles avec les fluides de refroidissement utilisés dans le DLC ?

Oui, les polymères sont compatibles avec une large gamme de fluides techniques, notamment :

  • L’eau déionisée (DI water)

  • Les mélanges de glycol, tels que les fluides à base d’éthylène-glycol (EG ou MEG) et de propylène-glycol (PG ou MPG)

  • Certains fluides diélectriques (après validation de compatibilité)

Les systèmes de tuyauterie GF conservent leur stabilité chimique et leur intégrité sous pression sur une large plage de fonctionnement.
Nous recommandons de consulter notre outil de résistance chimique ou de contacter nos experts pour des cas d’utilisation spécifiques.

Outil de résistance chimique | Contactez nos experts pour en savoir plus

Pourquoi recommandez-vous le PP-H plutôt que le PP-R ou d’autres types de polypropylène ?

Le PP-H (polypropylène homopolymère) est le choix privilégié pour les applications DLC grâce à sa cristallinité plus élevée, qui se traduit par :

  • Une résistance mécanique et aux chocs accrue

  • Une meilleure résistance chimique face aux agents oxydants

  • Un soudage infrarouge fiable, entièrement traçable et automatisable

  • Un facteur de conception plus élevé (2,0 contre 1,25) pour les applications critiques

Contrairement au PP-R, conçu pour la plomberie, le PP-H est spécialement développé pour la manutention industrielle de fluides soumis à des contraintes thermiques et chimiques.
Le système PROGEF de GF propose également un portefeuille complet de raccords, vannes et outils, adaptés aux boucles de refroidissement haute performance.



Outil de résistance chimique | Contactez nos experts

Comment les systèmes de tuyauterie polymères contribuent-ils à la durabilité dans le refroidissement liquide direct (DLC) ?

Les systèmes de tuyauterie polymères offrent plusieurs avantages environnementaux tout au long du cycle de vie d’une infrastructure de refroidissement liquide direct (DLC), de la production à l’exploitation :

  • Empreinte carbone réduite : les thermoplastiques tels que le PP-H et le PVDF présentent des points de fusion nettement plus bas que les métaux comme l’acier ou le cuivre. Leur fabrication nécessite donc moins d’énergie, ce qui réduit l’empreinte carbone incorporée.

  • Matériaux légers : comparés aux tuyauteries métalliques, les polymères sont beaucoup plus légers, entraînant une réduction des émissions de transport lors de la logistique d’expédition et d’installation.

  • Longue durée de vie : conçus pour la durabilité, les systèmes polymères sont résistants à la corrosion, à l’encrassement et au tartre, ce qui prolonge leur durée de vie et réduit la fréquence des remplacements ou réparations.

  • Transparence environnementale : GF Industry and Infrastructure Flow Solutions propose des Déclarations Environnementales de Produit (EPD) pour ses solutions de tuyauterie, fournissant des données détaillées et vérifiées par des tiers sur l’impact des matériaux, la consommation d’énergie et l’empreinte carbone.

En choisissant des systèmes de tuyauterie polymères conçus sur mesure, vous associez hautes performances, fiabilité et réduction mesurable de l’empreinte carbone dans vos opérations de refroidissement liquide direct.

Calculateur de Carbone

Les systèmes de tuyauterie en plastique sont-ils respectueux de l’environnement et durables ?

Les systèmes de tuyauterie en plastique sont conçus dans une optique de durabilité environnementale.
De nombreux types, tels que le PEHD, le PE100, le PVC-U et le PVC-C, sont fabriqués à partir de matériaux recyclables, et certains, comme le PVC-U, intègrent même des matières renouvelables.

Ces systèmes sont conçus pour réduire la consommation d’énergie et diminuer l’empreinte carbone. La production et le transport des tuyaux et raccords thermoplastiques nécessitent considérablement moins d’énergie que ceux en métal, ce qui se traduit par une réduction globale des émissions de CO₂.

GF Industry and Infrastructure Flow Solutions fournit des Déclarations Environnementales de Produit (EPD) pour ses solutions, détaillant leur impact environnemental et leurs avantages en matière de durabilité.

Comment GF Industry and Infrastructure Flow Solutions accompagne-t-il ses clients dans la conception et l’installation d’infrastructures DLC à base de polymères ?

Passer des tuyauteries métalliques traditionnelles aux systèmes polymères pour le refroidissement liquide direct (DLC) peut représenter un changement majeur — en particulier pour les équipes d’ingénierie peu familières avec les thermoplastiques.
C’est pourquoi GF propose un accompagnement complet, de la conception à la mise en service :

  • Support à la conception : nos experts collaborent étroitement avec votre équipe pour co-développer des schémas personnalisés, en fonction de vos charges de refroidissement, contraintes de bâtiment et types de fluides privilégiés. Nous fournissons des plans 2D/3D, des analyses de contraintes et des spécifications détaillées des matériaux.

  • Services de préfabrication : afin de réduire la complexité sur site et de garantir la qualité de l’installation, nous proposons la préfabrication modulaire de tronçons de tuyaux, ensembles et groupes de vannes, réalisés en environnements contrôlés avec soudage certifié et tests de pression.

  • Assistance à l’installation : via nos programmes de formation certifiés, vos installateurs apprennent les bonnes pratiques de soudage, de manipulation et d’assurance qualité, garantissant dès le premier jour une performance sûre et sans fuite.

  • Logistique mondiale : nos ensembles préfabriqués sont expédiés dans le monde entier, réduisant les efforts de coordination et permettant des délais de projet plus rapides.

Cet accompagnement intégré réduit les risques d’installation, raccourcit les temps de déploiement, et permet même aux équipes novices en polymères d’adopter en toute confiance des systèmes de circulation prêts pour le DLC.
