直接液冷管路系统

使用高纯、耐腐蚀的管路系统,对数据中心和计算机机房进行高效的直接液体冷却。

系统应用

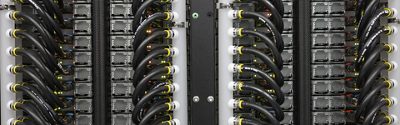

数据中心和计算机机房的直接液体冷却

数据中心的直接液冷方案正在彻底改变操作效率,降低运营支出,并显著改善电力使用效率 (PUE)。与空气冷却相比,液体冷却的热量移除效率高达 1000 倍,更好地支持未来一代高性能 CPU 和 GPU,确保 更优的服务器性能。此外,液冷系统能显著降低电力使用减少碳排放,并减少数据中心的环境影响。虽然使用液冷服务器具有明显的效率优势,但随着加压水越来越接近 CPU,也会引发安全和可靠性的担忧。GF 是世界上高品质承压塑料管道系统和焊接技术的专家,在半导体制造行业拥有30多年经验,可为用户和特定应用开发系统,为所有利益相关者带来真正的附加值。GF产品旨在满足直接液冷应用的严格要求,我们提供可靠、安全和高效的解决方案,以满足您的数据中心需求。

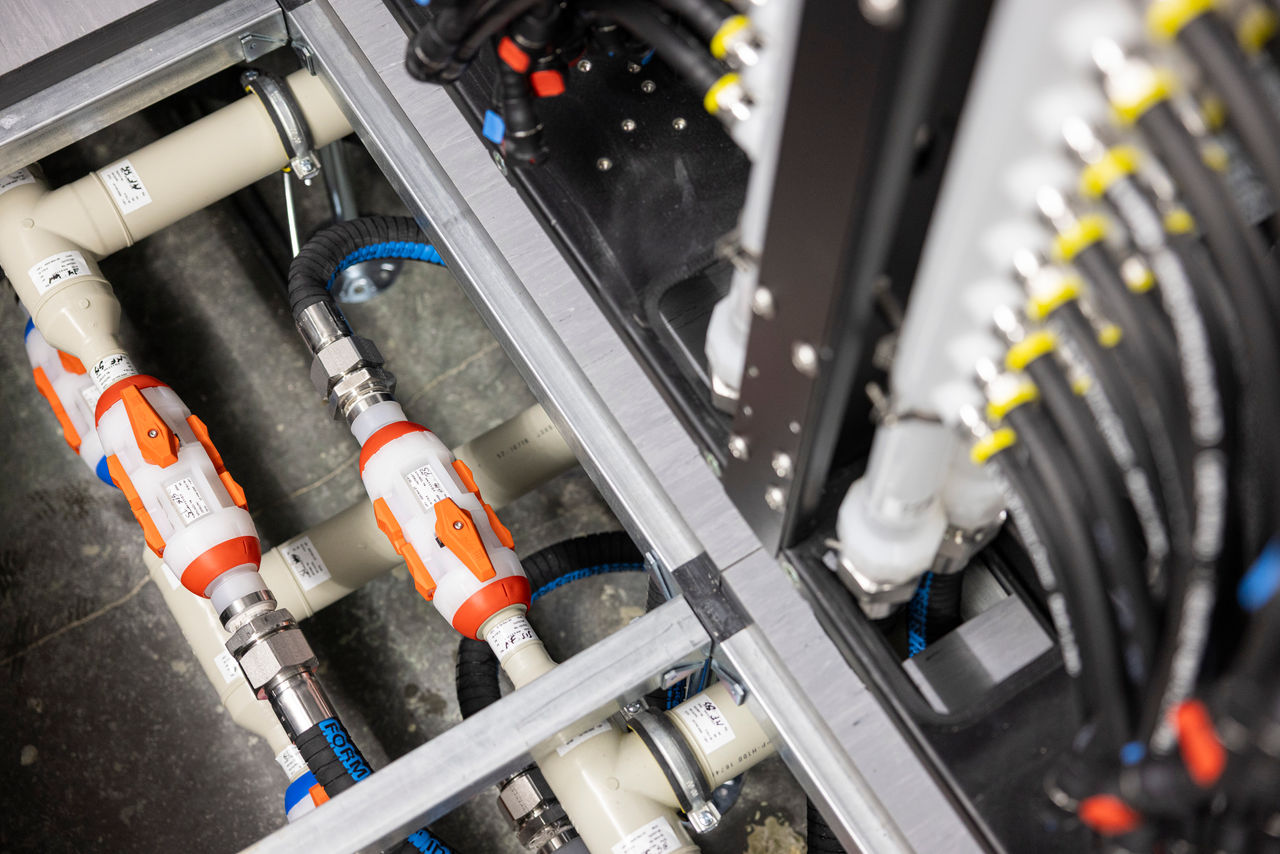

使用QC700快速连接阀实现关键任务连接

全球首款全塑快速连接阀,革新了接触芯片的液体冷却连接方式。

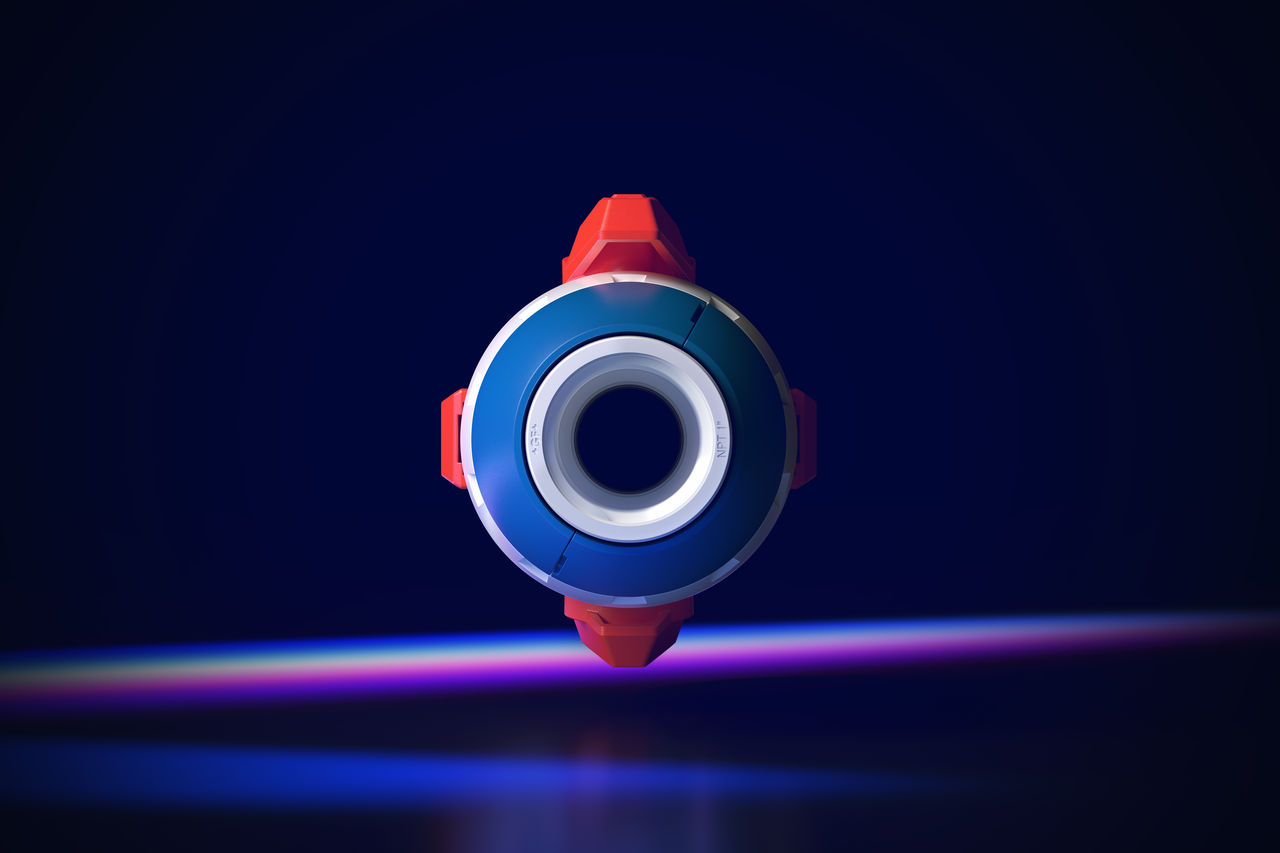

QC 700快速连接阀 是一款获得专利的双球阀,专为数据中心的直接液冷(DLC)而设计。该阀门采用耐腐蚀的聚偏氟乙烯(PVDF)聚合物制成,重量减轻了50%以上,且流量性能比金属替代品提高了25%。该阀门设计用于冷却分配单元(CDU)和服务器机架之间,采用独特的双手安全联锁设计,确保维护快速且无泄漏。该阀门使用寿命长达25年,具有UL 94 V-0阻燃等级,并通过了环境产品声明(EPD)验证,是关键任务冷却基础设施的明智、可持续选择。

成功案例

高温地区数据中心冷却

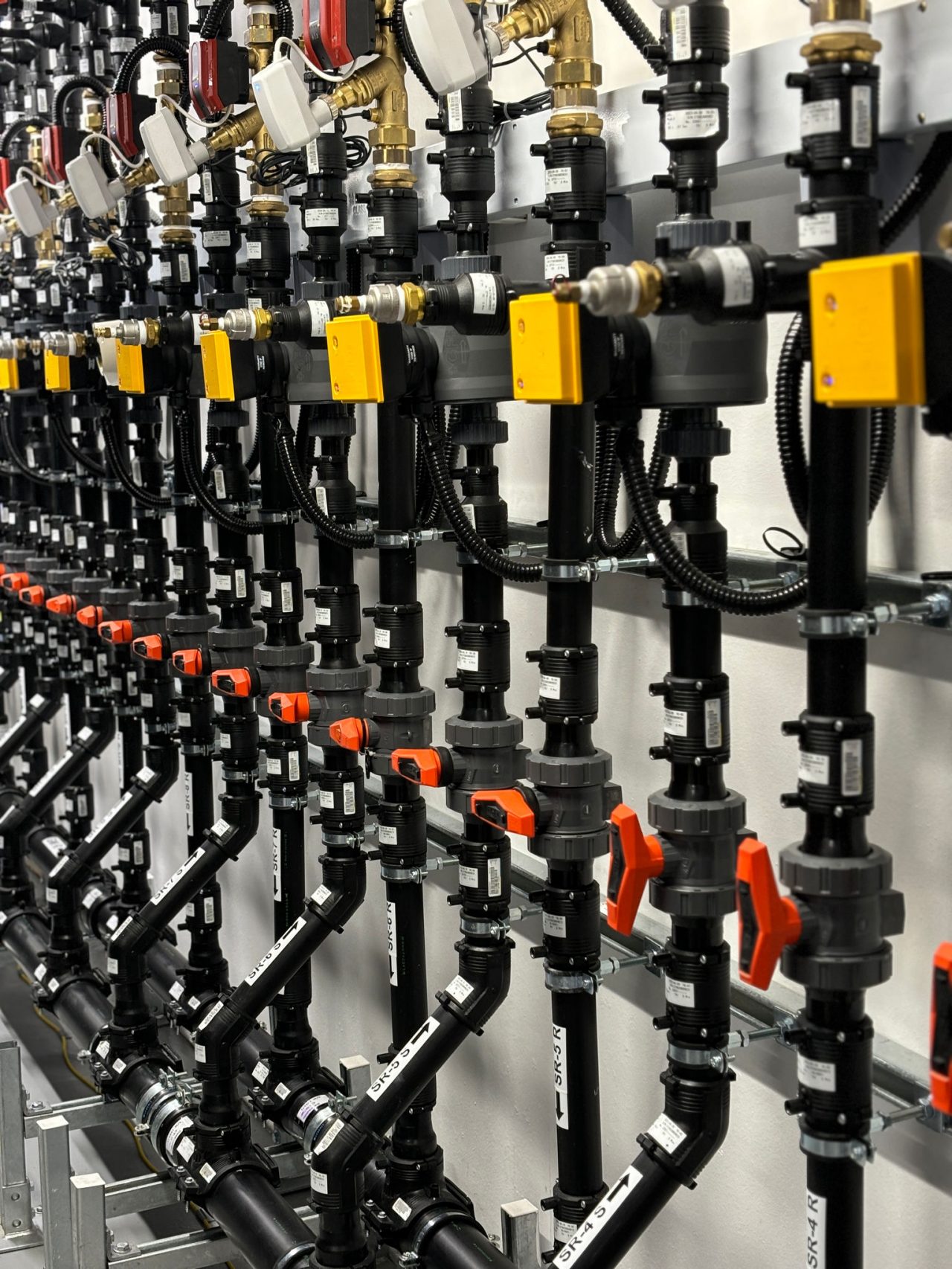

NUS, 新加坡

新加坡国立大学(NUS)的可持续数据中心试验站在炎热潮湿的热带气候条件下开创了节能冷却的先河。该试验站通过使用耐腐蚀、高性能的塑料管道,实现了高达40%的节能效果。这一设置树立了热带数据中心的新标准。

带PVDF分水器的D2C

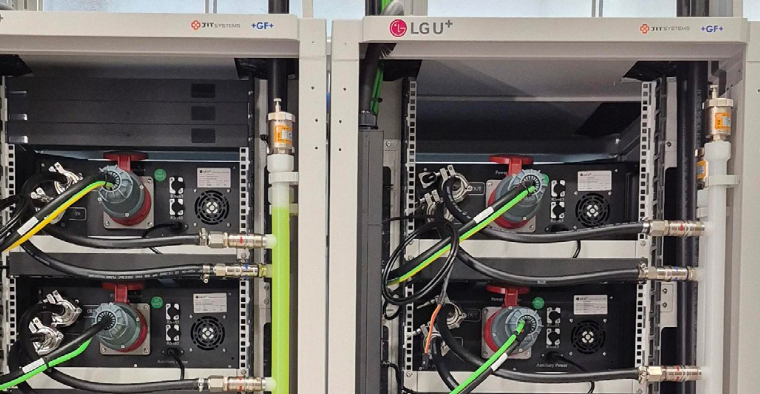

LG U+, 韩国

在位于平川2号的人工智能数据中心试验站,LG U+与GF合作,验证了一种塑料分水器系统,该系统使用丙二醇混合物(PG25)对100千瓦机架进行直接芯片冷却。其轻便、无腐蚀的设计确保了长期可靠性、易于安装,并降低了泵送能耗,以清洁、高效的解决方案支持LG U+的绿色IT战略。

场外预制

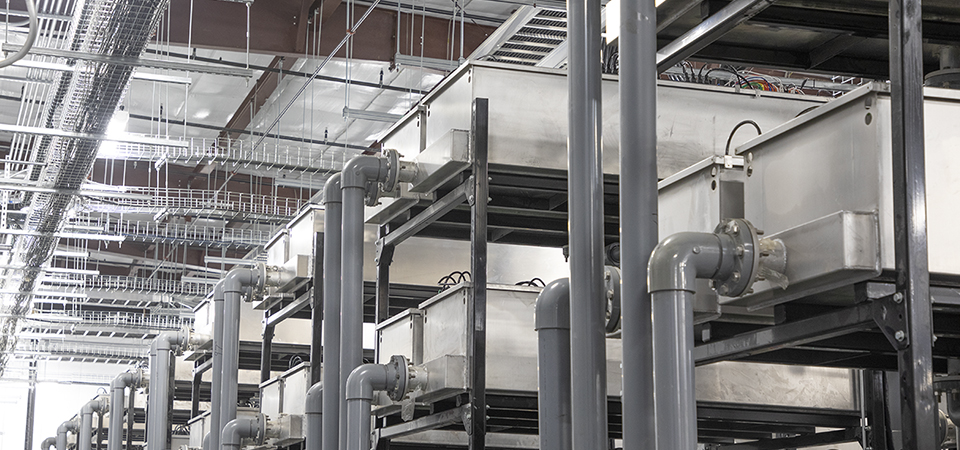

Rhodium ENT, 美国

比特币挖矿数据中心公司Rhodium Enterprises采用浸没式冷却技术,通过将服务器完全浸没在液体中来最大限度地提高效率。对于其位于德克萨斯州坦普尔的新数据中心,Rhodium设计了一个庞大的管道网络来支持这种先进的冷却方法。

技术问答

芯片直接液冷的流体质量要求是什么,如何对其进行监测?

在DLC系统中,流体质量对于保护敏感设备和确保可靠的热性能至关重要。技术冷却系统(TCS)通常使用高纯水或丙二醇基流体(如PG25),而设施水系统(FWS)可能具有不同的化学耐受性。

虽然旧的ASHRAE(美国采暖/制冷和空调工程师学会)指南仍在流传,但大多数运营商现在采用更严格的、针对特定项目的流体规范,这些规范通常是与原始设备制造商合作制定的。通过以下方式保持冷却液质量:

  • 初始流体分析:在系统调试期间进行。
  • 在线监测:CDU通常包括温度、压力、电导率和pH值的实时传感器。
  • 计划实验室测试:每2-6个月对水/乙二醇冷却剂进行一次测试;对于稳定的介电流体,最长可达12个月。
  • 基于事件的分析:由警报、视觉污染或系统变化触发。
  • 过滤器维护:定期更换CDU内的过滤器,以防止污垢或生物膜生长。

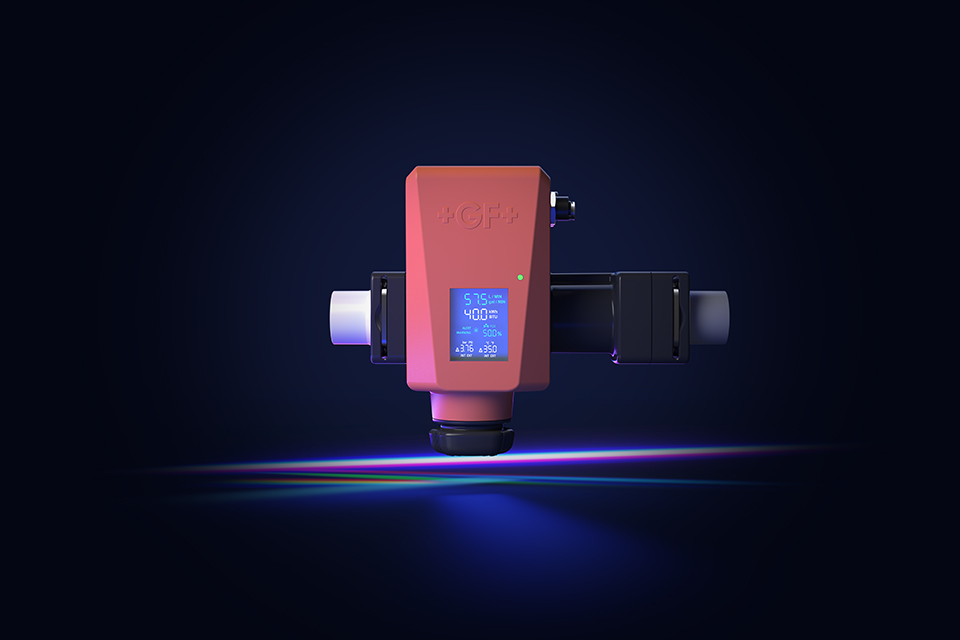

  传感器产品组合 | |联系我们的专家了解更多信息

管道材料如何影响冷却液质量和系统性能?

管道材料在保持冷却剂纯度和长期流动效率方面起着至关重要的作用。金属管道经过腐蚀和析出不可避免地将污染物释放到冷却剂中,污染物的量取决于流体的化学性质和所用的钢材。与金属管道不同,PP-H和PVDF等聚合物不会腐蚀。相反,它们能够抵抗化学降解,保持光滑的内表面,减少:

  • 生物膜和水垢形成
  • 颗粒物污染
  • 随时间推移的水力阻力

与不锈钢的比较表明,腐蚀产物可以在10年内减少高达8%的体积流量,导致流量明显下降。聚合物可以防止这种积聚,并在冷却回路中保持一致的流体动力学。

含硼不锈钢在水和潮湿空气中的腐蚀 | 低摩擦系数管道 | 联系我们的专家了解更多信息

塑料管道系统是否与DLC中使用的冷却剂兼容?

是的,塑料与各种工程流体兼容,包括:

  • 去离子水 (DI water)

  • 乙二醇混合物,如乙二醇(EG或MEG)和丙二醇(PG或MPG)基冷却剂

  • 选择介电流体(根据兼容性声明)

GF的管路系统在广泛的操作范围内保持化学稳定性和压力完整性。建议您查询我们的耐化学性工具或咨询我们的专家,了解具体的使用案例。

耐化学性工具 | 联系我们的专家了解更多信息

为什么你推荐PP-H而不是PP-R或其他聚丙烯类型?

PP-H(均聚聚丙烯)因其较高的结晶度而成为DLC应用的首选,基于:

  • 更高的机械强度和抗冲击性

  • 对氧化剂具有优异的耐化学性

  • 可靠的红外焊接,具有完全的可追溯性和自动化

  • 关键任务应用的设计系数更高(2.0比1.25)

与专为自来水设计的PP-R不同,PP-H是为在热和化学应力下处理工业流体而开发的。GF的PROGEF系统还提供为高性能冷却回路量身定制的完整配件、阀门和工具组合。

耐化学性工具 | 联系我们的专家了解更多信息

塑料管道系统如何促进直接液体冷却的可持续性?

塑料管路系统 在直接液体冷却(DLC)基础设施从生产到运营的整个生命周期中提供了几个环境优势:

  • 低碳PP-HPVDF等热塑性塑料的熔点明显低于钢或铜等金属。这意味着在制造过程中需要更少的能源,减少了碳排放

  • 轻质材料:与金属管道相比,聚合物要轻得多,从而降低了全球运输和安装物流过程中的运输排放

  • 超长使用寿命:聚合物系统的设计具有耐用性,耐腐蚀、防污和结垢,延长了系统寿命,减少了更换或维修的频率。

  • 环境透明度:GF为其管道解决方案提供环境产品声明(EPD),提供有关材料影响、能源使用和碳足迹的详细第三方验证数据。.

选择工程塑料管道支持DLC操作中的高性能可靠性可测量的碳减排。

碳排放计算器

塑料管路系统是否环保和可持续?

塑料管路系统的设计考虑了环境可持续性。许多类型,如HDPE、PE100、PVC-U和PVC-C,都是由可回收材料制成的,其中一些,如PVC-U,含有可再生材料。这些系统旨在降低能耗和碳足迹。热塑性塑料管道和配件在生产和运输过程中比金属管道系统需要更少的能源,从而减少了整体二氧化碳足迹。GF为其产品提供环境产品声明,详细说明其环境影响和可持续性效益。

GF如何支持客户采用塑料材质设计和安装DLC基础设施?

从传统的金属管道过渡到塑料直接液体冷却(DLC)系统可能是一个重大的变化,特别是对于不熟悉热塑性塑料的工程团队来说。这就是为什么GF提供从设计到调试的全面支持

  • 设计支持: 我们的专家与您的团队密切合作,根据您的冷却负荷、建筑限制和首选流体类型共同设计定制布局。我们提供2D/3D管道设计、应力分析和详细的材料规格。

  • 预制服务: 为了降低现场复杂性并确保安装质量,我们提供管段、组件和阀组的模块化预制,所有这些都是在经过认证的焊接和压力测试的受控环境中制造的。

  • 安装指导: 通过我们经过认证的培训计划,您的安装人员将学习焊接、转运和质量保证的最佳实践,确保从第一天起就具有安全无泄漏的性能。

  • 全球物料: 我们的预制组件运往世界各地,减少了协调工作,加快了项目进度。

这种集成支持降低了安装风险,缩短了部署时间,并确保即使是刚接触塑料材质的新手团队也能自信地部署DLC系统。

联系我们专家了解更多信息

您想了解更多吗?

点击这里与我们的专家预约咨询,讨论您的项目要求或您可能有的任何进一步问题。
