Connectivité transparente

Améliorer l'efficacité de l'usine grâce à la connectivité numérique sur le terrain. Les technologies de communication numérique comme l’Ethernet industriel avec les protocoles EtherNet/IP, PROFINET et Modbus TCP permettent une automatisation de pointe.

Parler à un expert Afficher les produits

Sur un marché compétitif, les sites de fabrication doivent trouver des moyens d’augmenter leur efficacité pour réussir. Cependant, avec l’utilisation prédominante des boucles analogiques 4–20 mA dans les technologies de terrain actuelles, l’optimisation reste limitée. Ces limitations comprennent des coûts excessifs liés à l’installation et la mise en service, la transmission d’une seule valeur par appareil, et l’absence de support pour la prédiction des défaillances matérielles.

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Comprendre l’Ethernet industriel

Pour améliorer l'efficacité des usines, l'industrie de l'automatisation adopte certaines tendances telles que l'Industrie 4.0, la mise en œuvre de systèmes connectés, l'adoption de pratiques de maintenance prédictive, et l'intégration de l'Internet industriel des objets (IIoT).

Pour accompagner efficacement ces tendances, les usines de process ont besoin d’un accès fluide aux données des appareils sur le terrain, ainsi que de technologies réseau de pointe. L’Ethernet industriel permet une technologie de pointe pour la communication numérique filaire, largement utilisée dans de nombreuses industries depuis des années. Différents protocoles Ethernet industriels existent, selon les capacités des automates programmables industriels (API) et les cas d’usage spécifiques.

La mise à niveau des dispositifs 4-20 mA obsolètes dans les systèmes de tubes industriels vers la technologie Ethernet Industriel de pointe accroît l’efficacité opérationnelle de l’usine et s’avère bien plus simple qu’il n’y paraît. Qu'il s'agisse d'une nouvelle installation ou d'une modernisation d'un ancien système de tubes, GF peut fournir les bons composants pour chaque défi. De plus, nos experts internes vous accompagnent et vous conseillent, garantissant l’excellence du débit tout au long des étapes du projet.

Regarder la série vidéo en six épisodes

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.



Dans cette série vidéo en six épisodes, notre expert Benedikt Spielmann, Chef de produit Connectivité numérique chez GF, détaille nos solutions Ethernet industriel GF, présente des explications approfondies sur la configuration des nouveaux dispositifs sur des réseaux EtherNet/IP ou PROFINET, et expose les étapes clés ainsi que les avantages des protocoles de communication Ethernet industriel.

Découvrir tous les épisodes

Regarder notre webinaire à la demande

Nous tenons pour acquis les avantages de la digitalisation dans l’environnement de bureau ou dans notre vie privée. Mais qu’advient-il lorsque l’on connecte et automatise des processus auparavant analogiques ? Inscrivez-vous dès maintenant à notre webinaire et écoutez Torsten Lamaack (Responsable de l’équipe Technique, Caramba Bremen GmbH), Benedikt Spielmann (Chef de produit Connectivité numérique, GF Industry and Infrastructure Flow Solutions), et notre animateur Antoine Walter (Directeur du Développement Commercial Traitement des eaux usées, GF Industry and Infrastructure Flow Solutions) qui approfondissent ce sujet à travers l’expérience de notre client, Torsten Lamaack de Caramba Bremen GmbH.

Regarder l'épisode complet

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Schémas d'une topologie de réseau Ethernet


La technologie Ethernet est déjà la norme pour connecter l’API aux systèmes de plus haut niveau. Désormais, l’Ethernet industriel rend possible la même technologie au niveau du terrain puisqu’il répond aux exigences élevées des applications industrielles. Ces environnements exigeants sont fondamentalement différents de ceux d’une maison ou d’un bureau. Alors que des connecteurs et câbles spécifiques protègent les propriétés physiques de la connexion, les protocoles Ethernet industriel tels que PROFINET, EtherNet/IP, ou Modbus TCP permettent un fonctionnement déterministe et sécurisé.

Les dispositifs compatibles Ethernet de GF Industry and Infrastructure Flow Solutions disposent de deux ports Ethernet et d’un commutateur intégré qui autorise aussi bien les topologies en ligne/chaîne qu’en étoile. Nos servomoteurs électriques sont disponibles soit avec des presse-étoupes et des connexions internes de câbles Ethernet vers des prises RJ45, soit avec des connecteurs M12, qui facilitent la connexion sans ouverture du boîtier.

Communication en temps réel avec les protocoles de communication numérique

PROFINET

Le pilote de périphérique GSD facilite l’intégration transparente avec les API simples. Il prend en charge la fonctionnalité Plug&Play, permettant l’échange d’appareils sans reconfiguration lors de l’ajout d’un nouvel appareil. La technologie bénéficie d’un haut niveau de maturité technique, permettant un diagnostic aisé du réseau et des topologies flexibles. De plus, tous les dispositifs sont certifiés par PI (PROFIBUS & PROFINET International).

PROFINET

EtherNet/IP

Le pilote de périphérique EDS facilite l’intégration transparente avec les API simples et offre des capacités d’intégration avancées avec les systèmes d’automatisation Rockwell via l’EDS AOP (Add-On Profile) sous licence. La technologie prend en charge la fonction Plug&Play, permettant l’échange d’appareils sans reconfiguration lors de l’introduction d’un nouvel appareil. Elle bénéficie d’un haut niveau de maturité technique, permettant un diagnostic simple du réseau et des topologies flexibles. Par ailleurs, tous les dispositifs sont certifiés par ODVA (Open DeviceNet Vendors Association).

Ethernet/ip

Modbus TCP

La technologie étend le célèbre protocole Modbus via RS-485, en utilisant l’Ethernet comme couche physique sous-jacente. Elle est conçue pour fonctionner de manière transparente avec quasiment tous les API ou tout autre appareil opérant comme maître Modbus, assurant une compatibilité très large.

Modbus

GF Industry and Infrastructure Flow Solutions propose diverses technologies de connectivité numérique, allant au-delà de l’Ethernet industriel. L’une d’elles est le Modbus RTU, un protocole largement reconnu utilisant la couche physique RS-485. Ce protocole permet la transmission des données vers les automates programmables industriels (API). Grâce à l’adoption de Modbus RTU, les utilisateurs accèdent à davantage de données appareils, ce qui réduit le nombre de cartes d’entrées/sorties dans l’armoire. Les appareils compatibles incluent le transmetteur 9950 Six-Canaux, les débitmètres ultrasoniques et la gamme de servomoteurs électriques.

En plus de Modbus RTU, GF Industry and Infrastructure Flow Solutions prend en charge d'autres technologies de connectivité numérique, telles que HART et AS-I, pour certains appareils.

Accès à distance via serveur web intégré

Notre nouvelle gamme de servomoteurs électriques de pointe peut facilement être équipée de cartes accessoires Ethernet industriel afin d’activer tous les avantages offerts par une vanne de régulation, dont un serveur web pour surveiller et contrôler l’ensemble.

Le serveur web inclut des données utiles et des documents tels que :

  • Toutes les valeurs en direct
  • Statut + Diagnostics
  • Journal d’événements
  • Fonctions de surveillance (courant + temps de cycle)
  • Mises à jour du micrologiciel
  • Téléchargement du manuel du servomoteur électrique
  • Création de la documentation
  • Réglage des positions finales
  • Contrôle manuel
Serveur web Ethernet industriel

Rentable et flexible

Les produits numériques peuvent réduire la charge de travail opérationnelle jusqu’à 40 %. Ils améliorent ainsi l’efficacité au niveau terrain. Par ailleurs, la solution numérique supprime le besoin de cartes d’E/S coûteuses tout en réduisant significativement la quantité de câbles du niveau terrain à l’armoire.

Multiples variables de processus

Divers flux de données peuvent être envoyés vers un appareil et collectés à partir de celui-ci simultanément. Cela comprend le réglage de la position finale et le diagnostic, mais aussi des informations sur des variables telles que le courant moteur, la température et les données de fonctionnement réelles.

Mise en service rapide

La mise en service et le paramétrage de l’appareil à distance facilitent considérablement et accélèrent l’installation des dispositifs numériques. L’échange d’appareils Plug & Play rendra encore plus rapide ce processus à l’avenir.

Sécurité certifiée (SL1) selon IEC 62443-4-1 et -2

Les composants et exigences respectent la partie 4-1, exigences du cycle de vie de développement produit sécurisé, ainsi que la partie 4-2, exigences techniques de sécurité pour les composants IACS.

Notre offre Ethernet industriel

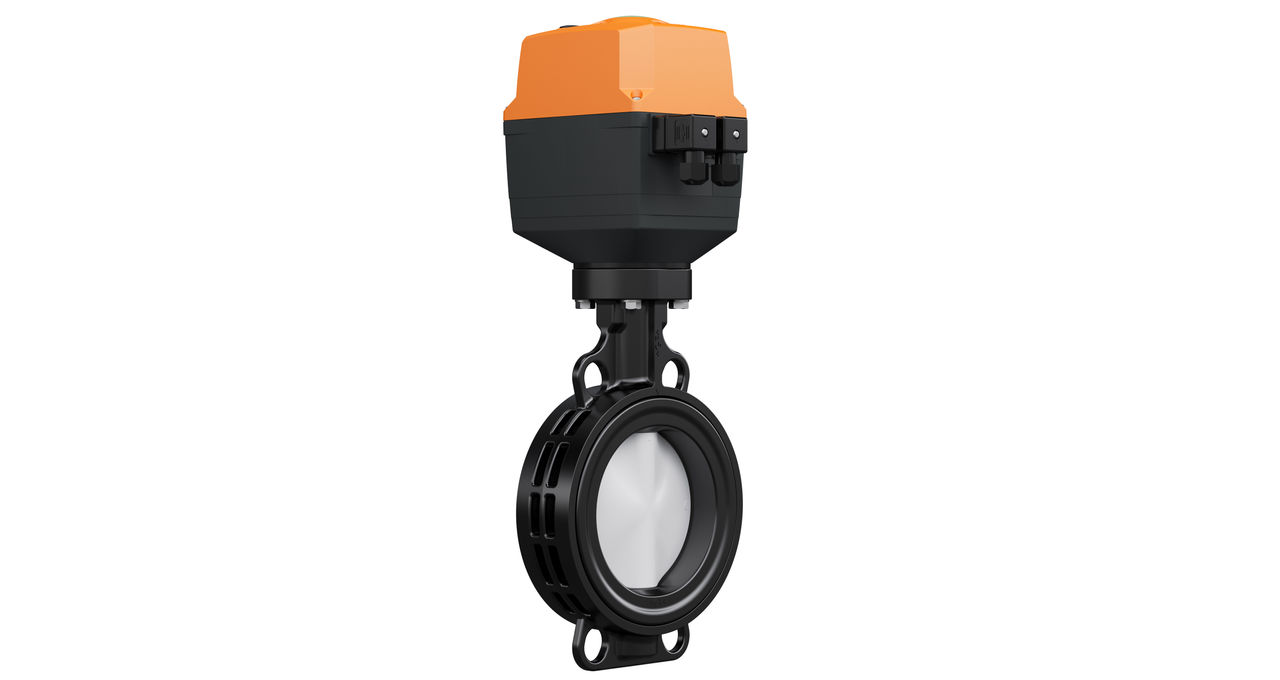

Servomoteur électrique EA25-250

EA25-250

Servomoteur électrique

Allier des produits éprouvés à des technologies de pointe et des composants durables est essentiel pour les choix critiques futurs afin de garantir une exploitation fiable et pérenne de l’usine. Avec un nouveau design et des fonctionnalités supplémentaires telles que les standards de communication Ethernet industriel et une meilleure certification IP68, la dernière génération de servomoteurs électriques de GF Industry and Infrastructure Flow Solutions répond parfaitement aux besoins de nos clients et aux exigences des applications.

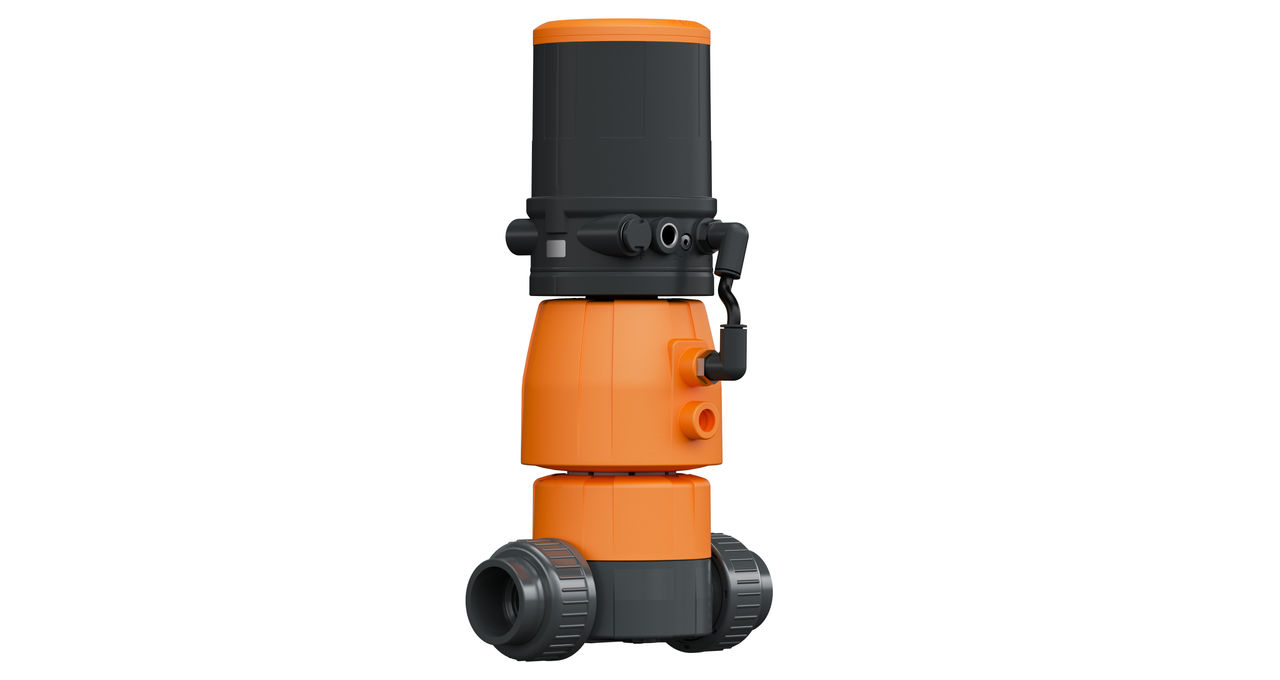

Vanne à membrane avec positionneur RPC D

Positionneur électropneumatique

Actionneurs à course linéaire

Notre positionneur électropneumatique compact SPC D / SPC PID conçu pour un montage supérieur a été testé et optimisé pour la vanne à membrane type DIASTAR de GF Industry and Infrastructure Flow Solutions. Conçues pour optimiser le profil d'écoulement du liquide dans le tube, ces vannes en thermoplastique présentent une excellente fiabilité et durabilité. Leur conception modulaire permet de les adapter facilement aux conditions de procédé.

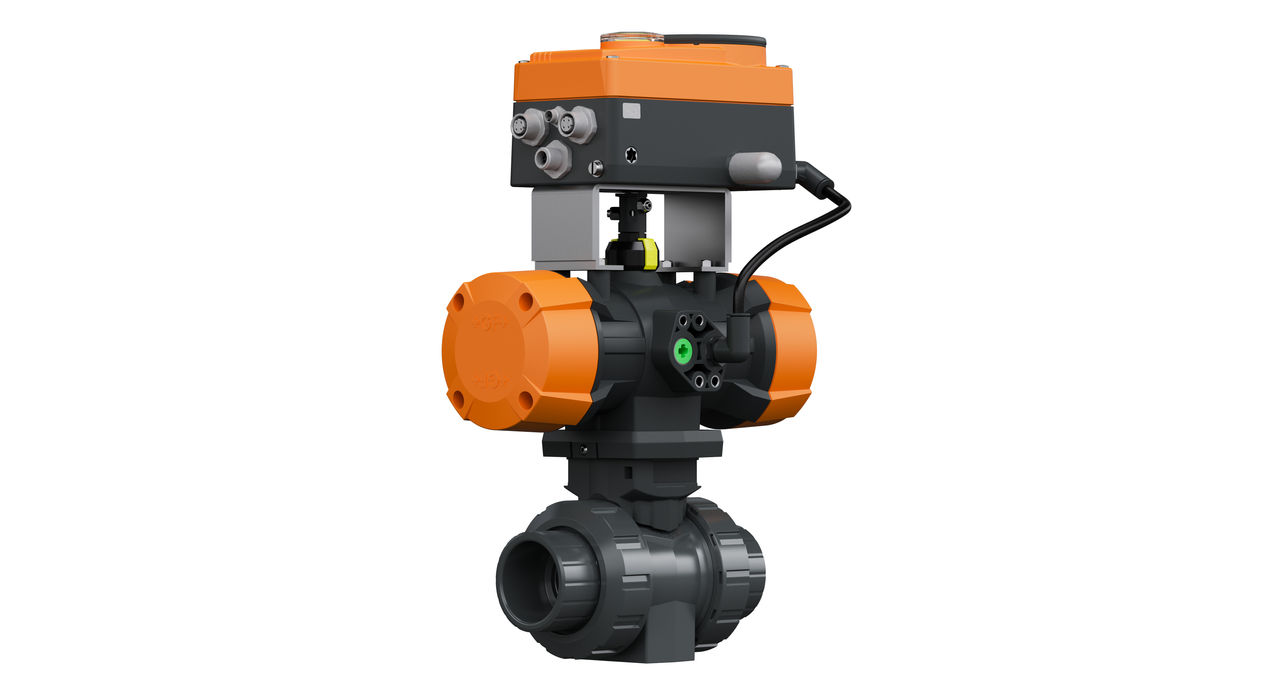

Vanne à bille 546 Pro, PPA, RPC

Positionneur électropneumatique

Actionneurs rotatifs

Avec le positionneur électropneumatique RPC D / RPC PID, nous livrons une régulation optimale intégrée dans un boîtier compact et robuste. Le fonctionnement externe est facilité grâce à l’écran large rétroéclairé optionnel, doté d’une interface intuitive à quatre touches. Des fonctionnalités avancées telles que la régulation automatisée et le positionnement précis du point de consigne améliorent la performance, l’efficacité et les possibilités opérationnelles de la vanne de régulation.

Histoires de réussite

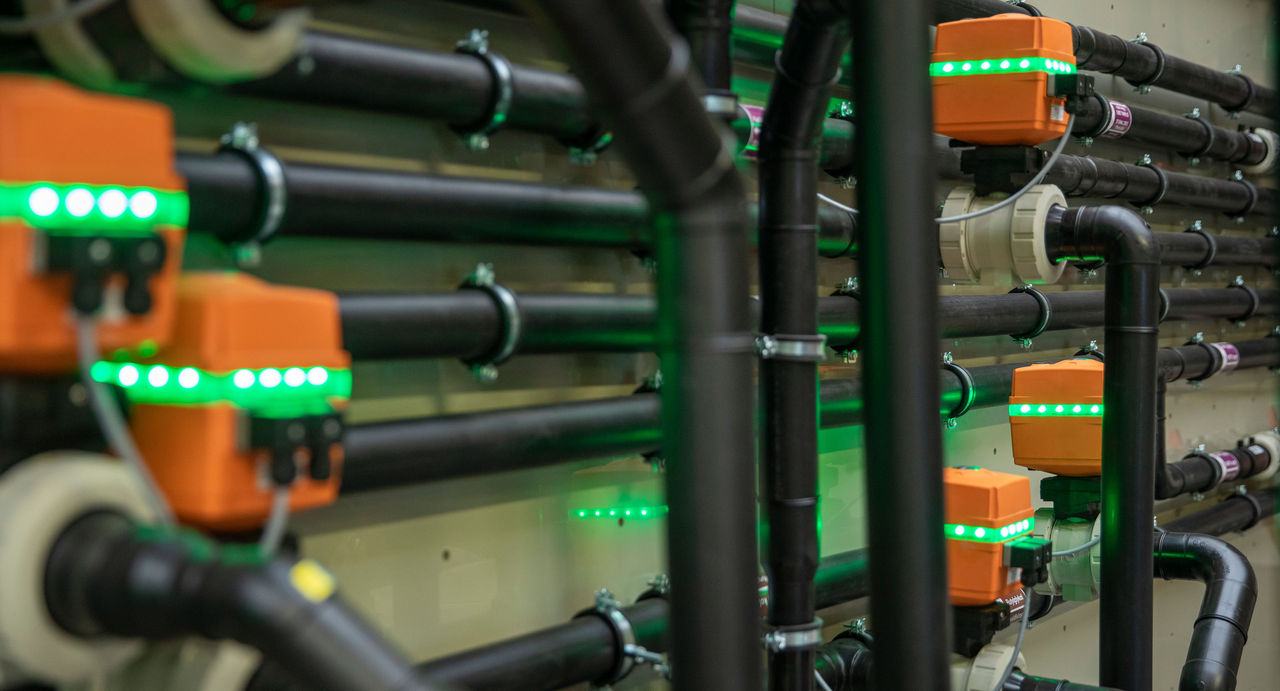

Servomoteur intelligent @ Caramba Bremen GmbH

Brême, Allemagne

Mélange et dosage chimique

Caramba Bremen GmbH utilise les vannes à bille et servomoteurs intelligents de GF Industry and Infrastructure Flow Solutions pour le transport d’une large gamme de produits chimiques.

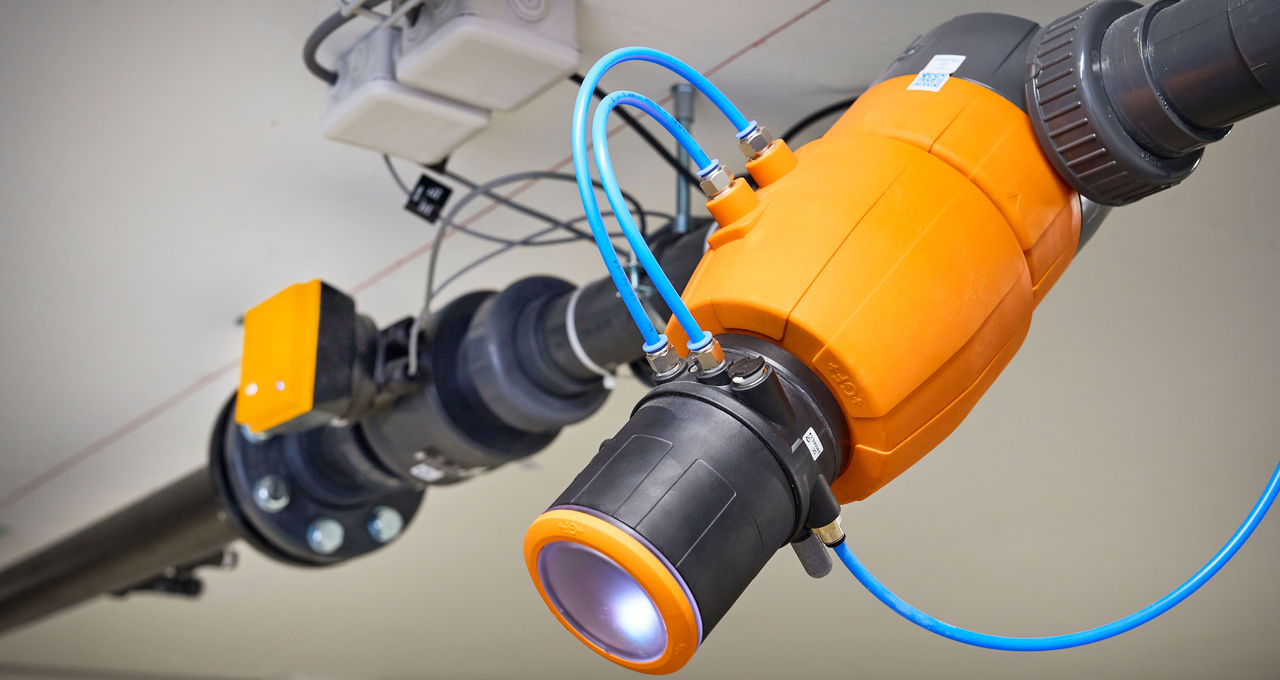

Vanne à membrane avec SPC et débitmètre

Kerns, Suisse

Piscines automatisées

Le centre aquatique Obwalden a choisi des vannes à membrane pneumatiques avec un SPC et des débitmètres de GF Industry and Infrastructure Flow Solutions pour le contrôle automatisé du débit.

Irrigation Modbus

Sicile, Italie

Irrigation digitalisée

IDEA Srl a automatisé l’irrigation d’une exploitation d’orangers en Sicile grâce à des vannes et actionneurs avec Modbus RTU de GF Industry and Infrastructure Flow Solutions.

Trouver tous les cas de référence Process Automation

Découvrez nos cas de référence auprès de clients du monde entier. Plongez dans une multitude d’exemples pour obtenir des insights et des bonnes pratiques en gestion de l’eau et en automatisation.
