Connectivité sans faille

Pour accroître l’efficacité des installations, le secteur de l’automatisation s’appuie sur des tendances majeures, telles que l’Industrie 4.0, la mise en place de systèmes connectés, l’adoption de la maintenance prédictive et l’intégration de l’Internet industriel des objets (IIoT).

Pour soutenir efficacement ces tendances, les usines de process ont besoin d’un accès sans faille aux données des appareils sur le terrain, ainsi que d’une technologie réseau de pointe. L’Ethernet Industriel permet des communications filaires numériques à la pointe de la technologie, déjà largement utilisées dans de nombreux secteurs industriels depuis de nombreuses années. Différents protocoles Ethernet Industriel existent, adaptés aux capacités des automates (PLC) et aux cas d’usage spécifiques.

La modernisation des appareils désuets en 4-20 mA dans les systèmes de canalisations industrielles vers les technologies Ethernet Industriel de pointe augmente l’efficacité opérationnelle des installations — et c’est bien plus simple qu’on ne le pense. Qu’il s’agisse d’une nouvelle installation ou d’une modernisation d’une tuyauterie existante, GF peut fournir les composants adaptés à chaque défi. De plus, nos experts internes vous accompagnent et conseillent, afin d’assurer l’excellence du flux à chaque étape du projet.

Schéma topologique d’un réseau Ethernet

La technologie Ethernet est déjà la norme pour relier le PLC aux systèmes de niveau supérieur. Désormais, l’Ethernet Industriel applique la même technologie au niveau terrain, car il répond aux exigences élevées des applications industrielles. Ces environnements contraignants sont fondamentalement différents que ceux de nos domiciles ou bureaux. Si des connecteurs et câbles spécifiques protègent les propriétés physiques de la connexion, les protocoles Ethernet Industriel, comme PROFINET, EtherNet/IP ou Modbus TCP, assurent un fonctionnement déterministe sûr et fiable.

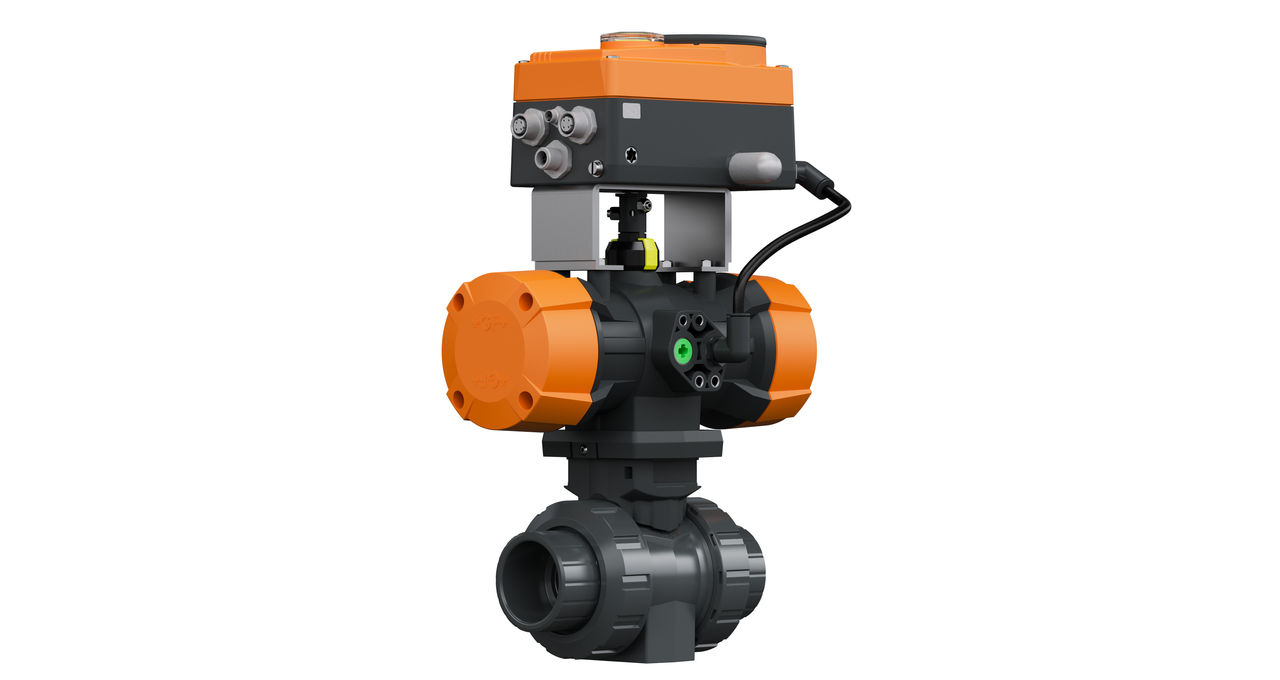

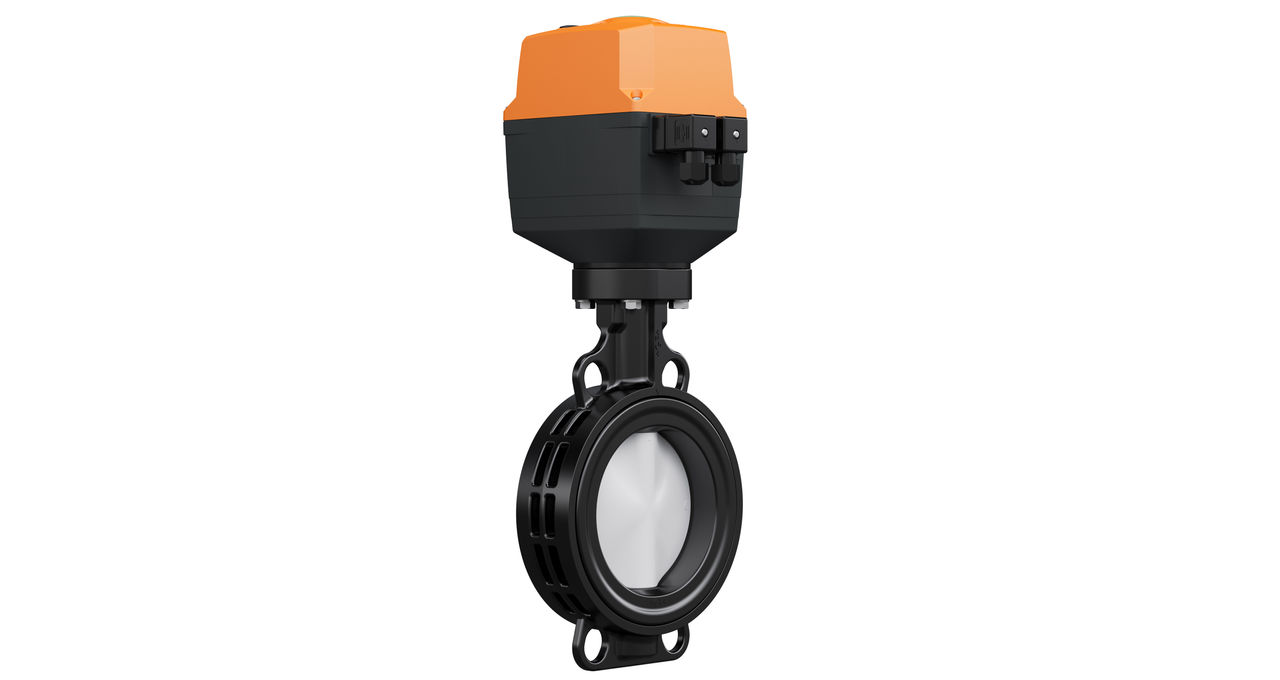

Les appareils compatibles Ethernet de GF Industry and Infrastructure Flow Solutions disposent de deux ports Ethernet et d’un switch intégré permettant des topologies en ligne/chaînage (daisy chain) ou en étoile. Nos actionneurs électriques sont disponibles avec soit des passe-câbles et un raccordement interne des câbles Ethernet vers des fiches RJ45, soit avec des connecteurs M12 permettant une connexion aisée de l’appareil sans ouvrir le boîtier.

GF Industry and Infrastructure Flow Solutions propose plusieurs technologies de connectivité numérique, allant au-delà de l’Ethernet Industriel. Parmi celles-ci, on retrouve Modbus RTU, protocole de référence utilisant la physique RS-485. Ce protocole permet le transfert de données vers les automates programmables (PLC). Avec Modbus RTU, les utilisateurs accèdent à davantage de données d’appareils, réduisant le nombre de cartes E/S à placer dans une armoire. Les appareils compatibles incluent l’émetteur six canaux 9950, les débitmètres à ultrasons et la gamme des actionneurs électriques.

En plus de Modbus RTU, GF Industry and Infrastructure Flow Solutions prend en charge d’autres technologies de connectivité numérique, telles que HART et AS-I, pour certains appareils.
