Connectivité sans faille

Amélioration de l'efficacité des usines grâce à la connectivité numérique sur le terrain. Les technologies de communication numérique telles qu’Ethernet industriel avec les protocoles EtherNet/IP, PROFINET et Modbus TCP permettent une automatisation à la fine pointe.

Parler à un expert Afficher les produits

Dans un marché compétitif, les usines de fabrication doivent trouver des moyens d’accroître leur efficacité pour réussir. Cependant, l’utilisation prédominante des boucles analogiques 4–20 mA dans les technologies de terrain actuelles limite la possibilité d’optimisation. Ces limites comprennent des coûts d’installation et de mise en service excessifs, la transmission d’une seule valeur par appareil ainsi que l’absence de mécanisme pour prédire les défaillances des appareils.

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Comprendre l’Ethernet industriel

Pour améliorer l’efficacité des usines, l’industrie de l’automatisation adopte certaines tendances, telles que l’Industrie 4.0, la mise en œuvre de systèmes connectés, l’adoption de pratiques de maintenance prédictive et l’intégration de l’Internet industriel des objets (IIoT).

Pour soutenir ces tendances de façon efficace, les usines de transformation ont besoin d’un accès direct et en continu aux données des appareils sur le terrain, en plus d’une technologie réseau de pointe. Ethernet industriel permet une technologie filaire de communication numérique à la fine pointe, qui est largement utilisée depuis de nombreuses années dans de multiples industries. Différents protocoles Ethernet industriel sont disponibles selon les capacités des automates (PLC) et les cas d’usage spécifiques.

La modernisation des anciens équipements 4-20 mA dans les réseaux de tuyauterie industrielle avec une technologie Ethernet industriel de pointe augmente l’efficacité opérationnelle et est beaucoup plus simple qu’on le pense. Que ce soit une nouvelle installation ou la modernisation d’un réseau existant, GF peut offrir les bons composants pour chaque défi spécifique. De plus, nos experts maison vous accompagnent et vous conseillent, garantissant l’excellence des flux à toutes les étapes du projet.

Regarder la série vidéo en six épisodes

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.



Dans cette série vidéo en six épisodes, notre expert Benedikt Spielmann, gestionnaire de produits — Connectivité numérique chez GF, présente nos solutions Ethernet industriel de GF, donne des explications détaillées sur la configuration des nouveaux appareils dans des réseaux EtherNet/IP ou PROFINET, et explique les étapes clés et les avantages des protocoles de communication Ethernet industriel.

Découvrir tous les épisodes

Regardez notre webinaire à la demande

Nous profitons au quotidien des avantages de la numérisation au bureau ou à la maison, mais que se passe-t-il lorsqu’on connecte et automatise des processus auparavant analogiques? Inscrivez-vous à notre webinaire et écoutez Torsten Lamaack (chef d’équipe — Technologie, Caramba Bremen GmbH), Benedikt Spielmann (gestionnaire de produits — Connectivité numérique, GF Industry and Infrastructure Flow Solutions) et notre animateur Antoine Walter (gestionnaire principal, développement des affaires, traitement des eaux usées, GF Industry and Infrastructure Flow Solutions) débattre de ce sujet au fil de l’expérience de notre client, Torsten Lamaack de Caramba Bremen GmbH.

Visionner l’épisode complet

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Schémas d’une topologie de réseau Ethernet


La technologie Ethernet est déjà la norme pour connecter les automates (PLC) aux systèmes de niveau supérieur. Désormais, l’Ethernet industriel permet d’utiliser la même technologie au niveau du terrain, tout en répondant aux exigences élevées des applications industrielles. Ces environnements exigeants sont fondamentalement différents de la maison ou du bureau. Alors que des connecteurs et des câbles spéciaux protègent les propriétés physiques de la connexion, les protocoles Ethernet industriel tels que PROFINET, EtherNet/IP ou Modbus TCP permettent une opération déterministe et sécuritaire.

Les appareils compatibles Ethernet de GF Industry and Infrastructure Flow Solutions sont équipés de deux ports Ethernet et d’un commutateur intégré, ce qui permet des topologies en ligne/guirlande ou en étoile. Nos actionneurs électriques sont offerts soit avec des presse-étoupes et une connexion interne des câbles Ethernet aux fiches RJ45, soit avec des connecteurs M12 qui permettent de raccorder l’appareil sans ouvrir le boîtier.

Communication en temps réel avec les protocoles de communication numérique

PROFINET

Le pilote d'appareil GSD facilite l’intégration transparente avec des systèmes PLC de base. Il prend en charge la fonctionnalité Plug&Play, permettant ainsi de remplacer un appareil sans reconfigurer lors de l’introduction d’un nouvel appareil. La technologie est hautement mature sur le plan technique, permettant une analyse réseau simplifiée et prenant en charge les topologies flexibles. De plus, tous les appareils sont certifiés par PI (PROFIBUS & PROFINET International).

PROFINET

EtherNet/IP

Le pilote d’appareil EDS facilite une intégration transparente avec des systèmes PLC de base et offre aussi des capacités élargies d’intégration avec les systèmes Rockwell Automation grâce à la EDS AOP sous licence (Add-On Profile). La technologie supporte la fonctionnalité Plug&Play, ce qui permet le remplacement des appareils sans reconfiguration lors de l’ajout d’un nouvel appareil. Elle se distingue par sa grande maturité technique, permettant un diagnostic réseau facile et assurant la flexibilité des topologies de réseau. De plus, tous les appareils sont certifiés par ODVA (Open DeviceNet Vendors Association).

Ethernet/ip

Modbus TCP

La technologie étend le protocole Modbus bien établi via RS-485 en utilisant Ethernet comme support physique sous-jacent. Elle a été conçue pour fonctionner sans couture avec presque tous les PLC ou tout autre appareil agissant comme maître Modbus, assurant ainsi une compatibilité étendue.

Modbus

GF Industry and Infrastructure Flow Solutions offre plusieurs technologies de connectivité numérique, au-delà de l’Ethernet industriel. Parmi celles-ci, Modbus RTU, un protocole bien reconnu utilisant la physique RS-485. Ce protocole permet la transmission des données vers des automates programmables industriels (PLC). L’utilisation de Modbus RTU donne accès à plus de données d’appareils, réduisant ainsi le nombre de cartes d’E/S dans l’armoire. Les appareils compatibles comprennent le transmetteur à six canaux 9950, les débitmètres ultrasoniques et la gamme d’actionneurs électriques.

En plus de Modbus RTU, GF Industry and Infrastructure Flow Solutions prend aussi en charge d’autres technologies de connectivité numérique, comme HART et AS-I, pour certains appareils.

Accès à distance par serveur web intégré

Notre gamme actualisée d’actionneurs électriques à la fine pointe peut facilement être équipée de cartes accessoires Ethernet industriel optionnelles, vous donnant accès à tous les avantages d’une vanne de régulation, y compris un serveur Web pour surveiller et contrôler l’ensemble.

Le serveur Web inclut des données et documents précieux tels que :

  • Toutes les valeurs en temps réel
  • Statut + diagnostics
  • Journal des événements
  • Fonctionnalités de supervision (courant + durée du cycle)
  • Mises à jour du micrologiciel
  • Télécharger le manuel de l’actionneur électrique
  • Création des documents
  • Ajustement des positions finales
  • Commande manuelle
Serveur Web Ethernet industriel

Rentable et flexible

Les produits numériques peuvent réduire la charge de travail opérationnelle jusqu’à 40 %. Cela augmente donc l’efficacité au niveau du terrain. La solution numérique élimine aussi le besoin de cartes d’E/S coûteuses, tout en réduisant considérablement la quantité de câbles du terrain jusqu’au panneau de commande.

Multiples variables de procédé

Divers flux de données peuvent être envoyés à un appareil et recueillis en même temps. Cela inclut l’ajustement de la position finale et le dépannage, mais aussi des variables comme le courant moteur réel, la température et les données d’exploitation.

Mise en service rapide

La mise en service et le paramétrage de l’appareil à distance facilitent et accélèrent grandement l’installation des appareils numériques. L’échange d’appareils Plug & Play accélère davantage ce processus pour l’avenir.

Certification de sécurité (SL1) selon IEC 62443-4-1 et -2

Les composants et exigences respectent à la fois la partie 4-1 portant sur le cycle de vie du développement produit sécuritaire et la partie 4-2 sur les exigences de sécurité technique pour les composants IACS.

Notre offre Ethernet industriel

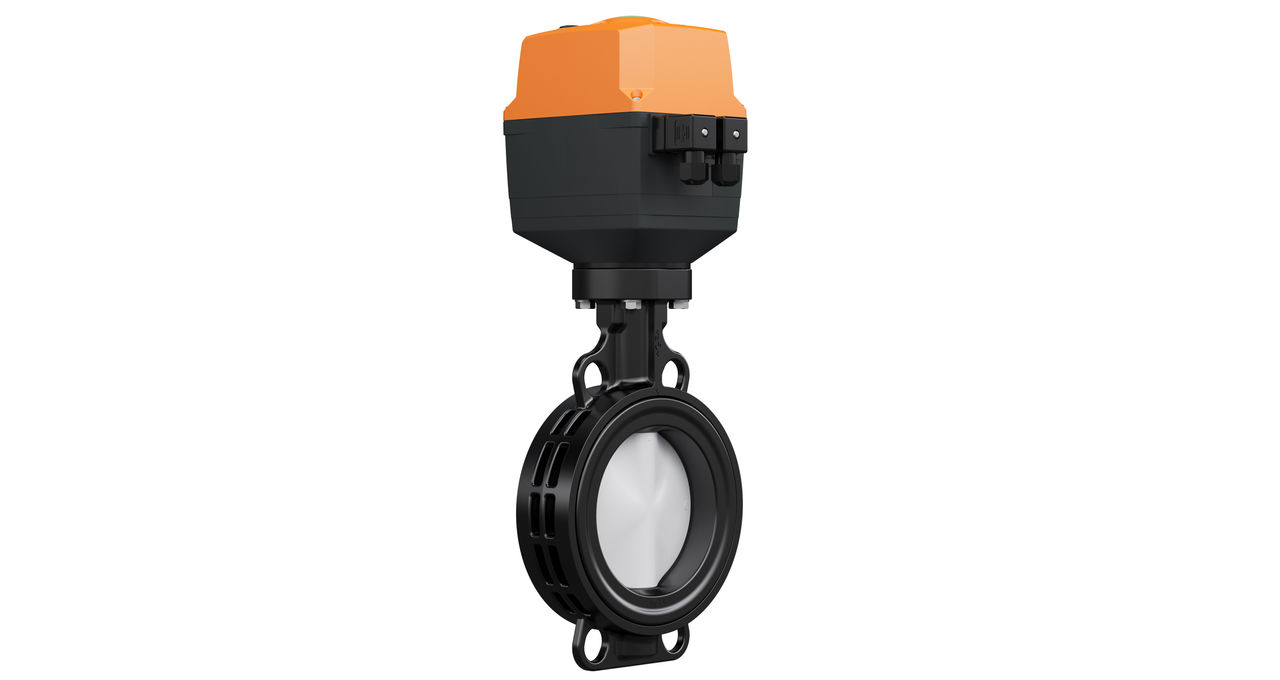

Actionneur électrique EA25-250

EA25-250

Actionneur électrique

Combiner des produits fiables et éprouvés avec des technologies de pointe et des composantes durables est essentiel pour prendre des décisions critiques visant une exploitation sûre et durable des installations. Dotée d’un nouveau design et de fonctionnalités supplémentaires, comme la communication Ethernet industriel et une certification IP68 améliorée, la plus récente génération d’actionneurs électriques de GF Industry and Infrastructure Flow Solutions répond parfaitement aux besoins de la clientèle et aux exigences des applications.

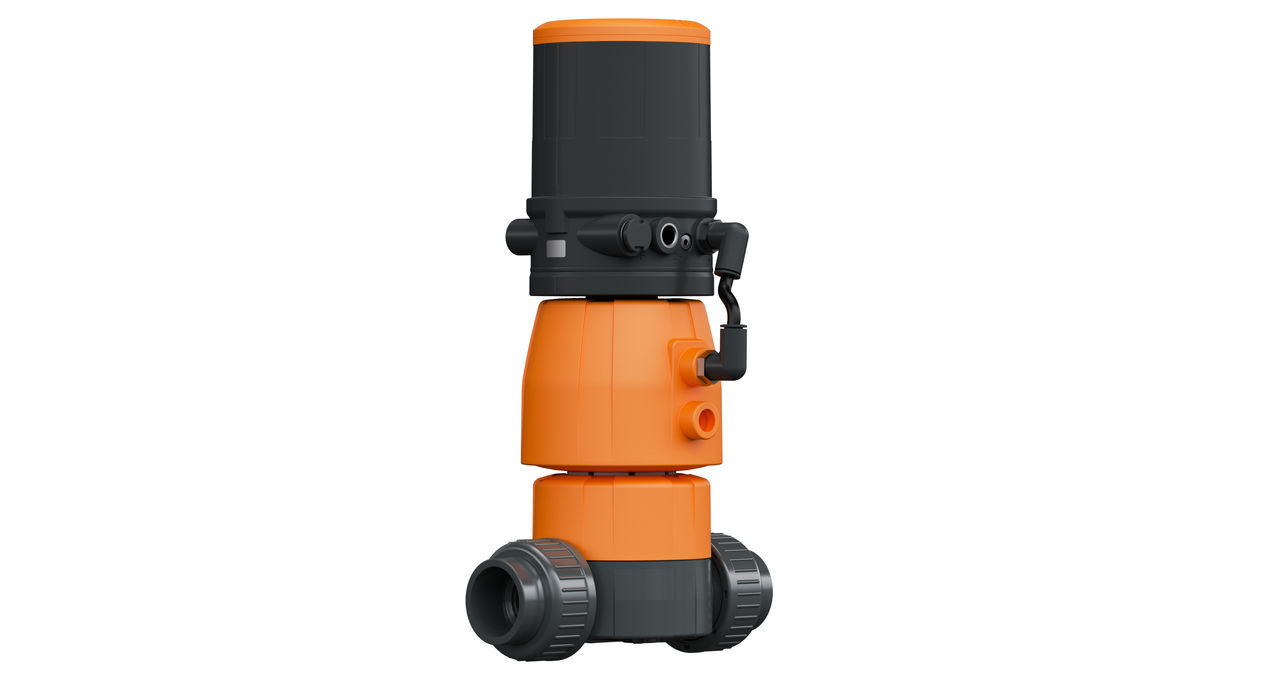

Vanne à membrane avec positionneur RPC D

Positionneur électropneumatique

Actionneurs linéaires

Notre positionneur électropneumatique compact à montage supérieur SPC D / SPC PID a été testé et optimisé pour le robinet à membrane type DIASTAR de GF Industry and Infrastructure Flow Solutions. Conçues pour optimiser le profil d’écoulement du liquide dans la conduite, ces vannes sont entièrement fabriquées en thermoplastiques pour assurer une excellente durabilité et fiabilité. Leur conception modulaire permet une adaptation facile aux conditions de procédé.

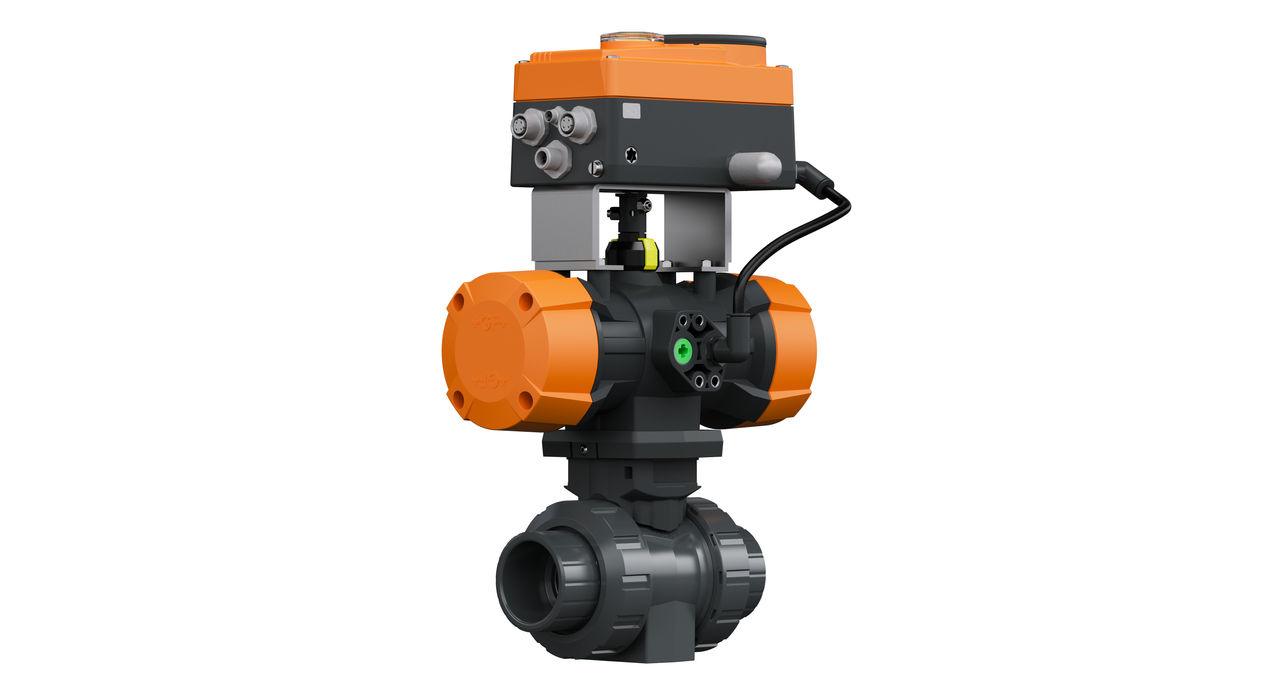

Vanne à boule 546 Pro, PPA, RPC

Positionneur électropneumatique

Actionneurs rotatifs

Avec les positionneurs électropneumatiques RPC D / RPC PID, nous offrons un contrôle optimal dans un boîtier compact et robuste. La commande externe est facile grâce à l’afficheur rétroéclairé optionnel, qui propose une interface intuitive à quatre boutons. Des fonctionnalités avancées, telles que le contrôle automatisé et le positionnement défini de la consigne, augmentent les performances, l’efficacité et les possibilités opérationnelles de la vanne de régulation.

Histoires de succès

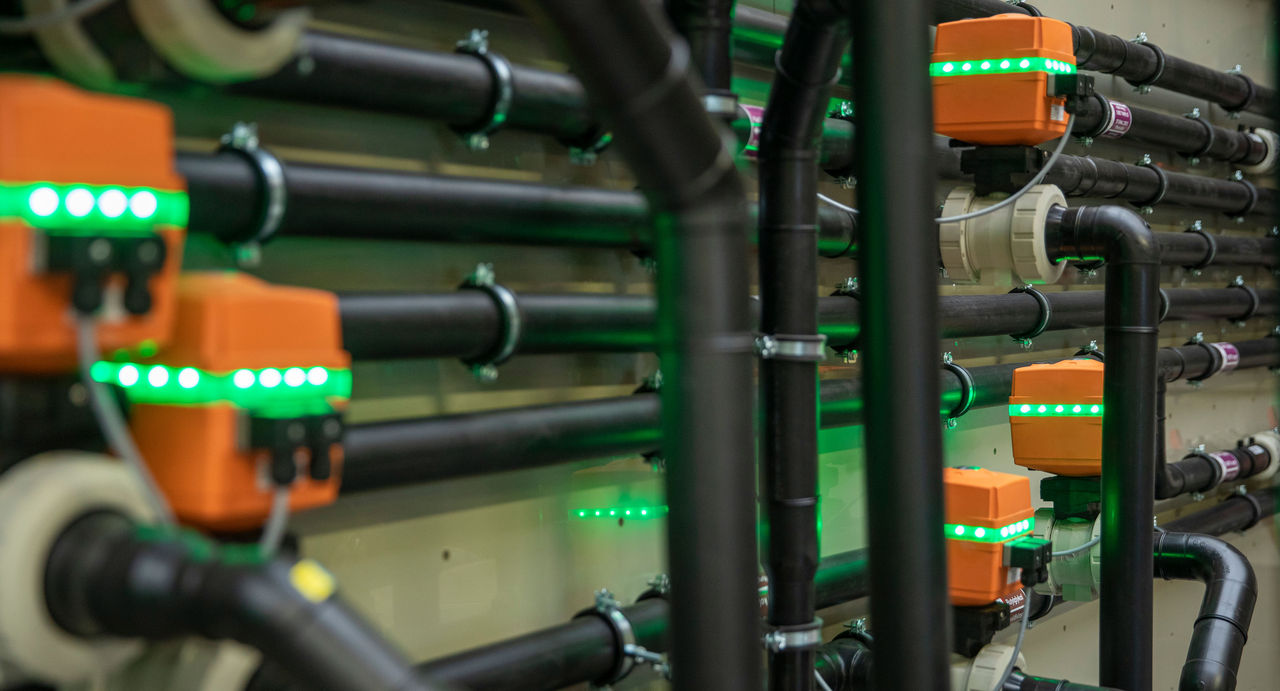

Actionneur intelligent @ Caramba Bremen GmbH

Brême, Allemagne

Mélange et dosage de produits chimiques

Caramba Bremen GmbH fait confiance aux robinets à boule et actionneurs intelligents de GF Industry and Infrastructure Flow Solutions pour le transport de divers produits chimiques.

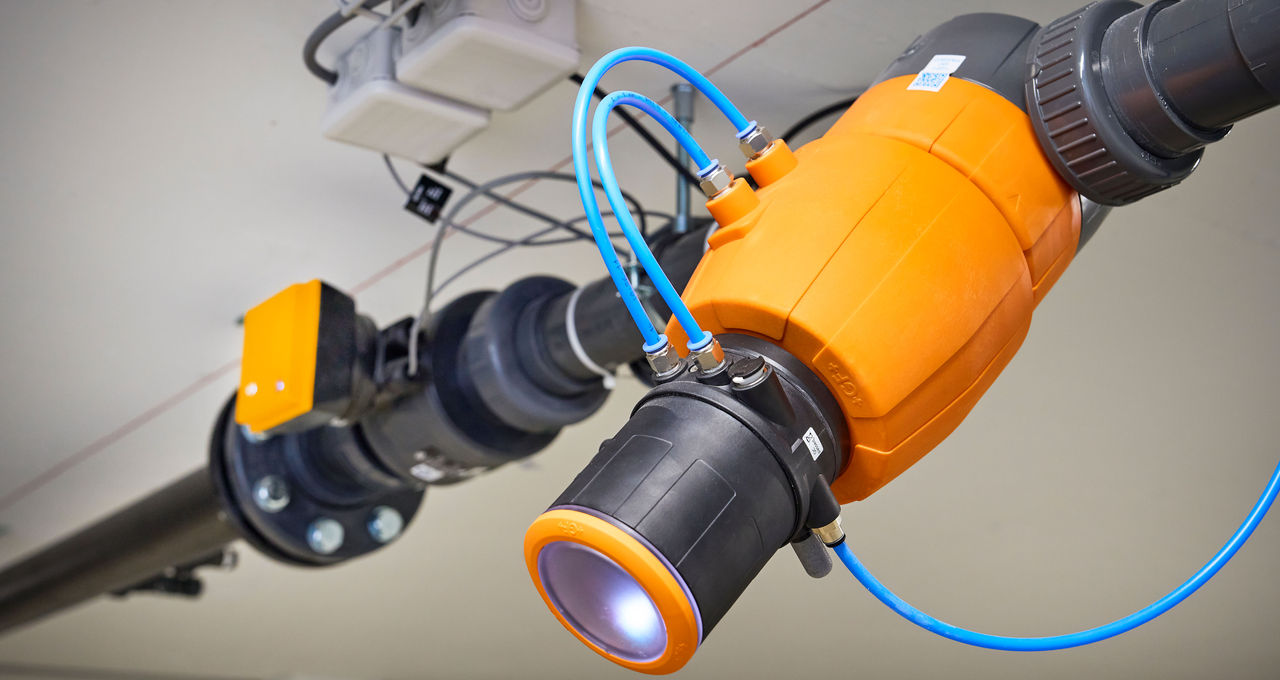

Vanne à membrane avec SPC et débitmètre

Kerns, Suisse

Piscines automatisées

Le centre aquatique Obwald a choisi des vannes à membrane pneumatiques munies d’un SPC ainsi que des débitmètres de GF Industry and Infrastructure Flow Solutions pour le contrôle automatisé des débits.

Irrigation Modbus

Sicile, Italie

Irrigation numérique

IDEA Srl a automatisé l’irrigation d’un verger d’orangers en Sicile grâce à des vannes et actionneurs Modbus RTU de GF Industry and Infrastructure Flow Solutions.

Voir toutes les études de cas sur les solutions de vannes et de mesure

Découvrez nos histoires à succès de clients du monde entier. Plongez dans une richesse d’études de cas pour obtenir des idées et des pratiques exemplaires en gestion de l’eau et en automatisation.
