Connectivité sans faille

Pour optimiser l’efficacité des installations, l’industrie de l’automatisation s’appuie sur des tendances spécifiques, dont l’Industrie 4.0, la mise en place de systèmes connectés, la maintenance prédictive et l’intégration de l’IIoT (Industrial Internet of Things).

Pour soutenir ces tendances efficacement, les usines de process ont besoin d’un accès sans faille aux données des appareils sur le terrain, ainsi que de technologies réseau de pointe. L’Ethernet industriel permet une communication numérique filaire moderne qui s’est largement imposée dans de nombreux secteurs depuis des années. Différents protocoles d’Ethernet industriel existent, en fonction des capacités des PLC et des cas d’utilisation spécifiques.

Remplacer les anciens appareils 4-20 mA dans les réseaux de tuyauterie industrielle par la technologie Ethernet industriel de pointe augmente l’efficacité opérationnelle des installations — et est bien plus simple qu’il n’y paraît. Que ce soit pour une nouvelle installation ou une modernisation, GF propose les bons composants pour répondre à chaque défi. Nos experts internes vous accompagnent et vous conseillent, vous garantissant une gestion optimale du flux à chaque étape du projet.

Schéma d’une topologie réseau Ethernet

La technologie Ethernet est déjà le standard reliant le PLC aux systèmes de niveau supérieur. Désormais, l’Ethernet industriel permet cette même technologie au niveau terrain grâce à sa capacité à satisfaire les exigences élevées des applications industrielles. Ces environnements sont fondamentalement différents de ceux d’un bureau ou d’un foyer. Alors que des connecteurs et des câbles spéciaux protègent les propriétés physiques de la connexion, les protocoles d’Ethernet industriel tels que PROFINET, EtherNet/IP ou Modbus TCP assurent un fonctionnement déterministe et sécurisé.

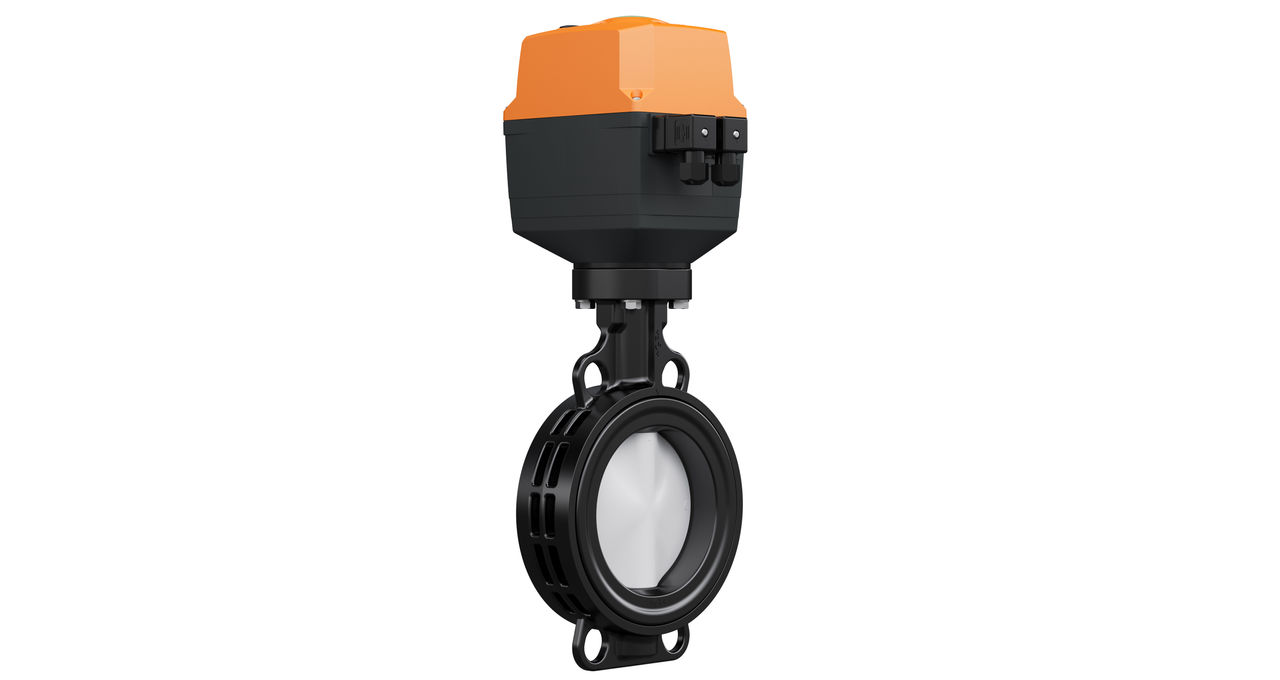

Les équipements compatibles Ethernet de GF Industry and Infrastructure Flow Solutions sont dotés de deux ports Ethernet et d’un switch intégré permettant un câblage en ligne/chaînage ou en étoile. Nos actionneurs électriques sont disponibles avec des presse-étoupes et une connexion interne des câbles Ethernet aux prises RJ45, ou avec des connecteurs M12 pour un branchement facile sans ouvrir le boîtier.

GF Industry and Infrastructure Flow Solutions propose de nombreuses technologies de connectivité numérique, qui vont au-delà de l’Ethernet industriel. Parmi celles-ci figure Modbus RTU, un protocole largement reconnu utilisant la transmission de données RS-485. Ce protocole permet l’échange de données avec des automates programmables industriels (PLC). En utilisant Modbus RTU, les utilisateurs accèdent à des données supplémentaires sur les appareils, ce qui permet de réduire le nombre de cartes E/S dans l’armoire de commande. Les appareils compatibles incluent le transmetteur 9950 à six canaux, les débitmètres à ultrasons et la gamme d’actionneurs électriques.

En plus de Modbus RTU, GF Industry and Infrastructure Flow Solutions prend en charge d’autres technologies de connectivité numérique telles que HART et AS-I sur certains appareils.
