プロセスオートメーション

GFパイピングシステムズは、水処理および化学プロセス用途向けのバルブ・アクチュエーション、計測ソリューションをフルスケールで提供する総合的なポートフォリオを展開しています。

業界横断型のカスタマーサクセスストーリー

水処理

Ekopakは「水のサービスとして」のコンテナを作成することで、水のリサイクルと価値向上に取り組んでいます。これらのコンテナは、生産現場での処理水や、消費者の家庭での飲料水処理において重要な役割を果たしています。



YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。

リチウム回収

カナダのSaltworks Technologies Inc.は産業用廃水処理を専門としています。最新のスキッドにより、使用後のプロセス水から貴重な原材料を抽出することができ、リチウム・ニッケル・コバルトの持続可能な供給源を実現しています。

YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。

化学プロセス

Caramba Bremen GmbHは、産業用途および車両洗浄向け化学ソリューションに特化しています。同社の生産時には、貯蔵タンクから18種類の原材料を使い、合計800種類もの製品を生産します。毎年800万キログラムが調合・計量されています。

YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。

もっとストーリーを見る?

当社リファレンスケース集をご覧いただき、GFパイピングシステムズがどのようにお客様の水質改善や運用の安全確保に貢献してきたかをご確認ください。

目的に沿ったイノベーション

当社のプロセスオートメーションのグローバルチームは、困難なアプリケーションでもプロセスオートメーションをより簡単かつ持続可能にするため、新しいソリューションの開発を継続的に行っています。最新のイノベーションをこちらからご覧ください。

デジタルフィールド接続によるプラント効率の向上

プラント効率向上のため、自動化業界では特定のトレンドが進んでいます。これには、インダストリー4.0の推進、システムの接続化、予知保全の導入、産業用IoT(IIoT)の統合が含まれます。

当社の産業用イーサネット接続オプションは、柔軟なネットワーク設計と迅速な機器立ち上げをサポートし、すべての関連機器パラメータへのアクセスも可能です。

GFパイピングシステムズは、電動アクチュエータおよびエレクトロ空圧ポジショナー向けに産業用イーサネットを提供しています。

続きを読む

接続プロトコル - PROFINET、EtherNet/IP、Modbus

当社のコミットメントと専門知識

分散型ソリューション

このセッションでは、世界をリードするイノベーターおよびGFパイピングシステムズの専門家が、分散型ソリューションや「水のサービスとして」というコンセプトが、水不足や安全な飲料水確保という課題への具体的な答えになることを議論します。

YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。

水輸送

このセッションでは、水業界の変化、今後の課題、そしてGFパイピングシステムズがどのようにこれに対応しようとしているかについて、専門家たちが討議します。




YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。

未来の水処理プラント

このウェビナーでは、専門家およびお客様が集まり、水処理プラントにおいて自動化が効率化や廃棄削減に果たす役割が今後ますます重要となっていくことについて議論します。


YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。

製品ラインナップを見る

省エネ・高信頼のプロセス構築を可能とするパッケージソリューションを提供しています。バルブソリューションや計測ソリューションをご覧ください。

バルブソリューション

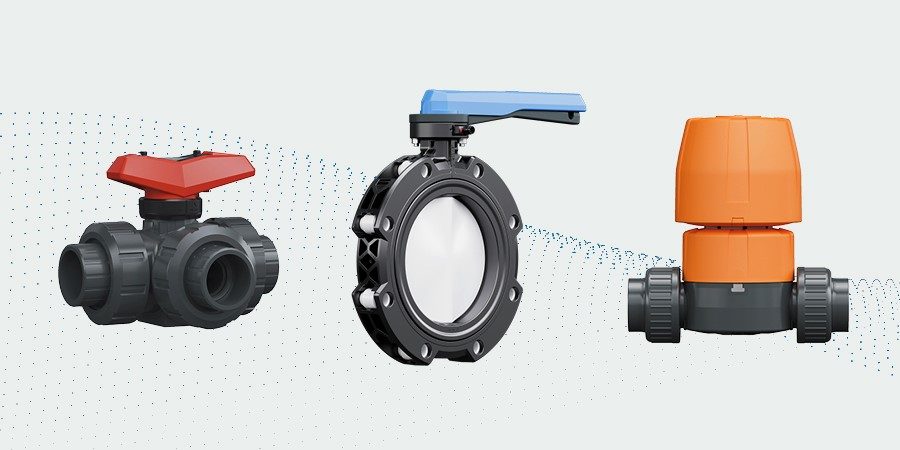

バルブ

業界でも有数の充実したバルブラインナップを揃え、用途に最適なものをお選びいただけます。最適なバルブ選択と高い製品品質の組み合わせにより、所有コストを大幅に抑えることができます。

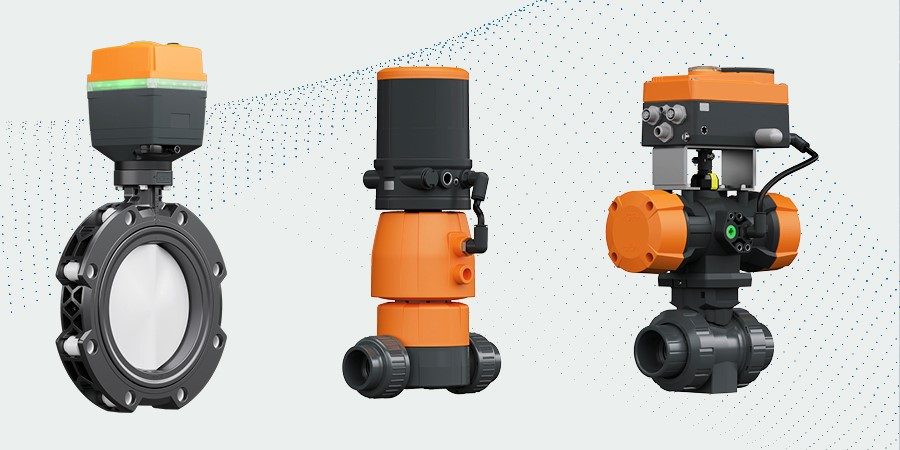

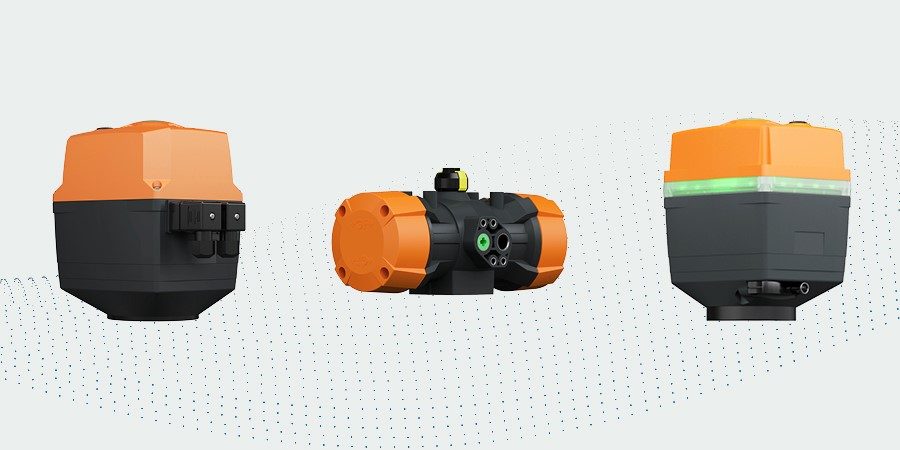

アクチュエーション

あらゆる過酷な環境にも耐えるオールプラスチック設計のバルブを幅広くご用意しています。モジュール型設計により、バルブとアクチュエータをフレキシブルに組み合わせられ、ポジショナーやスマートモニタリング機器などの機能追加もオプションで可能です。

電球アイコン

コントロールバルブ

完璧にフィットするフルプラスチックバルブパックを提供します。理想的なマッチングにより、正確な流量制御が簡単になります。さらに、オートチューン機能で迅速な立ち上げも実現します。



インフォメーションアイコン

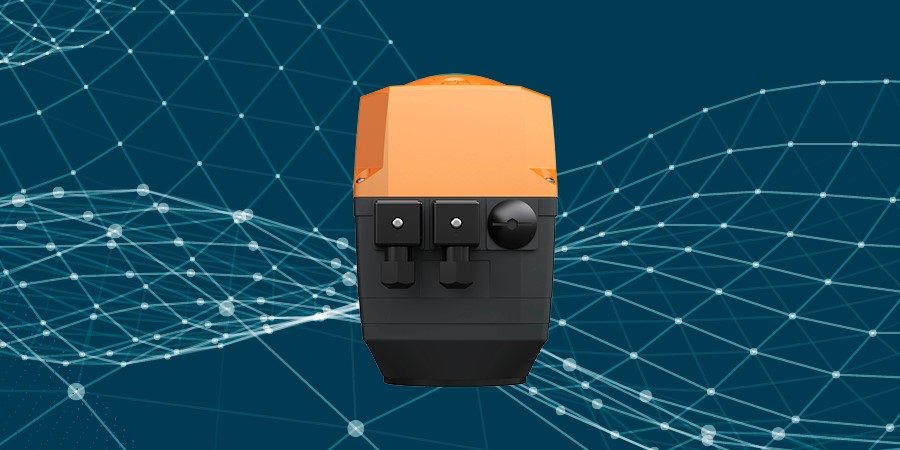

デジタルフィールド接続

当社の産業用イーサネット接続オプションは、柔軟なネットワーク設計と迅速な機器立ち上げをサポートし、すべての関連機器パラメータにもアクセスできます。


計測ソリューション

GF 計測&制御カタログ 第43版

GF 計測&制御は、逆浸透、純水化、栄養モニタリング、媒体ろ過、表面処理・エッチングなどのシステム評価を適切に行うための幅広い製品を提供しています。本カタログには、全ての流量計・pH/ORP・導電率/抵抗率計・トランスミッター&コントローラー・継手の仕様を掲載。適切なセンサー・トランスミッター・継手選定の参考にご利用ください。

グリーン

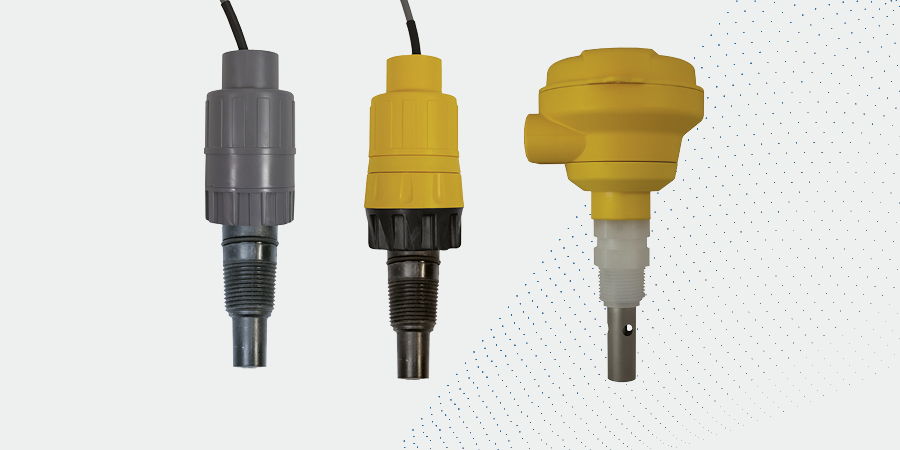

液体分析




当社の液体分析用センサーは、精度、多様性、耐久性、技術革新を兼ね備えた充実パッケージです。過酷な現場でも正確な液体分析が求められる業界で、信頼できる選択肢です。

テンプレート画像

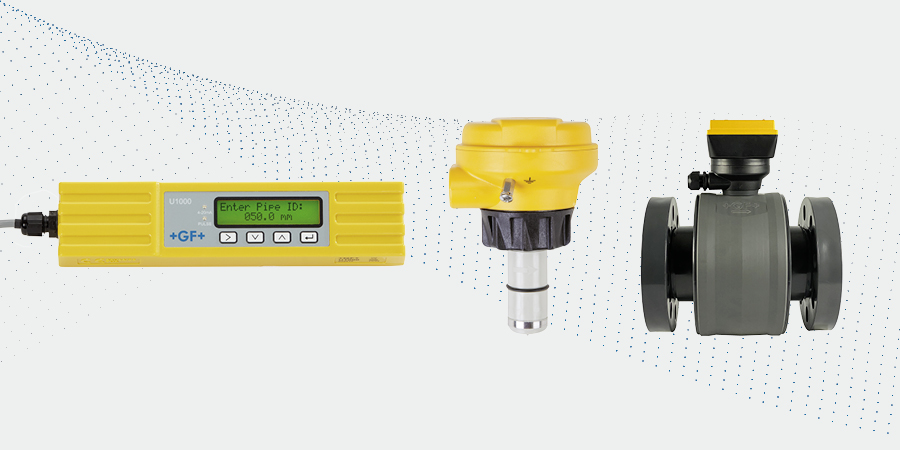

電子式流量測定

電子式流量計は、極めて多用途かつメンテナンスも最小限な、高度な計測技術を採用しています。加えて、多用途かつ設置が容易なセンサーが多数揃い、可動部品を一切持ちません。



トランスミッタ&コントローラー

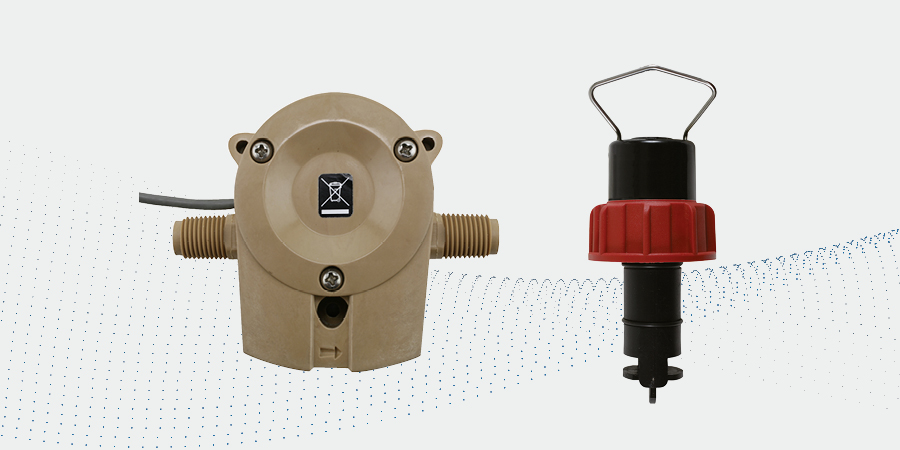

機械式流量測定

機械式流量センサは、高い繰り返し精度と耐久性を誇り、メンテナンスもほとんど必要なく、優れたコストパフォーマンスを発揮します。




温度と圧力

温度&圧力

GFの温度・圧力センサーは、耐食性液体に最適な一体成形PVDFボディを採用しており、時間とコストを削減します。圧力センサーにはセラミックダイヤフラムを使用し、耐久性と堅牢性を向上させています。

トランスミッタ&コントローラー

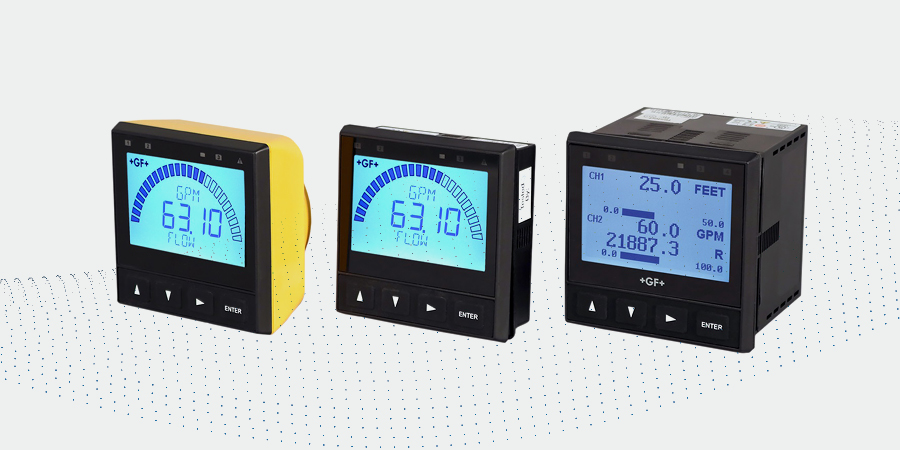

トランスミッター&コントローラー

当社の制御機器は、操作が簡単で、直感的なメニュー構成・モジュールによるカスタマイズが可能です。全ての測定パラメータを一台のトランスミッターで接続できるマルチパラメータコントローラーです。

連続レベル制御

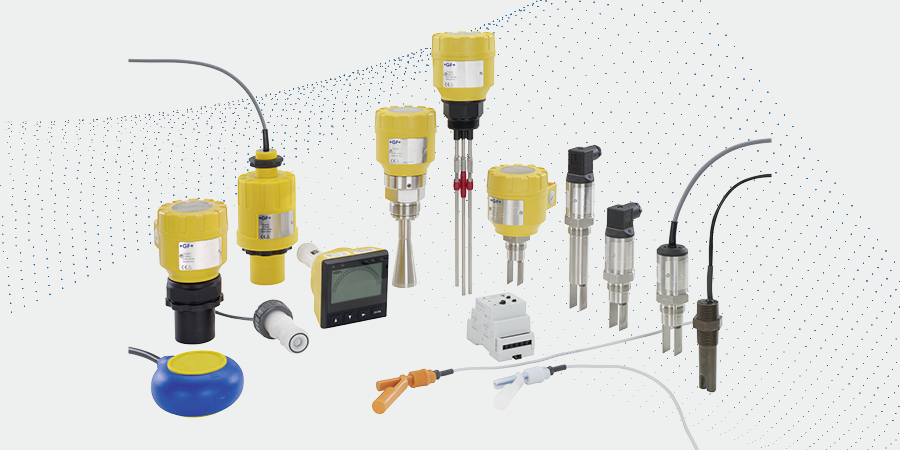

レベル検知&制御

GFレベルセンサはアナログまたはデジタル信号で正確な液面情報を提供し、PLCとの簡単な連携を実現します。連続的なタンク液面検出には様々な計測技術を用意。用途やプロセス液体の性質に応じて、非接触または接触型を選択可能です。ポイントレベルスイッチは直に充填・排出プロセスを制御できます。

全てのプロジェクトフェーズでのサポート

アイデア段階から実行まで、各プロジェクトフェーズをサポートする追加リソースやサービスをご用意しています。

プランニング基礎ダウンロード

産業向けプランニング基礎

当社の工学マニュアルには、材料、設計、用途技術、認証、規格に関する詳細情報が記載されており、追加知識の宝庫にアクセスできます。既存・計画中の配管システムに必要な全ての情報を入手できます。



Online tools

オンラインツール

GFパイピングシステムズの多彩なオンラインツールは、ほぼ全ての用途で構成や計算を容易にします。材料・製品選定や設計・寸法入力だけで、飲料水配管から化学物質の安全輸送まで、決定要素を簡単かつ迅速に算出できます。

製造会社の前のGFクロス

ウェビナー

バーチャル。いつでも。どこでも――専門家による知識提供。ウェビナーでは、専門家が最新トピックを議論し、その場で質問にも答えます。最新ウェビナーはこちらでご確認ください。








反射服の人物がモニターを見る

テックチップス

GFテックチップスは、機能・設置・安全・保守・アプリケーションなどに関するヒントを、一般的または複雑な状況でご紹介します。目的は、ユーザーマニュアルやデータシートには記載されていない、または特定機能・機能性に関する意識向上のための技術情報を提供することです。さまざまなGF製品・アプリケーションのテクニカル記事へのアクセスはこちらから。


よくある質問

水処理用途で使用されるバルブの早期摩耗や損耗の原因と対策は何ですか?

バルブの早期摩耗・損耗には様々な原因があります。最大の寿命を確保するには、適切な取り扱いと定期メンテナンスが不可欠です。水処理用途のプラスチックバルブは、化学曝露、高圧、粒子による摩耗などで早期摩耗することがあります。化学腐食はバルブ素材を弱くし、圧力変動はストレスを与えます。水中の粒子は表面を擦り、摩耗を加速します。バルブ材質の適切な選定が重要です。圧力制御システムやフィルターの導入でストレスや粒子侵入を低減できます。定期的なクリーニングや潤滑などのメンテナンスもバルブ寿命を延ばします。また、過酷な環境下ではバルブ設計やコーティングの選択も耐久性向上に繋がります。正しい設置も重要です。配管システム側からバルブに余計なストレスが掛からないように取り付ける必要があります。「プランニング基礎」では、運用条件に基づく適正な寸法・バルブ設置の詳細ガイド(エディション「バルブとアクチュエータ」 21〜24ページ)をご覧いただけます。加えて、GFパイピングシステムズでは、「フランジ接続ツール」、「耐薬品性ツール」、「バルブ寸法選定ツール」など、正しい選択をサポートする無料オンラインツールもご利用いただけます。

流量測定の代表的な技術は何ですか?

  • 流速ベースの流量測定技術
    GFが製造する全ての流量センサは、流速ベースの流量測定デバイスのカテゴリに属します。パドルホイール、電磁式、直列ローター、タービン式など多彩なラインナップがあります。動作原理はタイプごとに大きく異なりますが、設置に関する重要な注意点は共通です。
  • 十分に発達した乱流状態
    正確で再現性のある測定には、十分に発達した乱流(ニュートン流体でレイノルズ数4,500超)が必要です。低流量・高粘度・大口径配管では十分な乱流を得にくくなります。逆に、配管径を絞って流速を上げれば、レイノルズ数は高くなります。
  • 電磁式流量センサ
    電磁式流量センサ(型式2551・2552等)はファラデーの電磁誘導原理を利用しており、可動部品はありません。センサチップで発生する磁場を導電性流体(>20μS)が通過すると、その速度に比例した電圧が発生し、内蔵電子回路がこの電圧を周波数や4~20mA信号に変換します。GF電磁式流量センサはインサーションタイプで幅広い配管サイズに対応します。
  • パドルホイール流量センサ
    パドルホイール流量センサは、配管に垂直に挿入し、流体のエネルギーでローター(パドルホイール)を回転させます。多くのパドルホイールセンサは、各ブレードに磁石を内蔵しています。
    磁石は、センサ本体内コイルと併用してサイン波出力(自発電式・非電源型)を生じたり、電子スイッチのトリガーとして矩形波出力(トランジスタ式・電源型)を出したりします。どちらも周波数は流体速度に比例します。

    プランニング基礎には、最適な流量測定結果を得るためのセンサータイプ選定指針も掲載しています。

    「計測・制御」 139~141ページを読む

デジタル通信技術の動向は?

プロセスプラントにおけるデジタル通信は、デジタル化やインダストリー4.0推進による自動化トレンドのため、従来の4~20mAアナログ技術では対応できなくなり、ますます重要性が増しています。
過去数十年にわたり、さまざまな標準化団体が複数のデジタル通信技術を規定してきました。プロセス産業のお客様は、自社に最適な技術を自由に選べます。デジタル通信技術は最大限のプラント効率向上を実現します。
高価なI/Oカードや複雑な配線は不要で、PLCから現場までケーブル一本で対応できます。柔軟なトポロジー構成により、各プラントの個別ニーズにも適応。
スマートフィールド機器は価値あるデータを共有し、診断・トラブルシューティング簡易化・トレンド監視・最適化・予期しないプラント停止回避など、継続的なプロセス改善に貢献します。
フィールド機器とモバイルアプリ間のワイヤレス通信も、高効率プラント化の一環で、機器データやパラメータのライブ取得を容易にします。

PROFINET、EtherNet/IP、Modbus TCPのような産業用イーサネット技術は、デジタル化トレンドに最適です。イーサネットは自動化階層の上位で標準通信技術なので、これをフィールドレベルまで拡げることで、単一センサーやアクチュエータへのシームレスなデータアクセス、少ないハードウェア、プロトコル変換不要が実現します。世界市場調査でも、フィールドレベルでの産業用イーサネットのシェアは拡大傾向にあり、今後も増加が見込まれます。GFパイピングシステムズは、プロセスオートメーションのセンサとアクチュエータ双方で、最重要なデジタル通信技術をサポートしています。

詳しくはこちら



×
