Prosessiautomaatio

GF Piping Systems tarjoaa kattavan tuotevalikoiman, joka sisältää kaikki venttiilit ja toimilaite- ja mittausratkaisut vedenkäsittely- ja kemian prosessisovelluksiin.

Menestystarinat eri toimialoilta

Vedenkäsittely


Ekopak valmistaa ”vesi palveluna” -kontteja veden kierrätykseen ja uudelleenkäyttöön. Kontit ovat tärkeitä sekä tuotannon prosessivesille että kuluttajien kotien juomavedelle.


Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Litiumin talteenotto

Kanadalainen Saltworks Technologies Inc. on erikoistunut teollisuuden jäteveden käsittelyyn. Modernien prosessijärjestelmien avulla se pystyy erottamaan arvokkaita raaka-aineita käytetystä prosessivedestä, mikä tuottaa kestävän litiumin, nikkelin ja koboltin lähteen.

Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Kemialliset prosessit

Caramba Bremen GmbH on erikoistunut kemiallisiin ratkaisuihin, painopisteenä teolliset sovellukset ja ajoneuvojen puhdistus. Tuotannon aikana yritys käyttää 18 raaka-ainetta varastosäiliöistä tuottaakseen yhteensä 800 eri tuotetta. Kahdeksan miljoonaa kiloa sekoitetaan ja annostellaan vuosittain.

Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Haluatko lisää tarinoita?

Tutustu referensseihimme ja lue, miten GF Piping Systems on auttanut asiakkaitamme parantamaan veden laatua ja varmistamaan toiminnan turvallisuuden.

Tarkoituksenmukaista innovointia

Maailmanlaajuinen prosessiautomaation asiantuntijatiimimme kehittää jatkuvasti uusia ratkaisuja tehdäkseen prosessiautomaatiosta mahdollisimman helppoa ja kestävää – jopa haastavissa sovelluksissa. Tutustu uusimpiin innovaatioihimme täällä.

Laitosten tehokkuuden parantaminen digitaalisilla liityntäratkaisuilla

Tehdasprosessien tehokkuuden parantamiseksi automaatioala on ottanut käyttöön uusia trendejä. Näitä trendejä ovat teollisuus 4.0, verkotettujen järjestelmien käyttöönotto, ennakoivan kunnossapidon käytäntöjen omaksuminen ja teollisen internetin (IIoT) integrointi.

Teollisen Ethernet-liitäntäratkaisumme auttavat suunnittelemaan joustavia verkkoja ja ottamaan laitteet nopeasti ja helposti käyttöön, mukaan lukien pääsyn kaikkiin laitteen parametreihin.

GF Piping System tarjoaa teollisen Ethernetin sekä sähkökäyttöisille toimilaitteille että sähköpneumaattisille asennoittimille.

Lue lisää

Liityntäprotokollat – PROFINET, EtherNet/IP, Modbus

Sitoutumisemme ja asiantuntemuksemme

Hajautetut ratkaisut

Tässä sessiossa innovatiiviset maailmanjohtajat ja GF Piping Systemsin asiantuntijat keskustelevat siitä, miten hajautetut ratkaisut sekä vesi palveluna -konsepti tarjoavat konkreettisen vastauksen vedenpuutteen ja puhtaan juomaveden saannin haasteisiin.

Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Vedenkuljetus

Tässä sessiossa asiantuntijamme keskustelevat siitä, miten vesihuoltoala muuttuu, mitkä haasteet ovat edessä ja miten GF Piping Systems valmistautuu niihin.




Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Tulevat vesilaitokset

Tässä webinaarissa asiantuntijamme ja asiakkaamme keskustelevat siitä, miten automaation rooli on keskeinen tehokkuuden lisäämisessä ja hukan vähentämisessä vesikäsittelylaitoksissa nyt ja tulevaisuudessa.


Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Tutustu tuotevalikoimaan

Tarjoamme kattavat ratkaisut, joiden avulla voit rakentaa erittäin energiatehokkaita ja luotettavia prosesseja. Tutustu venttiiliratkaisuihimme sekä mittausratkaisuihimme.

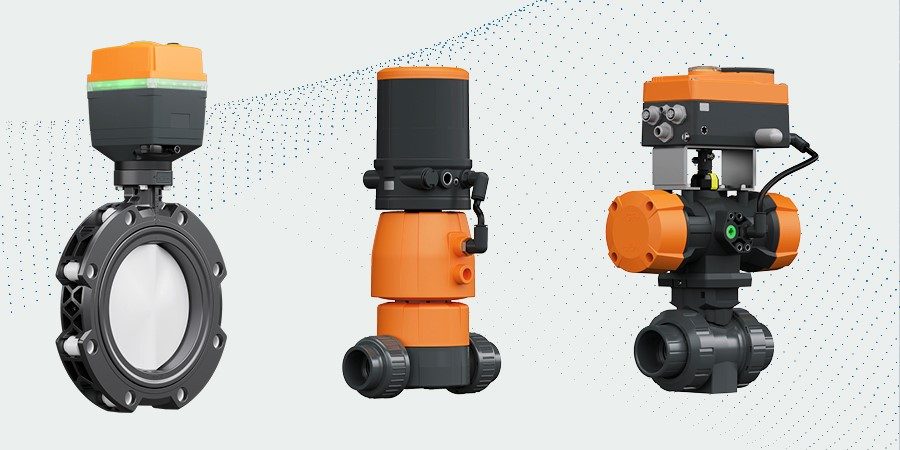

Venttiiliratkaisut

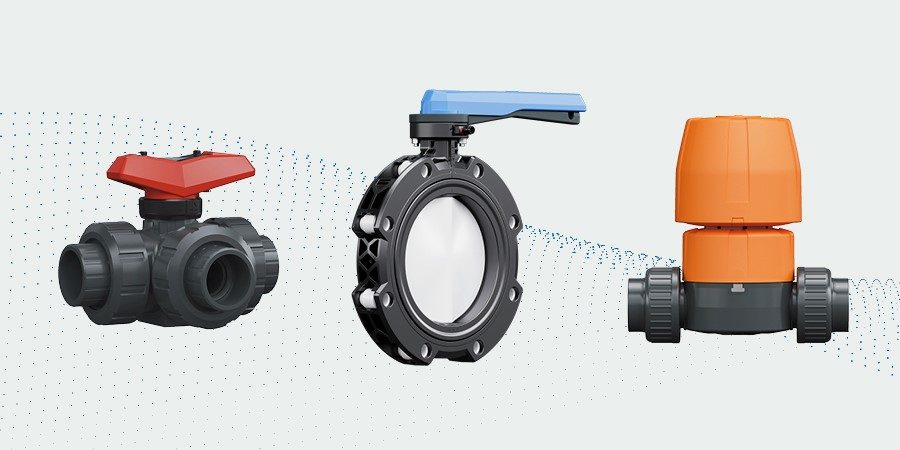

Venttiilit

Meillä on yksi markkinoiden laajimmista venttiilituotevalikoimista, joten löydät varmasti oikean vaihtoehdon käyttökohteeseesi. Oikean venttiilin valinta ja korkea tuotelaatu alentavat kokonaiskäyttökustannuksia.

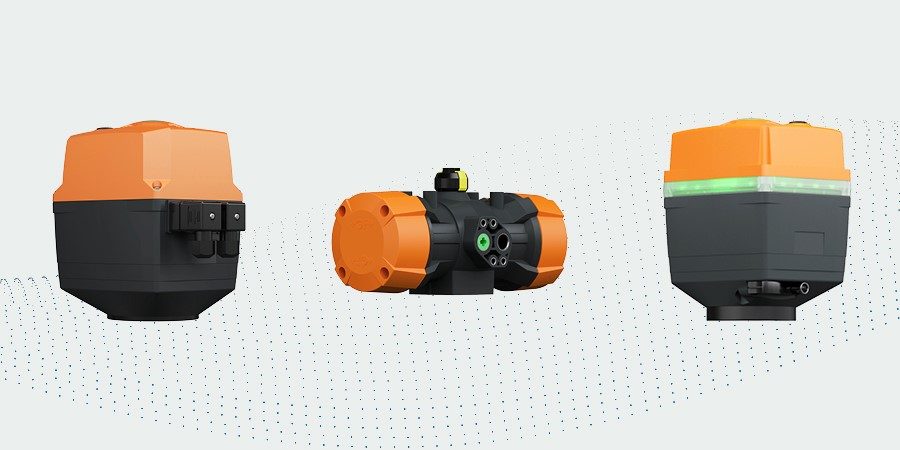

Toimilaitteet

Tarjoamme laajan valikoiman täysin muovisia ratkaisuja, jotka kestävät vaativimmatkin ympäristöt. Modulaarisen rakenteemme ansiosta venttiilit ja toimilaitteet voidaan yhdistää joustavasti, ja tarvittaessa voidaan lisätä lisätoimintoja, kuten asennoitin tai älykäs valvontalaite.

hehkulamppu-ikoni

Säätöventtiilit

Tarjoamme täydellisen täysmuovisen venttiilipaketin. Täydellinen yhteensopivuus mahdollistaa tarkan virtauksen säädön helposti. Lisäksi automaattinen viritystoiminto takaa nopean käyttöönoton.



Ikoni, jossa i-kirjain

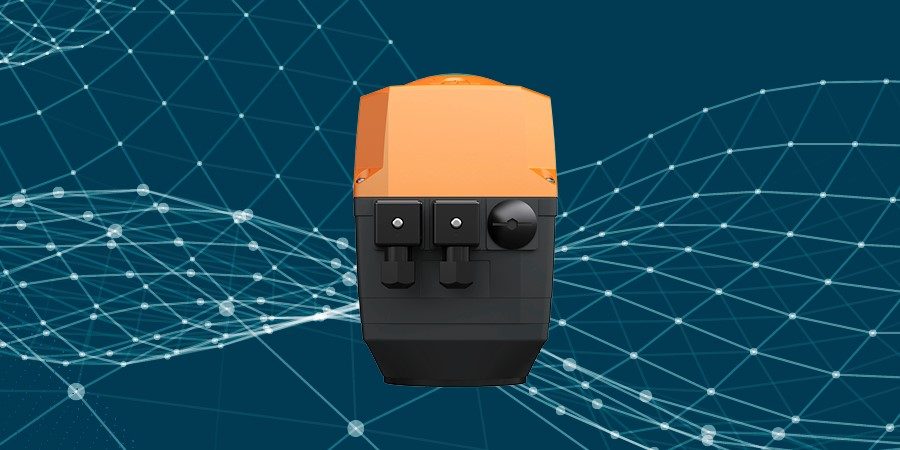

Digitaalinen kenttäliitettävyys

Teollisen Ethernetin liityntäratkaisumme auttavat suunnittelemaan joustavia verkkoja ja ottamaan laitteet käyttöön nopeasti ja helposti – sisältäen pääsyn kaikkiin olennaisiin laiteparametreihin.


Mittausratkaisut

GF Measurement & Control -luettelon 43. painos

GF Measurement & Control tarjoaa laajan valikoiman tuotteita, jotka mahdollistavat järjestelmien, kuten käänteisosmoosin, ioninpoiston | deionisoinnin, ravinteiden seurannan, väliaineen suodatuksen ja pintakäsittelyn/syövytyksen oikean arvioinnin. Luettelossa on tekniset tiedot kaikista GF:n tarjoamista virtaus-, pH/ORP-, johtokyky-/resistanssi-, lähetin- & ohjain- ja liitososaratkaisuista. Käytä luetteloa valitaksesi oikeat anturit, lähettimet ja liitososat järjestelmääsi varten.

vihreä

Nesteanalytiikka

Nesteanalyysisensorimme tarjoavat kattavan paketin tarkkuutta, monipuolisuutta, kestävyyttä ja teknologista innovaatiota. Olemme luotettava valinta teollisuudelle, jossa työskentelyolosuhteet ovat vaativat ja tarkka nesteanalyysi on ensiarvoisen tärkeää.

mallikuva

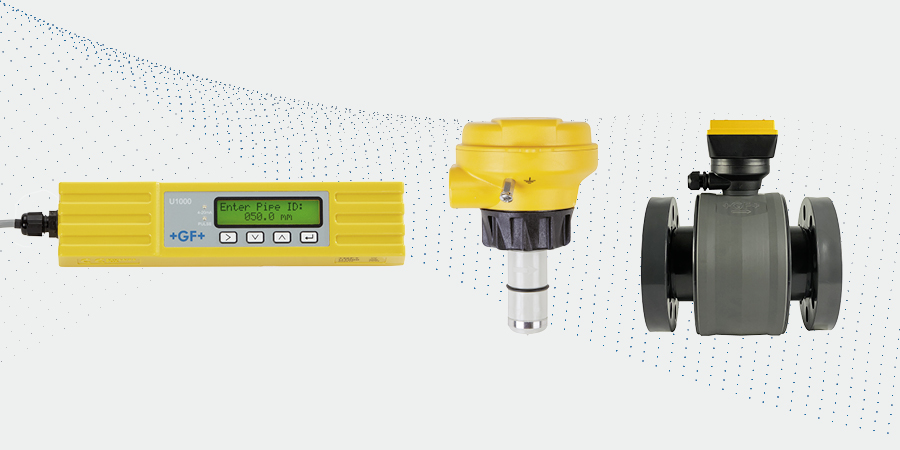

Sähköinen virtausmittaus

Sähköiset virtausmittarit yhdistävät teknisesti kehittyneen mittaustekniikan, jossa yhdistyvät vaikuttava monipuolisuus ja minimaalinen huoltotarve. Lisäksi anturit ovat monipuolisia ja helposti asennettavia – ilman liikkuvia osia.

Lähettimet ja ohjaimet

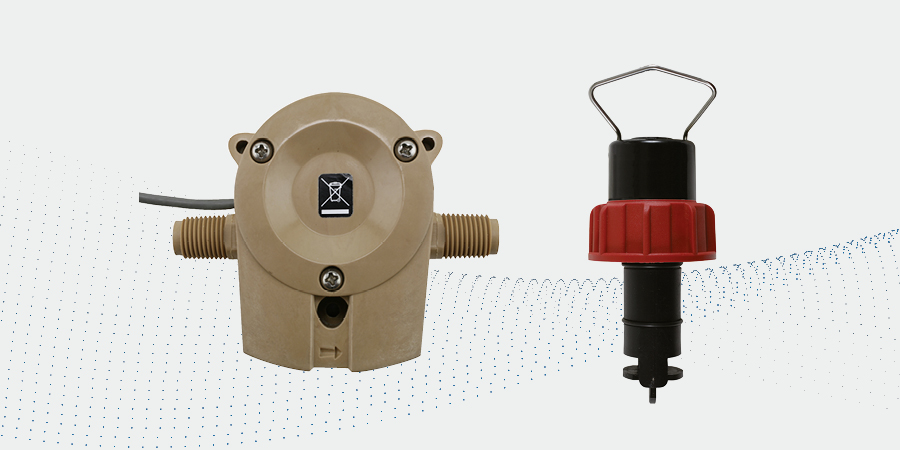

Mekaaninen virtausmittaus

Mekaaniset virtausanturimme tarjoavat erittäin toistettavia, vankkoja antureita, jotka tuovat merkittävää lisäarvoa ja vaativat vain vähän tai ei lainkaan huoltoa.

lämpötila ja paine

Lämpötila ja paine

GF:n lämpötila- ja paineanturit on varustettu yksiosaisella ruiskuvaletulla PVDF-rungolla, joka sopii erinomaisesti syövyttäville nesteille ja säästää aikaa ja kustannuksia. Paineantureiden keraaminen kalvo lisää kestävyyttä ja lujuutta.

Lähettimet ja ohjaimet

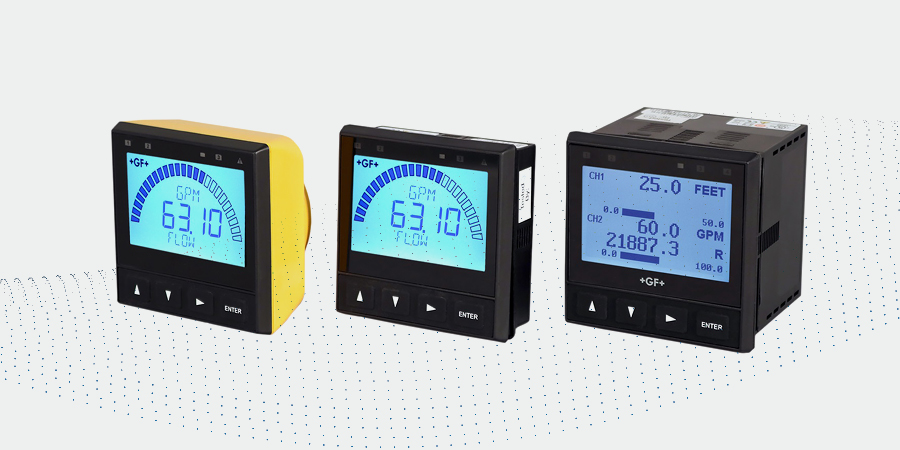

Lähettimet & ohjaimet

Ohjaustuotteemme ovat helppokäyttöisiä, niissä on intuitiiviset valikkorakenteet ja ne voidaan räätälöidä moduuleilla. Kaikki mittausparametrit voidaan liittää samaan lähettimeen – todellinen moniparametriohjain.

jatkuva tasonhallinta

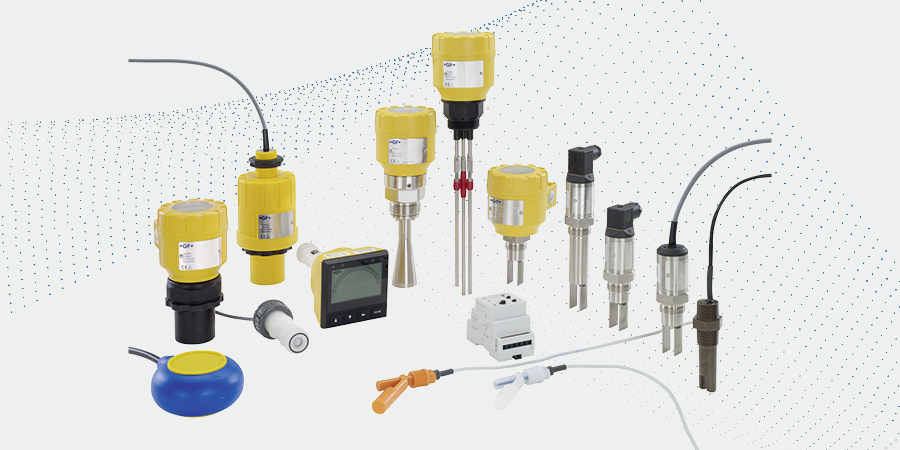

Pinnanmittaus ja -ohjaus

GF:n pinnankorkeusanturit tarjoavat tarkkaa tasonmittausta analogisilla tai digitaalisilla signaaleilla, mikä mahdollistaa helpon integroinnin ohjauslogiikkaan (PLC). Jatkuvaan säiliötason mittaukseen GF tarjoaa useita eri mittausteknologioita. Sovellusvaatimusten ja prosessinesteen ominaisuuksien mukaan voidaan käyttää joko kosketuksetonta tai koskettavaa laitetta. Pisteanturia voidaan hyödyntää täytön ja tyhjennyksen suoraan ohjaukseen.

Tukea jokaisessa projektin vaiheessa

Tarjoamme sinulle lisäresursseja ja palveluita, jotka tukevat jokaista projektivaihetta ideasta toteutukseen.

Suunnittelun perusteiden lataukset

Teollisuuden suunnittelun perusteet

Teknisissä käsikirjoissamme on yksityiskohtaista tietoa materiaaleista, mitoituksesta, asennustekniikoista, hyväksynnöistä ja standardeista sekä pääsy ammattitaidon tietopankkiin. Löydät kaiken tarvitsemasi tietoa nykyisistä tai suunnitelluista putkistoasennuksista.

Online tools

Verkko­työkalut

GF Piping Systemsin monipuoliset verkkotyökalut tukevat konfigurointia ja laskentaa lähes kaikissa sovelluksissasi. Syöttämällä materiaalin ja tuotteen valinnan sekä suunnittelun ja mitat voit laskea ratkaisevat tekijät helposti ja nopeasti – aina juomavesijärjestelmien suunnittelusta kemikaalien turvalliseen kuljetukseen.

GF-logo tuotantolaitoksen edessä

Webinaarit

Virtuaalinen. Milloin tahansa. Missä tahansa – ammattitaitoa asiantuntijoilta. Verkkoseminaareissa asiantuntijamme keskustelevat ajankohtaisista aiheista ja vastaavat kysymyksiisi suorassa lähetyksessä. Katso uusimmat verkkoseminaarit täältä.

Henkilö huomioliiveissä katsoo näyttöjä

Teknisiä vinkkejä

GF Tech-Tips -vinkit voivat liittyä ominaisuuksiin, asennukseen, turvallisuuteen, huoltoon tai käyttövinkkeihin niin yleisiin kuin monimutkaisiinkin tilanteisiin. Tavoitteena on tarjota teknisiä vinkkejä, joita ei välttämättä löydy käyttöohjeista tai datalehdistä, tai vain lisätä tietoisuutta tietystä ominaisuudesta ja toiminnasta. Saat täältä teknisiä artikkeleita eri GF-tuotteista ja niiden sovelluksista.

UKK

Mitkä ovat syyt ja mahdolliset keinot lieventää vedenkäsittelysovelluksissa käytettävien venttiilien ennenaikaista kulumista?

Venttiilien ennenaikainen kuluminen voi johtua useista syistä. Oikea käsittely ja säännöllinen huolto ovat välttämättömiä venttiilien maksimaalisen käyttöiän varmistamiseksi. Vedenkäsittelyssä käytettävät muoviventtiilit voivat kulua ennenaikaisesti kemikaalien, korkean paineen ja hiukkasten aiheuttaman kulumisen vuoksi. Kemiallinen korroosio heikentää materiaalia, kun taas painevaihtelut rasittavat venttiiliä. Vedessä olevat hiukkaset voivat kuluttaa pintoja ja pahentaa kulumista. Venttiilin materiaalin valinta on olennaisen tärkeää tämän vaurion ehkäisemiseksi. Paineensäätöjärjestelmien ja suodattimien käyttö voi vähentää rasitusta ja hiukkasten pääsyä venttiiliin. Säännöllinen huolto, kuten puhdistus ja voitelu, pidentää venttiilin käyttöikää. Lisäksi vaihtoehtoiset venttiilimalleja tai pinnoitteet voivat parantaa kestävyyttä vaativissa käyttöolosuhteissa. Myös oikea asennus on erittäin tärkeää. Venttiili on asennettava putkistojärjestelmään siten, että järjestelmä ei aiheuta venttiiliin ylimääräistä rasitusta, joka voi vahingoittaa venttiilin toimintaa. Suunnittelun perusteet -osiossa on tarkempi ohje venttiilien mitoituksesta ja asennuksesta sivuilla 21–24 teoksessa "Valves and Actuators". Lisäksi GF Piping Systems tarjoaa maksuttomia verkkotyökaluja, kuten “Laippaliitäntätyökalu”, “Kemikaalinkestävyys-työkalu” ja “Venttiilin mitoitustyökalu”, jotka auttavat oikean valinnan tekemisessä.

Mitkä ovat suosituimmat teknologiat virtausmittauksessa?

  • Nopeusperusteiset virtausmittausteknologiat
    Kaikki GF:n valmistamat virtausanturit kuuluvat laajaan nopeusperusteisten virtausmittauslaitteiden kategoriaan. Tähän valikoimaan kuuluvat siipiratas-, magneettiset, läpivirtausroottori- ja turbiinivirtausanturit. Käyttöperiaatteet vaihtelevat huomattavasti tyypeittäin, mutta tietyt tärkeät asennusperiaatteet pätevät kaikille.
  • Täysin kehittynyt turbulenttinen virtaus
    Nopeusperusteiset virtausanturit vaativat tarkkaan ja toistettavasti mittaamiseen täysin kehittyneen turbulenttisen virtauksen. Täysin kehittynyt turbulenttinen virtaus esiintyy Newtonin nesteissä, joiden Reynoldsin luku (Re) on yli 4 500. Pienet virtausnopeudet, viskoosit nesteet ja suuret putkikoot vaikeuttavat täysin kehittyneen turbulenttisen virtauksen saavuttamista. Myös päinvastainen pätee: kun putken kokoa pienennetään, paikallinen virtauksen nopeus kasvaa ja Reynoldsin luku samalla nousee.
  • Magneettiset virtausanturit
    Magneettiset virtausanturit, kuten tyypit 2551 ja 2552, perustuvat Faradayn sähkömagneettisen induktion periaatteeseen, eikä niissä ole liikkuvia osia. Kun neste (täytyy olla johtava >20 μS) liikkuu anturin kärjen synnyttämän magneettikentän läpi, syntyy jännite, joka on suoraan verrannollinen nesteen nopeuteen. Sisäinen elektroniikka muuntaa tämän jännitteen taajuudeksi ja/tai 4–20 mA-lähdöksi. GF:n magneettiset virtausanturit ovat upotettavaa mallia ja soveltuvat laajaan putkikokoskaalaan.
  • Siipiratasanturit
    Siipiratasanturit ovat läpivientilaitteita, jotka asennetaan kohtisuoraan putkistoon ja hyödyntävät virtausenergian pyörittämään roottoria (siipiratas) paikallaan olevan akselin ympäri. Useimmissa siipiratasantureissa on jokaisessa lapassa magneetti.
    Magneettia käytetään yhdessä anturin rungon sisäisen kelan kanssa synnyttämään sinimuotoinen signaali (itsegeneroivat, virtalähteettömät anturit) tai laukaisemaan sisäisen elektronisen kytkimen, joka tuottaa neliöaaltomaisen signaalin (transistorityyppi, virtalähteellä). Kummassakin tapauksessa lopputuloksena saatava taajuus on suoraan verrannollinen nesteen nopeuteen.

    Suunnittelun perusteissa on yleinen valintaohje, joka auttaa käyttäjää valitsemaan sovellukseen sopivan anturityypin optimaalisen virtausmittauksen saavuttamiseksi.

    Lue lisää sivuilta 139–141 “Measurement and Control”.

Mitkä ovat digitaalisen viestinnän teknologioiden trendit?

Digitaalinen viestintä prosessilaitoksissa on yhä tärkeämpää digitalisuuden ja Industry 4.0:n automaatiotrendien vuoksi, joita perinteinen 4–20 mA analogiateknologia ei tue.
Viime vuosikymmeninä eri standardiorganisaatiot ovat määritelleet useita digitaalisen viestinnän teknologioita. Prosessiteollisuuden loppuasiakkaat voivat vapaasti valita itselleen parhaiten sopivan teknologian. Digitaaliset viestintäteknologiat mahdollistavat korkeimman mahdollisen laitoksen tehokkuuden.
Kalliita I/O-kortteja ja monimutkaista laitteistokaapelointia ei tarvita, sillä vain yksi kaapeli kulkee PLC:ltä kenttätasolle. Joustavat topologiat tukevat laitoksen yksilöllisiä tarpeita.
Älykkäät kenttälaitteet jakavat arvokasta dataansa, mikä mahdollistaa jatkuvan prosessiparannuksen. Parannuksia voidaan tehdä diagnostiikan, yksinkertaistetun vianhaun ja trendiseurannan avulla – prosessin optimoinnista suunnittelemattomien seisokkien välttämiseen.
Langattomat yhteydet kenttälaitteiden ja mobiilisovellusten välillä täydentävät tehokasta prosessilaitosta tarjoamalla helpon tavan kytkeytyä laitteeseen reaaliaikaista dataa tai parametrisointia varten.

Teollisen Ethernetin teknologia protokollilla PROFINET, EtherNet/IP tai Modbus TCP sopii parhaiten digitalisaatiotrendien tukemiseen, sillä Ethernet on jo automaatiopyramidin ylemmillä tasoilla standardiviestintäteknologia. Tuomalla Ethernet-käytännön kenttätasolle järjestelmät saavat saumattoman datayhteyden yksittäiseen anturiin tai toimilaitteeseen vähemmällä laitteistolla ja ilman protokollamuunnoksia. Globaaleissa markkinatutkimuksissa teollisen Ethernetin osuus kenttätasoteknologioista on kasvanut merkittävästi ja kasvaa edelleen. GF Piping Systems tukee tärkeimpiä digitaalisia viestintäteknologioita prosessiautomaation tuotevalikoimassa sekä antureille että toimilaitteille.

Lue lisää



Haluatko lukea lisää referenssitarinoita?

Tutustu referenssikokoelmaamme ja lue, miten GF Piping Systems on auttanut asiakkaitamme parantamaan veden laatua ja varmistamaan toiminnan turvallisuuden.

×
