Czujnik mętności GF 4170

Czysta precyzja w pomiarze mętności.

Porozmawiaj z ekspertem Pobierz broszurę

Zbudowany na lata. Zaprojektowany, by działać.

Turbidymetr GF 4170 wyznacza nowe standardy w pomiarze mętności, oferując wiodącą na rynku dokładność, kompaktową konstrukcję i wyjątkową niezawodność. Rozwiązuje typowe problemy związane z monitoringiem mętności, takie jak przecieki, niewłaściwe ustawienie oraz częsta konserwacja, dzięki wykorzystaniu najwyższej jakości materiałów i precyzyjnej obróbce CNC.

Połącz czujnik z  nadajnikiem mętności GF 8640, który wykorzystuje zaawansowaną technologię ekranu dotykowego — nadajnik oferuje intuicyjne menu oraz możliwość personalizacji wyświetlanych wyników wraz z sygnalizacjami systemowymi i alarmowymi.

Czujnik mętności GF 4170 najlepiej sprawdzi się w: miejskich stacjach uzdatniania wody pitnej, odbiorze i poborze wody surowej, wodzie morskiej/solance/odsalaniu, odwróconej osmozie i filtracji, ściekach przemysłowych i odzysku wody, chłodniach kominowych oraz wodzie procesowej.

Stworzony z myślą o elastyczności i długowieczności

Zaprojektowany zarówno z myślą o OEM-ach, jak i operatorach instalacji, czujnik mętności GF 4170 zapewnia niezawodną pracę zarówno w miejscach o ograniczonej przestrzeni, jak i w trudnych warunkach procesowych. Posiada międzynarodowe certyfikaty, dzięki czemu idealnie sprawdza się w systemach wodnych wymagających zgodności z przepisami.

Dodatkowo, szeroki zakres pomiarowy pozwala na dokładny monitoring mętności w wodach powierzchniowych i poborowych, nawet przy zmieniającym się zabarwieniu wody.

10x większa dokładność

Osiąga imponującą dokładność na poziomie +/-0,1% do +/-0,2% w jednym z najszerszych zakresów pomiarowych dostępnych na rynku.

Kalibracja 7-punktowa

Fabryczna kalibracja 7-punktowa zapewnia znacznie dokładniejsze pomiary w całym zakresie mętności, w porównaniu do typowych kalibracji 1-2-punktowych stosowanych u konkurencji.

Globalna zgodność

Czujnik mętności GF spełnia międzynarodowe normy i umożliwia uzyskanie aprobat regulacyjnych na całym świecie – dokumentacja jest gotowa do audytów. Sensor spełnia wymogi pomiaru mętności według ISO 7027, uznawane zarówno w branży przemysłowej, jak i środowiskowej.

Wydłuż żywotność czujnika nawet 5-krotnie

Czujnik mętności GF został zaprojektowany bez uszczelek O-ring, posiada precyzyjne wykonanie CNC i szafirowe uszczelnienia, co eliminuje ryzyko przecieków i wydłuża żywotność o 3-5 razy w porównaniu do rozwiązań standardowych.

Doświadcz czystej precyzji

Obsługiwane branże

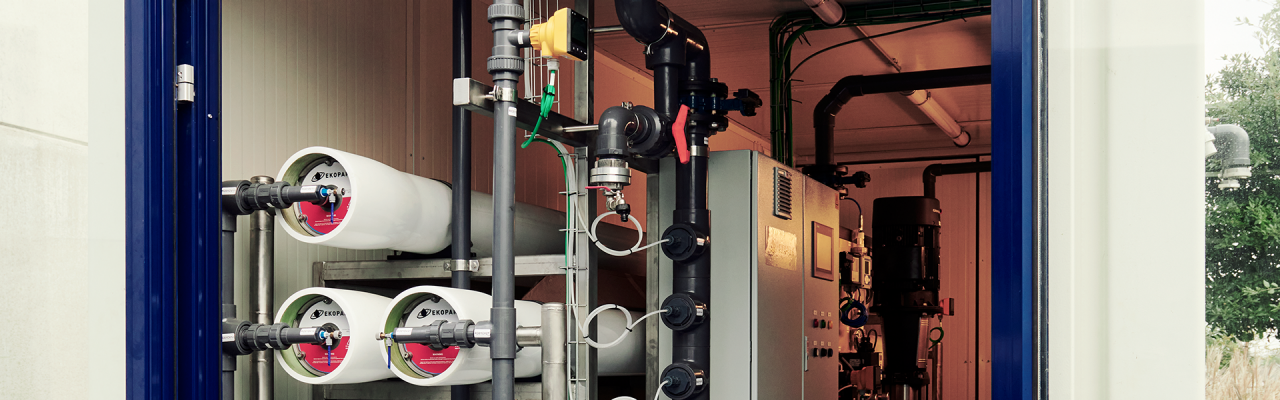

Woda pitna

Tylko najlepsze komponenty są wystarczająco dobre podczas pracy z najcenniejszym zasobem na świecie. Nasze systemy rur najwyższej jakości wspierają bezpieczne obchodzenie się z wodą pitną, podczas gdy nasze rozwiązania Automatyzacji Procesów ułatwiają dekodowanie procesów obróbki i produkcji zdecentralizowanej.

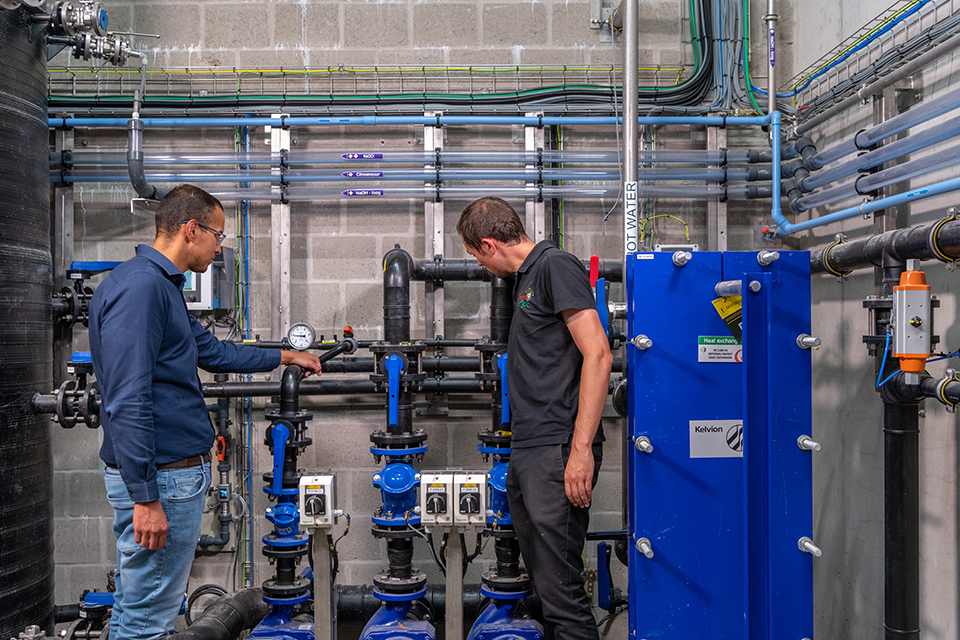

Oczyszczanie ścieków

Ponowne wykorzystanie najcenniejszego zasobu na świecie. Niezawodne i zrównoważone oczyszczanie ścieków za pomocą interoperacyjnych systemów rur termoplastycznych. Dowiedz się więcej.

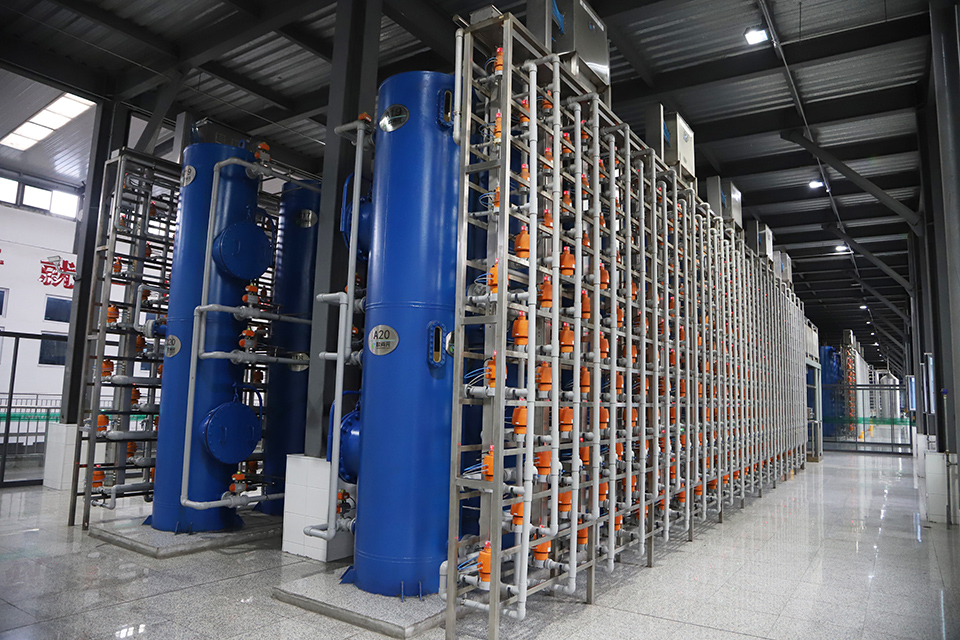

Przemysłowe uzdatnianie wody

Systemy rur z tworzyw sztucznych poprawiają oczyszczanie wody dzięki odporności na korozję, łatwej instalacji i oszczędności energii, oferując trwałość i efektywność w nowoczesnych instalacjach przemysłowych. Zwiększ efektywność, minimalizuj koszty i spełniaj przepisy korzystając z rur termoplastycznych w oczyszczaniu wody przemysłowej.

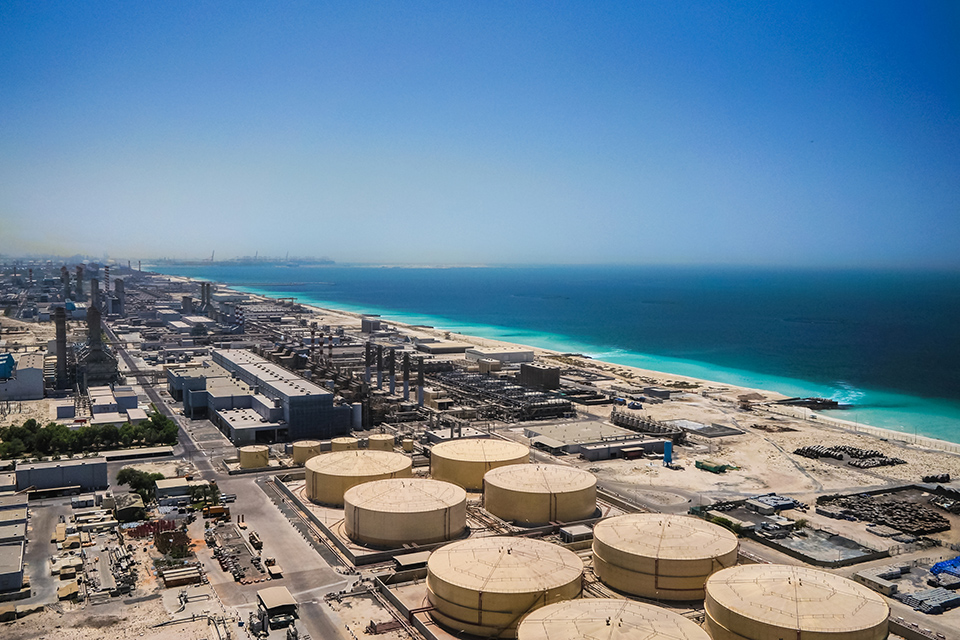

Dubai. In the summer of 2016. Modern desalination plant on the shores of the Arabian Gulf.

Odsalanie

Odporna na korozję i solidne systemy rurowe z tworzyw sztucznych to optymalne rozwiązanie dla przyszłościowego, niezawodnego odsalania ze zwiększoną żywotnością systemu.

Portfolio

FAQ

Czym jest mętność?

Mętność określa, jak przejrzysta lub mętna jest ciecz na podstawie rozpraszania światła przez cząstki zawieszone. Nie jest to tożsame z barwą.

Czym jest ISO 7027 i dlaczego jest ważna dla pomiaru mętności?

ISO 7027 to międzynarodowa norma określająca metodę pomiaru mętności za pomocą światła bliskiej podczerwieni o długości fal 860 nm i detekcji nefelometrycznej pod kątem 90°. Umożliwia uzyskanie spójnych, niezależnych od barwy wyników pomiaru mętności i jest szeroko akceptowana w aplikacjach związanych z wodą pitną, ściekami oraz procesami przemysłowymi. Przestrzeganie ISO 7027 gwarantuje możliwość śledzenia wyników, ich porównywalność i akceptację regulacyjną na całym świecie.

Czy czujnik jest kompatybilny zarówno z wodą czystą, jak i brudną?

Tak. Szeroki zakres pomiarowy (0,001-4000 NTU), samooczyszczająca, ukośna głowica oraz wytrzymała konstrukcja sprawiają, że czujnik sprawdza się zarówno w aplikacjach wody pitnej o niskiej mętności, jak i w środowiskach o wysokiej mętności, np. w ściekach przemysłowych lub górnictwie.

Jaki jest zakres pomiarowy i dokładność czujnika typu 4170?

0,001 do 4000 NTU/FNU, z dokładnością ±0,2% MV (0-0,5 NTU) oraz ±0,1% MV w innych zakresach.

Czy ten czujnik mętności może również mierzyć Sumę Zawiesin Stałych (TSS)?

Tak. TSS można oszacować, korelując mętność (FNU) z TSS (mg/l) przez laboratoryjną analizę próbki. Współczynnik przeliczeniowy można wprowadzić do nadajnika, aby uzyskać bieżący odczyt TSS. TSS to parametr oznaczany laboratoryjnie, a wiele czujników TSS na rynku korzysta z podobnych zasad pomiaru optycznego, zwykle kalibrowanych na ziemi okrzemkowej lub standardzie równoważnym. W większości przypadków szacowanie mętności i TSS można przeprowadzić tym samym czujnikiem, w zależności od danego zastosowania.

Co należy wziąć pod uwagę przy wyborze czujnika mętności?

Kluczowe czynniki to wymagany zakres pomiarowy, dokładność czujnika przy niskiej i wysokiej mętności, wrażliwość na barwę, potrzeby konserwacyjne, typ instalacji (w linii, kanał otwarty, bypass) oraz zgodność z normami, np. ISO 7027. Czujnik GF Typ 4170 został zaprojektowany, aby spełniać te wymagania: szeroki zakres pomiarowy (0,001 - 4000 FNU), wysoka precyzja, niskie potrzeby konserwacyjne, elastyczne opcje montażu i zgodność z ISO — sprawdza się w większości zastosowań przemysłowych i w uzdatnianiu wody.

Jak wygląda konserwacja?

Czujnik jest praktycznie bezobsługowy. Nie posiada uszczelek O-ring w ścieżce optycznej (szafir – korpus czujnika) ani części ruchomych. Konstrukcja z ukośną głowicą sprzyja samoczyszczeniu i ogranicza osadzanie się zanieczyszczeń. Wymiany może wymagać jedynie pochłaniacz wilgoci, zazwyczaj po około roku użytkowania.

W jakich zastosowaniach używany jest zwykle typ 4170?

Zastosowania obejmują: wodę pitną (uzdatnianie i dystrybucja), ochronę RO/UF, pobór z wód powierzchniowych/rzek, ścieki przemysłowe, chłodnie kominowe, monitoring w górnictwie i osadach poflotacyjnych

Czy można go stosować w wodzie morskiej lub solance?

Tak. Czujnik mętności typu 4170 został wykonany z materiałów i optyki odpowiednich do pracy w wodzie słonawej oraz przy odsalaniu.

Czy czujnik mętności GF Typ 4170 jest kompatybilny z nadajnikami 9900 lub 9950?

Nie. Czujnik typu 4170 jest kompatybilny wyłącznie z nadajnikiem GF 8640.


Czujnik oferuje wyjście 4-20 mA, Modbus RTU oraz dwa wyjścia cyfrowe (0 lub 1 wyjście cyfrowe). Nadajnik standardowo wyposażony jest w 4-20 mA, można go doposażyć w Modbus RTU, Profibus DP lub moduły Profinet dla elastycznej integracji systemowej.
