Odpady specjalistyczne i oczyszczanie ścieków

Bezpieczne i niezawodne systemy rurociągów do zarządzania odpadami specjalistycznymi.

Porozmawiaj z ekspertem

Application

Zaprojektowane z myślą o odporności chemicznej, niezawodności i zgodności

W produkcji półprzewodników i przemysłowym oczyszczaniu ścieków, systemy transportu płynów muszą bezpiecznie obsługiwać szeroką gamę agresywnych i niebezpiecznych mediów. Należą do nich kwasy mineralne i organiczne, zasady, utleniacze, roztwory zawierające metale, rozpuszczalniki, takie jak alkohol izopropylowy (IPA), a także drobne cząstki stałe i zawiesiny. Transport wolny od zanieczyszczeń ma kluczowe znaczenie nie tylko dla ochrony dalszych technologii oczyszczania, takich jak systemy neutralizacji, filtracji i odzyskiwania, ale także dla zapewnienia zgodności z przepisami ochrony środowiska, umożliwienia odzysku materiałów i minimalizacji ryzyka operacyjnego. Wszelkie wycieki lub degradacja materiałów mogą zagrozić bezpieczeństwu pracowników, wydajności urządzeń lub jakości odprowadzanych ścieków.

GF Industry and Infrastructure Flow Solutions oferuje w pełni zaprojektowane rozwiązania rurociągów polimerowych, zapewniające bezpieczny i wolny od zanieczyszczeń transport oraz integrację niebezpiecznych mediów. Zaprojektowane z myślą o trwałości, odporności chemicznej i kompatybilności systemowej, nasze rozwiązania gwarantują długotrwałą wydajność w korozyjnych i zmiennych warunkach procesowych, pomagając inżynierom w spełnianiu celów środowiskowych, operacyjnych i regulacyjnych.

Rozwiązywanie złożonych problemów związanych z obsługą płynów

Warunki procesu

Agresywne ciecze, takie jak kwasy, rozpuszczalniki, utleniacze i szlamy bogate w metale, w połączeniu z wahaniami temperatury i ciśnienia, stawiają ekstremalne wymagania systemom rurociągowym. GF oferuje polimery odporne chemicznie, takie jak PVDF, PROGEF (PP-H), PE 100 lub PVC, które zapewniają niezawodną pracę w szerokim zakresie pH i temperaturach do +90°C. Materiały te gwarantują integralność strukturalną i niezawodność systemu nawet w trudnych i zmiennych warunkach procesowych.

Integralność systemu

Wycieki stanowią poważne zagrożenie dla zdrowia, bezpieczeństwa i zgodności z przepisami, szczególnie w środowiskach wymagających czystej eksploatacji i ponownego wykorzystania wody. Wysokowydajne polimery GF łączą w sobie materiały odporne na działanie chemikaliów, zgrzewanie o wysokiej integralności (IR, BCF) oraz opcjonalną dodatkową ochroną, aby zapewnić długotrwałe bezpieczeństwo. Wszystkie komponenty posiadają certyfikaty do stosowania w pomieszczeniach sterylnych, są zgodne z normami DVS/ISO i są dobierane przez ekspertów w zakresie materiałów do zastosowań krytycznych.

Integracja na każdym etapie

Specjalistyczne procesy oczyszczania odpadów i ścieków wymagają rurociągów, które płynnie integrują się ze złożonymi układami i etapami oczyszczania. GF wspiera to za pomocą modułowych systemów polimerowych, cyfrowych narzędzi projektowych, w tym bibliotek i modeli BIM, zaawansowanego wsparcia inżynieryjnego oraz możliwości prefabrykacji na całym świecie. Od planowania po realizację, nasi eksperci zapewniają płynną integrację, pomagając producentom OEM i projektantom systemów zredukować liczbę przeróbek i skrócić terminy realizacji projektów.

Długoterminowa eksploatacja

Po uruchomieniu systemy muszą być odporne na agresywne media i nie ulegać degradacji. Tradycyjne metalowe rurociągi są podatne na korozję i osadzanie się kamienia, co zwiększa koszty konserwacji i ryzyko awarii systemu. Rurociągi polimerowe GF oferują długotrwałą trwałość, odporność na korozję i gładkie powierzchnie wewnętrzne, zapobiegające osadzaniu się kamienia. Nasz zespół inżynierów zaawansowanych dba o optymalny dobór materiałów, aby zapewnić maksymalną sprawność systemu i obniżyć koszty cyklu życia.

Pobierz Białą Księgę

W jaki sposób analiza naprężeń rur zapewnia długoterminową wydajność fabryki

Pobierz ten dokument, aby dowiedzieć się, jak dostosowana analiza naprężeń rur (PSA) pomaga inżynierom zapobiegać pełzaniu, odkształceniom i awariom podpór, zapewniając długoterminową niezawodność w systemach odwodnień i kanalizacji. Zawiera on przypadki z życia wzięte i sprawdzone strategie projektowania.

Pobierz Białą Księgę

Przykłady referencyjne

RC-GALVABAU

Półprzewodniki

Double Containment

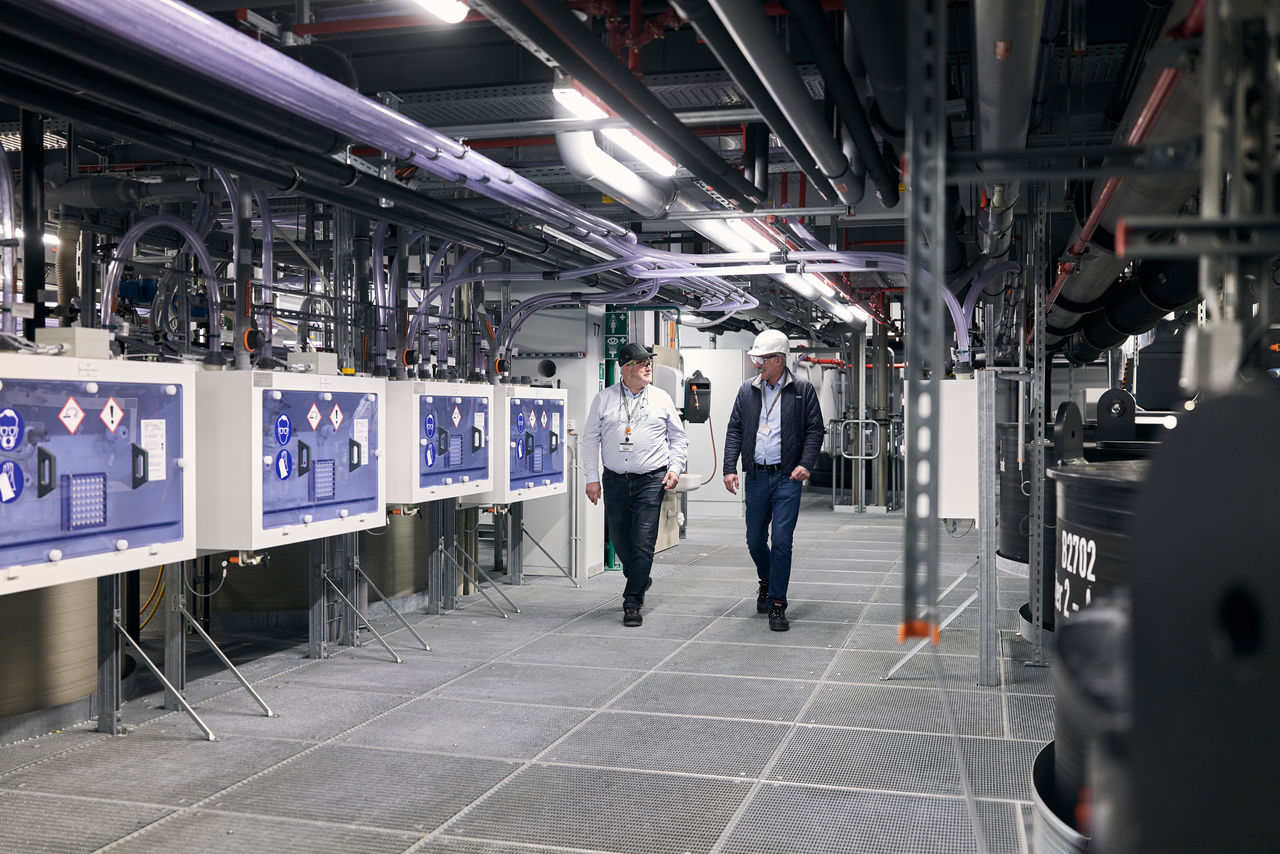

W produkcji półprzewodników i diod LED w firmie ams-OSRAM International GmbH, bezpieczne postępowanie ze ściekami jest kluczowe. Aby wymienić istniejące rurociągi, firma zainstalowała nowoczesny system Double Containment firmy GF, zapewniający bezpieczny transport chemikaliów oraz niezawodną neutralizację, filtrację i utylizację ścieków.

RC-GALVABAU

Oczyszczanie ścieków

Kwas mlekowy

GF zasila modernizację systemu wymiany jonowej OMZ 5000 do produkcji bioplastików. Do wielkoskalowego zakładu kwasu mlekowego w Qinggang, GF dostarczyło 5000 zaworów w 7 równoległych systemach wymiany jonowej. Zaawansowana konstrukcja zaworów i automatyzacja pozwoliły na zwiększenie wydajności, zmniejszenie o 40% ilości ścieków oraz inteligentniejszą i bardziej zrównoważoną produkcję kluczowych materiałów do produkcji tworzyw biodegradowalnych.

template image

Półprzewodniki

Inżynieria i prefabrykacja

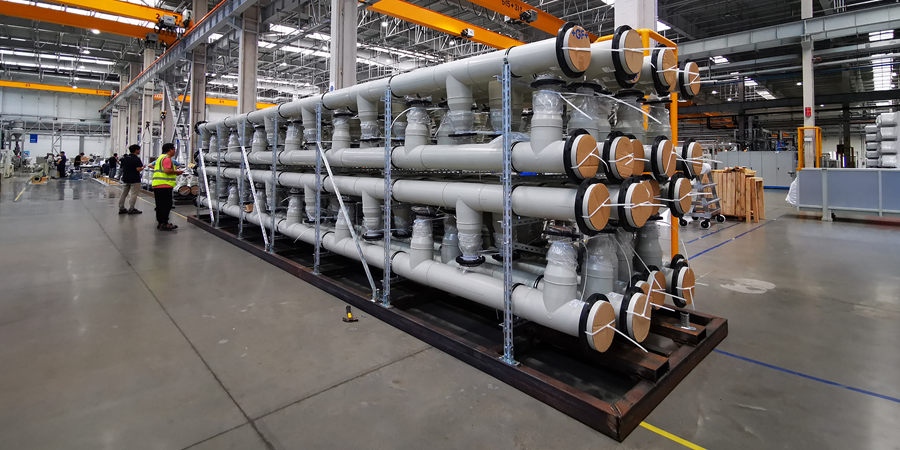

Aby sprostać surowym wymaganiom bezpieczeństwa i wydajności dla dużego projektu rafinacji, firma Chiyoda postawiła na kompleksowe podejście systemowe firmy GF, obejmujące prefabrykację ponad 1000 elementów wykonanych na bazie systemu PROGEF, fachową pomoc techniczną i niezawodne komponenty polipropylenowe, gwarantujące szybką instalację, długoterminową trwałość i bezpieczeństwo operacyjne.

rc nippon gases

Oczyszczanie ścieków

Ekstrakcja litu

Saltworks specjalizuje się w oczyszczaniu ścieków przemysłowych i rafinacji litu. Jej systemy termiczne, membranowe i chemiczne umożliwiają oczyszczanie ścieków przemysłowych, przetwarzanie solanek do rafinacji litu na frakcje stałe o jakości bateryjnej lub ekstrakcję cennych surowców, takich jak lit, nikiel czy kobalt.

Katalog produktów

Odkryj nieograniczoną wszechstronność systemów zgrzewanych z polipropylenu (PP) przeznaczonych do bezpiecznego transportu płynów w krytycznych instalacjach przemysłowych i przejrzyj naszą ofertę produktów Waste Streams.

Wyświetl katalog produktów

Produkty

FAQs

Jakie rodzaje chemikaliów mogą być obsługiwane przez systemy rurowe z polimeru GF?

GF oferuje szeroką gamę polimerów odpornych chemicznie, w tym PVDF, PROGEF (PP-H), PE100-RC i PVC. Materiały te nadają się do kontaktu z agresywnymi kwasami (np. fluorowodorowym, siarkowym), rozpuszczalnikami (np. izopropanolem, acetonem), utleniaczami i odpadami zawierającymi metale. Szczegółowe informacje można znaleźć w naszym narzędziu do obliczania odporoności chemicznej.

Jaka jest maksymalna temperatura i ciśnienie robocze dla poszczególnych systemów?

Limity robocze zależą od materiału i konstrukcji systemu. Systemy PVDF zazwyczaj pracują w trybie ciągłym w temperaturze do +90°C przy ciśnieniu do PN16 (232 psi). Systemy PP i PE nadają się do pracy w nieco niższych temperaturach. Aby uzyskać dokładne parametry, skorzystaj z  narzędzia lub skonsultuj się z naszym zespołem inżynierów.

W jaki sposób systemy zapewniają szczelność w newralgicznych obszarach?

Systemy GF wykorzystują technologie zgrzewania, takie jak zgrzewanie w podczerwieni (IR), bezwypływkowe (BCF) oraz elektrooporowe, tworząc w 100% szczelne połączenia. Metody te eliminują słabe punkty typowe dla połączeń mechanicznych, zmniejszają zapotrzebowanie na konserwację i są zgodne z normami DVS i ISO. Szczegółowy przegląd można znaleźć w naszym internetowym katalogu:


Możesz również pobrać Katalog produktów PDF, aby uzyskać kompleksowe informacje o produktach.



Czy systemy rurociągowe GF mogą być stosowane w pomieszczeniach sterylnych lub w instalacjach odzyskiwania wody?

Tak. Nasze technologie zgrzewania spełniające wymagania pomieszczeń sterylnych oraz materiały o wysokiej czystości, takie jak PVDF-HP lub PP-H, idealnie nadają się do środowisk wymagających pracy bez zanieczyszczeń, w tym do podłóg w fabrykach półprzewodników, pętli odzysku i systemów odpływowych w punktach poboru.

Porozmawiaj z ekspertem, aby dowiedzieć się więcej o naszym portfolio zgodnym ze standardem SEMI.

Jakiego rodzaju wsparcie oferuje GF w zakresie projektowania i integracji systemów?

GF zapewnia kompleksowe wsparcie inżynieryjne, obejmujące dobór materiałów, analizę naprężeń, biblioteki BIM/CAD, planowanie prefabrykacji i konsultacje na miejscu. Gwarantuje to bezproblemową integrację z systemami OEM, jednostkami modułowymi lub projektami zakładów w pełnej skali.

Dowiedz się więcej

Jak systemy GF wypadają w porównaniu z systemami metalowymi pod względem długoterminowej wydajności?

W przeciwieństwie do metalu, systemy polimerowe GF są odporne na korozję i nie wymagają malowania, pasywacji ani ochrony katodowej. Ich gładkie powierzchnie wewnętrzne redukują osadzanie się kamienia, straty ciśnienia i gromadzenie się substancji chemicznych, co przekłada się na niższe koszty cyklu życia i stabilniejszą pracę.

Czy chcesz wiedzieć więcej?

Kliknij tutaj, aby umówić się na konsultację z jednym z naszych ekspertów i omówić wymagania dotyczące projektu lub jakieś dodatkowe kwestie, które chciałbyś poruszyć.

Porozmawiaj z ekspertem
