GF 4170 Sameussensori

Puhdasta tarkkuutta sameuden mittauksessa.

Ota yhteyttä asiantuntijaan Lataa esite

Rakennettu kestämään. Suunniteltu suorituskykyyn.

GF 4170 -sameusmittari määrittelee uudelleen sameuden mittaamisen mahdollisuudet alan johtavalla tarkkuudella, kompaktilla rakenteella ja poikkeuksellisella luotettavuudella. Se ratkaisee sameudenvalvonnan yleiset haasteet, kuten vuodot, virheellisen kohdistuksen ja tiheät huoltovälit korkealaatuisilla materiaaleilla ja CNC-tarkkuudella valmistettujen tuotteiden avulla.

Yhdistä sensori GF 8640 sameuslähettimeen, joka hyödyntää kehittynyttä kosketusnäyttöteknologiaa. Lähetin tarjoaa intuitiivisen valikkonavigoinnin ja mukautettavat tulosnäytöt järjestelmä- ja hälytysilmaisimilla.

GF 4170 -sameussensori on paras valinta seuraaviin kohteisiin: kunnallinen juomavesi, raakaveden vastaanotto ja vedenotto, merivesi/suolainen vesi/suolanpoisto, käänteisosmoosi ja suodatus, teollisuuden jätevesi ja kierrätys, jäähdytystornit ja prosessivesi.

Kehitetty joustavuuteen ja pitkäikäisyyteen

Suunniteltu sekä alkuperäisille laitevalmistajille että laitosoperaattoreille, GF 4170 -sameussensori toimii moitteettomasti sekä ahtaissa putkistoissa että vaativissa prosessiympäristöissä. Kansainvälisillä sertifikaateilla varustettuna sensori sopii täydellisesti järjestelmiin, joissa säädösten noudattaminen on kriittistä.

Laaja mittausalue takaa lisäksi tarkat pinnan ja vedenottojen valvontamittaukset, vaikka veden väri vaihtelee.

10x tarkempi

Saavuttaa vaikuttavan tarkkuuden +/- 0,1 % - +/- 0,2 % yhdellä markkinoiden laajimmista mittausalueista.

7-pistekalibrointi

7-pisteen tehdaskalibrointi takaa ylivoimaisen tarkkuuden koko sameusalueella verrattuna kilpailijoiden tavanomaiseen 1–2 pisteen kalibrointiin.

Suunniteltu kansainväliseen säädöstenmukaisuuteen

GF:n sameussensori täyttää kansainväliset standardit ja tukee maailmanlaajuista säädöstenmukaista hyväksyntää, ja dokumentaatio on valmiina tarkastuksia varten. Se täyttää ISO 7027 -sameusmittausstandardin vaatimukset, jotka ovat laajasti hyväksyttyjä sekä teollisuuden että ympäristön mittausektoreilla.

Pidennä sensorin käyttöikää jopa 5x

GF:n sameussensori on suunniteltu ilman O-renkaita, hyödyntää CNC-tarkkuutta ja safiiri-ikkunoiden metallitiivistystä, mikä poistaa vuotoriskit ja pidentää käyttöikää 3–5-kertaiseksi perinteisiin malleihin verrattuna.

Koe puhdas tarkkuus

Palvelut teollisuudelle

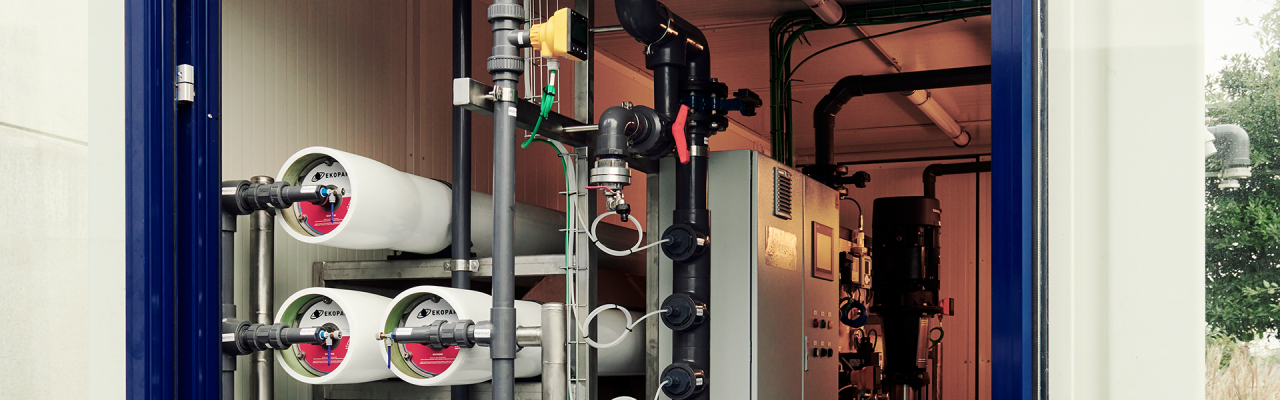

Juomavesi

Vain parhaat komponentit kelpaavat, kun käsitellään maailman arvokkainta luonnonvaraa. Laadukkaimmat putkistojärjestelmämme tukevat juomaveden turvallista käsittelyä, ja prosessiautomaatioratkaisumme tekevät hajautetusta käsittelystä ja tuotannosta helppoa.

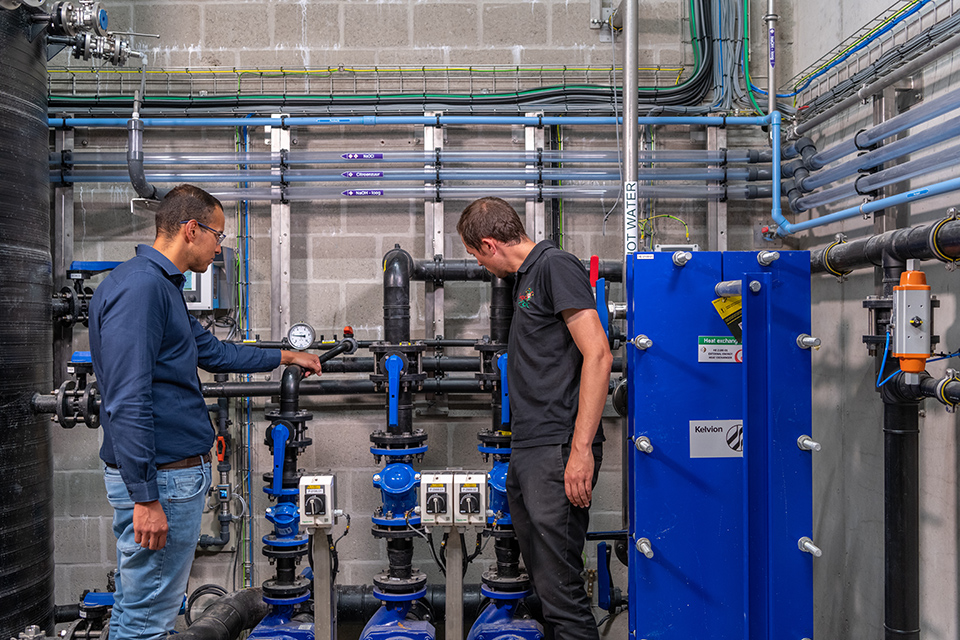

Jäteveden käsittely

Maailman arvokkaimman luonnonvaran uudelleenkäyttö. Luotettava ja kestävä jäteveden käsittely yhteentoimivilla kestomuovisilla putkistojärjestelmillä.

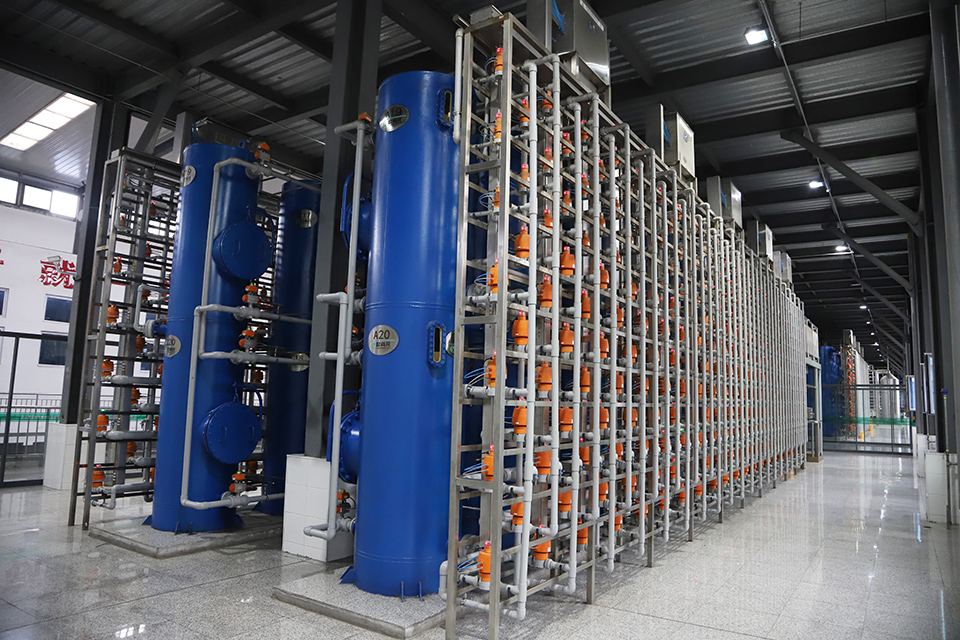

Teollisuusveden käsittely

Muoviputkijärjestelmät parantavat vedenkäsittelyä korroosionkestävyyden, helpon asennettavuuden ja energiansäästön ansiosta, tarjoten kestävyyttä ja tehokkuutta nykyaikaisissa teollisissa ympäristöissä. Paranna tehokkuutta, säästä kustannuksia ja täytä määräykset käyttämällä muoviputkia teollisessa vedenkäsittelyssä.

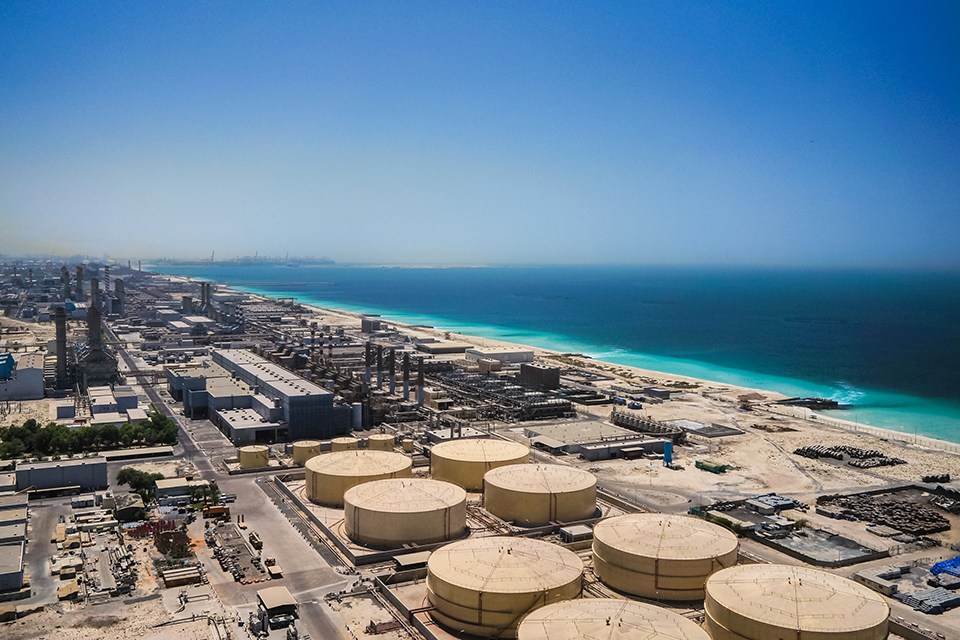

Dubai. In the summer of 2016. Modern desalination plant on the shores of the Arabian Gulf.

Suolanpoisto

Korroosionkestävät ja vankat kestomuoviset putkistojärjestelmät ovat optimaalinen ratkaisu kestävän ja luotettavan suolanpoiston toteuttamiseen, ja niiden avulla voidaan lisätä myös järjestelmän pitkäikäisyyttä.

tuotevalikoima

Usein kysytyt kysymykset

Mitä on sameus?

Sameus mittaa kuinka kirkas tai samea neste on perustuen suspendoituneiden hiukkasten aiheuttamaan valon sirontaan. Se ei ole sama asia kuin väri.

Mikä on ISO 7027 ja miksi se on tärkeä sameuden mittaamisessa?

ISO 7027 on kansainvälinen standardi, joka määrittelee sameuden mittausmenetelmän käyttämällä lähellä infrapunaa olevaa 860 nm valoa ja 90° nefelometristä havaintokulmaa. Se takaa johdonmukaiset, väristä riippumattomat sameuslukemat ja on laajalti hyväksytty juomavesissä, jätevesissä sekä teollisissa prosessiratkaisuissa. ISO 7027 -standardin noudattaminen takaa jäljitettävyyden, vertailtavuuden ja säädösten hyväksynnän useilla maailman alueilla.

Onko sensori yhteensopiva sekä puhtaan että likaisen veden sovelluksiin?

Kyllä. Laaja mittausalue (0,001-4000 NTU), itsestään puhdistuva viistopää ja vankka rakenne mahdollistavat sensorin soveltuvuuden sekä matalan sameuden kohteisiin, kuten juomavesi, että korkean sameuden ympäristöihin, kuten teollisuuden jätevesi ja kaivostoiminta.

Mikä on Type 4170 -sensorin mittausalue ja tarkkuus?

0,001 – 4000 NTU/FNU, tarkkuus ±0,2 % MV (0–0,5 NTU) ja ±0,1 % MV muilla alueilla.

Voiko tällä sameussensorilla mitata myös kokonaiskiintoainetta (TSS)?

Kyllä. TSS voidaan arvioida korreloimalla sameus (FNU) ja TSS (mg/l) laboratoriossa otetuista vesinäytteistä. Muunnoskertoimen voi syöttää lähettimeen reaaliaikaista TSS-näyttöä varten. TSS on laboratoriossa tehtävä mittaus, ja useat markkinoilla olevat TSS-sensorit käyttävät samaa optista periaatetta, tyypillisesti kalibroituna piimaamaalla tai vastaavilla standardeilla. Useimmissa tapauksissa sameus ja TSS-arviointi voidaan toteuttaa samalla sensorilla riippuen sovellusalueesta.

Mitä tulisi ottaa huomioon sameussensoria valittaessa?

Tärkeitä tekijöitä ovat tarvittava mittausalue, sensorin tarkkuus matalalla ja korkealla sameudella, herkkyys väreille, huoltotarpeet, asennustyyppi (linja-asennus, avokanava, ohivirtaus) ja standardien noudattaminen, kuten ISO 7027. GF Type 4170 -sensori on suunniteltu näihin tarpeisiin: laaja mittausalue (0,001–4000 FNU), korkea tarkkuus, matala huollon tarve, joustavat asennusvaihtoehdot ja ISO-yhteensopiva tarkkuus tekevät siitä sopivan useimpiin teollisuuden ja vedenkäsittelyn sovelluksiin.

Miten huolto hoidetaan?

Sensori on lähes huoltovapaa. Optisessa polussa (safiiri - sensorin runko) ei ole O-renkaita eikä liikkuvia osia. Viistopään rakenne mahdollistaa passiivisen itsepuhdistuvuuden ja vähentää likaantumista. Vain kuivausaine voi kaivata vaihtoa, tyypillisesti noin vuoden välein.

Missä sovelluksissa Type 4170:ä yleensä käytetään?

Sovelluskohteita ovat – juomavesi (käsittely & jakelu); RO/UF-suojaus; pintaveden/joen vedenotto; teollisuuden jätevesi; jäähdytystornit; kaivostoiminta ja rikastusvalvonta

Voiko sitä käyttää merivedessä tai suolavedessä?

Kyllä. Type 4170 sameussensori on rakennettu materiaaleista ja optiikalla, jotka sopivat suolaiseen veteen ja suolanpoistoprosesseihin.

Onko GF Type 4170 sameussensori yhteensopiva 9900- tai 9950-lähettimien kanssa?

Ei. Type 4170 -sensori on yhteensopiva vain GF Type 8640 -lähettimen kanssa.


Sensorissa on 4–20 mA, Modbus RTU ja kaksi digitaalista lähtöä (0 tai 1 digitaalinen lähtö). Lähettimeen sisältyy 4–20 mA vakiovarustuksena ja se voidaan jälkiasentaa Modbus RTU-, Profibus DP- tai Profinet-moduuleilla järjestelmäintegraation joustavuuden takaamiseksi.
