GF troebelheidssensor type 4170

Pure precisie in troebelheidsmeting.

Spreek met een expert Download brochure

Gemaakt om lang mee te gaan. Ontworpen om te presteren.

De GF troebelheidsmeter type 4170 herdefinieert wat mogelijk is in troebelheidsmetingen met toonaangevende nauwkeurigheid, een compact ontwerp en uitzonderlijke betrouwbaarheid. Het pakt veelvoorkomende problemen in troebelheidsbewaking aan, zoals lekkages, verkeerde uitlijning en frequent onderhoud, door het gebruik van eersteklas materialen en CNC-precisieproductie.

Koppel de sensor aan de GF troebelheidstransmitter type 8640 die gebruikmaakt van geavanceerde touchscreentechnologie. Deze transmitter biedt intuïtieve menunavigatie en aanpasbare display met systeem- en alarmindicatoren.

De GF 4170 troebelheidssensor is uitermate geschikt voor: gemeentelijke drinkwatervoorziening, ontvangst van bronwater en waterinname, zeewater/brak water/ontzilting, omgekeerde osmose en filtratie, industrieel afvalwater en recycling, koeltorens en proceswater.

Ontworpen voor flexibiliteit en duurzaamheid

Ontworpen voor gebruik door zowel OEM's als installatiebeheerders presteert de GF troebelheidssensor type 4170 foutloos, of deze nu in krappe buisinstallaties wordt geplaatst of wordt blootgesteld aan zware procesomgevingen. Met internationale certificeringen is deze sensor ideaal voor waterinstallaties waar naleving essentieel is.

Bovendien zorgt het brede meetbereik voor nauwkeurige metingen van oppervlaktewater en innamewater, ook als de waterkleur varieert.

10x nauwkeuriger

Bereikt een indrukwekkende nauwkeurigheid van +/-0,1% tot +/-0,2% over een van de grootste meetbereiken die op de markt beschikbaar zijn.

7-punts kalibratie

De 7-punts fabriekskalibratie biedt superieure nauwkeurigheid over het volledige troebelheidsbereik in vergelijking met de gebruikelijke 1- of 2-punts kalibraties van concurrenten.

Conform wereldwijde normen en regelgeving

De troebelheidssensor van GF voldoet aan internationale normen en ondersteunt wereldwijde regelgevingsgoedkeuring, met documentatie klaar voor audits. De sensor voldoet aan de ISO 7027-standaarden voor troebelheidsmeting, die breed geaccepteerd worden in zowel industriële als milieusegmenten.

Levensduur sensor tot wel 5x verlengd

De troebelheidssensor van GF is ontworpen zonder O-ringen, maakt gebruik van CNC-precisie en saffier-vensters met afdichting op metaal om lekkagerisico's te elimineren en de levensduur met 3-5 keer te verlengen ten opzichte van conventionele ontwerpen.

Ervaar pure precisie

Marktsegmenten

Meer informatie

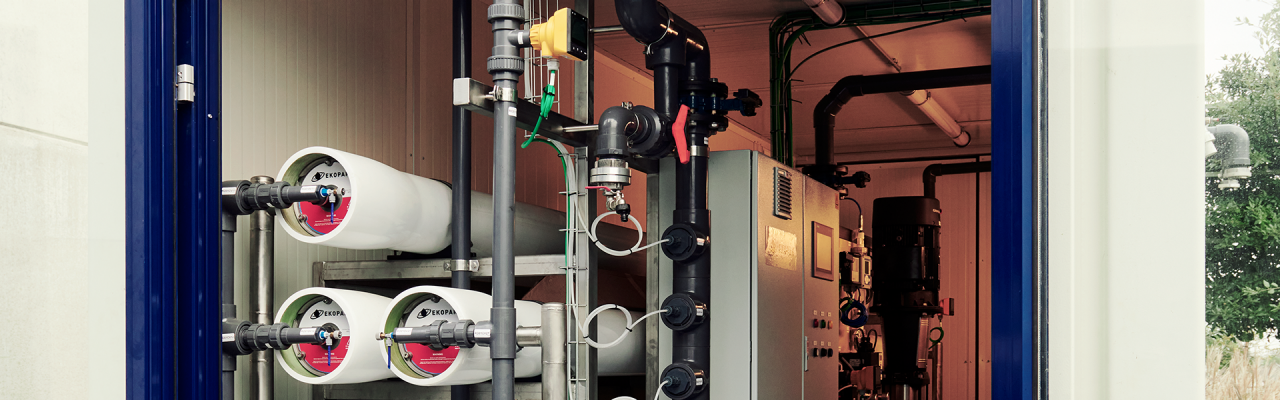

Drinkwater

Alleen de beste producten voldoen wanneer het gaat om de meest waardevolle bron ter wereld. Onze hoogwaardige leidingsystemen ondersteunen de veilige behandeling van drinkwater, terwijl onze oplossingen voor procesautomatisering gedecentraliseerde behandeling en productie eenvoudig maken.

Meer informatie

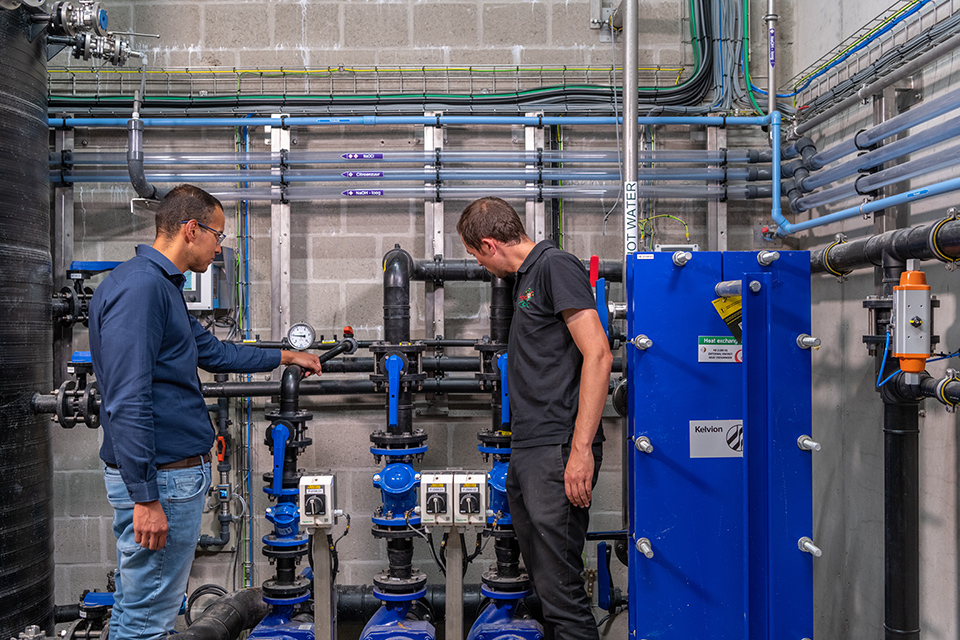

Afvalwaterzuivering

Hergebruik van de meest waardevolle hulpbron ter wereld. Betrouwbare en duurzame afvalwaterbehandeling in combinatie met compatibele thermoplastische leidingsystemen. Lees meer.

Meer informatie

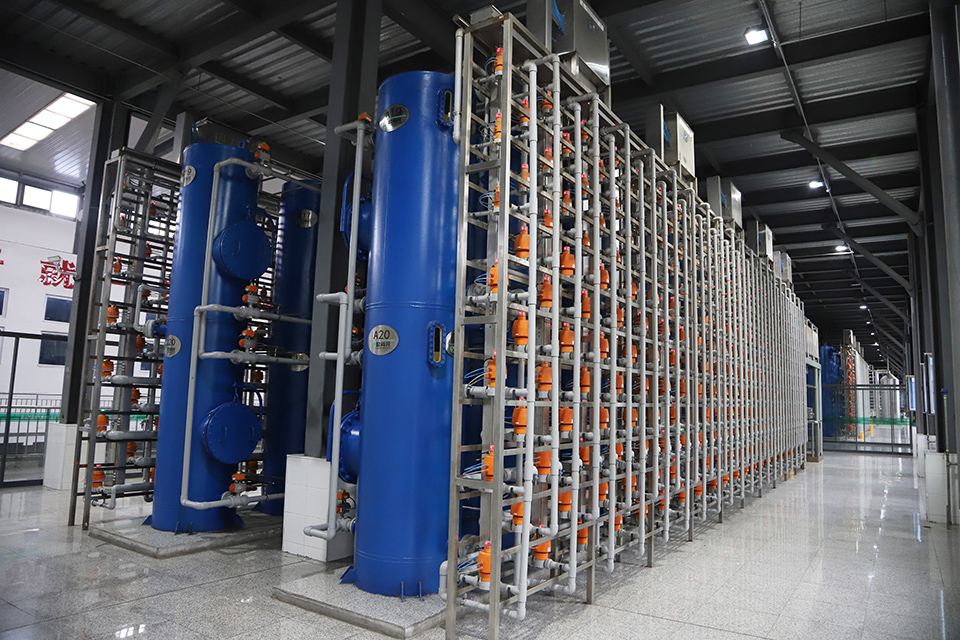

Industriële Waterbehandeling

Kunststof leidingsystemen verbeteren waterbehandeling met corrosiebestendigheid, eenvoudige installatie en energiebesparing, waardoor duurzaamheid en efficiëntie worden geboden in moderne industriële omgevingen. Verbeter efficiëntie, bespaar kosten en voldoe aan regelgeving door het gebruik van kunststof leidingen in industriële waterbehandeling.

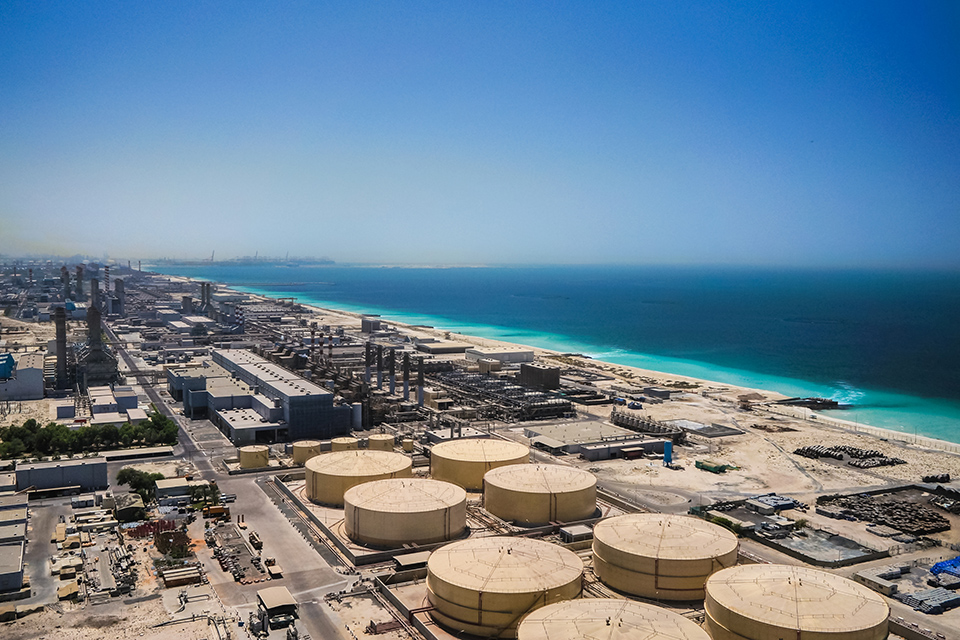

Meer informatie Dubai. In the summer of 2016. Modern desalination plant on the shores of the Arabian Gulf.

Ontzilting

Corrosiebestendige en betrouwbare thermoplastische leidingsystemen zijn de optimale oplossing voor toekomstbestendige, veilige ontzilting met een langere levensduur.

Portfolio

Veelgestelde vragen

Wat is troebelheid?

Troebelheid geeft aan hoe helder of troebel een vloeistof is, gebaseerd op het lichtverstrooiende effect van zwevende deeltjes. Dit is niet hetzelfde als kleur.

Wat is ISO 7027 en waarom is het belangrijk voor troebelheidsmetingen?

ISO 7027 is een internationale norm die de methode definieert voor het meten van troebelheid met behulp van nabij-infrarood licht bij 860 nm en een nefelometrische detectiehoek van 90°. Deze norm garandeert consistente, kleuronafhankelijke troebelheidsmetingen en wordt algemeen aanvaard in toepassingen voor drinkwater, afvalwater en industriële processen. Naleving van ISO 7027 garandeert traceerbaarheid, vergelijkbaarheid en wettelijke acceptatie in vele regio's wereldwijd.

Is de sensor geschikt voor zowel heldere als vervuilde waterapplicaties?

Ja. Het brede meetbereik (0,001-4000 NTU), het zelfreinigende schuine hoofd en het robuuste ontwerp maken de sensor geschikt voor zowel toepassingen met lage troebelheid, zoals drinkwater, als omgevingen met hoge troebelheid, zoals industrieel afvalwater of mijnbouw.

Wat is het meetbereik en de nauwkeurigheid van de type 4170 sensor?

0,001 tot 4000 NTU/FNU, met een nauwkeurigheid van ±0,2% MV (0-0,5 NTU) en ±0,1% MV in andere bereiken.

Kan deze troebelheidssensor ook totale zwevende stof (TSS) meten?

Ja. TSS kan worden geschat door troebelheid (FNU) te correleren aan TSS (mg/l) via laboratoriumanalyse van monsters. De conversiefactor kan in de transmitter worden ingevoerd voor realtime TSS-weergave. TSS is een laboratoriummeting en veel TSS-sensoren op de markt maken gebruik van vergelijkbare optische principes, doorgaans gekalibreerd met kiezelgoer of vergelijkbare standaarden. In de meeste gevallen kunnen troebelheid en TSS-schatting met dezelfde sensor worden uitgevoerd, afhankelijk van het toepassingsbereik.

Waar moet rekening mee worden gehouden bij de keuze voor een troebelheidssensor?

Belangrijke factoren zijn onder andere het vereiste meetbereik, nauwkeurigheid van de sensor bij lage en hoge troebelheid, gevoeligheid voor kleur, onderhoudsbehoefte, installatietype (in de buis, open goot, bypass) en naleving van normen zoals ISO 7027. De GF type 4170 sensor is ontworpen om aan deze eisen te voldoen met een groot dynamisch bereik (0,001 - 4000 FNU), hoge precisie, laag onderhoud, flexibele installatiemogelijkheden en ISO-conforme nauwkeurigheid – ideaal voor de meeste industriële en waterzuiveringstoepassingen.

Hoe wordt het onderhoud uitgevoerd?

De sensor is vrijwel onderhoudsvrij. Er zitten geen O-ringen in het optisch pad (saffier naar sensorbehuizing) of bewegende delen. Het schuine ontwerp van de kop zorgt voor passieve zelfreiniging en vermindert vervuiling. Alleen het droogmiddel moet mogelijk worden vervangen, meestal na ongeveer een jaar.

Voor welke toepassingen wordt de GF troebelheidssensor type 4170 doorgaans gebruikt?

Toepassingen zijn onder andere - drinkwater (behandeling & distributie); RO/UF-bescherming; oppervlakte-/ rivierwaterinname; industrieel afvalwater; koeltorens; mijnbouw en tailingsmonitoring

Kan het worden gebruikt in zeewater of pekel?

Ja. De troebelheidssensor Type 4170 is gebouwd met materialen en optiek die geschikt zijn voor brakwater en ontzilting voorbehandeling.

Is de GF troebelheidssensor Type 4170 compatibel met 9900 of 9950 transmitters?

Nee.  De GF troebelheidssensor Type 4170 is alleen compatibel met de GF Type 8640 transmitter.


De sensor biedt 4-20 mA, Modbus RTU en twee digitale uitgangen (0 of 1 digitale uitgang). De transmitter beschikt standaard over 4-20 mA en kan in het veld worden uitgebreid met Modbus RTU, Profibus DP of Profinet-modules voor flexibele systeemintegratie.
