Capteur de turbidité GF 4170

La turbidité mesure la clarté ou la limpidité d’un liquide, en fonction de la diffusion de la lumière par les particules en suspension. Ce n’est pas la même chose que la couleur.

L’ISO 7027 est une norme internationale qui définit la méthode de mesure de la turbidité à l’aide de lumière proche infrarouge à 860 nm et d’un angle de détection néphélométrique de 90°. Elle garantit des mesures cohérentes et indépendantes de la couleur, et est largement reconnue pour l’eau potable, les eaux usées et les applications industrielles. La conformité à l’ISO 7027 assure la traçabilité, la comparabilité et l’acceptation réglementaire dans de nombreuses régions du monde.

Oui. La large plage de mesure (0,001-4000 NTU), la tête inclinée auto-nettoyante et la conception robuste rendent ce capteur adapté aussi bien aux applications de faible turbidité telles que l’eau potable qu’aux environnements à forte turbidité comme les eaux usées industrielles ou minières.

0,001 à 4000 NTU/FNU, avec une précision de ±0,2% MV (0-0,5 NTU) et ±0,1% MV sur les autres plages.

Oui. Les MES peuvent être estimées en corrélant la turbidité (FNU) aux MES (mg/L) à l’aide d’analyses en laboratoire sur prélèvements ponctuels. Le facteur de conversion peut être saisi dans le transmetteur pour un affichage en temps réel des MES. Les MES sont mesurées en laboratoire, la plupart des capteurs MES du marché reposant sur des principes optiques similaires généralement étalonnés avec de la terre de diatomées ou équivalent. Dans la majorité des cas, la turbidité et l’estimation des MES peuvent être réalisées avec un même capteur, selon la plage d’application.

Les points-clés sont la plage de mesure requise, la précision à basse et haute turbidité, la sensibilité à la couleur, les besoins en maintenance, le type d’installation (en ligne, en canal ouvert, en dérivation) et la conformité aux normes comme l’ISO 7027. Le capteur GF Type 4170 est conçu pour répondre à ces exigences, avec une large plage dynamique (0,001 - 4000 FNU), une haute précision, un entretien minimal, des options d’installation flexibles et une précision conforme à l’ISO, ce qui le rend adapté à la plupart des secteurs industriels et du traitement des eaux.

Le capteur nécessite très peu d’entretien. Il n’utilise ni joint torique sur le trajet optique (saphir vers corps du capteur), ni pièce mobile. La tête inclinée favorise l’auto-nettoyage passif et réduit l’encrassement. Seul le dessiccant doit éventuellement être remplacé, en général après environ un an.

Applications : eau potable (traitement et distribution), protection RO/UF, prise d’eau de surface/de rivière, eaux usées industrielles, tours de refroidissement, surveillance minière et de résidus

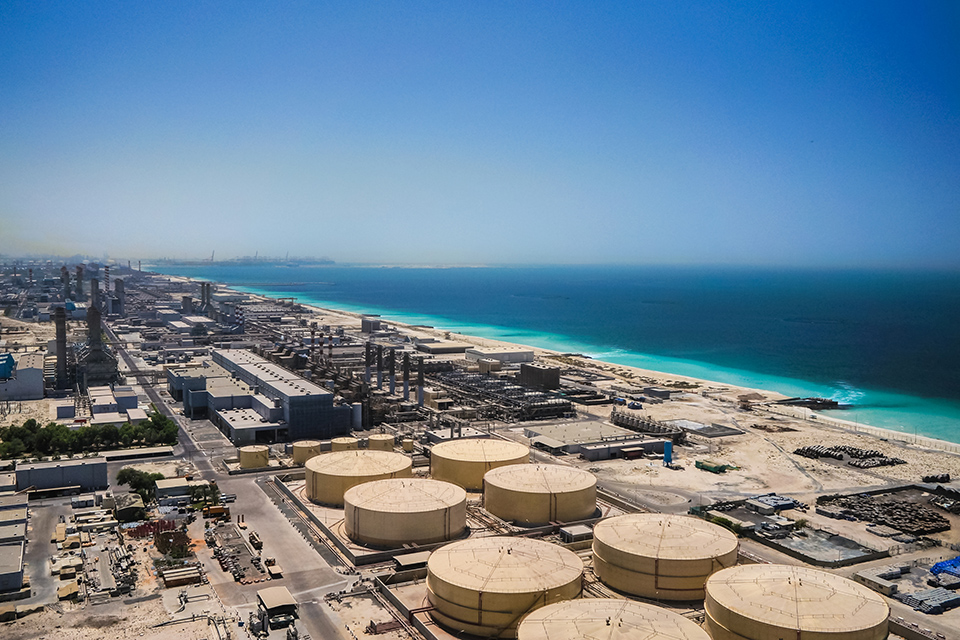

Oui. Le capteur de turbidité Type 4170 est construit avec des matériaux et optiques adaptés à l’eau saumâtre et au prétraitement pour dessalement.

Non. Le capteur Type 4170 est uniquement compatible avec le transmetteur GF Type 8640.

Le capteur propose des sorties 4-20 mA, Modbus RTU et deux sorties digitales (0 ou 1 sortie digitale). Le transmetteur intègre le 4-20 mA par défaut et peut être mis à niveau sur site avec des modules Modbus RTU, Profibus DP ou Profinet pour une intégration système flexible.
