Máy Tính Lưu Lượng

1. Chọn vận tốc dòng chảy và đường kính trong phù hợp theo lưu lượng yêu cầu.
2. Chọn SDR phù hợp với ứng dụng của bạn, điều này thể hiện tỷ lệ giữa đường kính ống và độ dày thành ống.
3. Áp dụng công thức dưới đây để tìm đường kính ngoài yêu cầu, đảm bảo tương thích với tiêu chuẩn ống.
4. Xác định tổn thất áp suất (bar) ở đoạn ống thẳng bằng cách chọn chiều dài ống (m).

Việc tính toán này rất quan trọng để xác nhận rằng lựa chọn ống của bạn đáp ứng được lưu lượng yêu cầu và đảm bảo hệ thống ống vận hành an toàn, hiệu quả.

Lựa chọn vận tốc dòng chảy phù hợp là yếu tố then chốt để đạt hiệu suất tối ưu và kéo dài tuổi thọ của hệ thống ống. Vận tốc dòng chảy phù hợp phụ thuộc vào ứng dụng và vị trí trong hệ thống:

• Đầu hút (ống hút chất lỏng vào bơm hoặc thiết bị tương tự): Vận tốc dòng chảy khuyến nghị: **0.5 – 1.0 m/s** Tốc độ thấp giúp giảm nguy cơ xâm thực và đảm bảo máy bơm hoạt động ổn định.
• Đầu áp lực (ống đưa chất lỏng ra sau khi bơm hoặc từ nguồn có áp): Vận tốc dòng chảy khuyến nghị: **1.0 – 3.0 m/s** Có thể chấp nhận vận tốc cao hơn nhờ áp suất lớn, nhưng vẫn cần kiểm soát để tránh tiếng ồn, rung lắc và mài mòn quá mức.

Việc duy trì các khoảng vận tốc chuẩn này giúp giảm nguy cơ xói mòn, tiếng ồn và sốc áp lực, đồng thời nâng cao hiệu quả cũng như sự ổn định của hệ thống.

Để tìm đường kính ngoài dựa vào đường kính trong và chỉ số SDR (Tỷ lệ kích thước tiêu chuẩn) ứng dụng, sử dụng công thức sau:

Trong đó:

• d = đường kính ngoài của ống
• di = đường kính trong của ống
• SDR = Tỷ lệ kích thước tiêu chuẩn (tiêu chuẩn độ dày thành ống)

SDR là tỷ số giữa đường kính ngoài của ống và độ dày thành ống (SDR = D / s).

• SDR nhỏ (ví dụ, SDR 11): Thành ống dày hơn, chịu áp cao hơn, nhưng diện tích dòng chảy bên trong sẽ giảm đi một chút.

• SDR lớn (ví dụ, SDR 17): Thành ống mỏng hơn, chịu áp thấp hơn, nhưng diện tích dòng chảy bên trong lớn hơn.

Chọn SDR phù hợp với yêu cầu áp suất của hệ thống bạn.

Có. Công cụ này được thiết kế cho cả việc lập kế hoạch lắp đặt mới và phân tích hệ thống hiện hữu. Nó mang lại kết quả tin cậy hỗ trợ cho việc tối ưu hóa và nâng cấp hệ thống.

Có. Máy tính này được thiết kế đặc biệt cho các kỹ sư, nhà lập kế hoạch và quản lý dự án làm việc với hệ thống ống nhựa công nghiệp và hạ tầng. Nó hỗ trợ các ứng dụng như mạng cấp nước, hệ thống nước thải, tưới tiêu, làm mát và sưởi khu vực, cùng nhiều dự án hạ tầng lớn khác nơi kích thước ống và áp suất đóng vai trò then chốt.

Bằng cách tính đến các thông số như kích thước ống, SDR và các yêu cầu áp suất, công cụ giúp đảm bảo giải pháp ống được lựa chọn đáp ứng các tiêu chuẩn an toàn, yêu cầu quy định và kỳ vọng về độ bền lâu dài. Điều này giúp công cụ thích hợp sử dụng trong giai đoạn nghiên cứu khả thi, thiết kế sơ bộ, thiết kế chi tiết cũng như lập kế hoạch dự án.

Dù bạn đang thiết kế hạ tầng đô thị, hệ thống phân phối tiện ích hay các công trình thương mại quy mô lớn, máy tính này đều cung cấp các chỉ dẫn nhanh và tin cậy để hỗ trợ ra quyết định chính xác và thiết kế hệ thống hiệu quả.

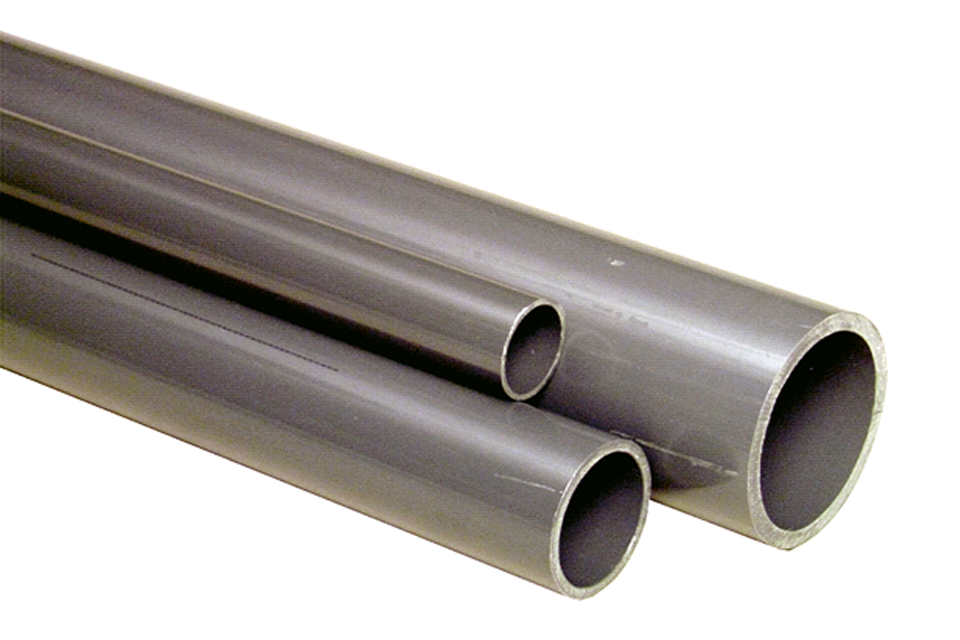

Hệ thống ống nhựa thường có đặc tính dòng tốt hơn nhờ bề mặt bên trong trơn nhẵn. Trong khi ống thép mới có độ nhám khoảng 0,045 mm, thì ống nhựa mịn hơn nhiều (khoảng 0,0015 mm). Điều này giúp giảm tổn thất áp suất và tiết kiệm năng lượng cho máy bơm trong suốt vòng đời hệ thống.
