Calcolatore di portata

1. Seleziona la velocità di flusso e il diametro interno in base alla portata richiesta.
2. Scegli l’SDR (Standard Dimension Ratio) appropriato in base alla tua applicazione; questo riflette il rapporto tra diametro e spessore della parete del tubo.
3. Applica la formula sottostante per trovare il diametro esterno necessario, assicurandoti che sia compatibile con le specifiche tubo.
4. Determina la perdita di pressione (bar) nella tratta di tubo rettilinea selezionando la lunghezza del tubo (m).

Questo calcolo è fondamentale per confermare che la tua scelta di tubo soddisfi la capacità richiesta dalla portata prevista, garantendo un funzionamento sicuro ed efficiente del sistema di tubazioni.

Scegliere la velocità di flusso corretta è essenziale per ottenere le migliori prestazioni e una lunga durata del tuo sistema di tubazioni. La velocità di flusso opportuna dipende dall'applicazione e dalla posizione all’interno del sistema:

• Lato aspirazione (tubi che aspirano fluido verso pompe o apparecchi simili): Velocità raccomandata: **0.5 – 1.0 m/s** Le velocità più basse riducono il rischio di cavitazione e garantiscono un funzionamento stabile della pompa.
• Lato pressione (tubi che trasportano il fluido dopo una pompa o una fonte pressurizzata): Velocità raccomandata: **1.0 – 3.0 m/s** Velocità più elevate sono accettabili grazie alla maggiore pressione, ma devono comunque essere controllate per evitare rumori, vibrazioni e usura eccessiva.

Mantenere questi intervalli standard di velocità aiuta a ridurre il rischio di erosione, rumore e picchi di pressione, favorendo al contempo efficienza e affidabilità del sistema.

Per trovare il diametro esterno utilizzando il diametro interno e l’SDR applicabile (Standard Dimension Ratio), usa la seguente formula:

Dove:

• d = diametro esterno del tubo
• di = diametro interno del tubo
• SDR = Standard Dimension Ratio (misura dello spessore della parete del tubo)

L’SDR è il rapporto tra il diametro esterno del tubo e il suo spessore (SDR = D / s).

• SDR più basso (ad esempio SDR 11): Pareti più spesse, pressione nominale più alta ma area di flusso interna leggermente ridotta.

• SDR più elevato (ad esempio SDR 17): Pareti più sottili, pressione nominale più bassa, ma area interna di flusso maggiore.

Scegli l’SDR che corrisponde alle esigenze di pressione del tuo sistema.

Sì. Lo strumento è progettato sia per la pianificazione di nuove installazioni sia per l’analisi di quelle esistenti. Fornisce risultati affidabili a supporto di decisioni per ottimizzazioni e ammodernamenti.

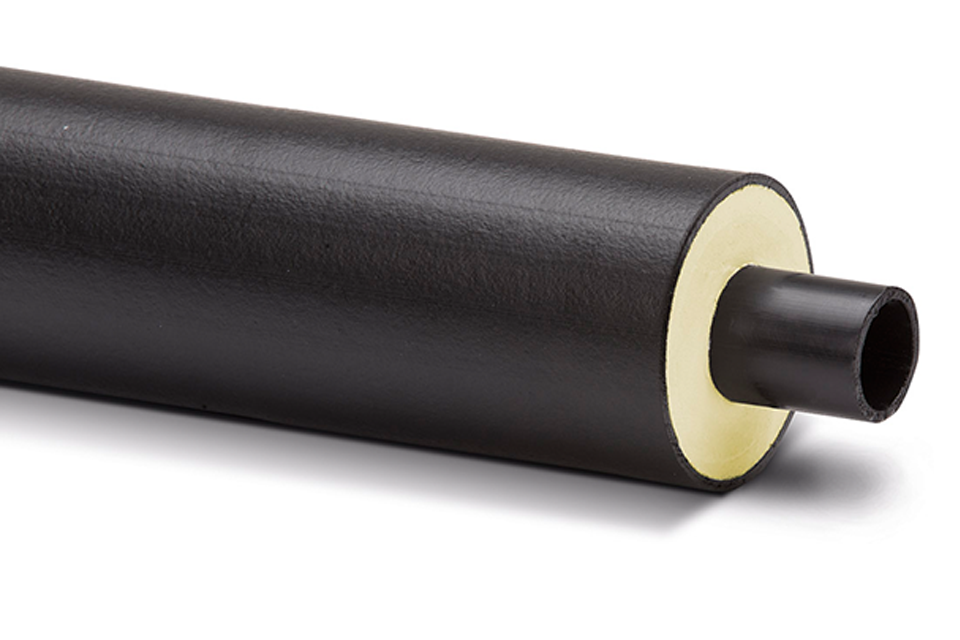

Sì. Il calcolatore è stato progettato specificamente per ingegneri, progettisti e project manager che lavorano sia su sistemi di tubazioni in plastica industriali sia infrastrutturali. Supporta applicazioni come reti di adduzione idrica, sistemi di scarico, irrigazione, teleriscaldamento e teleraffreddamento e altri grandi progetti di pubblica utilità dove il dimensionamento preciso delle tubazioni e la prestazione in termini di pressione sono fondamentali.

Considerando parametri come dimensioni dei tubi, SDR ed esigenze di pressione, lo strumento aiuta a garantire che le soluzioni di tubazioni scelte rispettino gli standard di sicurezza, i requisiti normativi e le aspettative di affidabilità a lungo termine. Questo lo rende idoneo per studi di fattibilità, progettazione preliminare, ingegneria di dettaglio e fasi di pianificazione del progetto.

Se stai progettando infrastrutture comunali, reti di distribuzione o grandi impianti commerciali, il calcolatore offre un riferimento rapido e affidabile per guidarti verso decisioni informate e una progettazione efficiente.

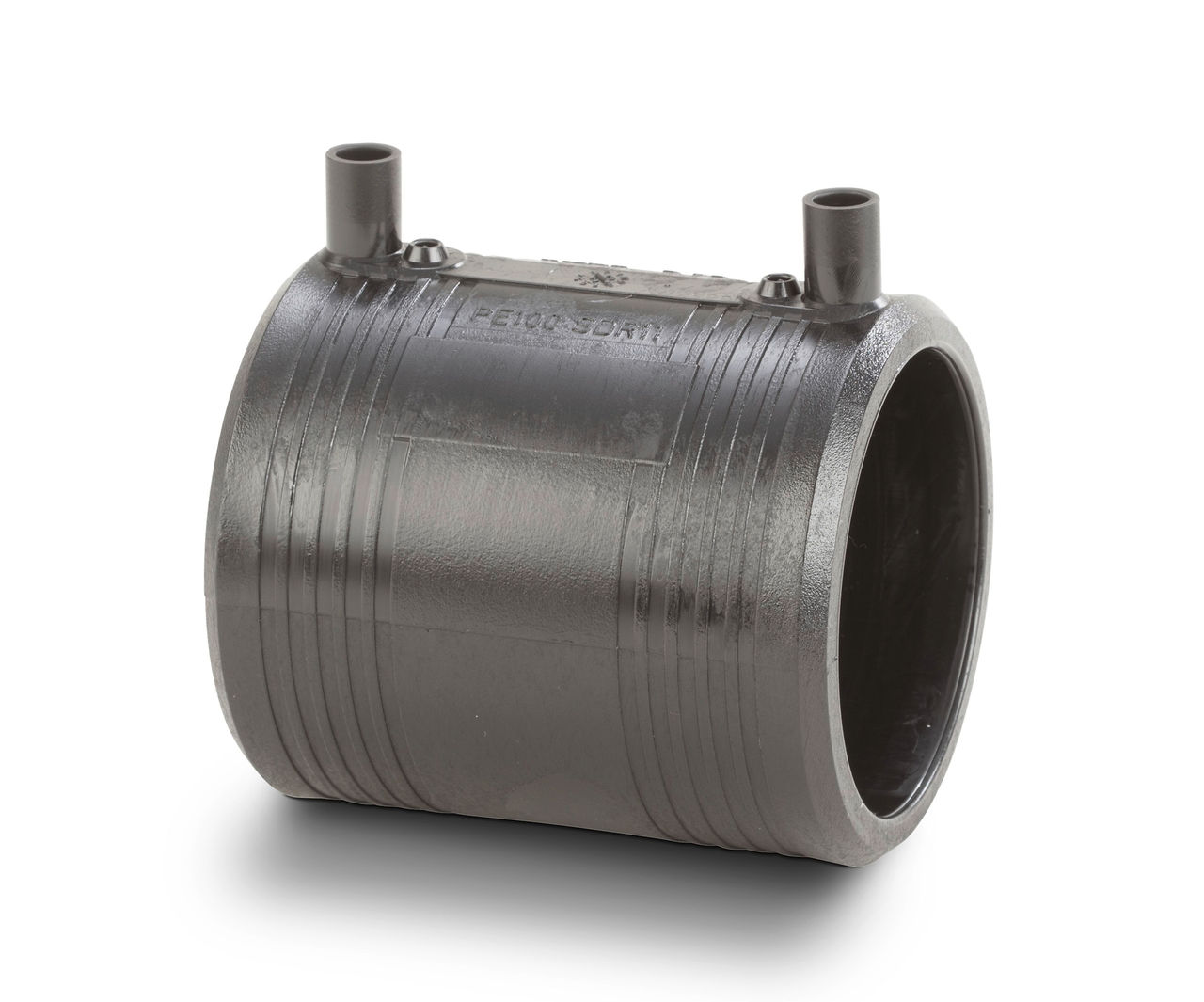

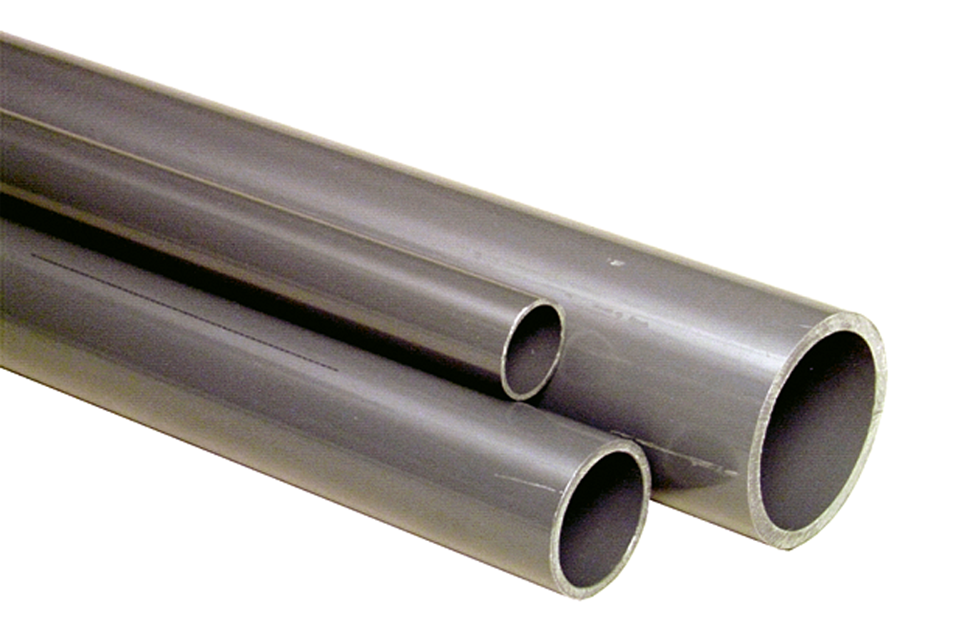

I sistemi di tubazioni in plastica offrono generalmente caratteristiche migliori di flusso grazie alla loro superficie interna liscia. Mentre un tubo d’acciaio nuovo ha una rugosità di circa 0.045 mm, quella della plastica è molto inferiore (circa 0.0015 mm). Questo si traduce in una minore perdita di pressione e in un minor consumo energetico delle pompe nel corso della vita del sistema.
