Calculateur de débit

1. Sélectionnez la vitesse d’écoulement et le diamètre intérieur selon le débit requis.
2. Sélectionnez le SDR approprié selon votre application, ce qui reflète le rapport entre le diamètre du tube et l’épaisseur de la paroi.
3. Appliquez la formule ci-dessous pour trouver le diamètre extérieur requis, en veillant à la compatibilité avec la spécification de tuyauterie.
4. Déterminez la perte de charge (bar) dans la section droite du tube en sélectionnant la longueur de tube (m)

Ce calcul est essentiel pour confirmer que votre choix de tube répond à la capacité requise pour le débit visé et pour garantir un fonctionnement sûr et efficace de votre système de tuyauterie.

Le choix de la bonne vitesse d’écoulement est crucial pour les performances optimales et la longévité de votre système de tuyauterie. La vitesse d’écoulement appropriée dépend de l’application et de l’emplacement dans le système :

• Côté aspiration (tubes amenant le fluide à des pompes ou équipements similaires) : Vitesse d’écoulement recommandée : **0,5 – 1,0 m/s** Des vitesses plus faibles minimisent le risque de cavitation et assurent une opération stable de la pompe.
• Côté pression (tubes transportant le fluide après une pompe ou une source pressurisée) : Vitesse d’écoulement recommandée : **1,0 – 3,0 m/s** Des vitesses plus élevées sont possibles en raison de la pression accrue, mais doivent rester maîtrisées pour éviter bruit, vibrations et usure excessive.

Le respect de ces plages standard de vitesse réduit les risques d’érosion, de bruit et de coups de bélier, tout en favorisant l’efficacité et la fiabilité du système.

Pour déterminer le diamètre extérieur à partir du diamètre intérieur et du SDR (Standard Dimension Ratio) applicable, utilisez la formule suivante :

Où :

• d = diamètre extérieur du tube
• di = diamètre intérieur du tube
• SDR = Standard Dimension Ratio (une mesure de l’épaisseur de paroi du tube)

Le SDR est le rapport entre le diamètre extérieur du tube et l’épaisseur de sa paroi (SDR = D / s).

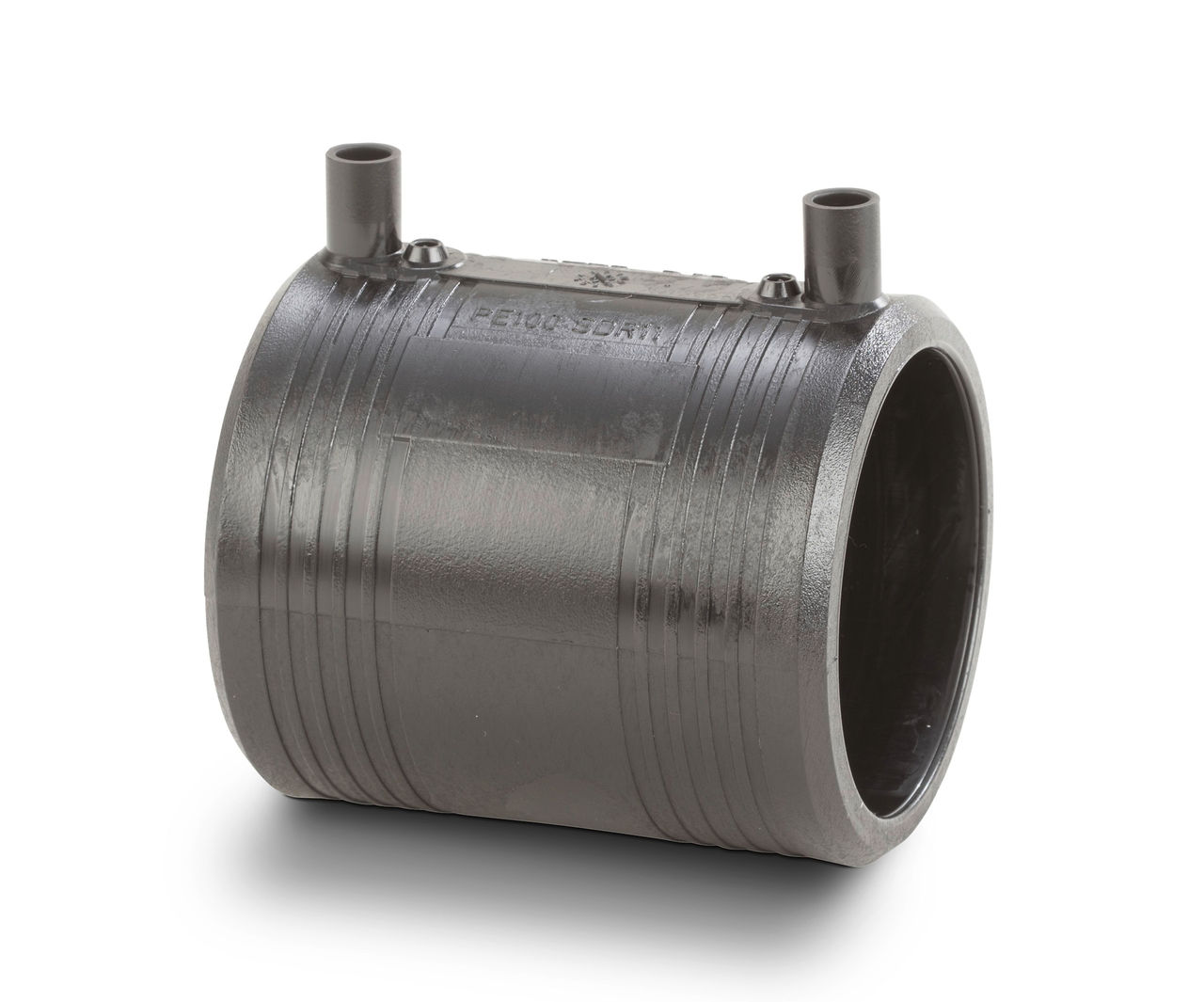

• SDR bas (ex: SDR 11) : Parois plus épaisses, pression nominale plus élevée, mais surface intérieure de passage légèrement réduite.

• SDR élevé (ex: SDR 17) : Parois plus fines, pression nominale inférieure, mais surface intérieure de passage plus grande.

Sélectionnez le SDR qui répond à la pression requise de votre système.

Oui. L’outil est conçu aussi bien pour la planification de nouvelles installations que pour l’analyse de systèmes existants. Il fournit des résultats fiables pour aider à la prise de décision sur l’optimisation et la modernisation.

Oui. Ce calculateur a été spécialement conçu pour les ingénieurs, planificateurs et chefs de projets travaillant sur des systèmes de tuyauterie thermoplastique industriels et d’infrastructure. Il accompagne les applications comme les réseaux d’eau potable, les systèmes d’eaux usées, l’irrigation, le refroidissement et le chauffage urbain, ainsi que d’autres projets de grande envergure nécessitant un dimensionnement précis des tubes et la maîtrise de la pression.

En tenant compte de paramètres tels que les dimensions des tubes, le SDR et les exigences de pression, l’outil permet de garantir que les solutions de tubes sélectionnées répondent aux normes de sécurité, aux réglementations et aux exigences de fiabilité à long terme. Il est donc adapté aussi bien aux études de faisabilité, à la conception préliminaire, à l’ingénierie détaillée qu’à la planification de projet.

Que vous conceviez une infrastructure municipale, un réseau de distribution ou une installation commerciale, le calculateur fournit des conseils rapides et fiables pour accompagner vos décisions et optimiser la conception de votre système.

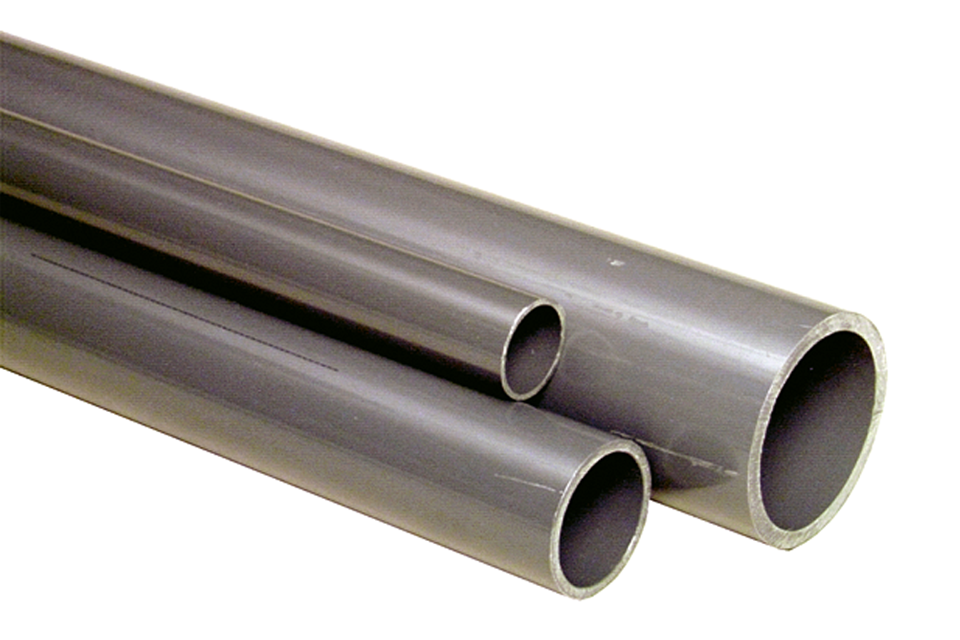

Les systèmes de tuyauterie thermoplastique offrent généralement de meilleures caractéristiques d’écoulement grâce à leur surface intérieure lisse. Alors qu’un tube en acier neuf présente une rugosité d’environ 0,045 mm, le plastique est bien plus lisse (environ 0,0015 mm). Ceci entraîne une perte de charge plus faible et une consommation énergétique réduite pour les pompes tout au long de la durée de vie du système.
