Calculadora de Caudal

1. Selecciona la velocidad de flujo y el diámetro interior de acuerdo con el caudal requerido.
2. Selecciona el SDR adecuado según tu aplicación; esto refleja la relación entre el diámetro de la tubería y el grosor de la pared.
3. Aplica la fórmula que se muestra a continuación para encontrar el diámetro exterior necesario, asegurando la compatibilidad con la especificación de la tubería.
4. Determina la pérdida de presión (bar) en el tramo recto de la tubería seleccionando la longitud de la tubería (m).

Este cálculo es fundamental para confirmar que la selección de la tubería cumple con la capacidad de caudal requerida y garantiza el funcionamiento seguro y eficiente del sistema.

Elegir la velocidad de flujo adecuada es crucial para el rendimiento óptimo y la durabilidad de tu sistema de tuberías. La velocidad de flujo apropiada depende de la aplicación y del punto del sistema:

• Lado de aspiración (tuberías que extraen fluido hacia bombas u equipos similares): Velocidad de flujo recomendada: **0,5 – 1,0 m/s** Las velocidades más bajas minimizan el riesgo de cavitación y aseguran el funcionamiento estable de la bomba.
• Lado de impulsión (tuberías que transportan el fluido después de una bomba o de una fuente presurizada): Velocidad de flujo recomendada: **1,0 – 3,0 m/s** Se permiten velocidades mayores por el aumento de la presión, pero deben controlarse para evitar el ruido, vibraciones y desgaste excesivo.

Mantener estos rangos estándar de velocidad ayuda a reducir el riesgo de erosión, ruido y sobretensiones de presión, al mismo tiempo que mejora la eficiencia y la fiabilidad del sistema.

Para encontrar el diámetro exterior utilizando el diámetro interior y el SDR (Relación Dimensional Estándar) aplicable, utiliza la siguiente fórmula:

Donde:

• d = diámetro exterior de la tubería
• di = diámetro interior de la tubería
• SDR = Relación Dimensional Estándar (una medida del grosor de la pared de la tubería)

El SDR es la relación entre el diámetro exterior de la tubería y el grosor de su pared (SDR = D / s).

• SDR bajo (por ejemplo, SDR 11): Paredes más gruesas, mayor presión de trabajo, pero área interna de flujo ligeramente menor.

• SDR alto (por ejemplo, SDR 17): Paredes más delgadas, presión de trabajo menor, pero mayor área interna de flujo.

Selecciona el SDR que se ajuste a los requisitos de presión de tu sistema.

Sí. La herramienta está diseñada tanto para la planificación de nuevas instalaciones como para el análisis de las existentes. Ofrece resultados fiables para apoyar la toma de decisiones en la optimización y modernización.

Sí. La calculadora está específicamente diseñada para ingenieros, prescriptores y gestores de proyectos que trabajan tanto en sistemas de tuberías plásticas industriales como de infraestructuras. Da soporte a aplicaciones como redes de abastecimiento de agua, sistemas de aguas residuales, riego, climatización y calefacción urbana, y otros grandes proyectos de servicios públicos donde un dimensionamiento preciso y el rendimiento en presión son críticos.

Al tener en cuenta parámetros como las dimensiones de la tubería, el SDR y los requisitos de presión, la herramienta ayuda a garantizar que las soluciones de tuberías seleccionadas cumplan con los estándares de seguridad, los requisitos normativos y las expectativas de fiabilidad a largo plazo. Esto la hace adecuada para estudios de viabilidad, diseño preliminar, ingeniería de detalle y fases de planificación de proyectos.

Ya sea diseñando infraestructuras municipales, sistemas de distribución de servicios o grandes instalaciones comerciales, la calculadora ofrece orientación rápida y fiable que facilita la toma de decisiones informadas y el diseño eficiente del sistema.

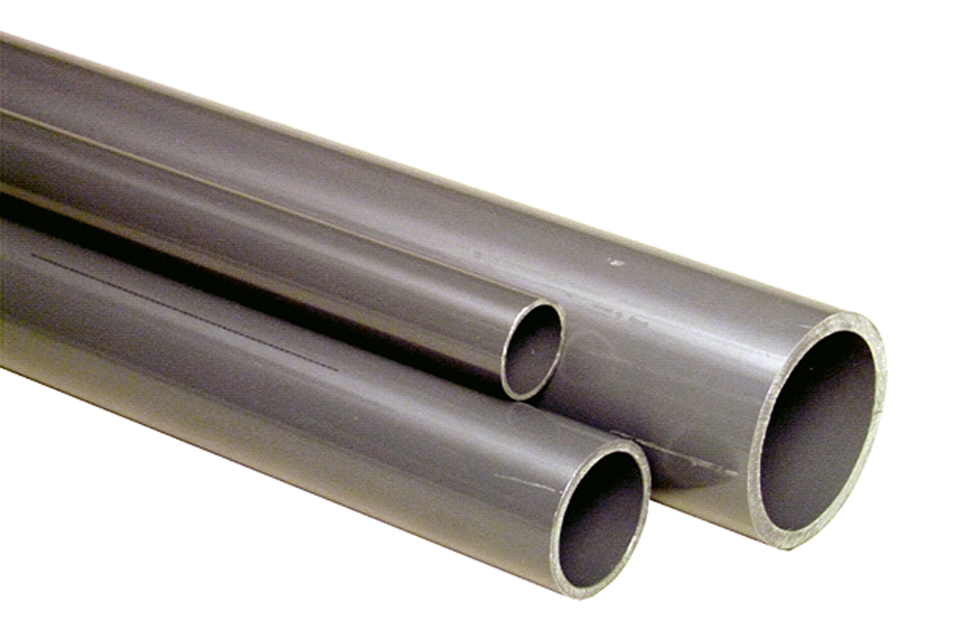

Los sistemas de tuberías plásticas suelen ofrecer mejores características de flujo debido a la suavidad de su superficie interior. Mientras que una tubería de acero nueva tiene una rugosidad aproximada de 0,045 mm, el plástico es mucho más liso (aproximadamente 0,0015 mm). Esto resulta en una menor pérdida de presión y reduce el consumo energético de las bombas durante la vida útil del sistema.
