Flow Calculator

Con il nostro Flow Calculator, puoi definire facilmente parametri fondamentali come la velocità del flusso, la portata e la perdita di carico in base al diametro interno e al diametro nominale del tubo. Questo strumento è stato progettato appositamente per ingegneri, installatori e progettisti che lavorano con sistemi di tubazioni in plastica per l'industria e le infrastrutture, aiutandoli a ottimizzare il dimensionamento dei tubi e le prestazioni del sistema. Sia che tu stia progettando nuove installazioni o analizzando quelle esistenti, il Flow Calculator fornisce risultati rapidi e affidabili a supporto del tuo processo decisionale.

Puoi accedere allo strumento scorrendo la pagina verso il basso o cliccando qui.

Come utilizzare il flow calculator
  1. Selezionare la velocità di flusso e il diametro interno in base alla portata richiesta.
  2. Selezionare l'SDR appropriato in base all'applicazione; questo valore riflette il rapporto tra il diametro del tubo e lo spessore della parete.
  3. Applicare la formula sottostante per determinare il diametro esterno richiesto, assicurando la compatibilità con le specifiche delle tubazioni.
  4. Determinare la perdita di carico (bar) nella sezione di tubo diritta selezionando la lunghezza del tubo (m)

Questo calcolo è fondamentale per confermare che la scelta del tubo soddisfi la capacità richiesta per la portata prevista e per garantire un funzionamento sicuro ed efficiente del sistema di tubazioni.

Velocità di flusso consigliate per gli impianti di tubazioni in plastica

La scelta della velocità di flusso adeguata è fondamentale per garantire prestazioni ottimali e una lunga durata dell'impianto di tubazioni. La velocità di flusso appropriata dipende dall'applicazione e dalla posizione all'interno dell'impianto:

  • Lato aspirazione (tubazioni che convogliano il fluido verso le pompe o apparecchiature simili): velocità di flusso raccomandata: **0,5 – 1,0 m/s**. Velocità inferiori riducono al minimo il rischio di cavitazione e garantiscono un funzionamento stabile della pompa.
  • Lato di mandata/pressione (tubazioni che trasportano il fluido a valle di una pompa o di una sorgente in pressione): Velocità di flusso raccomandata: **1,0 – 3,0 m/s** Velocità più elevate sono ammissibili grazie alla maggiore pressione, ma devono comunque essere controllate per evitare rumore, vibrazioni e usura eccessiva.

Il mantenimento di questi intervalli di velocità standard aiuta a ridurre il rischio di erosione, rumore e picchi di pressione, promuovendo al contempo l'efficienza e l'affidabilità del sistema.

Formula: rapporto tra diametro interno ed esterno

Per calcolare il diametro esterno utilizzando il diametro interno e l'SDR (Standard Dimension Ratio) applicabile, utilizzare la seguente formula:

Formula

d = di · SDR SDR - 2

Accetta tutti i cookie per visualizzare il contenuto esterno.

Dove:

  • d = diametro esterno del tubo
  • di = diametro interno del tubo
  • SDR = Standard Dimension Ratio (un parametro che indica lo spessore della parete del tubo)

Nota: come impostazione predefinita, il flow calculator considera l'acqua come fluido a 20 °C.

*Inserisci i valori qui sotto per calcolare la portata in tubi di qualsiasi diametro.

Prodotti consigliati

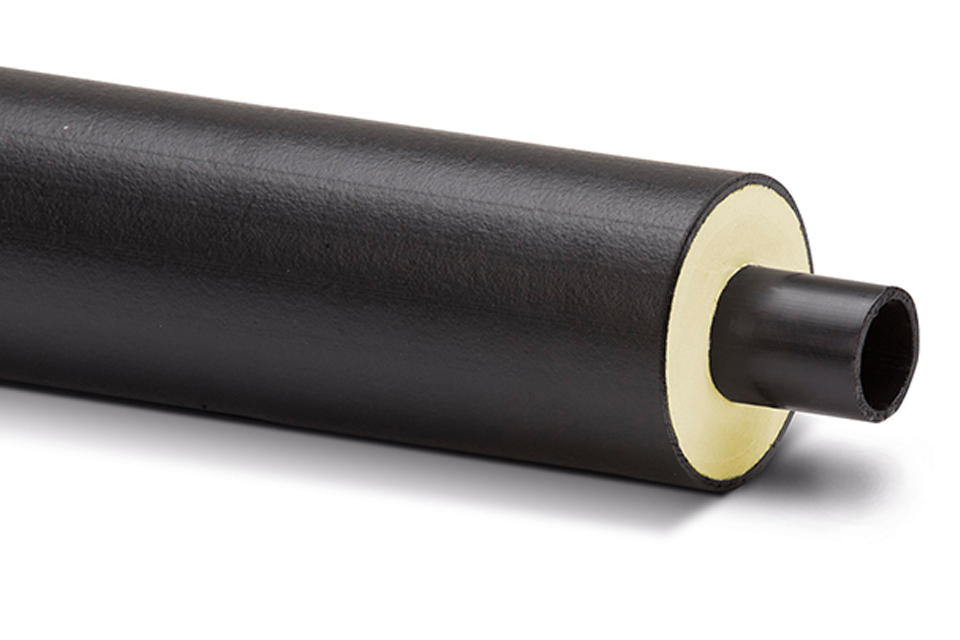

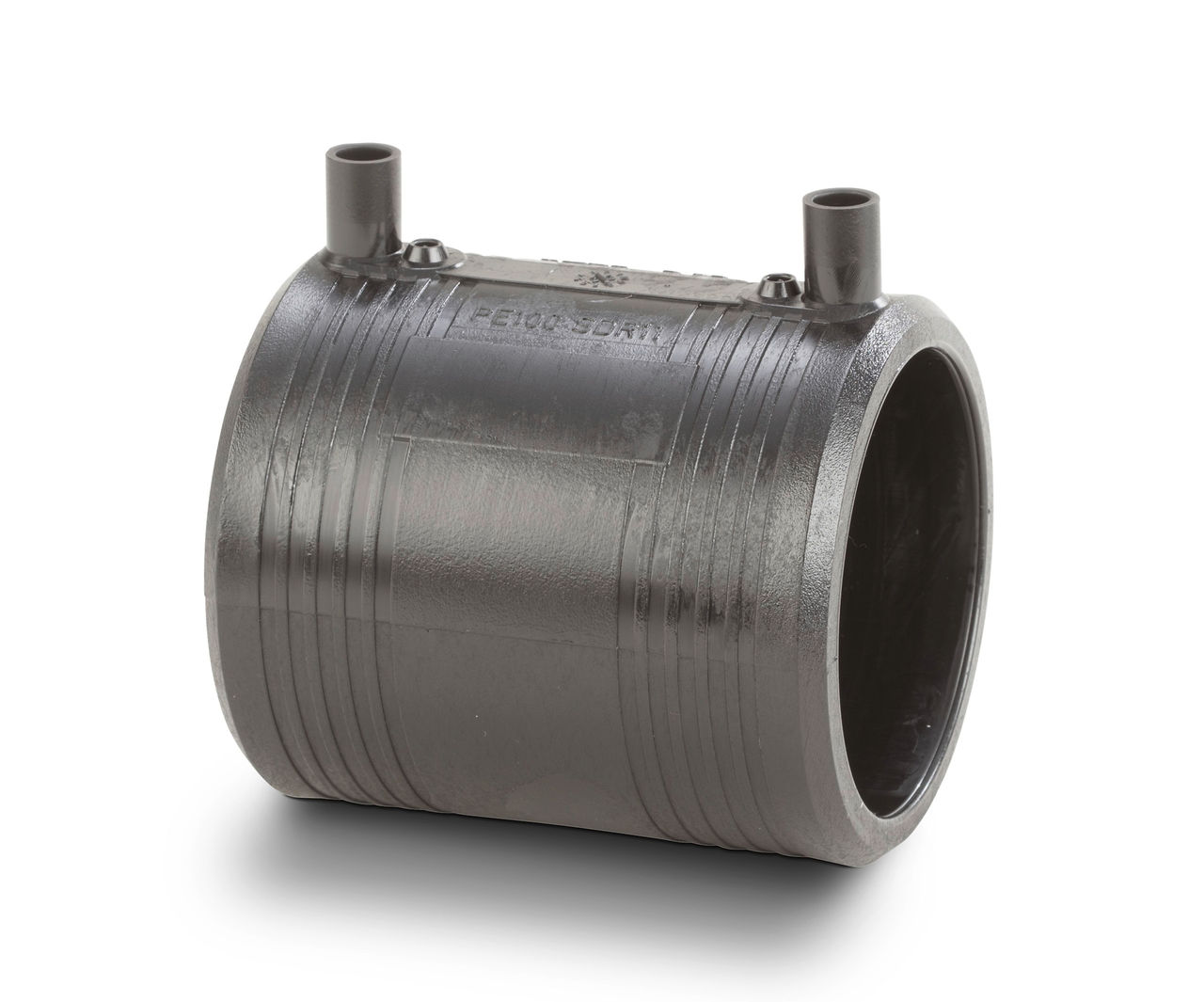

Pre-insulated Pipes

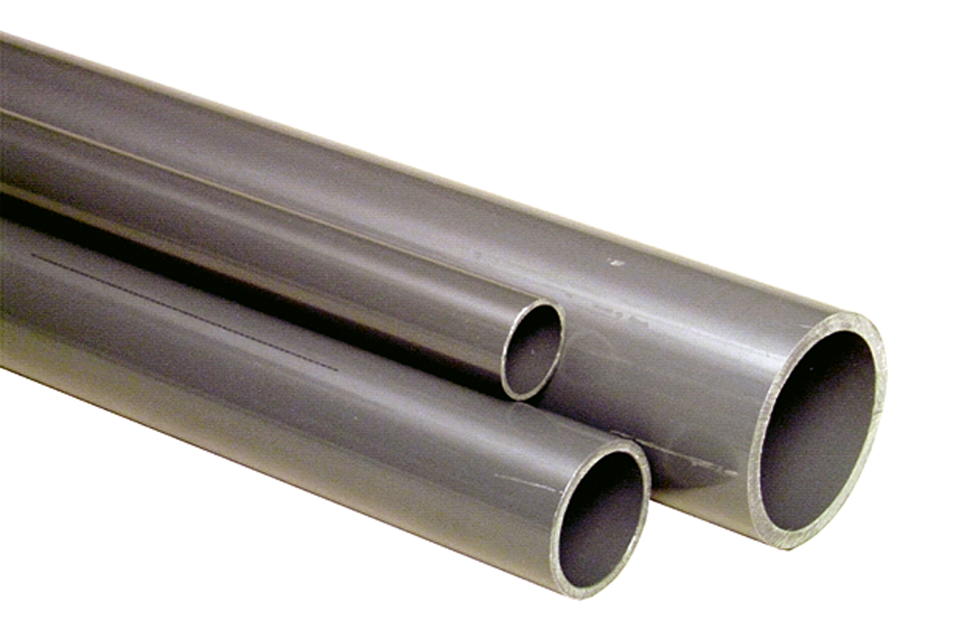

Plastic pipes

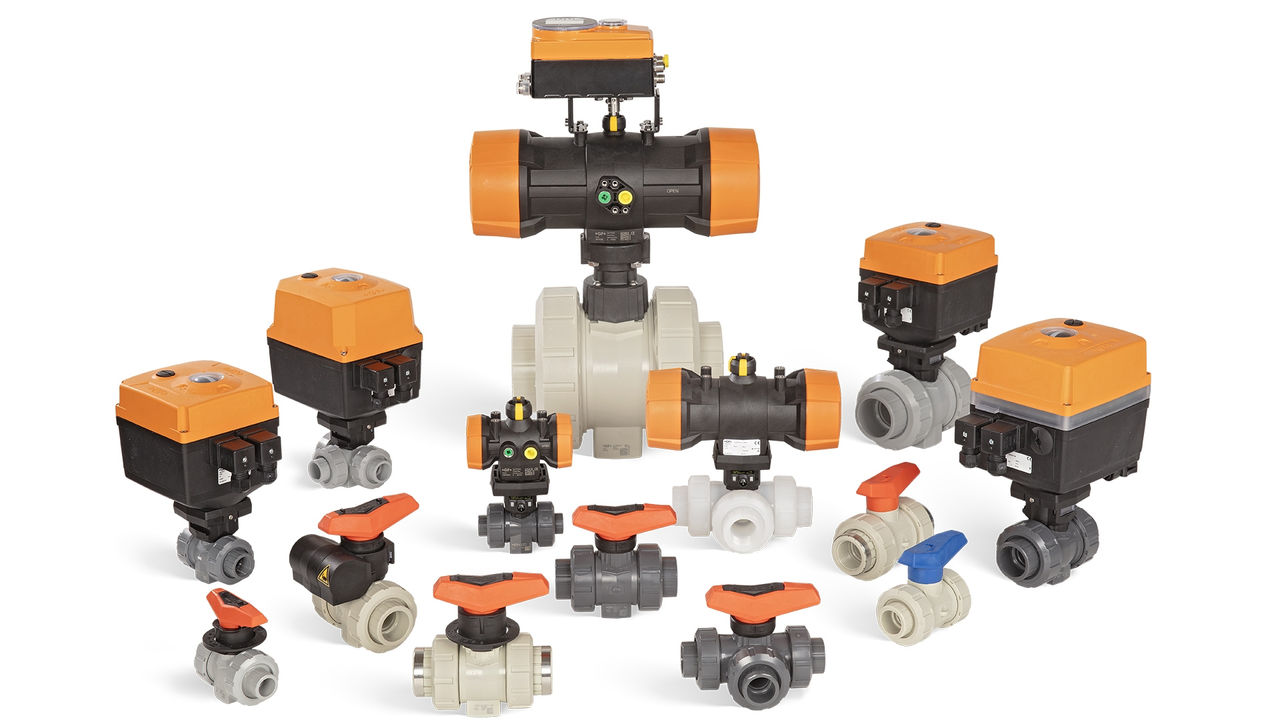

Process Control Valves

FAQ

Come faccio a scegliere il valore SDR (Standard Dimension Ratio) corretto?

L'SDR è il rapporto tra il diametro esterno del tubo e lo spessore della sua parete (SDR = D / s).

• SDR più basso (ad es. SDR 11): pareti più spesse, pressione nominale più elevata, ma sezione interna di flusso leggermente ridotta.

• SDR più alto (ad es. SDR 17): pareti più sottili, pressione nominale più bassa, ma sezione interna di flusso più ampia.

Scegli l'SDR che soddisfa i requisiti di pressione del tuo impianto.

Posso usare questo strumento di calcolo per impianti di tubazioni già esistenti?

Sì. Lo strumento è progettato sia per pianificare nuove installazioni che per analizzare quelle esistenti. Fornisce risultati affidabili a supporto del processo decisionale in materia di ottimizzazione e adeguamento.

Questo strumento è indicato per progetti infrastrutturali?

Sì. Lo strumento è stato progettato specificamente per ingegneri, progettisti e responsabili di progetto che si occupano di sistemi di tubazioni in plastica sia nel settore industriale che in quello delle infrastrutture. È indicato per applicazioni quali reti di approvvigionamento idrico, sistemi di trattamento delle acque reflue, irrigazione, teleriscaldamento e teleraffreddamento, nonché altri progetti di servizi pubblici su larga scala in cui il dimensionamento accurato delle tubazioni e le prestazioni di pressione sono fondamentali.

Tenendo conto di parametri quali le dimensioni dei tubi, l'indice SDR e i requisiti di pressione, lo strumento contribuisce a garantire che le soluzioni di tubazioni selezionate soddisfino gli standard di sicurezza, i requisiti normativi e le aspettative di affidabilità a lungo termine. Ciò lo rende adatto all'uso durante le fasi di studio di fattibilità, progettazione preliminare, progettazione esecutiva e pianificazione del progetto.

Che si tratti di progettare infrastrutture municipali, sistemi di distribuzione di servizi pubblici o grandi impianti commerciali, lo strumento di calcolo fornisce indicazioni rapide e affidabili a supporto di un processo decisionale informato e di una progettazione efficiente degli impianti.

Come si comportano le tubazioni in plastica rispetto a quelle in acciaio in termini di efficienza di flusso?

I sistemi di tubazioni in plastica offrono generalmente caratteristiche di flusso superiori grazie alle loro superfici interne lisce. Mentre i tubi in acciaio nuovi presentano una rugosità di circa 0,045 mm, la plastica è notevolmente più liscia (circa 0,0015 mm). Ciò si traduce in minori perdite di pressione e in un consumo energetico ridotto per le pompe per tutta la durata di vita dell'impianto.
