Virtauslaskuri

Virtauslaskimellamme voit helposti määrittää keskeiset parametrit, kuten virtausnopeuden, virtausmäärän ja painehäviön putken sisähalkaisijan ja nimellishalkaisijan perusteella. Tämä työkalu on suunniteltu erityisesti insinööreille, asentajille ja suunnittelijoille, jotka työskentelevät teollisuuden ja infrastruktuurin muovisten putkistojärjestelmien parissa ja auttaa optimoimaan putkikokojen valinnan ja järjestelmän suorituskyvyn. Olitpa sitten suunnittelemassa uutta asennusta tai analysoimassa jo olemassa olevaa järjestelmää, laskin antaa nopeat ja luotettavat tulokset tukemaan päätöksentekoasi.

Siirry työkaluun selaamalla alaspäin tai klikkaamalla tästä.

Kuinka laskinta käytetään

Valitse vaaditun virtausmäärän mukainen virtausnopeus ja sisähalkaisija.
Valitse käyttökohteeseesi sopiva SDR-arvo; joka ilmaisee putken halkaisijan ja seinämän paksuuden suhteen.
Laske tarvittava ulkohalkaisija alla olevan kaavan avulla ja varmista, että se on putkistojärjestelmän vaatimusten mukainen.
Määritä painehäviö (bar) suorassa putkessa valitsemalla putken pituus (m).

Tämä laskelma on välttämätön sen varmistamiseksi, että valitsemasi putket täyttävät suunnitellulle virtausnopeudelle asetetut kapasiteettivaatimukset, sekä putkistojärjestelmän turvallisen ja tehokkaan toiminnan takaamiseksi.

Suositellut virtausnopeudet muovisissa putkistojärjestelmissä

Oikean virtausnopeuden valinta on ratkaisevaa putkistojärjestelmäsi optimaalisen toiminnan ja pitkän käyttöiän kannalta. Sopiva virtausnopeus riippuu käyttökohteesta ja järjestelmän sijainnista:

Imupuoli (putket, jotka johtavat nestettä pumppuihin tai vastaaviin laitteisiin): Suositeltu virtausnopeus: **0,5 – 1,0 m/s** Alhaiset nopeudet minimoivat kavitoinnin riskin ja takaavat vakaan pumpun toiminnan.
Painepuoli (putket, jotka johtavat nestettä pumpun tai paineistetun lähteen jälkeen): Suositeltu virtausnopeus: **1,0 – 3,0 m/s** Suuremmat nopeudet ovat mahdollisia lisääntyneen paineen ansiosta, mutta nopeutta tulee silti rajoittaa melun, tärinän ja liiallisen kuluman välttämiseksi.

Suositeltuja nopeusalueita noudattamalla voidaan vähentää eroosion, melun ja paineiskujen riskiä sekä edistää järjestelmän tehokkuutta ja luotettavuutta.

Kaava: sisä- ja ulkohalkaisijan välinen suhde

Ulkohalkaisijan selvittämiseksi sisähalkaisijan ja sovellettavan SDR-luvun (Standard Dimension Ratio) avulla käytä seuraavaa kaavaa:

Formula

d = d_i · SDR SDR - 2

Hyväksy kaikki evästeet nähdäksesi ulkoisen sisällön.

Missä:

d = putken ulkohalkaisija
di = putken sisähalkaisija
SDR = Standard Dimension Ratio (putken seinämän paksuutta kuvaava luku)

Huom: Laskin käyttää oletuksena aineena/väliaineena vettä 20 °C lämpötilassa.

*Syötä arvosi alla laskeaksesi virtauksen missä tahansa putkikokoluokassa.

Virtauslaskurin avulla voit määrittää virtausnopeuden, virtauksen määrän ja painehäviön suhteessa putken sisähalkaisijaan ja nimellishalkaisijaan.

Virtausnopeus on arvioitava putkiston käyttötarkoituksen mukaan.

Virtausnopeuden vakioarvot ovat:

v = 0,5 - 1,0 m/s imupuolella.
v = 1,0 - 3,0 m/s painepuolella.

Ulkohalkaisija määritetään sisähalkaisijan ja sovellettavan SDR:n avulla seuraavan kaavan avulla:

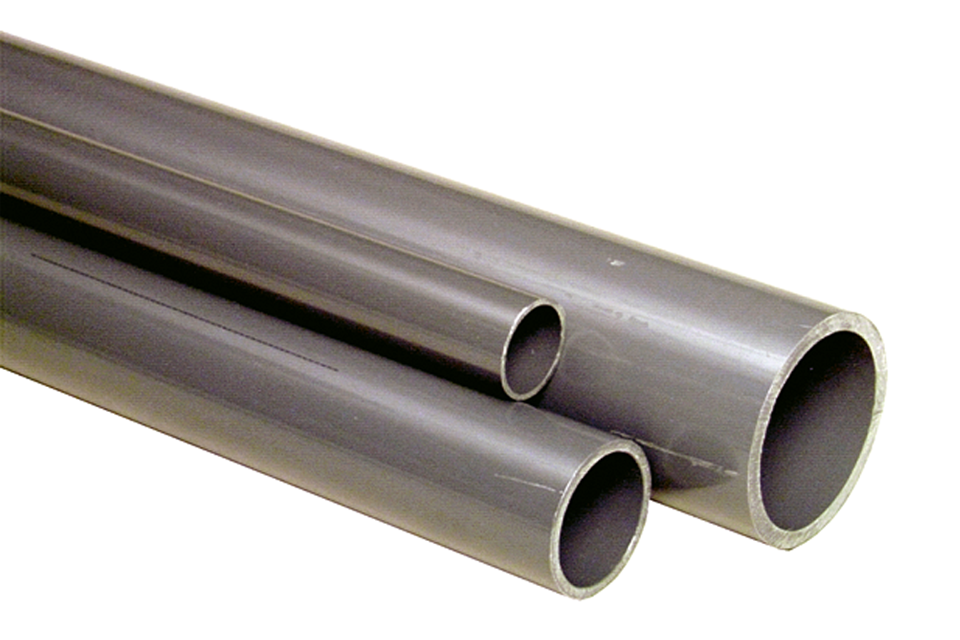

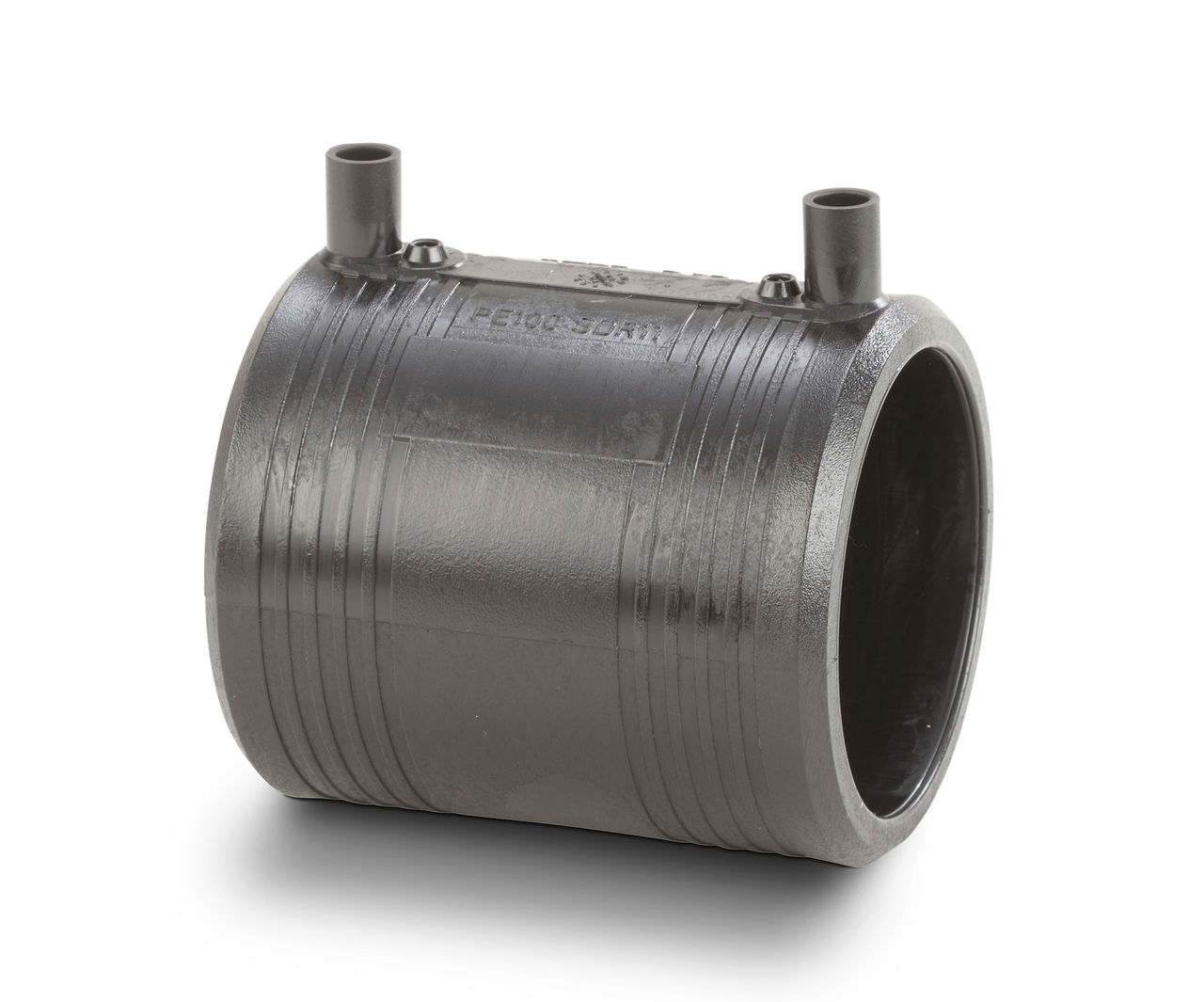

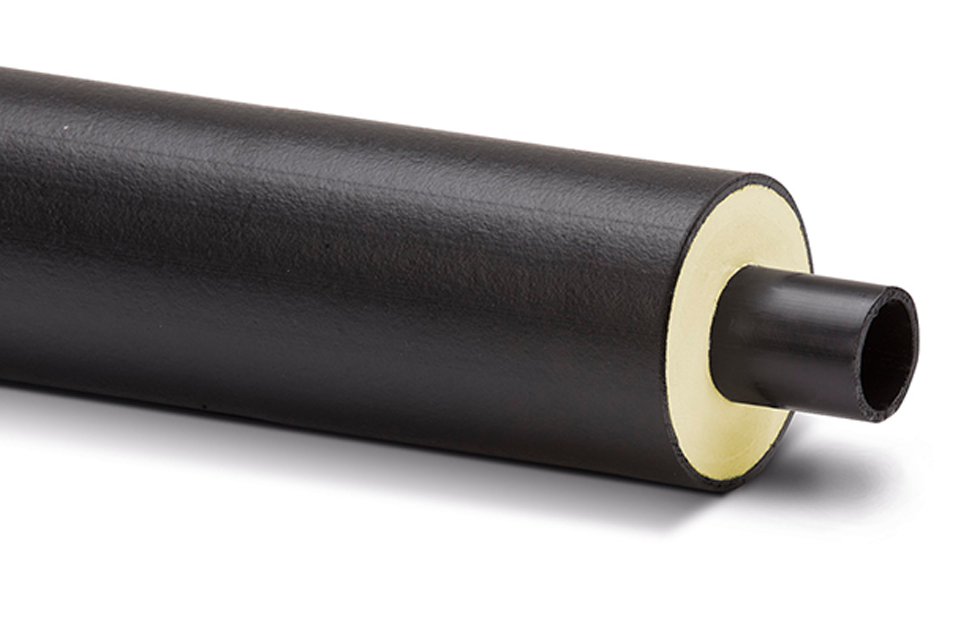

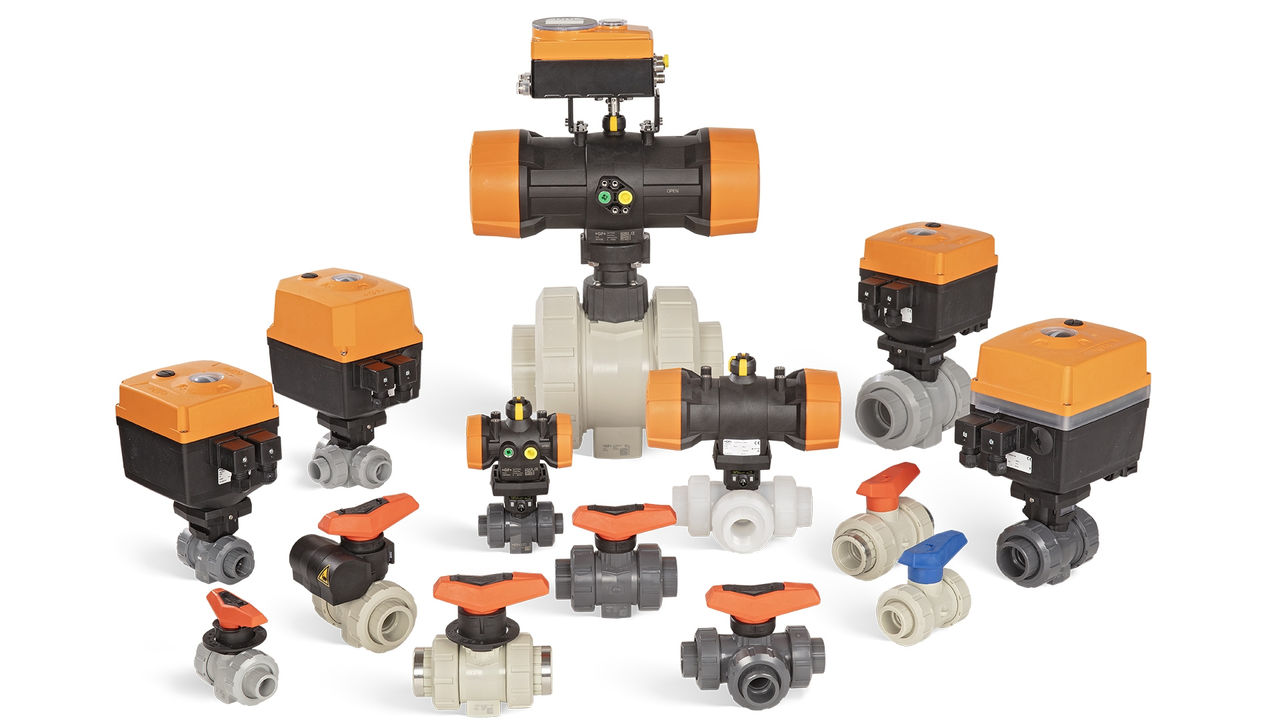

Suositellut tuotteet

Usein kysytyt kysymykset

Kuinka valitsen oikean SDR-luvun (Standard Dimension Ratio)?

SDR on putken ulkohalkaisijan ja seinämän paksuuden suhde (SDR = D / s).

• Pienempi SDR-luku (esim. SDR 11): Paksummat seinämät, korkeampi paineluokitus/paineluokka, mutta hieman pienempi sisäinen virtausalue.

• Suurempi SDR-luku (esim. SDR 17): Ohuemmat seinämät, matalampi paineluokitus/paineluokka, mutta suurempi sisäinen virtausalue.

Valitse SDR, joka vastaa järjestelmäsi painevaatimuksia.

Voinko käyttää tätä laskinta olemassa olevissa putkistojärjestelmissä?

Kyllä. Työkalu on suunniteltu sekä uusien asennusten suunnitteluun että olemassa olevien putkistojärjestelmien analysointiin. Se tarjoaa luotettavat tulokset optimointiin ja jälkiasennukseen liittyvää päätöksentekoa varten.

Soveltuuko tämä työkalu infrastruktuuriprojekteihin?

Kyllä. Laskin on suunniteltu erityisesti insinööreille, suunnittelijoille ja projektipäälliköille, jotka työskentelevät sekä teollisuuden että infrastruktuurin muovisissa putkistojärjestelmissä. Työkalu soveltuu esimerkiksi vesiverkkoihin, jätevesijärjestelmiin, kasteluun, kaukokylmä- ja kaukolämpöverkkoihin sekä muihin laajamittaisiin hyötykohteisiin, joissa putken oikea mitoitus ja painevaatimukset ovat kriittisiä.

Huomioimalla muun muassa putken mitat, SDR-luvun ja painevaatimukset, laskin auttaa varmistamaan, että valitut putkiratkaisut täyttävät turvallisuusstandardit, säädösten vaatimukset sekä pitkäaikaiset luotettavuustavoitteet. Näin työkalu sopii käytettäväksi sekä esiselvitysvaiheessa, alustavassa että yksityiskohtaisessa suunnittelussa ja projektien suunnittelussa.

Oletpa sitten suunnittelemassa kunnallista infrastruktuuria, hyötyjakelujärjestelmää tai suurta liikerakennuksen putkistoa, laskin tarjoaa nopeat ja luotettavat ohjeet tukemaan päätöksentekoa ja tehokasta järjestelmäsuunnittelua.

Miten muoviputkistojärjestelmä vertautuu teräkseen virtaustehokkuudessa?

Muoviputkistojärjestelmissä virtausominaisuudet ovat yleensä paremmat niiden sileiden sisäpintojen ansiosta. Uuden teräsputken karheus on noin 0,045 mm, kun taas muovin karheus on huomattavasti pienempi (noin 0,0015 mm). Tämä tarkoittaa pienempiä painehäviöitä ja alemman energiankulutuksen pumpuille koko järjestelmän elinkaaren ajan.
