Du pilotage à paramètre unique à l’automatisation multiparamètre, les 9900 et 9950 offrent des performances évolutives. Le 9900 assure une mesure modulaire sur un seul canal, tandis que le 9950 permet d’intégrer jusqu’à six capteurs avec des fonctions avancées de logique et de contrôle.

Parler à un expert Produits

Transformer les données des capteurs en intelligence de procédés

Les transmetteurs GF convertissent les signaux des capteurs en informations avancées sur votre procédé. Conçus pour une précision, une fiabilité et une intégration transparente, ils offrent des données en temps réel pour un pilotage en toute confiance et une automatisation plus intelligente.

Reconnus dans les secteurs du traitement de l’eau, de la chimie, des utilités industrielles et du dosage, ils mesurent le débit, le pH/ORP, la conductivité/résistivité, la salinité, la température, la pression, le niveau, l’oxygène dissous, la turbidité et prennent en charge des sorties analogiques 4-20 mA et des sorties relais. L’optimisation de vos performances et l’amélioration de l’excellence de vos procédés commencent ici.

Transmitter - Scymaris
Découvrez notre gamme de produits

Des solutions de mesure précises pour une exactitude maximale

Du pilotage à paramètre unique à l’automatisation multiparamètre avancée, les transmetteurs 9900 et 9950 offrent des performances évolutives pour les applications de procédé les plus exigeantes. Le 9900 propose une mesure monocanal flexible et modulaire, tandis que le 9950 regroupe jusqu’à six capteurs sur une seule plateforme puissante, dotée de fonctions avancées de logique et de contrôle. Vous optimisez ainsi l’espace disponible dans les armoires, simplifiez l’intégration et améliorez l’efficacité opérationnelle.

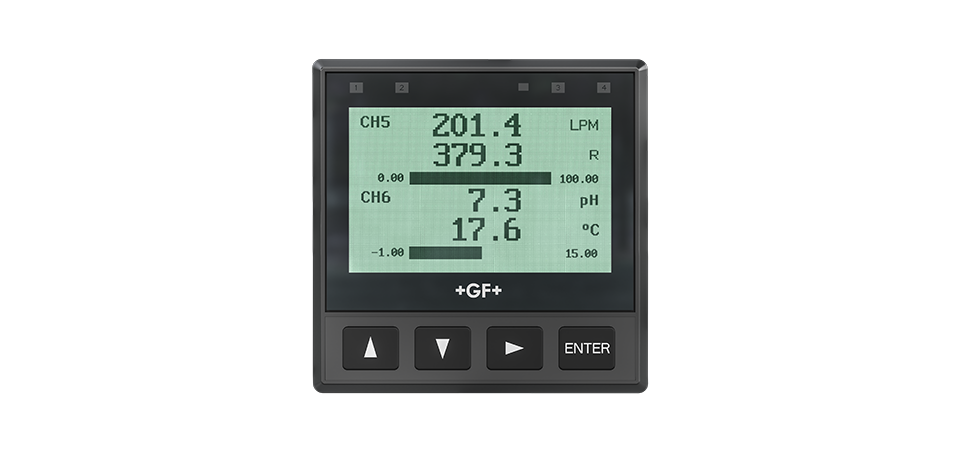

9950 Transmitter

Transmetteur multiparamètre, multicanal

9950

Le Signet 9950 combine la simplicité de configuration d’un transmetteur avec la polyvalence d’un contrôleur. Compact mais puissant, le 9950 est disponible en versions configurables à 2 ou 6 canaux.

Avec six canaux, vous pouvez optimiser l’espace disponible dans votre armoire en utilisant un seul contrôleur au format ¼ DIN. Les capteurs numériques connectés au 9950 peuvent également être raccordés en série (daisy chain), réduisant ainsi les coûts de câblage.

Le 9950 intègre de nombreuses fonctionnalités standard, notamment :

  • Date/heure
  • Mesures dérivées (delta, somme et rapport)
  • Logique booléenne : A | B | C, A & B & C, A | (B & C), A & (B | C)
  • Jusqu’à 4 entrées TOR
  • Jusqu’à 6 sorties analogiques
  • Jusqu’à 8 relais, avec différentes fonctions disponibles : seuil bas, seuil haut, fenêtre, fenêtre inversée, hystérésis réglable, temporisation à l’enclenchement, impulsion proportionnelle et impulsion volumétrique.

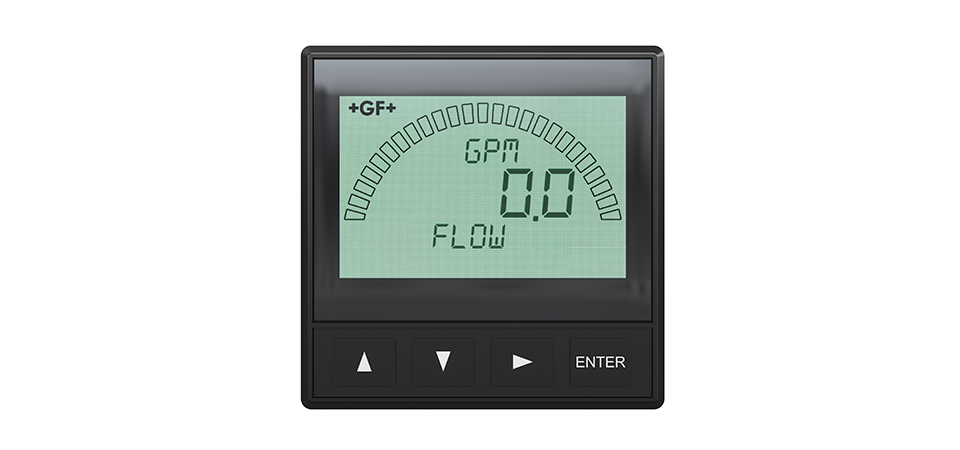

9900

Transmetteur monocanal multiparamètre

9900

Le Signet 9900 est un transmetteur multiparamètre monocanal polyvalent, conçu pour offrir des performances fiables dans un large éventail d’applications. Il assure une visualisation claire des données « en un coup d’œil », une utilisation intuitive et une configuration simple.

Grâce à sa grande compatibilité, il prend en charge les capteurs de débit, pH/ORP, conductivité/résistivité, salinité, température, pression, niveau, oxygène dissous et 4–20 mA.

Ses fonctionnalités peuvent facilement être mises à niveau sur site grâce à une gamme de modules de sortie optionnels, notamment : deux relais SPDT, une sortie 4–20 mA supplémentaire, une fonction de contrôle de dosage par lots ou le protocole Modbus RTU.

Intégration modulaire flexible

Fonctionnalités étendues

Étendez les fonctionnalités de vos transmetteurs 9900 et 9950 grâce à une gamme complète de modules enfichables. Des entrées de conductivité/résistivité directe aux sorties 4–20 mA, en passant par les relais, les fonctions de dosage, les sorties de communication H COMM et Modbus RTU, ces modules offrent davantage de flexibilité, de connectivité et de contrôle, vous permettant d’adapter chaque transmetteur précisément aux exigences de votre procédé.

Série 9950

Découvrez tous les modules disponibles pour le transmetteur 9950

Série 9900

Découvrez tous les modules disponibles pour le transmetteur 9900

Module direct de conductivité/résistivité à canal unique
  • Permet la connexion directe à un seul capteur de conductivité/résistivité, avec une longueur de câble allant jusqu’à 30 mètres
  • Pour les applications nécessitant une distance supérieure à 30 mètres, utiliser à la place l’électronique de capteur 3-2850-51-XX
  • 3-9950-394-1
Single-Channel Conductivity/Resistivity

Module direct de conductivité/résistivité à double canal
  • Permet la connexion directe à deux capteurs de conductivité/résistivité, avec une longueur de câble allant jusqu’à 30 mètres
  • Pour les applications nécessitant une distance supérieure à 30 mètres, utiliser à la place l’électronique de capteur 3-2850-51-XX
  • 3-9950-394-2
Dual-Channel Conductivity/Resistivity

Module double sortie de boucle de courant 4–20 mA
  • Deux sorties supplémentaires de boucle de courant passive 4–20 mA dans un seul module
  • Jusqu’à six boucles de courant 4–20 mA sur un même 9950
  • Boucles passives nécessitant une alimentation externe de 12 à 24 V CC
  • 3-9950-398-2
Dual-Channel 4-20mA

Module Modbus RTU

Connecte le 9950 aux réseaux d’automatisation existants Modbus RTU et série RS485.

  • Permet l’accès numérique aux valeurs de mesure en temps réel.
  • Simplifie l’intégration du 9950 aux réseaux d’automatisation.
  • 3-9950-395-M
Modbus RTU Module

Module Relais

Trois options :

  • 4 relais à contact sec (SPDT) – 3-9950-393-1
  • 2 relais à contact sec (SPDT) et 2 relais statiques – 3-9950-393-2
  • 2 relais à contact sec (SPDT) et 4 entrées binaires – 3-9950-393-3
Relay Module

Module Relais externe

Deux options :

  • Module relais à 4 contacts secs (SPDT), montage sur rail DIN – 3-8059-4
    Alimentation : 12 à 24 V CC
  • Module relais à 4 contacts secs (SPDT), montage sur rail DIN – 3-8059-4AC
    Alimentation : 100 à 240 V CA
Relay Module

Module direct de conductivité/résistivité
  • Permet la connexion directe au capteur de conductivité/résistivité, avec une longueur de câble allant jusqu’à 30 mètres
  • Pour les applications nécessitant une distance supérieure à 30 mètres, utiliser à la place l’électronique de capteur 3-2850-51-XX
  • 3-9950-393-x
Conductivity/Resistivity

Module H COMM
  • Permet la communication entre le transmetteur 9900 et un appareil compatible HART®
  • Permet d’accéder à distance aux mesures primaires et secondaires
  • Permet à l’utilisateur de régler à distance les paramètres 4 et 20 mA
  • Non compatible avec le module de dosage
  • 3-9900-395
H COMM Module

Module de sortie de boucle de courant 4–20 mA
  • Ajoute une deuxième sortie 4–20 mA
  • La sortie peut être utilisée pour la mesure primaire ou secondaire
  • 3-9900-398-1
4-20 mA Module

Module Batch

Ajoute une fonction de contrôle de dosage par lots au transmetteur 9900.

  • Inclus avec l’achat du 3-9900-1BC
  • Compatible avec tous les capteurs de débit GF S3L et à sortie fréquence
  • Jusqu’à 10 tailles de lots peuvent être enregistrées dans un même 9900, avec des noms personnalisés et des facteurs K configurables pour chaque lot
  • 3-9900-397
Batch Module

Module Modbus RTU

Permet de connecter le 9900 aux réseaux d’automatisation existants Modbus RTU sur liaison série RS485.

Trois options :

  • Module Modbus avec bornier – 3-9900-270-M2 (montage en panneau uniquement)
  • Module Modbus avec connecteur M12 – 3-9900-270-M3 (montage sur site uniquement)
  • Module Modbus avec câble 5 conducteurs – 3-9900-270-M4
Modubus Module

Module Relais

Ajoute deux relais programmables à contact sec (SPDT).

  • Hystérésis et temporisation disponibles pour chaque relais
  • Selon le type de capteur, jusqu’à 10 modes de fonctionnement des relais sont disponibles
  • 3-9900.393 (montage en panneau uniquement)
Relay Module

Transmetteurs de terrain

Les transmetteurs de terrain Signet transforment les signaux des capteurs en données précieuses pour le pilotage des procédés. Conçus pour offrir précision, fiabilité et intégration fluide, ils fournissent des données en temps réel pour un contrôle fiable et une automatisation plus intelligente.

Reconnus dans les applications de traitement de l’eau et des eaux usées, de procédés chimiques, de services industriels et de dosage, ils mesurent le débit, le pH/ORP, la conductivité/résistivité, la salinité, la température, la pression, le niveau et l’oxygène dissous. Ils sont également disponibles avec des entrées 4–20 mA sans affichage, ou avec le transmetteur 9900-1 en option, monté en version intégrée ou universelle, pour vous permettre d’optimiser les performances et d’améliorer l’excellence de vos procédés.

Notre gamme complète de produits de mesure comprend des instruments d’analyse des liquides (conductivité, pH/ORP, chlore, oxygène dissous (OD), turbidité), des débitmètres (ultrasoniques, magnétiques et à roue à palettes), des transmetteurs (monocanaux et multicanaux), ainsi que des capteurs de niveau, de température et de pression.

Transmitter - Scymaris

Industries clés

Dans les secteurs industriels critiques, une mesure précise constitue le fondement d’un contrôle des procédés sûr et efficace. Les transmetteurs GF convertissent les signaux des capteurs en données fiables et en temps réel, permettant un suivi précis et une automatisation performante. Conçus pour les environnements les plus exigeants, ils prennent en charge une large gamme de paramètres et d’applications, permettant aux opérateurs de garantir la conformité

Water Industry Hero Banner

Industrie de l'eau

Dans le secteur de l’eau, une mesure et un contrôle précis sont essentiels pour garantir la sécurité, l’efficacité et la conformité réglementaire. Les transmetteurs GF assurent une surveillance fiable du débit, du pH/ORP, de la conductivité, du niveau et d’autres paramètres critiques dans les applications d’eau potable, de dessalement et de traitement des eaux usées. Grâce à leur conception robuste et à leur intégration parfaite avec les capteurs, ils garantissent une exploitation stable et des performances durables, même dans les environnements les plus exigeants.

Chemical Process Industry Hero Banner

Industrie des procédés chimiques

Dans l’industrie chimique, la précision et la réactivité sont essentielles pour protéger les procédés et les équipements. Les transmetteurs GF fournissent en temps réel des données précises sur des paramètres clés tels que le débit, la pression, le pH/ORP, la conductivité et la température. Conçus pour fonctionner dans des environnements agressifs et corrosifs, ils contribuent à garantir un dosage constant, une manipulation sûre des produits chimiques et un contrôle optimisé des procédés.

Références

Scymaris – Analyse des liquides

Le spécialiste en écotoxicologie Scymaris s’appuie sur différents capteurs analytiques, notamment pour mesurer la conductivité ou l’oxygène dissous (OD), ainsi que sur le transmetteur six canaux 9950 de GF Flow Solutions – Industry & Infrastructure, pour garantir la fiabilité de ses études sur le devenir des substances dans l’environnement.

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Aquarium of the Pacific, Etats-Unis

Plus de 250 systèmes de mesure GF fonctionnent 24 h/24 et 7 j/7 afin de garantir des conditions optimales pour une grande diversité d’espèces présentées. L’aquarium compte plus de 20 grands bassins et 60 bassins plus petits, chacun ayant des exigences spécifiques en matière de qualité de l’eau. Avec un volume total de plus de 1,2 million de gallons, le maintien de ces conditions est essentiel à la santé et au bien-être des animaux.

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Neustark – Captage et élimination du carbone

En raison des conditions particulièrement exigeantes dans le réacteur, Neustark a choisi de mettre en œuvre des solutions GF Flow Solutions – Industry & Infrastructure pour la mesure et les vannes, comprenant des capteurs de conductivité et de débit, des électrodes de pH, ainsi que le transmetteur six canaux 9950.

Veuillez accepter tous les cookies pour accéder à la vidéo YouTube.

Shedd Aquarium - Aquarium

Au cœur de la mission du Shedd Aquarium se trouve la conservation, qui commence par la précision. Dans le cadre d’un partenariat de longue date, GF Flow Solutions – Industry & Infrastructure fournit des solutions fiables d’instrumentation et d’automatisation Signet pour gérer plus de 18 millions de litres d’eau. Des vannes en matériaux non métalliques aux débitmètres de haute précision, GF accompagne le Shedd Aquarium avec des technologies qui contribuent à la fois au bien-être des animaux et à la préservation de l’environnement.
