COOL-FIT

Préserve le froid - entrez dans l'avenir de l'efficacité énergétique avec COOL-FIT ! COOL-FIT est un système de tuyauteries à la pointe de la technologie en plastique entièrement pré-isolé et constitue une alternative fiable et efficace aux systèmes de tuyauteries métalliques traditionnels post-isolés.

Parlez à un expert

Systèmes de tuyauterie en plastique pré-isolés

Améliorez l'efficacité de votre circuit de refroidissement avec des systèmes de tuyauteries plastique pré-isolés robustes. COOL-FIT est un système de tuyauterie à la pointe de la technologie comprenant des tubes, des raccords, des vannes, des tubes flexibles et des outils, garantissant une intégrité complète du système et une étanchéité parfaite. Conçu et optimisé pour une installation rapide et simple avec une durée de fonctionnement de 25 ans minimum, le système ne nécessite ni interruption ni maintenance. COOL-FIT est une alternative fiable et efficace aux systèmes de tuyauteries métalliques post-isolés.

Avec COOL-FIT, vous bénéficiez d'économies d'énergie maximales, d'un cycle de vie plus long et d'une installation simplifiée.

.

COOL-FIT 4.0 & COOL-FIT 2.0F

Conçu et optimisé pour une installation rapide et simple. Le système à la pointe de la technologie comprenant des tubes, des raccords, des vannes, des tubes flexibles, etc. ne nécessite pas de collier pour tubes de réfrigération.

COOL-FIT 4.0

Système pré-isolé avec gaine extérieure de protection en PE pour des températures de -50 °C à +60 °C. Idéal pour les installations enterrées, les montages sur toit et les environnements difficiles.

  • Disponible dans les dimensions : [d32/90 à d225/315, ainsi que d250/355 à d450/630]

COOL-FIT 2.0F

Pour les applications intérieures (0 °C à
+60 °C), protection contre le feu RF2 !

  • Disponible dans les dimensions : [d32/75 à d140/200; COOL-FIT 4.0F d160/250 – d225/315]
  • Diffusion d'oxygène extrêmement faible - environ 10 fois inférieure aux valeurs limites de la norme DIN 4726:2008.

Certificats Ecobau

Ecobau est la référence en matière de construction saine et écologique en Suisse.

Cliquez ici pour accéder directement aux évaluations Ecobau de nos produits !

Segments et domaines d'application :

  • Refroidissement de confort et applications dans le secteur des aliments
  • Réseaux d'anergie, de refroidissement et chauffage urbains, conduites de raccordement de sondes géothermiques,
  • Centres de données - pas de courants vagabonds / découplage magnétique
  • Conduites de ponts avec COOL-FIT 4.0 pour la distribution d'eau potable
  • Construction de tunnel - résistante à la corrosion et assemblage sans flamme ouverte
  • et bien plus encore !

Avantages

Efficacité extrême

La pré-isolation de haute qualité augmente de 30% l'efficacité énergétique de COOL-FIT par rapport aux systèmes de tuyauterie métallique post-isolés. L'intégrité du système garantit un circuit de refroidissement parfaitement étanche et évite les pertes d'énergie.

Isolation parfaite

Tubes, raccords, vannes et tubes flexibles robustes pré-isolés, scellés à la vapeur, équipés d'une mousse isolante rigide à cellules fermées et une lèvre d'étanchéité. L'enveloppe extérieure en PEHD très résistante, mais aussi une gaine anti-feu (RF2), protègent la mousse isolante et fournissent une couche d'isolation supplémentaire.

Fiabilité extrême

Grâce aux propriétés de ses matériaux, COOL-FIT est 100 % sans condensation ni corrosion, et dure plus longtemps que les alternatives métalliques. De plus, l'incrustation n'est plus un problème et COOL-FIT garantit un fonctionnement sans maintenance pendant une durée de vie de 25 ans minimum.

Installation sûre

Les systèmes de tuyauteries en plastique pré-isolés pèsent 60 % de moins que les systèmes de tuyauteries en acier ou en cuivre post-isolés. La technologie d'assemblage simple par électrosoudage permet de réduire le temps d'installation jusqu'à 50 %. Il est possible de réaliser l'installation avec un petit nombre de personnes et de façon aisée dans des espaces confinés.

Notre Portefeuille

.

Matériaux exempts de corrosion et isolation étanche à la vapeur

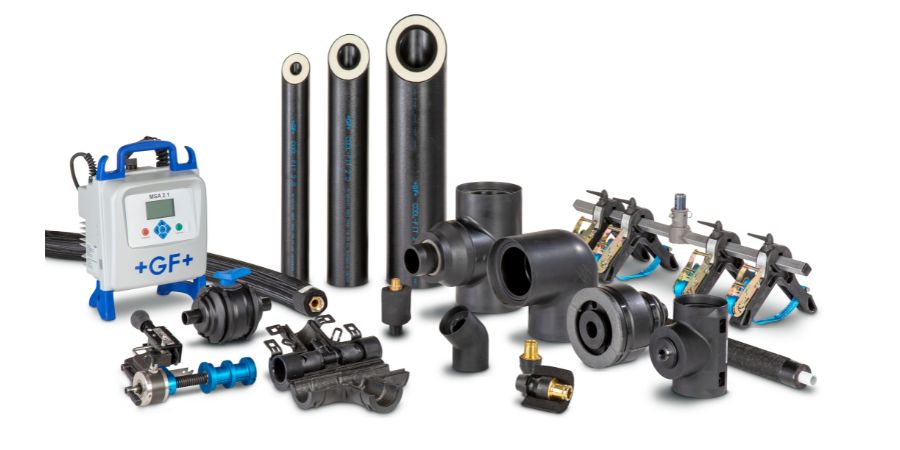

COOL-FIT 2.0F

En tant que système de tuyauterie pré-isolé 3-en-1 pour l'eau glacée, COOL-FIT 2.0F peut optimiser toutes les installations de climatisation, de refroidissement de processus et de climatisation industrielle.

.

Des systèmes de tuyauterie fiables et efficaces

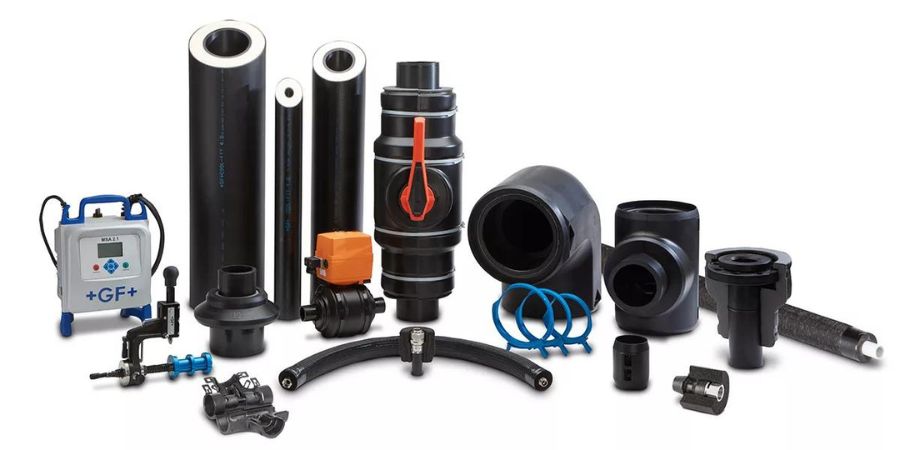

COOL-FIT 4.0 et COOL-FIT 4.0F

En tant que système de tuyauterie entièrement pré-isolé en plastique, COOL-FIT 4.0 peut optimiser toutes les installations de réfrigération commerciale ou industrielle dans le secteur de l'alimentation et des boissons et n'importe quelle installation extérieure.

Le concept 3-en-1

Matériau du tube

Le matériau du tube intérieur en PE100 transportant le fluide garantit un fonctionnement sans corrosion ni incrustation. Le système est disponible dans les dimensions de d16 à d450 et peut être soumis à des pressions jusqu'à 16 bars (à une température du fluide de 20 °C).

Isolation

Selon le système COOL-FIT, l'épaisseur nominale de la mousse isolante GF HE varie de 22 mm à 40 mm. Le système peut être utilisé à des températures comprises entre -50 °C et +60 °C.

Enveloppe extérieur

L'enveloppe en PEHD des tubes COOL-FIT rend le système de tuyauterie très robuste, protégeant la mousse isolante GF HE et fournissant une couche d'isolation supplémentaire.

L'enveloppe protectrice de COOL-FIT 2.0F et COOL-FIT 4.0F correspond à la classe de protection contre le feu RF2.

Installation

L'installation des tubes, raccords et vannes COOL-FIT est rapide et simple grâce aux composants du système pré-isolés et à l'électrosoudage. Le processus d'installation ne prend que quelques minutes et l'appareil d'électrosoudage MSA de GF Piping Systems garantit la qualité des soudages.

1. Câbles de soudage et unité d'électrosoudage

La technologie de l'électrosoudage est conçue pour une installation rapide et simple. Les raccords sont rapidement chauffés par un courant électrique, le matériau environnant est soudé, ce qui crée une connexion sûre par liaison de la matière.

2. Indicateur de soudage et code de suivi

Le code de soudage peut être scanné et facilite les processus de soudage guidés et traçables. L'indicateur de soudage sort automatiquement après un soudage réussi, pour une inspection visuelle ou tactile.

3. Tubes et raccords avec lèvre d'étanchéité

Pour une installation rapide, les tubes COOL-FIT sont fournis en barres de 5 mètres, (de d16-d225), déjà dénudés et rabotés pour l'électrosoudage. Les raccords pré-isolés avec lèvre d'étanchéité assurent un système de tuyauterie étanche à la vapeur.

4. Fixation

Pour éviter tout glissement pendant l'installation, les composants doivent être fixés à l'aide d'un support approprié ou du dispositif de maintien de GF Piping Systems. Pour les tubes COOL-Fit, il est possible d'utiliser des colliers standard avec insert en plastique rigide.

5. Embout à souder COOL-FIT

L’embout à souder COOL-FIT améliore les capacités du système de tuyauterie COOL-FIT en simplifiant l'installation de capteurs et de branchements supplémentaires sur des tubes de différents diamètres. Idéal pour les nouveaux projets et les projets de modernisation.

  • Planification flexible – La planification du projet est simplifiée grâce à une flexibilité nettement supérieure avec la solution de l'embout à souder.
  • Une installation efficace – Installation rapide et simple en 15 minutes seulement, réduisant ainsi le travail sur le chantier et les coûts de main-d'œuvre.
  • Moins de risques - réduction des interruptions, car le même embout à souder peut être utilisé pour les tubes de diamètre d63 à d225.
  • Conception compacte - Conçu pour les clients finaux, il nécessite moins d'espace. Idéal pour les nouveaux projets et les projets de modernisation.

6. COOL-FIT Push-System

COOL-FIT Push System complète le système de tuyauterie pré-isolé en plastique COOL-FIT existant. Il élargit la gamme de produits avec des tubes de plus petite dimension permettant de raccorder des convecteurs et des réservoirs. COOL-FIT Push System est une solution plug-and-play avec des raccords mécaniques, qui nécessite beaucoup moins d'outils, est facile à manipuler et rapide à installer.

  • Un système complet – une solution complète de tuyauteries pré-isolées pour une isolation sûre, comprenant des tubes, des raccords, des vannes et des outils.
  • Un lien entre le grand et le petit – des dimensions supplémentaires élargissent la gamme COOL-FIT pour garantir une meilleure performance et fiabilité du système.
  • Plug and Play - la connexion iFIT signifie beaucoup moins d'outils, une manipulation aisée et une installation plus rapide.
  • Fonctionnement sûr – Un fonctionnement sans entretien pendant 25 ans grâce aux propriétés uniques des matériaux et à une technologie de raccordement sûre.

Cas de références

COOL-FIT est une technologie de pointe conçue pour une utilisation polyvalente dans les applications de refroidissement. Elle associe des composants sans corrosion et sans entretien à une pré-isolation en usine dans un système fiable et efficace. Sûr, facile et rapide à installer, ce système est idéal pour la production et le stockage d'aliments et de boissons ainsi que pour les applications dans le domaine de la technique du bâtiment.

.

COOL-FIT 2.0 | Climatisation et refroidissement de processus

Centre commercial Porta Samedan, Suisse

Comment COOL-FIT contribue-t-il à la réduction des émissions, à l'efficacité énergétique, à une régulation fiable de la température et à une solution durable ?

FAQ

Pour quels environnements COOL-FIT 2.0F est-il conçu ?

Le système COOL-FIT 2.0F est conçu pour les circuits de refroidissement secondaires avec une température du fluide >= 0 °C et pour les applications intérieures.

Pour quels secteurs et quelles applications COOL-FIT 2.0F est-il conçu ?

COOL-FIT 2.0F est conçu pour la climatisation de bâtiments commerciaux et résidentiels et pour le refroidissement de processus dans l'industrie et les centres de calcul pour des températures de fluide supérieures à 0 °C.

Pour quels environnements COOL-FIT 4.0 est-il conçu ?

COOL-FIT 4.0 est conçu pour les circuits de refroidissement secondaires dont la température du fluide est supérieure ou inférieure à 0 °C et pour les installations intérieures et extérieures ainsi que pour les applications enterrées.

Pour quels secteurs et quelles applications COOL-FIT 4.0 est-il conçu ?

COOL-FIT 4.0 est particulièrement adapté à l'industrie alimentaire et des boissons, au refroidissement industriel et aux systèmes de refroidissement et de réfrigération extérieure et sur les toits.

Quels sont les outils disponibles pour assurer une conception professionnelle des systèmes de tuyauteries ?

GF Piping Systems fournit des bases de planification détaillés, et la « Cooling Toolbox » en ligne vous permet de vérifier, de calculer et de définir rapidement des paramètres tels que les temps de jonction, les économies d'énergie, les poids, les pertes de charge et bien plus encore.
