Kestomuoviputkistojärjestelmät ovat kevyitä, korroosiolle kestäviä ja tarvitsevat vähän huoltoa, joten ne soveltuvat erinomaisesti offshore-ympäristöihin. Automaatio mahdollistaa sujuvan ja etäohjatun toiminnan miehittämättömillä tuulipuistoilla ja sähköasemilla.

GF Industry and Infrastructure Flow Solutionsin polymeeriputkistojärjestelmät tarjoavat merkittäviä etuja kelluvaan merituulivoimaan:

• Korroosiovapaa ja huoltovapaa, ei tarvetta pinnoitteille ja pienempi vuotoriski

• Yli 25 vuoden käyttöikä vähentää käyttökustannuksia ja välttää elinkaaren puolivälissä tarvittavat vaihdot

• Jopa 60 % kevyempi kuin teräs, helpottaa asennusta ja mahdollistaa tehokkaan esivalmistuksen

• Pienempi ympäristövaikutus, alhaisemman CO₂-päästöt ja saatavilla ympäristöselosteet (EPD:t)



  Lataa esitteemme ja lue lisää

GF Teollisuus ja Infrastruktuurin Virtausratkaisut tarjoaa UV- ja säänkestäviä putkistoratkaisuja pitkäaikaiseen ulkokäyttöön, myös offshore-ympäristöihin. Järjestelmät on suunniteltu kestämään pitkää altistusta auringonvalolle ilman, että mekaaninen suorituskyky heikkenee tai tarvitaan lisäpintakäsittelyä.

Esimerkiksi ecoFIT (PE100) soveltuu erinomaisesti aggressiivisten väliaineiden kuljetukseen ulko-olosuhteissa ja säilyttää kestävyytensä myös suoran UV- ja sään vaikutuksen alaisena. SeaDrain® White -putkistossa on sisäänrakennettu UV-suojaus ja kirkkaan valkoinen pinta, joten se ei vaadi maalausta eikä ylimääräistä huoltoa asiakasalueilla.

Kyllä, metalliventtiilit voidaan liittää järjestelmään; niiden huomattavasti suurempi paino edellyttää kuitenkin erikoistelineitä, jotta vältetään ylimääräinen putkistojärjestelmään kohdistuva rasitus.

Jopa 16 barin paineisiin GF tarjoaa laajan valikoiman muovisia venttiilejä, jotka tarjoavat saman toiminnallisuuden, mutta useilla eduilla. Muoviventtiilit ovat korroosiovapaita, jopa kolme kertaa kevyempiä kuin metalliset vaihtoehdot ja yhteensopivia automaatio- ja käyttöaktuaatioiden kanssa. Ne varmistavat pitkäaikaisen suorituskyvyn minimaalisilla huoltotarpeilla.

Oikea materiaali riippuu käyttötarkoituksesta. Tässä ovat yleisimmin käytetyt materiaalit ja niiden ominaisuudet:

• Polybutyleeni (PB): Tunnetaan korkeasta virumiskestävyydestään ja kemikaalinkestävyydestään. PB sopii ihanteellisesti juomavesijärjestelmiin, paineilmalinjoihin sekä jäähdytettyihin vesipiireihin. Se ei vapauta makua tai epäpuhtauksia veteen, joten se on turvallinen juomaveden kuljetukseen.

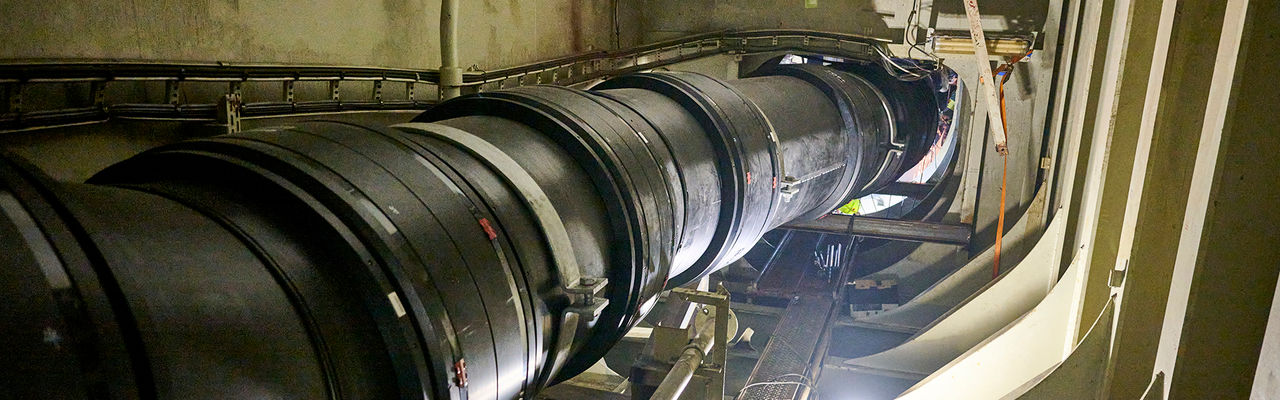

• Polyeteeni (PE): Polyeteeni tunnetaan hyvästä kimmoisuudestaan, korroosionkestävyydestään ja laajasta kokovalikoimastaan. Se sopii painolastivesijärjestelmiin, vedenkäsittelyyn sekä makean ja meriveden jäähdytykseen. Sen joustavuus vaimentaa vääntö- ja värähtelyrasituksia offshore-alusten, kelluvien perustusten ja tuuliturbiinitornien rakenteissa.


• Polypropeeni (PP): Saatavilla muodossa Random-kopolymeeri (PP-R) ja Homopolymeeri (PP-H), polypropeeni on suosittu juomavesijärjestelmissä sekä mustan ja harmaan veden putkistoissa offshore-aluksilla, alisähköasemilla ja tuotantoalustoilla. Sillä on suuri joustavuus, joka on tärkeää vääntö- ja taivutusrasituksille.
  • Juomavesiratkaisu
  • Musta ja harmaa vesi -ratkaisu

• PVC-materiaalit: PVC-C (kloorattu polyvinyylikloridi) ja PVC-U (muovittamaton polyvinyylikloridi) ovat käytössä sovelluksesta riippuen. PVC-C tunnetaan korkeammasta lämpötilan- ja kemikaalinkestävyydestään, mikä tekee siitä sopivan vaativampiin offshore-ympäristöihin. PVC-U tarjoaa hyvän mekaanisen lujuuden ja sitä käytetään usein järjestelmissä, joissa vaaditaan jäykkyyttä ja mitan pysyvyyttä.

Lisäksi monikerrosputket ja liitososat sekä esieristetyt putket, kuten COOL-FIT-järjestelmä (esieristetty PE), tuovat lisähyötyjä. Monikerrosrakenne yhdistää eri materiaaleja optimaalisen suorituskyvyn saavuttamiseksi eri olosuhteissa, kun taas esieristetyt putket tarjoavat parempaa energiatehokkuutta ja suojaa ulkoisilta olosuhteilta.

Jokainen muovimateriaali on testattu ja hyväksytty tiukkojen turvallisuus- ja suorituskykyvaatimusten mukaisesti merenkulun sovelluksiin. Ne ovat kevyitä, helppoja asentaa ja kestävät korroosiota, mikä parantaa tehokkuutta ja käyttöikää merenkulun toiminnoissa.

• Tutustu sovellusmatriisiimme ja löydä oikea materiaalivalinta.
• Ota yhteyttä asiantuntijaan ja varaa henkilökohtainen neuvonta

Kyllä, offshore-ratkaisumme (metriset ja schedule-mitoitetut) ovat hyväksytty kaikilla merkittävillä luokituslaitoksilla kuten ABS, BV, DNV, RINA ja LR (ja monilla muilla) ja niitä voidaan käyttää turvallisesti kaikilla offshore-kohteilla, jotka eivät ole kriittisiä/vaarallisia alueita (eivät toistaiseksi ATEX-hyväksyttyjä).

Putkistojärjestelmän soveltuvuus turvalliseen ja tehokkaaseen käyttöön riippuu tiukoista määräyksistä, jotka määrittelevät Kansainvälinen merenkulkujärjestö (IMO), US Coast Guard ja johtavat luokituslaitokset kuten ABS, DNV, LR ja BV. Hyväksyntä riippuu esimerkiksi käyttökohteesta, sijainnista laitoksessa, painevaatimuksista, IMO-määräyksistä ja paloluokituksesta.

Merenkulun offshore-putkistojärjestelmissä käytettävien materiaalien tulee olla testattuja ja hyväksyttyjä luokituslaitosten toimesta, jotta ne täyttävät tiukat turvallisuus- ja suorituskykyvaatimukset. Kestomuovi- ja monikerrosputkistot ovat erittäin suosittuja offshore- ja merenkulkuympäristöissä niiden korroosiovapauden, keveyden ja pitkän käyttöiän vuoksi. GF Industry and Infrastructure Flow Solutions tarjoaa kattavan valikoiman hyväksyttyjä muovimateriaaleja ja venttiileitä, jotka täyttävät nämä tiukat IMO-määräykset, varmistaen luotettavuuden ja vaatimustenmukaisuuden merenkulussa.

Pääset uusiutuvan merienergian hyväksytyn tuotevalikoimamme yhteenvetoon tästä.

Offshore-merenkulkualan putkistojärjestelmillä hallitaan nesteiden ja kaasujen virtausta eri sovelluksissa, kuten laivanrakennuksessa, jälkiasennuksessa, korjauksessa ja kunnossapidossa, offshore-alustoilla ja -sähköasemilla, kelluvissa perustuksissa sekä tuuliturbiinin navassa ja tornissa. Niitä käytetään yli 30 laivarantaisessa sovelluksessa, esimerkiksi moottorin ja muuntajan jäähdytys, pilssi- ja painolastivesijärjestelmä, vedenkäsittely, kuuman ja kylmän veden syöttö ja LVI-järjestelmät. Nämä järjestelmät varmistavat offshore- ja offshore-tukialusten, asennusalusten, sähköasemien, tuotantoalustojen, FPSO-/FSRU-alusten, kelluvien perustusten sekä tuuliturbiinien luotettavan toiminnan.

Tutustu kaikkiin sovellusmahdollisuuksiin täältä.

Sovellus ja paikalliset ilmasto-olosuhteet vaikuttavat ratkaisuun. Muoviputket ovat merkittävästi parempia lämmöneristämisessä kuin metalli, eli ne vähentävät lämmönsiirtoa ja kondenssion riskiä. Eristystä silti suositellaan lämpötilaherkkiin sovelluksiin, kuten jäähdytykseen, kylmätekniikkaan (HVAC/R) tai äärimmäisiin sääolosuhteisiin.

GF Industry and Infrastructure Flow Solutions tarjoaa COOL-FIT-järjestelmän, joka on täysin esieristetty muoviputkistojärjestelmä ja poistaa paikan päällä tapahtuvan eristämisen tarpeen. Järjestelmään kuuluu tehtaalla eristetyt putket, liitososat ja venttiilit, jotka takaavat korkean energiatehokkuuden, korroosiovapauden ja nopean asennuksen.

Asiantuntijamme auttavat oikean järjestelmän ja eristyksen paksuuden valinnassa tarpeittesi mukaan. Ota yhteyttä ja kysy asiantuntijalta.

Kun kyse on laipion läpiviennistä muoviputkille, kestomuoviputket voidaan suojata paloeristetyissä osastoissa innovatiivisten ratkaisujen avulla. Hyväksytyt läpiviennit palauttavat laipion tai kannen eheyden tulipalon sattuessa. Läpivienti estää savun ja liekkien leviämisen palovyöhykkeeltä toiselle.

GF Industry and Infrastructure Flow Solutionsin offshore-hyväksytyt ratkaisut on testattu ja hyväksytty markkinoiden suurimpien läpivientien valmistajien toimesta.

Putkistoasiantuntijamme auttavat mielellään erityistarpeissasi. Ota yhteyttä tästä.

GF-putkien ja liitososien liittäminen olemassa olevaan putkistojärjestelmään offshore-kohteella on yksinkertaista. Voit käyttää laippaliitosta tai kierreliitosta varman lopputuloksen takaamiseksi. Näin onnistut:

Laippaliitos: Laippaliitokset tarjoavat tukevan ja vuotamattoman tavan yhdistää putkia. Ne soveltuvat erityisesti korkeapainejärjestelmiin ja mahdollistavat helpon purkamisen huoltoa varten.

Kierreliitos: Nämä sopivat pienemmille putkihalkaisijoille ja tarjoavat joustavuutta sekä helpon asennuksen ilman hitsausta.

Erimerkkisten putkimateriaalien yhdistämiseen suosittelemme:

• UNI-Coupling: Tämä patentoitu ratkaisu ehkäisee vuodot ja varmistaa liitosten luotettavuuden ja kestävyyden. Patentoitu kiinnitysrengas varmistaa varman pidon erityisesti kovilla pinnoilla kuten ohutseinämäisillä ruostumattoman teräksen ja valurautaputkien pinnoilla. UNI-Coupling mahdollistaa jopa 2° kulmanmuutoksen minkä tahansa putken suunnassa ja on erittäin helppo asentaa myös ahtaisiin tiloihin.


• MULTI/JOINT: Eri halkaisijoiden ja materiaalien putkien nopea, turvallinen ja vaivaton yhdistäminen onnistuu MULTI/JOINT-ratkaisulla. Tuoteperhe tarjoaa laajan valikoiman vetoakestävien ja vetoakestämättömien liitosten osalta. ”Yksi koko sopii kaikkeen” -periaate säästää varastointikustannuksissa. Liitos on korroosiovapaa.

Offshore-putkistoasiantuntijamme auttavat mielellään erityistarpeissasi. Ota yhteyttä projektisi tuen osalta tästä.
