Saumattomat liitäntäratkaisut

Laitosten tehokkuuden parantaminen digitaalisilla liitäntäratkaisuilla. Digitaaliset viestintätekniikat, kuten teollinen Ethernet EtherNet/IP-, PROFINET- ja Modbus TCP -protokollilla, mahdollistavat huippuluokan prosessiautomaation.

Ota yhteyttä asiantuntijaan Näytä tuotteet

Kilpailuilla markkinoilla tuotantolaitosten on löydettävä keinoja tehokkuuden parantamiseksi menestyäkseen. Nykyisissä kenttätekniikoissa käytetään kuitenkin pääasiassa 4–20 mA:n analogisia silmukoita, mikä rajoittaa optimoinnin mahdollisuuksia. Näitä rajoituksia ovat muun muassa asennuksen ja käyttöönoton liialliset kustannukset, vain yhden arvon antaminen laitetta kohti ja laitevikojen ennustamisen puutteellinen tuki.

Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Teollisen Ethernetin perusteet

Tehokkuuden parantamiseksi automaatioala hyödyntää tärkeimpiä trendejä, kuten Industry 4.0:aa, järjestelmien yhdistämistä, ennakoivaa kunnossapitoa sekä teollisen esineiden internetin (IIoT) käyttöönottoa.

Näiden trendien tukemiseksi prosessitehtailla täytyy olla saumatonta pääsyä kenttätason laitetietoihin ja käytössä oltava uusinta verkkotekniikkaa. Teollinen Ethernet mahdollistaa huipputason tekniikan langalliselle digitaaliselle viestinnälle, jota on hyödynnetty teollisuudessa jo vuosia. Eri teollisen Ethernetin protokollavaihtoehdot ovat saatavilla PLC-laitteiden ominaisuuksien ja käyttötarkoitusten mukaan.

Vanhentuneiden 4-20mA -laitteiden päivittäminen teolliseen Ethernet -tekniikkaan teollisuuden putkistojärjestelmässä lisää toimintatehokkuutta ja on helpompaa kuin uskoisikaan. Olipa kyseessä uusi asennus tai olemassa olevan putkistojärjestelmän päivitys, GF toimittaa oikeat komponentit jokaiseen haasteeseen. Lisäksi asiantuntijamme tukevat ja neuvovat, varmistaen virtausratkaisujen huippuosaamisen kaikissa projektin vaiheissa.

Katso kuusiosainen videosarja

Hyväksy kaikki evästeet nähdäksesi YouTube-videon.



Tässä kuusiosaisessa videosarjassa asiantuntijamme, Benedikt Spielmann, digitaalisen liitettäyvyyden tuotepäällikkö GF:llä, esittelee GF:n teollisen Ethernetin ratkaisuja ja antaa yksityiskohtaista tietoa laitteiden käyttöönotosta EtherNet/IP- tai PROFINET-verkoissa sekä selittää tärkeimmät vaiheet ja hyödyt teollisen Ethernet-viestintäprotokollista.

Tutustu kaikkiin jaksoihin

Katso webinaarimme tallenteena

Hyödynnämme digitalisaation etuja toimistoympäristössä ja yksityiselämässämme itsestäänselvyytenä jokapäiväisessä elämässämme. Mutta mitä tapahtuu, kun yhdistät ja automatisoit aiemmin analogiset prosessit? Ilmoittaudu nyt webinaariimme ja kuuntele Torsten Lamaack (tiimijohtaja, teknologia, Caramba Bremen GmbH), Benedikt Spielmann (tuotepäällikkö, digitaaliset liityntäratkaisut, GF Industry and Infrastructure Flow Solutions) ja juontajamme Antoine Walter (liiketoiminnan kehitysjohtaja, jätevedenkäsittely, GF Industry and Infrastructure Flow Solutions) kertovat aiheesta asiakkaamme Torsten Lamaackin (Caramba Bremen GmbH) kokemusten kautta.

Katso koko jakso

Hyväksy kaikki evästeet nähdäksesi YouTube-videon.

Ethernet-verkkotopologian kaavio


Ethernet-tekniikka on jo vakiintunut tekniikka, joka yhdistää PLC:n ylemmän tason järjestelmiin. Nyt teollinen Ethernet mahdollistaa saman tekniikan kenttätasolla, sillä se täyttää teollisten sovellusten korkeat vaatimukset. Nämä vaativat ympäristöt ovat täysin erilaisia kuin kotona tai toimistossa. Erityiset liittimet ja kaapelit suojaavat liitännän fyysisiä ominaisuuksia, ja teolliset Ethernet-protokollat, kuten PROFINET, EtherNet/IP tai Modbus TCP, mahdollistavat vikasietoisuuden ja deterministisen toiminnan.

GF Industry and Infrastructure Flow Solutionsin Ethernet-yhteensopivat laitteet tarjoavat kaksi Ethernet-porttia ja integroidun kytkimen, joka mahdollistaa sekä linja-/ketjutus- että tähtitopologiat. Sähkötoimilaiteemme ovat saatavana joko kaapeliläpivienneillä ja sisäisillä Ethernet-kaapeliliitännöillä RJ45-pistokkeisiin tai M12-liittimillä, jotka helpottavat laitteen liittämistä koteloa avaamatta.

Reaaliaikainen viestintä digitaalisten viestintäprotokollien avulla

PROFINET

GSD-laiteajuri helpottaa saumatonta integrointia yksinkertaisiin PLC-järjestelmiin. Se tukee Plug&Play-toimintoa, joka mahdollistaa laitteiden vaihdon ilman uudelleenkonfigurointia uuden laitteen käyttöönoton yhteydessä. Teknologia on erittäin kehittynyttä, mikä mahdollistaa suoraviivaisen verkon diagnostiikan ja joustavien verkkotopologioiden käytön. Lisäksi kaikki laitteet ovat PI:n (PROFIBUS & PROFINET International) sertifioimia.

PROFINET

EtherNet/IP

EDS-laiteajuri helpottaa saumatonta integrointia yksinkertaisiin PLC-järjestelmiin ja tarjoaa edistykselliset integrointimahdollisuudet Rockwell Automation -järjestelmiin lisensoidun EDS AOP (Add-On Profile) -lisäosan avulla. Teknologia tukee Plug&Play-toimintoa, joka mahdollistaa laitteiden vaihdon ilman uudelleenkonfigurointia uuden laitteen käyttöönoton yhteydessä. Se on teknisesti erittäin kehittynyt, mikä mahdollistaa suoraviivaisen verkon diagnostiikan ja joustavien verkkotopologioiden käytön. Lisäksi kaikki laitteet ovat ODVA:n (Open DeviceNet Vendors Association) sertifioimia.

Ethernew/ip

Modbus TCP

Teknologia laajentaa tunnettua Modbus-protokollaa RS-485:n kautta ja käyttää Ethernetiä fyysisenä välityskanavana. Se on suunniteltu toimimaan saumattomasti lähes kaikkien PLC-laitteiden tai muiden Modbus-isäntälaitteiden kanssa, mikä takaa laajan yhteensopivuuden.

Modbus

GF Industry and Infrastructure Flow Solutions tarjoaa erilaisia digitaalisia liityntäratkaisuja, jotka ulottuvat teollisen ethernetin ulkopuolelle. Yksi tällainen tuote on Modbus RTU, laajalti tunnustettu protokolla, joka hyödyntää RS-485-fysiikkaa. Tämä protokolla helpottaa tiedonsiirtoa ohjelmoitaviin logiikkaohjaimiin (PLC). Modbus RTU:n käyttöönotolla käyttäjät saavat pääsyn lisälaitetietoihin, mikä mahdollistaa I/O-korttien määrän vähentämisen kaapissa. Yhteensopivia laitteita ovat kuusikanavainen 9950-lähetin, ultraäänivirtausmittarit ja sähkötoimilaitevalikoima.

Modbus RTU:n lisäksi GF Industry and Infrastructure Flow Solutions tukee valikoiduille laitteille myös muita digitaalisia liitäntätekniikoita, kuten HART ja AS-I.

Etäkäyttö sisäänrakennetun verkkopalvelimen kautta

Päivitetty valikoimamme huippuluokan sähkötoimilaitteita voidaan helposti varustaa valinnaisilla teollisen Ethernet-lisäkortilla, jotka tarjoavat kaikki säätöventtiilin edut, mukaan lukien verkkopalvelimen kokoonpanon valvontaa ja ohjausta varten.

Verkkopalvelin sisältää arvokasta tietoa ja dokumentaatiota, kuten:

  • Kaikki reaaliaikaiset arvot
  • Tila + diagnostiikka
  • Tapahtumaloki
  • Valvontatoiminnot (nykyinen + jaksoaika)
  • Laiteohjelmiston päivitykset
  • Lataa sähköisen toimilaitteen käyttöohje
  • Dokumentaation luominen
  • Pääteasentojen säätö
  • Manuaalinen ohjaus
Industrial Ethernet webserver

Kustannustehokas ja joustava

Digitaaliset tuotteet voivat vähentää operatiivisen työn määrää jopa 40 %. Näin ne lisäävät kenttätason tehokkuutta. Lisäksi digitaalinen ratkaisu eliminoi kalliiden I/O-korttien tarpeen ja vähentää merkittävästi kaapeleiden määrää kenttätasolta kaappiin.

Useita prosessimuuttujia

Laitteeseen voidaan lähettää useita eri datavirtoja ja kerätä niitä laitteesta kerralla. Tähän sisältyy lopetuskohdan säätö ja vianmääritys, mutta myös tietoa muuttujista, kuten moottorin todellisesta virrasta, lämpötilasta ja käyttötiedoista.

Nopea käyttöönotto

Laitteen etäkäyttöönotto ja -asetukset helpottavat ja nopeuttavat huomattavasti digitaalisten laitteiden asennusta. Plug & Play -laitteenvaihto parantaa tätä prosessia entisestään tulevaisuudessa ja nopeuttaa sitä.

Turvallisuussertifioitu (SL1) standardien IEC 62443-4-1 ja -2 mukaisesti

Komponentit ja vaatimukset ovat sekä osan 4-1 (turvallisen tuotekehityksen elinkaaren vaatimukset) että osan 4-2 (IACS-komponenttien tekniset turvallisuusvaatimukset) mukaisia.

Teollinen Ethernet-tuotevalikoimamme

Electric Actuator EA25-250

EA25-250

Sähköinen toimilaite

Hyväksi todettujen tuotteiden, huipputeknologian ja kestävien komponenttien yhdistelmä on ratkaisevan tärkeää tulevaisuuden kriittisissä päätöksissä, jotka koskevat laitosten pitkäaikaista ja turvallista toimintaa. Uuden muotoilun ja lisäominaisuuksien, kuten teollisen Ethernet-tiedonsiirtostandardien ja parannetun IP68-suojausluokan, ansiosta GF Industry and Infrastructure Flow Solutionsin uusimman sukupolven sähkötoimilaitteet vastaavat täydellisesti asiakkaiden tarpeita ja sovellusten vaatimuksia.

Diaphragm Valve with positioner RPC D

Sähköpneumaattinen asennoitin

Lineaariset toimilaitteet

Kompakti, päälle asennettava sähköpneumaattinen asennoitin SPC D / SPC PID on testattu ja optimoitu GF Industry and Infrastructure Flow Solutionsin kalvoventtiilille DIASTAR. Nämä venttiilit on suunniteltu optimoimaan putken sisällä olevan nesteen virtausprofiilia, ja ne on valmistettu kokonaan kestomuovista, mikä takaa erinomaisen kestävyyden ja luotettavuuden. Modulaarisen rakenteensa ansiosta ne on helppo sovittaa prosessiolosuhteisiin.

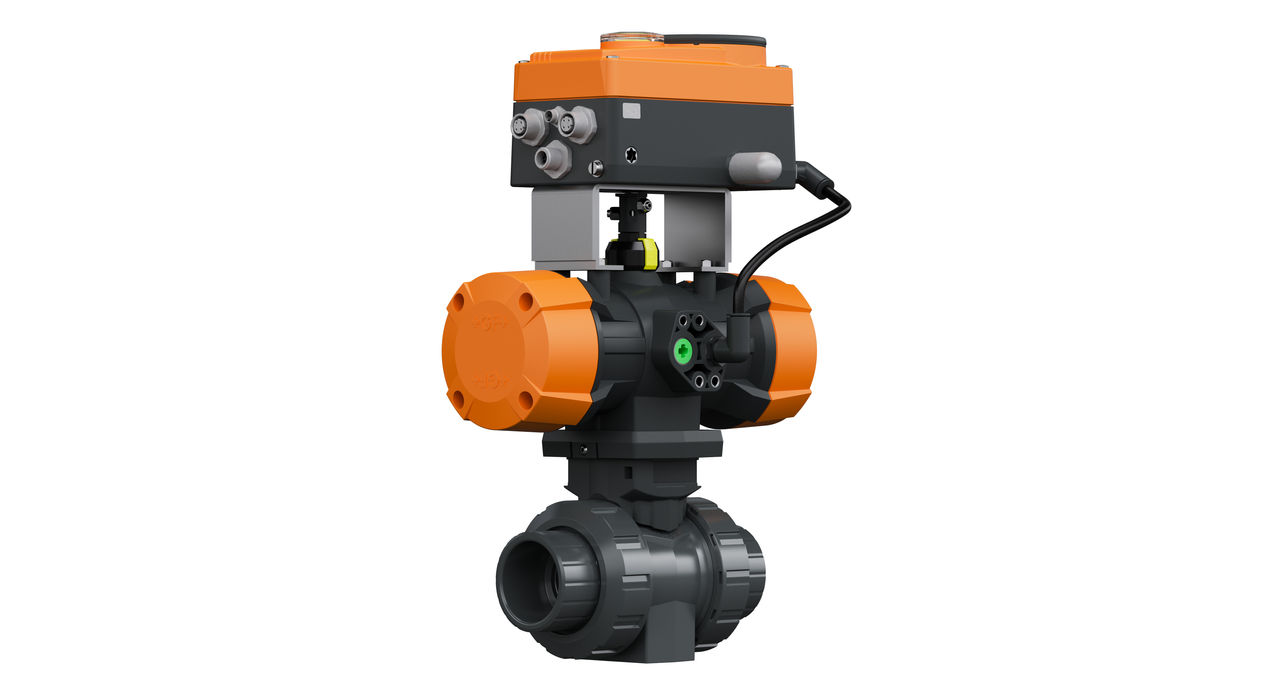

Ball Valve 546 Pro, PPA, RPC

Sähköpneumaattinen asennoitin

Kiertotoimilaite

Sähköpneumaattisella asennoittimella RPC D / RPC PID tarjoamme optimaalisen ohjauksen kestävässä ja kompaktissa kotelossa. Ulkoinen käyttö on vaivatonta valinnaisen taustavalaistun suuren näytön ansiosta, jossa on helppokäyttöinen nelinäppäiminen käyttöliittymä. Parannetut toiminnot, kuten automaatio-ohjaukset ja määritellyt asetuspisteiden asettaminen, lisäävät säätöventtiilin suorituskykyä, tehokkuutta ja käyttömahdollisuuksia.

Menestystarinat

Smart Actuator @ Caramba Bremen GmbH

Bremen, Saksa

Kemikaalien sekoitus ja annostelu

Caramba Bremen GmbH luottaa GF Industry and Infrastructure Flow Solutionsin palloventtiileihin ja älykkäisiin toimilaitteisiin monenlaisten kemikaalien kuljetuksessa.

Diaphragm valve with SPC and Flowmeter

Kerns, Sveitsi

Automatisoidut uima-altaat

Obwaldenin vesipuisto valitsi automaattiseen virtauksen säätöön GF Industry and Infrastructure Flow Solutionsin pneumaattiset kalvoventtiilit, joissa on SPC ja virtausmittarit.

Modbus irrigation

Sisilia, Italia

Digitaalinen kastelu

IDEA Srl on automatisoinut sisilialaisen appelsiiniviljelmän kastelujärjestelmän GF Industry and Infrastructure Flow Solutionsin Modbus RTU -venttiileillä ja toimilaitteilla.

Kaikki prosessiautomaation referenssit

Tutustu asiakkaidemme menestystarinoihin ympäri maailmaa. Tutustu lukuisiin referensseihin ja saat tietoa ja parhaita käytäntöjä vedenhallintaan ja prosessiautomaatioon.
