高精度の計測ソリューションで誤差を最小限に

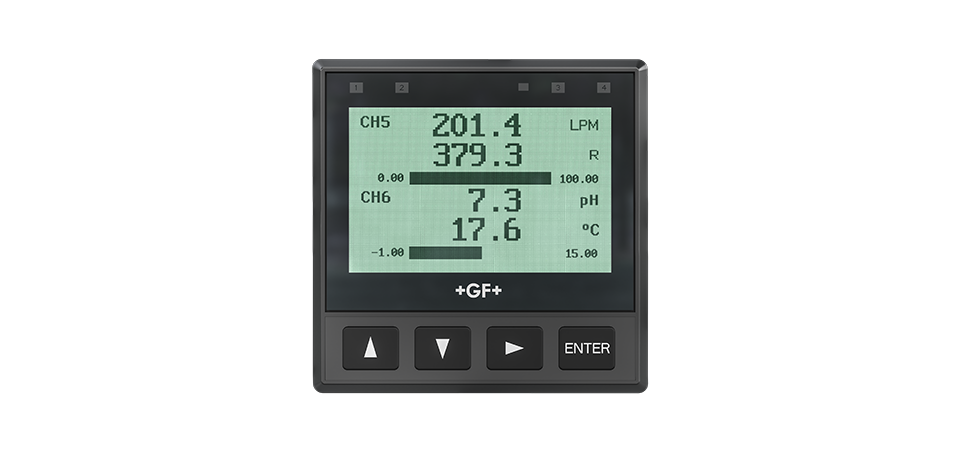

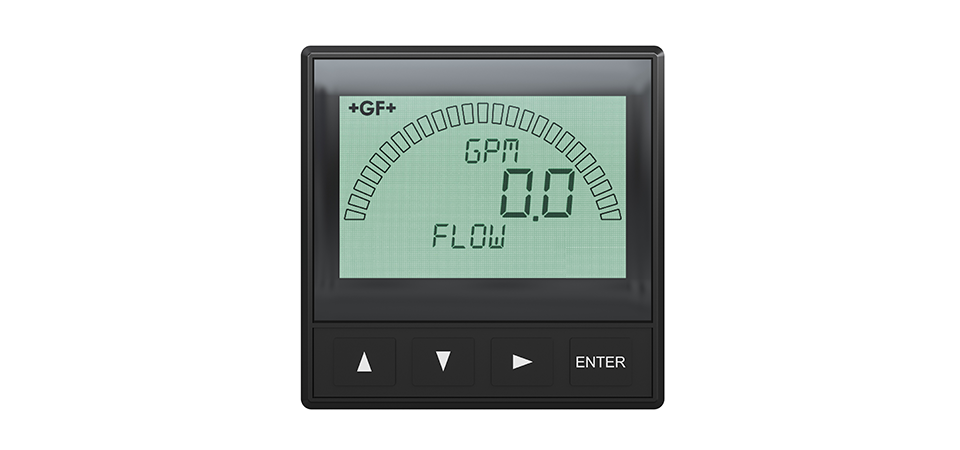

シングルパラメータ制御から高度なマルチパラメータ自動化まで、9900および9950トランスミッターは要求の高いプロセスに対し拡張性のあるパフォーマンスを発揮します。9900は柔軟性とモジュール構成の単一チャネル計測を提供し、9950は最大6つのセンサーを1台の強力なプラットフォームに集約、先進的な論理制御機能も搭載しています。これにより、制御盤スペースの最適化、統合の簡素化、運用効率向上を実現します。
拡張機能
9900および9950トランスミッターの性能は、充実のプラグインモジュール群で拡張可能です。ダイレクト導電率／比抵抗入力から4–20 mA出力、リレー、バッチ、H COMM、Modbus RTU通信出力まで、各種モジュールで柔軟なネットワーク・制御構成を実現し、装置を用途に最適化できます。
シングルチャネルダイレクト導電率/比抵抗モジュール
- 1台の導電率/比抵抗センサーをケーブル30m（100ft）まで直接接続可能
- 30m（100ft）以上離れた場合は3-2850-51-XXセンサーエレクトロニクスを使用
- 3-9950-394-1
デュアルチャネルダイレクト導電率/比抵抗モジュール
- 2台の導電率/比抵抗センサーをケーブル30m（100ft）まで直接接続可能
- 30m（100ft）以上離れた場合は3-2850-51-XXセンサーエレクトロニクスを使用
- 3-9950-394-2
デュアル4-20mA電流ループ出力モジュール
- 1つのモジュールで2つの追加4〜20 mAパッシブ電流ループ出力
- 9950内で最大6つの4〜20 mA出力対応
- パッシブループ、12〜24VDC外部電源が必要
- 3-9950-398-2
Modbus RTU モジュール
9950を既存のModbus RTU、シリアルRS485オートメーションネットワークに接続
- ライブ計測データへのデジタルアクセスを実現
- 9950のオートメーションネットワーク統合を簡素化
- 3-9950-395-M
リレーモジュール
3つのオプション：
- 4つのドライコンタクト（SPDT）リレー - 3-9950-393-1
- 2ドライコンタクト（SPDT）＋2ソリッドステートリレー - 3-9950-393-2
- 2ドライコンタクト（SPDT）＋4バイナリ入力 - 3-9950-393-3
外部リレーモジュール
2つのオプション：
- DINレール取付型、4ドライコンタクト（SPDT）リレーモジュール、3-8059-4。電源：12〜24 VDC
- DINレール取付型、4ドライコンタクト（SPDT）リレーモジュール、3-8059-4AC。電源：100〜240 VAC
ダイレクト導電率/比抵抗モジュール
- 導電率/比抵抗センサー（最大30m/100ftケーブル）を直接接続可能
- 30m（100ft）以上離れた場合は3-2850-51-XXセンサーエレクトロニクスを使用
- 3-9950-393-x
H COMMモジュール
- 9900トランスミッターとHART®対応機器間の通信を実現
- プライマリ・セカンダリ測定値を遠隔から取得可能
- 4および20mA設定を遠隔で調整可能
- バッチモジュールとは互換性なし
- 3-9900-395
4-20 mA電流ループ出力モジュール
- 2つ目の4-20mA出力を追加
- 出力はプライマリまたはセカンダリ測定に使用可能
- 3-9900-398-1
バッチモジュール
9900トランスミッターにバッチ制御機能を追加
- 3-9900-1BC購入時に付属
- 全GF S3Lおよびパルス出力フローセンサーに対応
- 最大10種類のバッチサイズを1台の9900に記憶・保存名やK値も設定可能
- 3-9900-397
Modbus RTU モジュール
9900を既存のModbus RTU、シリアルRS485オートメーションネットワークに接続
3つのオプション
- 端子ブロック組込型Modbusモジュール 3-9900-270-M2（パネルマウント専用）
- M12コネクタ組込型Modbusモジュール 3-9900-270-M3（現場設置型専用）
- 5芯ケーブル組込型Modbusモジュール 3-9900-270-M4
リレーモジュール
2つのプログラム可能なSPDTドライコンタクトリレーを追加
- 各リレーはヒステリシスと時間遅延設定可能
- センサーの種類により最大10種のリレーモード
- 3-9900.393（パネルマウント専用）
現場設置型トランスミッター
Signet現場設置型トランスミッターはセンサー信号を強力なプロセスインテリジェンスに変換します。高精度・高信頼性、シームレスな統合を実現し、確実なコントロールとスマートな自動化につながるリアルタイムデータを提供します。
主な産業分野
重要な産業分野において、正確な計測は安全かつ効率的なプロセス制御の基礎です。GFトランスミッターはセンサー信号を信頼性の高いリアルタイムデータに変換し、精密な監視と自動化を実現します。過酷な環境対応の設計で、多様なパラメータ・用途に柔軟対応。運用者がコンプライアンス維持、パフォーマンス最適化、長期のシステム信頼性維持を実現できます。
導入事例
Scymaris - 液体分析
エコトキシコロジー専門のScymarisでは、導電率や溶存酸素(DO)など様々な分析用センサーと、GF Industry and Infrastructure Flow Solutionsの9950 6チャンネルトランスミッターを用い、確実な環境運命試験を実施しています。
YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。
アメリカ・パシフィック水族館
250台以上のGF計測システムが24時間365日稼働し、多様な展示水槽の最適条件を維持しています。館内には大型展示が20以上、小型展示が60以上あり、それぞれ異なる水質管理が必要です。総水量は120万ガロンを超え、動物の健康維持には安定環境が不可欠です。
YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。
Neustark - カーボン回収除去
リアクター内の過酷環境のため、NeustarkはValve and Measurement SolutionsとしてGF Industry and Infrastructure Flow Solutionsの導電率・流量センサー、pH電極、9950 6チャンネルトランスミッターを導入しました。
YouTubeの動画をご覧になるには、すべてのクッキーを受け入れる設定にしてください。
シェッド水族館 - ライフサポートシステム
シェッド水族館のミッションの中心は「精度とともに始まる保全」です。GF Industry and Infrastructure Flow Solutionsとは長期パートナーシップを結び、5百万ガロンの水を管理するために信頼性の高いSignet計測機器と自動化機器を提供。非金属バルブから高精度流量計まで、GFは動物と環境の両面で貢献する技術で水族館を支えています。
