SYGEF Ultra

SYGEF Ultra es la solución avanzada de tuberías de PEEK de alta pureza para el transporte de agua ultrapura (caliente) en fábricas de semiconductores. Diseñada para respaldar la fabricación de chips, preparada para el futuro.

¿Listo para la era Ångström?

A medida que las estructuras de los chips se reducen hasta dimensiones atómicas, incluso las contaminaciones más pequeñas cobran importancia. Los materiales tradicionales están alcanzando sus límites, mientras las fábricas afrontan una creciente presión por requisitos de pureza extremos, necesidad de acelerar la puesta en marcha, objetivos de sostenibilidad y restricciones relacionadas con los PFAS. En la fabricación de semiconductores de última generación, la calidad del agua ultrapura (caliente) ((H)UPW) ya no es solo un requisito de proceso. Se convierte en un factor estratégico para el rendimiento, la fiabilidad y la hoja de ruta de la innovación.

SYGEF Ultra está diseñado precisamente para este cambio. Combina un rendimiento de alta pureza, una puesta en marcha del sistema más rápida y una estrategia de materiales orientada al futuro en una sola solución integrada de tuberías, pensada para tecnologías como Gate-All-Around (GAA), transistores de efecto de campo complementarios (CFET) y posteriores.

Diseñado para lograr pureza, rapidez y estar preparado para el futuro

SYGEF Ultra está diseñado para cumplir con las crecientes exigencias de pureza de la fabricación avanzada de semiconductores. Sus características de material permiten un excelente rendimiento frente a la lixiviación y un transporte estable de agua ultrapura. Al mismo tiempo, el sistema permite reducir significativamente los tiempos de enjuague, ayudando a las instalaciones a pasar de la instalación a la operación de forma más rápida. Con PEEK-HP, SYGEF Ultra también ofrece un material no fluoropolimérico alineado con las nuevas exigencias regulatorias y con una vida útil prevista de más de 25 años de funcionamiento seguro.

Descubrir más sobre el sistema

Diseñado para sistemas (H)UPW avanzados

SYGEF Ultra está diseñado para aplicaciones de agua ultrapura caliente y a temperatura ambiente en sistemas de tratamiento y distribución de fábricas de semiconductores. Permite su uso en lazos y conexiones, donde la pureza constante y el rendimiento fiable del sistema son fundamentales. El sistema se integra perfectamente en infraestructuras complejas de fábricas y supera las futuras exigencias más estrictas de la International Roadmap for Devices and Systems (IRDS).

Detrás de la innovación

Transformando las necesidades del mercado en innovación, en un contexto donde los estándares de pureza suben más rápido que nunca: hablamos con los expertos responsables del proyecto para aprender cómo se desarrollan las soluciones del mañana.

Soluciones integrales de gestión de fluidos para aplicaciones de microelectrónica

30 años de experiencia en el sector

GF apoya a las fábricas de semiconductores con soluciones de agua diseñadas para entornos de producción exigentes. Con décadas de experiencia, suministramos sistemas que cumplen los requisitos más altos de pureza y fiabilidad, desde la captación de agua hasta el punto de uso.

Soluciones completas para (H)UPW

SYGEF Ultra forma parte de nuestro portfolio integral para el transporte, recirculación y lazos de distribución de agua ultrapura (caliente) en la fabricación de semiconductores, complementando nuestras soluciones en PVDF, PVDF-HP y PP.

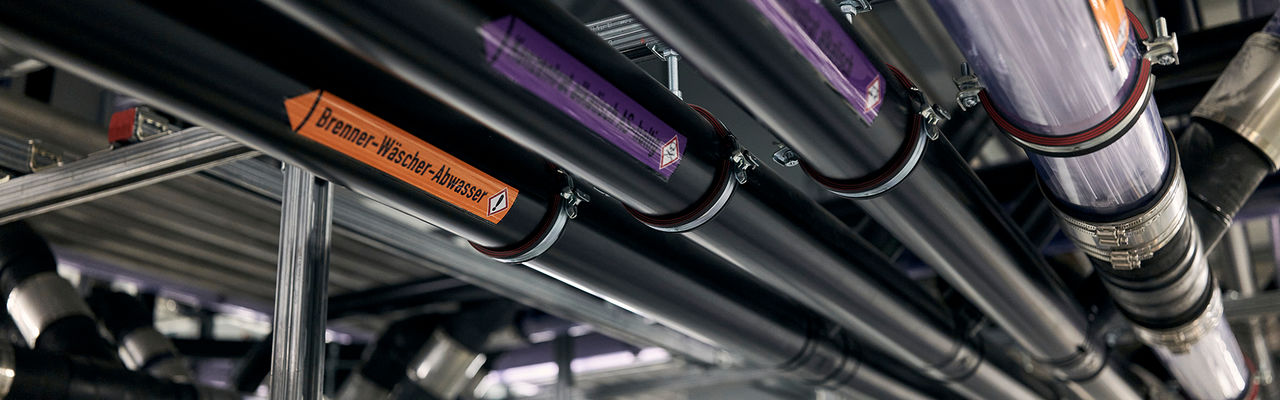

Tratamiento de aguas residuales

Soluciones en polímeros fiables y resistentes químicamente para redes robustas, segregadas y libres de contaminación de aguas residuales, así como para la integración de medios peligrosos o productos químicos de alta pureza.





Refrigeración de procesos industriales

Sistemas de tuberías diseñados para la refrigeración de procesos de microelectrónica, destinados a eliminar el calor de las herramientas de semiconductores y mantener condiciones de funcionamiento estables.





Preguntas frecuentes

¿Qué aplicaciones (H)UPW son ideales para SYGEF Ultra?

SYGEF Ultra es la solución óptima para el transporte eficiente de (H)UPW en las tecnologías de proceso más avanzadas (<10nm hasta los límites físicos). Pensado para las demandas de la próxima generación de semiconductores, está preparado para la era ángstrom, abarcando aplicaciones tanto de agua ultrapura caliente como ambiente. Sus propiedades de alta pureza y resistencia química lo hacen ideal para toda la cadena de tratamiento y distribución del agua ultrapura: sistemas centrales, lazos de recirculación y conexiones punto a punto.

¿Qué ofrece el portfolio SYGEF Ultra (PEEK-HP)?

GF desarrolló SYGEF Ultra para sistemas de agua ultrapura caliente y ambiente destinados a tecnologías de semiconductores de próxima generación. El portfolio incluye tuberías PEEK, accesorios PEEK y válvulas PEEK (PN 16) en las siguientes dimensiones: d20; d25; d32; d50; d63; d90; d110; d160. GF ha desarrollado una tecnología de unión a medida, respaldada por procesos integrados de Aseguramiento y Control de Calidad (QA/QC), para asegurar conexiones seguras, fiables y consistentes en todo el sistema de tuberías.

Ver el portfolio SYGEF Ultra

SYGEF Ultra se suministra como una solución prefabricada:

  • Suministro listo para instalar de racks de tuberías PEEK-HP prefabricados, spools de alta pureza, skids, lazos de distribución y conexiones de herramientas
  • Diseño propio de cálculo de esfuerzos y soportes, optimizados para compatibilidad con sala limpia, expansión térmica y control de vibraciones en entornos de alta pureza.
  • Entrega puntual y conforme a las especificaciones

El sistema de alto rendimiento se apoya en la gama completa de soluciones de flujo de GF, que incluye tuberías, accesorios, válvulas y tecnología de soldadura, todo diseñado para aplicaciones ultrapuras.

Consulte el portfolio de Microelectrónica de GF

¿Cómo fue el proceso de pruebas?

El tiempo de enjuague está basado en ensayos realizados por CT Associates bajo condiciones controladas. La configuración de la prueba incluyó una instalación de tuberías de PEEK y dos spools de 5m en PVDF-HP, representando escenarios típicos de aplicación. Todas las pruebas se realizaron a una temperatura de agua ultrapura de 85 °C.

Para información más detallada sobre las pruebas, por favor contacte con nuestros expertos.

¿Por qué PEEK-HP es el material ideal para la fabricación de semiconductores de próxima generación?

El PEEK (polieteretercetona) es ampliamente utilizado en aplicaciones de semiconductores ya que combina alta pureza y estabilidad térmica, ambas fundamentales en entornos de fabricación ultralimpios. El sistema SYGEF Ultra está fabricado con una polieteretercetona de alta pureza específica (PEEK), un polímero de altas prestaciones conocido por su excelente desempeño en aplicaciones industriales exigentes. Combina una excelente resistencia mecánica a altas temperaturas e impacto con niveles de pureza que superan con creces SEMI F57. Específicamente, el PEEK mantiene sus excelentes propiedades mecánicas en temperaturas de operación continuada de hasta 250 °C, a la vez que exhibe una expansión térmica muy baja y alta estabilidad dimensional. Para aplicaciones de alta pureza, el PEEK ofrece un perfil de extractables excepcionalmente bajo en cuanto a TOC y contaminación iónica, ya que el material puede fabricarse y utilizarse sin aditivos. Estas propiedades lo hacen especialmente adecuado para sistemas de agua ultrapura (UPW) y agua ultrapura caliente (HUPW) en la fabricación de semiconductores, donde los mayores estándares de pureza deben mantenerse incluso a temperaturas y presiones elevadas.

Para información adicional sobre el comportamiento del material, consulta nuestros Fundamentos de planificación.

La importancia creciente de estas prestaciones materiales está subrayada por la International Roadmap for Devices and Systems (IRDS), que señala requisitos de contaminación cada vez más estrictos, impulsados por arquitecturas avanzadas como Gate-All-Around (GAA) y Complementary FET (CFET). A medida que las geometrías de los dispositivos se siguen reduciendo hacia la escala del ångström, los requisitos de control de impurezas se ciñen al rango sub-ppb (partes por billón) e incluso ppt (partes por trillón).¹

1 IRDS (2023) International Roadmap for Devices and Systems: 2023 Edition. IEEE. Disponible en: https://irds.ieee.org (Acceso: 5 de mayo de 2026).

¿Qué es la era Ångström?

La era Ångström marca la siguiente etapa en la fabricación de semiconductores, donde las características críticas del chip ya no se miden en nanómetros sino en ångströms (Å). A esta escala, las dimensiones de los transistores se acercan al tamaño de átomos individuales, representando los límites de la miniaturización extrema. Según ha evolucionado la Ley de Moore, los tamaños de las características han pasado progresivamente de micrómetros a nanómetros—y ahora están entrando en el rango de los ångströms.

Este cambio impacta directamente en los requisitos de (H)UPW en la fabricación de semiconductores. A medida que las geometrías de los dispositivos son más pequeñas, los estándares de pureza se vuelven significativamente más estrictos; a la par, aumenta la complejidad del sistema para asegurar el control de la contaminación a niveles casi atómicos.

El nuevo sistema SYGEF Ultra está diseñado para responder a estas demandas en evolución. Permite a los fabricantes de semiconductores avanzados estar al día con desarrollos del sector como los requisitos de rendimiento impulsados por la IA, la reducción de nodos y objetivos de sostenibilidad cada vez más ambiciosos.

El término “era Ångström” fue introducido por Intel en 2021 como parte de la actualización de la nomenclatura de los nodos de proceso de semiconductores, marcando la transición más allá de las tecnologías de escala nanométrica al nivel ángstrom (ej. Intel 20A, 18A), según se anunció en el evento Intel Accelerated.2

2 Intel, “Intel Accelerated: Process and Packaging Innovations”, 26 de julio de 2021.

¿Cómo cumple el sistema SYGEF Ultra con los estándares globales?

El sistema SYGEF Ultra (PEEK-HP) ha sido desarrollado conforme a las prácticas industriales internacionalmente reconocidas y principios de diseño. Como sistema innovador, aún no se han establecido completamente los estándares internacionales específicos del producto.

SYGEF Ultra cumple con:

  • DIN
  • DVS

Además, el diseño del sistema, los métodos de ensayo y los requisitos de rendimiento se basan en estándares relevantes como:

  • ISO
  • EN
  • ASTM
  • SEMI

Para más detalles, consulta nuestra documentación de Fundamentos de Planificación.

¿Por qué el PEEK no es un material PFAS?

Los PFAS están definidos por la Organización para la Cooperación y el Desarrollo Económicos (OCDE) [1] como “sustancias fluoradas que contienen al menos un átomo de carbono metilo o metileno totalmente fluorados (sin ningún átomo de H/Cl/Br/I unido a él); es decir, con algunas excepciones, cualquier compuesto químico que contenga al menos un grupo metilo perfluorado (–CF3) o un grupo metileno perfluorado (–CF2–) es un PFAS.” Esta definición de la OCDE también se utiliza en la versión actual de la propuesta de restricción del Anexo XV[2] presentada en el marco del Reglamento (CE) nº 1907/2006 (REACH).

SYGEF Ultra es un sistema de tuberías fabricado en polieteretercetona (PEEK). La resina de PEEK utilizada en la producción no cumple la definición anterior de PFAS de la OCDE. No obstante, debe señalarse que los materiales de sellado y juntas más habituales, como los fluoroelastómeros (FKM) y el politetrafluoroetileno (PTFE), sí son materiales fluorados y, por lo tanto, no se consideran libres de PFAS. Así, el sistema de tuberías SYGEF Ultra no se considera libre de PFAS.

[1] OCDE (2021), Reconciliación de la Terminología del Universo de Sustancias Per y Polifluoroalquiladas: Recomendaciones y Guía Práctica, Serie OCDE sobre Gestión de Riesgos, Nº 61, Publicaciones OCDE, París. Disponible en: https://www.oecd.org/chemicalsafety/portal-perfluorinated-chemicals/terminology-per-and-polyfluoroalkyl-substances.pdf

[2] Agencia Europea de Sustancias y Mezclas Químicas (ECHA) (2023), Propuesta de restricción de sustancias per y polifluoroalquiladas (PFAS) bajo el REACH, Restricciones en consideración, Agencia Europea de Sustancias y Mezclas Químicas, Helsinki. Disponible en: https://echa.europa.eu/restrictions-under-consideration/-/substance-rev/72301/term
