COOL-FIT

擁抱寒冷 - 您的冷卻信心盡在預絕緣塑料管路系統。COOL-FIT 提升了冷卻回路的效率,是金屬管路系統的可持續替代方案。

預絕緣塑料管路系統

通過堅固的預絕緣塑料管路系統來提高您的冷卻回路效率。COOL-FIT 是一種創新的管路系統,包括管道、配件、閥門、柔性軟管和工具,旨在確保系統的完整性。設計並優化以快速且易於安裝,並預期至少提供 25 年的無中斷運行和維護。這是一個可靠且高效的替代方案,取代後絕緣的金屬管路系統。

.

優勢

極致效率

高級的預絕緣使 COOL-FIT 的熱能效率提高 30%,相較於後絕緣的金屬管路系統。系統的完整性保持了完美密封的冷卻回路,防止能量損失。

自信的絕緣

堅固的預絕緣管道、配件、閥門和柔性軟管以剛性封閉式保溫泡沫和密封唇進行蒸汽密封。高耐腐蝕性 HDPE 外護套 保護保溫泡沫並提供額外的絕緣層。

極致可靠性

得益於其材料特性,COOL-FIT無冷凝和無腐蝕,且壽命長於金屬替代品。此外,結垢問題不再存在,提供至少 25 年的免維護運行。

自信的安裝

COOL-FIT比後絕緣的鋼或銅系統輕 60%。簡單的電熔接頭將安裝時間縮短 50%。可實現單人安裝,並且在狹小空間中的安裝非常便利。

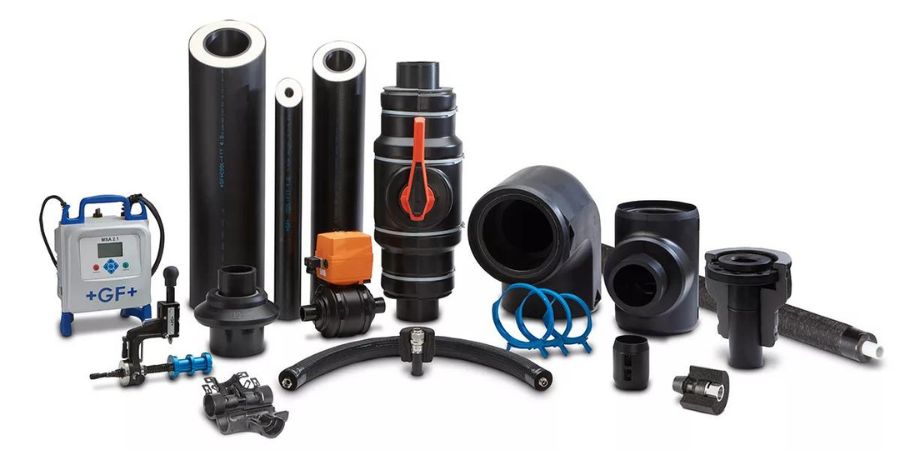

產品目錄

3 合 1 概念

媒介管

載媒 PE100 內管材料確保運行中無腐蝕和結垢。該系統可提供從 d16 到 d450 的尺寸,並可承受高達 16bar 的壓力(在 20℃ 媒介溫度下)。

保溫

根據 COOL-FIT 系統,標稱 GF HE 保溫泡沫的厚度為 20mm 或 40mm。該保溫層支持從 -50℃ 到 +60℃ 的可靠溫度條件。

管道外護套

COOL-FIT 管道的 HDPE 外護套使管路系統非常堅固,保護 GF HE 保溫泡沫並提供額外的絕緣層。

安裝

安裝 COOL-FIT 管道、配件和閥門非常快速和簡單,得益於預絕緣系統組件和電熔技術。安裝過程僅需幾分鐘,GF管路系統 的 MSA 焊接設備可確保安全連接。

1. 焊接電極和電熔單元

為了快速和簡單的安裝,COOL-FIT 使用電熔技術,通過電流迅速加熱配件,熔化並融合周圍材料以實現安全連接。

2. 焊接指示器和焊接代碼

焊接代碼可以掃描,幫助進行安全和可追蹤的焊接過程。在焊接後的光學或觸覺檢查中,焊接指示器將在成功焊接後自動移出。

3. 帶密封唇的管道和配件

為了實現快速安裝,COOL-FIT 管道以 5 米長的條狀(對於 d16 - d225)交付,這些管道已經去除外皮,便於即時電熔。預絕緣的配件帶有密封唇,確保蒸汽密封的管路系統。

4. 固定

為了防止在安裝過程中發生位移,需使用適當的夾具或 GF管路系統 的固定工具來固定部件。

5. COOL-FIT Weld-in port

COOL-FIT 焊接端口可提高 COOL-FIT 管路系統的功能,簡化安裝附加傳感器和多種管徑大小的分支,非常適合新建和改建項目。

  • 靈活規劃 - 由於鞍部解決方案顯著提高靈活性,簡化了項目規劃。
  • 高效安裝 - 僅需 15 分鐘即能快速簡單地完成安裝,從而降低現場工作和勞動成本。
  • 降低風險 - 每個分支尺寸僅需一個配件,通過標準化的安裝流程,故障率降低,適用於 d63 - d225 的 COOL-FIT 管道。
  • 緊湊設計 - 考慮到最終用戶,佔用空間更少。非常適合新建和改建項目。

6. COOL-FIT 插入系統

COOL-FIT 插入系統是對現有預絕緣塑料管路系統 COOL-FIT 的補充,通過擴展小尺寸管道的產品範圍,以便接入冷卻機組。COOL-FIT 插入系統是即插即用解決方案,具有機械連接,這意味著所需工具顯著減少,操作簡便,安裝更快。

  • 一體化系統 - 一套完整的預絕緣管路解決方案,提供自信絕緣,包括管道、配件、閥門和工具。
  • 連接大到小 - 附加尺寸拓展範圍以接入最終產品,實現更卓越的系統性能和保證。
  • 即插即用 - iFIT 連接顯著減少所需工具,操作簡便,安裝更快。
  • 安全運行 - 由於獨特的材料特性和安全的接合技術,維護無憂運行可達 25 年。

成功案例

COOL-FIT 是一個創新系統,設計適用於多種冷卻應用。它將防腐和免維護的組件與工廠預絕緣結合在一起,形成一個可靠高效的系統。安全、簡便、快速安裝,該系統理想用於食品和飲料生產及儲存以及 HVAC 應用。

.

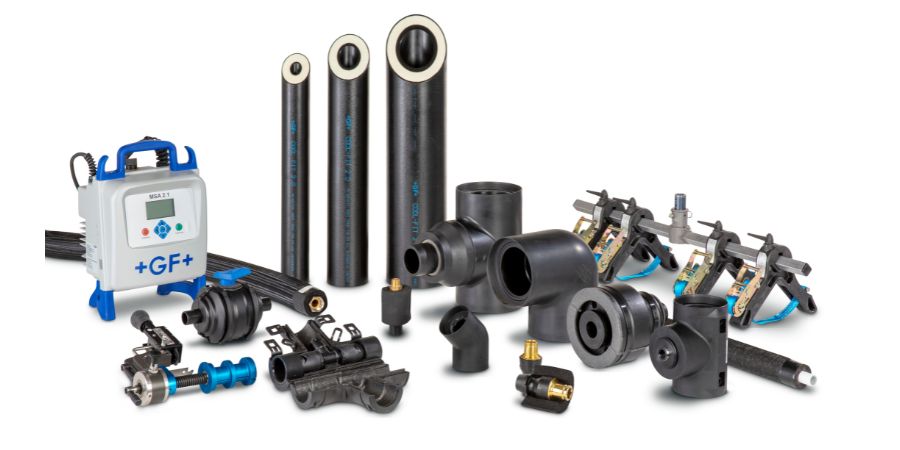

COOL-FIT 2.0 | 空調與流程冷卻

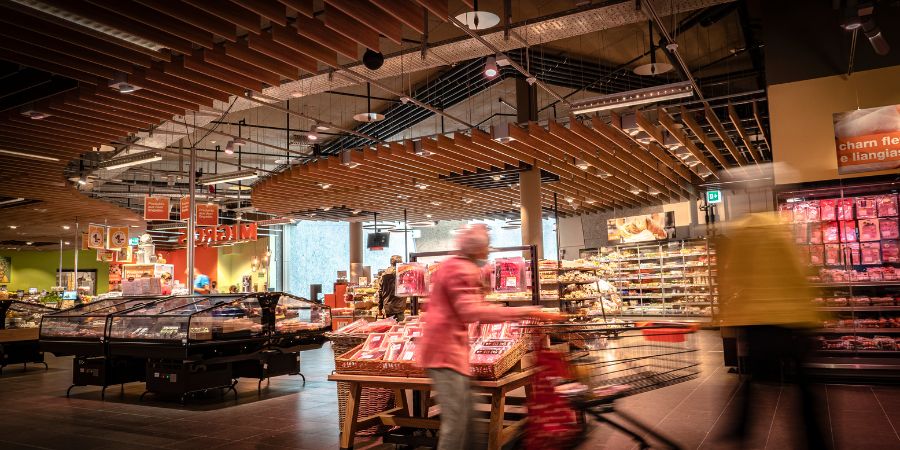

瑞士 Samedan 購物中心

COOL-FIT 如何有助於降低排放、提高能源效率、可靠的溫度控制和更長久的解決方案?

.

COOL-FIT 4.0  | 商業與工業冷卻

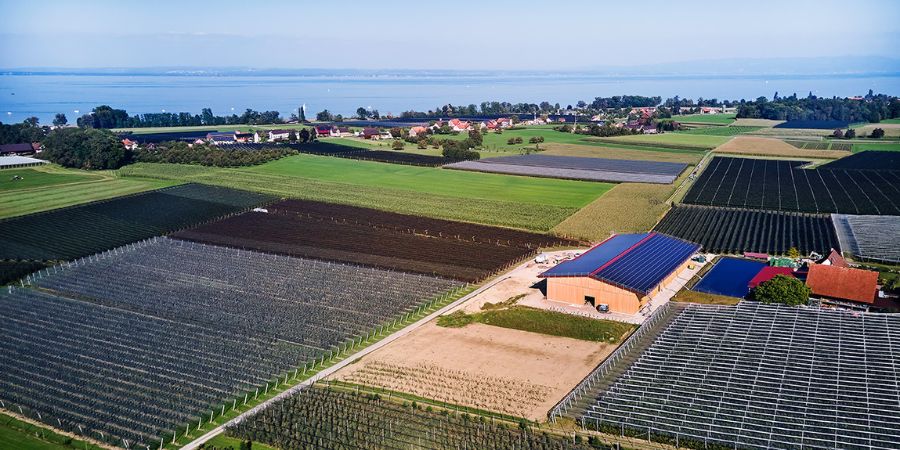

瑞士 Hungerbühler 水果農業

COOL-FIT 如何提供年度節省、零熱損失和腐蝕、以及降低運營成本?

常見問題

COOL-FIT 2.0 設計適用於哪些環境?

COOL-FIT 設計適用於液體溫度 >= 0°C 的二次冷卻回路以及室內安裝。

COOL-FIT 2.0 的目標行業和應用是哪些?

COOL-FIT 2.0 設計用於商業建築的空調應用、工業應用中的流程冷卻和數據中心,只要媒介溫度保持在 0°C 以上。

COOL-FIT 4.0 設計適用於哪些環境?

COOL-FIT 4.0 設計適用於媒介溫度高於或低於 0°C 的二次冷卻回路及室內、室外和地下安裝。

COOL-FIT 4.0 的目標行業和應用是哪些?

COOL-FIT 4.0 用於食品與飲料、工業冷卻和空調應用的室外部分。

有哪些支持工具可確保專業的管路系統設計?

GF 提供詳細的規劃基本原則檔案,此外,數位「冷卻工具箱」可方便地檢驗、計算和定義如焊接時間、能源節約、重量、壓力損失等行為。
