COOL-FIT

극한의 냉각 환경에서도 신뢰할 수 있는 사전 절연 플라스틱 배관 시스템. COOL-FIT은 냉각 회로의 효율을 높이고, 금속 배관 시스템보다 더 지속 가능하고 친환경적인 대안을 제공합니다.

절연 처리 배관 시스템

튼튼한 사전 절연 배관 시스템으로 냉각 회로의 효율을 극대화하세요. COOL-FIT은 배관, 피팅, 밸브, 플렉서블 호스, 공구까지 포함하는 혁신적인 배관 시스템으로, 완전한 시스템 일체성을 목표로 설계되었습니다. 빠르고 쉬운 설치를 위한 최적화된 설계, 25년 이상의 무중단 작동과 유지보수 없는 운용을 보장합니다. 금속 배관의 사후 절연 시스템을 대체할 수 있는 신뢰성 높은 솔루션입니다.

.

주요 장점

극대화된 효율성

고성능 사전 절연층은 금속 배관 대비 COOL-FIT의 열 에너지 효율을 30% 향상시킵니다. 완전 밀폐된 냉각 회로로 에너지 손실을 최소화합니다.

완벽한 단열

견고한 구조의 절연 배관, 피팅, 밸브, 호스는 밀폐 단열폼과 씰링 립으로 증기를 차단하고, 내구성 높은 HDPE 외장재가 절연폼을 보호하고 추가적인 보호층 역할을 합니다.

뛰어난 신뢰성

응축과 부식이 발생하지 않으며, 금속보다 긴 수명을 가지고 있습니다. 내부 침전물 문제도 전혀 없기 때문에 정비가 없이 최소 25년이상 운용이 가능합니다.

간편한 설치

COOL-FIT 은 사후 단열 강철 또는 구리 시스템 등 금속배관에 비해 60% 가볍고, 전기융착 접합은 설치 시간을 50% 단축합니다. 협소한 공간에서도 1인 설치가 가능합니다.

제품 구성

3-in-1 구조

Media Pipe

PE100 내부 파이프 소재는 부식 및 침전이 없는 재질입니다.  제공되는 Pipe Dimension range는 d16 ~ d450이며 사용가능한 온도범위는 20°C이며 최대 16bar의 압력을 견딜 수 있습니다.

단열층(절연층)

단열층(절연층) 폼의 두께는 20mm 혹은 40mm 입니다. -50°C ~ +60°C 까지 안정적인 단열을 보장합니다.

외부 보호재

COOL-FIT 파이프의 HDPE 재킷은 배관 시스템을 매우 견고하게 만들어 절연폼을 보호하고 추가 단열을 제공합니다.

설치방법

절연 일체 시스템 구성 요소와 전기융착 기술을 이용하여 빠르고 간편하게 COOL-FIT 파이프, 피팅 및 밸브를 설치할 수 있습니다. GF Industry and Infrastructure Flow Solutions의 MSA 융착 장비가 안전한 연결을 가능하게 합니다.

1. 용접선 및 전기융착 장비

신속하고 간편한 설치를 위해 설계된 COOL-FIT은 전기융착 기술을 활용하여, 피팅을 전류로 빠르게 가열하고 주변 재질을 녹여 안정적인 접합을 구현합니다.

2. 용접 인디케이터 및 코드

용접 코드는 스캔을 통해 용접 과정의 안내 및 추적을 지원하며, 용접이 완료되면 지시기가 자동으로 돌출되어 시각적·촉각적 확인이 가능합니다.

3. 씰링 립이 적용된 파이프 및 피팅

COOL-FIT 파이프는 d16~d225 규격의 5m 단위로 공급되며, 박리 및 전처리가 완료되어 전기융착 작업이 즉시 가능합니다. 씰링 립이 적용된 사전 절연 피팅은 증기를 완벽히 차단하는 배관 시스템을 보장합니다.

4. 고정

설치 시 부품이 움직이지 않도록, 클램핑 장치나 GF의 전용 고정 도구로 확실히 고정해야 합니다.

5. COOL-FIT Weld-in 포트

COOL-FIT 용접 포트는 다양한 파이프 크기에 센서나 분기 지점을 손쉽게 추가할 수 있어, COOL-FIT 배관 시스템의 확장성과 기능을 강화합니다. 신규 설치는 물론 개보수 프로젝트에도 이상적인 솔루션입니다.

  • 유연한 계획
    새들 솔루션을 통해 프로젝트 계획에 높은 유연성을 부여합니다.
  • 효율적인 설치
    현장 작업과 인건비를 최소화하면서, 약 15분 내에 빠르고 간편하게 설치할 수 있습니다.
  • 위험 감소
    표준화된 설치 공정을 통해 지점당 하나의 피팅만으로 시공이 가능해 설치 오류와 실패 확률을 줄입니다. d63부터 d225까지의 COOL-FIT 파이프에 모두 적합합니다.
  • 콤팩트한 디자인
    사용자의 편의성을 고려한 설계로 설치 공간을 최소화하였으며, 신규 설치는 물론 리노베이션(개보수) 프로젝트에도 이상적인 솔루션입니다.

6. COOL-FIT Push 시스템

COOL-FIT Push 시스템은 냉각 장치 연결을 위한 제품군 확장의 일환으로, 기존 사전 절연 플라스틱 배관 시스템인 COOL-FIT에 추가된 솔루션입니다. 기계식 연결 방식으로 설계되어 도구 사용이 최소화되고, 취급이 간편하며, 설치 속도를 크게 향상시키는 플러그 앤 플레이(Plug & Play)형 시스템입니다.

  • 완전한 시스템 구성
    파이프, 피팅, 밸브, 전용 도구까지 포함된 신뢰할 수 있는 단열 일체형 배관 솔루션입니다.

  • 대구경에서 소구경까지 유연한 연결
    최종 장비까지 안정적으로 연결할 수 있도록 다양한 규격을 제공합니다.

  • 플러그 앤 플레이 방식
    iFIT 연결 기술을 통해 도구 사용을 최소화하여, 설치가 간편하고 속도가 향상됩니다.

  • 안전하고 지속 가능한 운용
    고유한 소재 특성과 안정적인 융착기술로 최소 25년간 유지보수가 거의 필요 없는 안정적인 운용이 가능합니다.

성공 사례

COOL-FIT은 다양한 냉각 분야에 활용할 수 있도록 설계된 혁신적인 시스템입니다. 부식과 유지보수가 필요 없는 구성품에 공장 사전 단열 기술이 결합되어, 신뢰성과 효율성을 모두 갖춘 솔루션을 제공합니다. 안전하고, 설치가 쉽고 빠르며, 식음료 생산 및 보관 시설은 물론 HVAC(냉난방 공조) 시스템에도 이상적인 선택입니다.

.

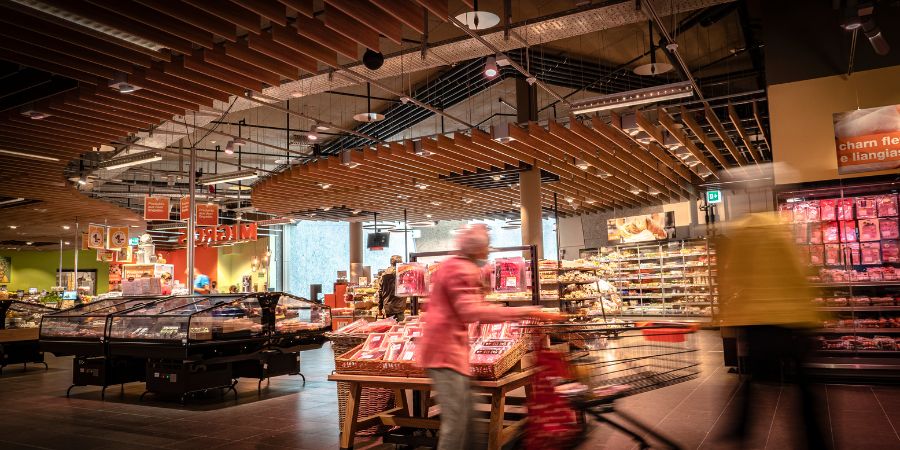

COOL-FIT 2.0 | 공조 및 공정 냉각

Porta Samedan 쇼핑몰, 스위스

낮은 배출량, 에너지 효율, 온도 제어, 긴 수명 제공

.

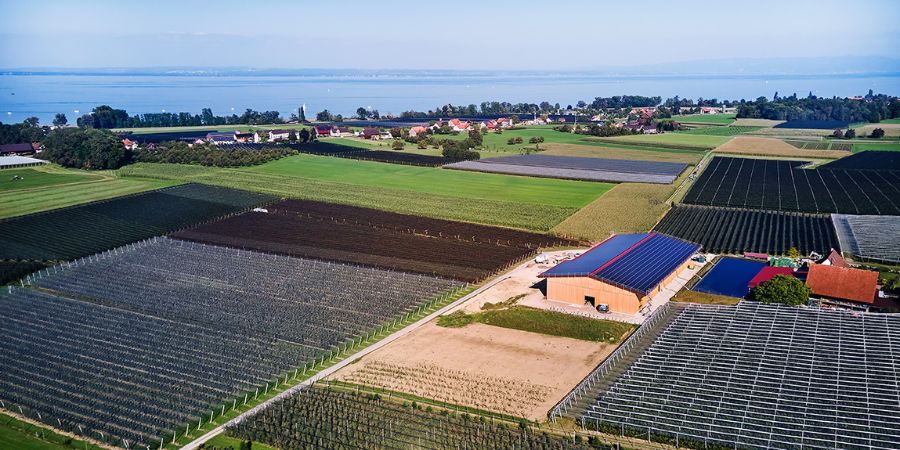

COOL-FIT 4.0  | 상업 및 산업용 냉동

Hungerbühler 과수 농장, 스위스

연간 비용 절감, 무열손실, 무부식, 운영비 절감

자주 묻는 질문

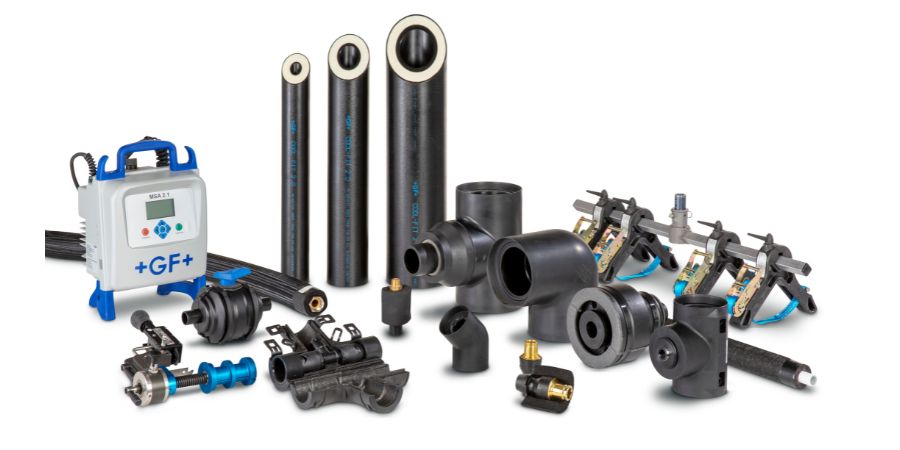

COOL-FIT 2.0은 어떤 환경에 적합한가요?

0℃ 이상 액체용 2차 냉각 루프 및 실내 설치에 적합

COOL-FIT 2.0의 주요 산업 및 용도는 무엇인가요?

상업용 건물의 냉방, 산업용 공정 냉각, 데이터 센터

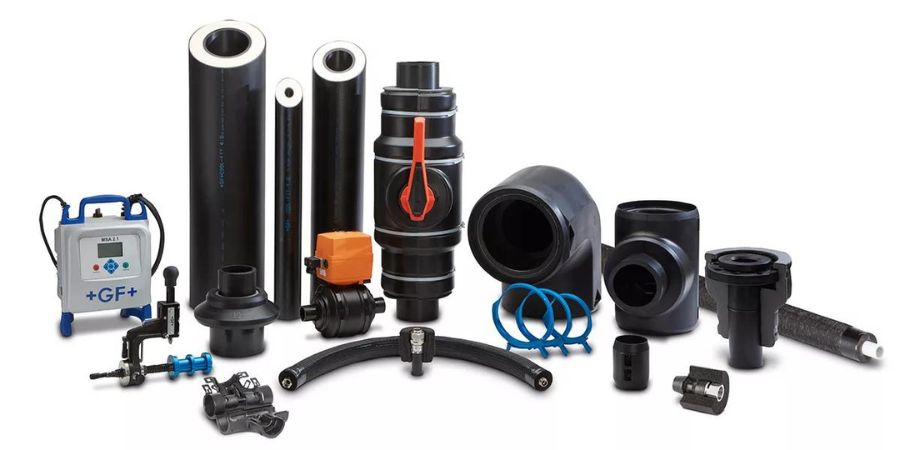

COOL-FIT 4.0은 어떤 환경에 적합한가요?

0℃ 이상/이하 매체용 2차 냉각 루프, 실내·실외·지중 설치 모두 가능

COOL-FIT 4.0의 주요 산업 및 용도는 무엇입니까?

식음료 산업, 산업용 냉각, 옥외형 냉방 설비

전문 배관 설계를 위해 어떤 도구가 지원되나요?

GF는 상세한 planning fundamentals files을 제공하며, 추가로Cooling Toolbox 라는 디지털 툴을 제공합니다. 이를 통해 설치 시간, 에너지 절약, 무게, 압력 손실 등의 빠른 계산과 분석이 가능합니다.
