COOL-FIT

Bewahre die Kälte – mit COOL-FIT in die Zukunft der Energieeffizienz! COOL-FIT ist ein innovatives, vollständig vorgedämmtes Kunststoffrohrleitungssystem, das herkömmliche, nachträglich gedämmte Metallsysteme übertrifft.

Mit einem Experten sprechen

Vorgedämmte Rohrleitungssysteme aus Kunststoff

Erhöhen Sie die Effizienz Ihres Kühlkreislaufs mit robusten vorgedämmten Rohrleitungssystemen aus Kunststoff. COOL-FIT ist ein innovatives System mit Rohren, Fittings, Ventilen, flexiblen Schläuchen und Werkzeugen, das eine vollständige Systemintegrität gewährleistet. Entwickelt und optimiert für eine schnelle und einfache Installation, kann von mindestens 25 Jahren Betrieb ohne Unterbrechungen und Wartung ausgegangen werden. Die zuverlässige und effiziente Alternative zu nachgedämmten Rohrleitungssystemen aus Metall.

Profitieren Sie mit COOL-FIT von maximaler Energieeinsparung, hoher Langlebigkeit und einer einfachen Installation!

.

COOL-FIT 4.0 & COOL-FIT 2.0F

Entwickelt und optimiert für eine schnelle und einfache Installation. Das innovative System mit Rohren, Fitting, Armaturen, Anschlussschläuche etc. Benötigt keine Kälterohrschelle.

COOL-FIT 4.0

Vorisoliertes System mit PE-Aussenschutz für Temperaturen von -50°C bis +60°C. Ideal für Erdverlegung, Dachmontage und anspruchsvolle Umgebungen.

  • Verfügbar in den Dimensionen: [d32/90 bis d225/315, sowie d250/355 bis d450/630]

COOL-FIT 2.0F

Anwendung für den Innenbereich (0°C bis +60°C), Brandschutz RF2!

  • Verfügbar in den Dimensionen: [d32/75 bis d140/200; COOL-FIT 4.0F d160/250 – d225/315]
  • Extrem geringe Sauerstoffdiffusion – ca. Faktor 10 unter den Grenzwerten der DIN 4726:2008.

Ecobau-Zertifikate

Ecobau setzt den Standard für gesundes und ökologisches Bauen in der Schweiz.

Hier gelangen Sie direkt zu den Ecobau-Bewertungen unserer Produkte!

Segmente und Anwendungsbereiche:

  • Komfort- und Lebensmittelkühlung
  • Anergie-, Fernkälte- und Fernwärmeleitungen / Erdsonden- Anschlussleitungen
  • Rechenzentren – kein vagabundierendes Strömen / magnetisch entkoppelt
  • Brückenleitungen mit COOL-FIT 4.0 für die Trinkwasserversorgung
  • Tunnelausbau – korrosionsfeste Lösung und Verbindung ohne offene Flamme
  • Und vieles mehr!

Vorteile

Extreme Effizienz

Die hochwertige Vordämmung verbessert die thermische Energieeffizienz von COOL-FIT im Vergleich zu nachisolierten Metallrohrsystemen um 30%. Die Integrität des Systems sorgt für einen perfekt geschlossenen Kühlkreislauf und verhindert Energieverluste.

Zuverlässige Dämmung

Die robusten vorgedämmten Rohre, Fittings, Ventile und flexiblen Schläuche sind mit einer leistungsfähigen geschlossenzelligen Dämmung versehen und einer Dichtlippe dampfdicht umschlossen. Der hochwertige Aussenmantel aus HDPE, aber auch ein Brandschutzmantel (RF2), schützen die Dämmung und stellen eine zusätzliche Schutzschicht dar.

Extrem zuverlässig

Dank seiner Materialeigenschaften ist COOL-FIT kondensations- und korrosionsfrei und wesentlich langlebiger als Alternativen aus Metall. Zudem ist Querschnittsverengung durch Inkrustration kein Problem mehr, was zu einem wartungsfreien Betrieb mit einer Mindestlebensdauer von 25 Jahren beiträgt.

Zuverlässige Installation

COOL-FIT ist bis zu 60 % leichter als nachgedämmte Systeme aus Stahl oder Kupfer. Die einfache Verbindung durch Elektroschweissen reduziert die Installationszeit bis zu 50 %. Das System kann durch wenige Personen und problemlos auch in beengten Räumen installiert werden.

Portfolio

.

Korrosionsfreie Werkstoffe und dampfdichte Dämmung

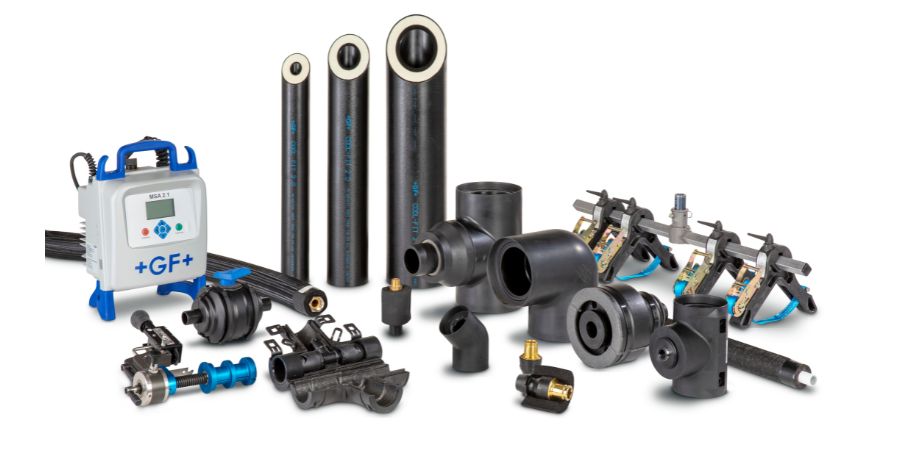

COOL-FIT 2.0F

Als vorgedämmtes 3-in-1-Rohrleitungssystem für Kaltwasser optimiert COOL-FIT 2.0F jede Anlage in den Bereichen Klimatisierung, Prozesskühlung und industrielle Kühlanwendungen.

.

Zuverlässige und effiziente Rohrleitungssysteme

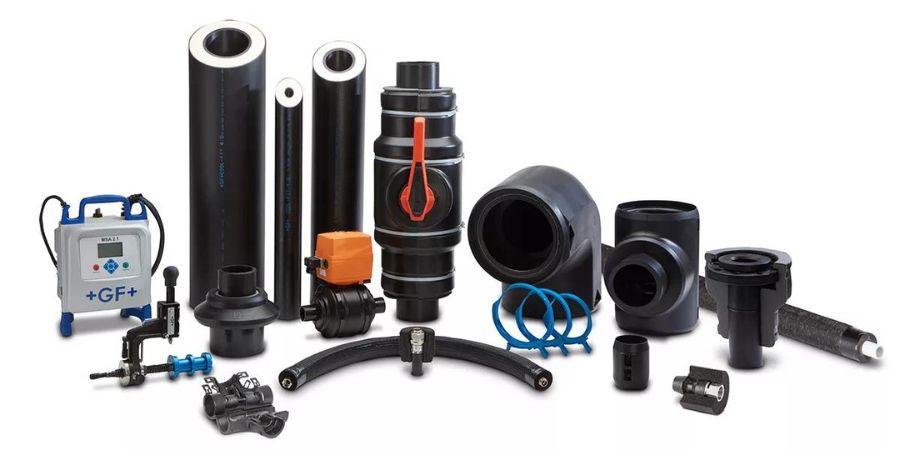

COOL-FIT 4.0 und COOL-FIT 4.0F

Als vollständig vorgedämmtes Rohrleitungssystem aus Kunststoff optimiert COOL-FIT 4.0 jede gewerbliche oder industrielle Kälteanlage in der Lebensmittel- und Getränkeindustrie sowie jegliche Ausseninstallationen.

3-in-1 Konzept

Medienrohr

Das Material des medienführenden Innenrohrs PE100 gewährleistet einen korrosions- und inkrustrationsfreien Betrieb. Das System ist in den Dimensionen von d16 bis d450 verfügbar und hält einem Druck von bis zu 16 bar stand (bei einer Medientemperatur von 20 °C).

Dämmung

Je nach COOL-FIT System, variiert die nominale Dicke des GF HE-Dämmschaums zwischen 22 mm und 40 mm. Das System kann bei Temperaturen von -50 °C bis +60 °C eingesetzt werden.

Aussenmantel

Der HDPE-Aussenmantel der COOL-FIT-Rohre sorgt für ein sehr robustes Rohrleitungssystem, schützt die GF HE-Dämmung und stellt eine zusätzliche Dämmschicht dar.
Beim COOL-FIT 2.0F und COOL-FIT 4.0F entspricht der Schutzmantel der Brandschutzklasse RF2.

Installation

Die Installation von COOL-FIT Rohren, Fittings und Ventile gelingt dank der vorgedämmten Systemkomponenten und der Elektroschweissung schnell und einfach. Die Installation dauert nur wenige Minuten und das MSA-Schweissgerät von GF Piping Systems gewährleistet eine sichere Verbindung.

1. Schweissdrähte und Elektroschweissgerät

Die Elektroschweisstechnologie wurde für eine schnelle und einfache Installation entwickelt, bei der die Fittings schnell durch elektrischen Strom erhitzt werden, das umgebende Material verschweisst wird und so eine sichere stoffschlüssige Verbindung entsteht.

2. Schweissanzeige und Schweisscode

Der Schweisscode kann gescannt werden und unterstützt geführte und verfolgbare Schweissprozesse. Für eine optische oder haptische Kontrolle nach dem Schweissen fährt die Schweissanzeige nach erfolgreicher Schweissung automatisch raus.

3. Rohre und Fittings mit Dichtlippe

Für eine schnelle Installation werden COOL-FIT-Rohre in 5-m-Stangen geliefert, (von d16-d225), die bereits für die Elektroschweissung abisoliert und geschält sind. Die vorgedämmten Fittings mit Dichtlippe sorgen für ein dampfdichtes Rohrleitungssystem.

4. Fixierung

Zur Sicherung gegen Verrutschen während der Installation müssen die Komponenten mit einer geeigneten Halterung oder mit der Haltevorrichtung von GF Piping Systems befestigt werden. Für die COOL-Fit Rohre können Standard-Rohrschellen mit Hartkunststoffeinlage verwendet werden.

5. COOL-FIT Einschweissnippel

Der COOL-FIT-Einschweissnippel erweitert die Möglichkeiten des COOL-FIT-Rohrleitungssystems, indem er die Installation zusätzlicher Sensoren und Abgängen über verschiedene Rohrgrössen hinweg vereinfacht. Ideal für Neu- und Nachrüstprojekte.

  • Flexible Planung – einfachere Projektplanung durch deutlich erhöhte Flexibilität mit der Einschweissnippel-Lösung.
  • Effiziente Installation – schnelle und einfache Installation in nur 15 Minuten, wodurch der Arbeitsaufwand vor Ort und die Arbeitskosten reduziert werden.
  • Geringeres Risiko – weniger Ausfälle, da derselbe Einschweissnippel für die Rohrdurchmesser von d63 bis d225  einsetzbar ist.
  • Kompaktes Design – mit Fokus auf den Endkunden entwickelt, wird der Platzbedarf verringert. Ideal für Neu- und Nachrüstprojekte.

6. COOL-FIT Push-System

Das COOL-FIT Push System ergänzt das bestehende vorgedämmte Rohrleitungssystem aus Kunststoff COOL-FIT. Es erweitert die Produktpalette um kleinere Rohrdimensionen, mit denen Konvektoren und Tanks angeschlossen werden können. Das COOL-FIT Push System ist eine Plug-and-Play-Lösung mit mechanischen Verbindungen, wobei deutlich weniger Werkzeuge benötigt werden, die Handhabung einfach und die Installation schnell ist.

  • Ein komplettes System – komplette vorgedämmte Rohrleitungslösung für eine sichere Dämmung, bestehend aus Rohren, Fittings, Ventilen und Werkzeugen.
  • Gross und Klein verbunden – zusätzliche Dimensionen erweitern das COOL-FIT Portfolio, um mehr Systemleistung und Zuverlässigkeit zu gewährleisten.
  • Plug and Play – die iFIT Verbindung bedeutet deutlich weniger Werkzeug, eine einfache Handhabung und schnellere Installation.
  • Sichere Betrieb – wartungsfreier Betrieb für 25 Jahre dank einzigartiger Materialeigenschaften und einer sicheren Verbindungstechnologie.

Kundenreferenzen

COOL-FIT ist ein innovatives System und wurde für den vielseitigen Einsatz in Kühlanwendungen entwickelt. Es kombiniert korrosions- und wartungsfreie Materialien mit werkseitiger Dämmung zu einem zuverlässigen und effizienten System. Dieses System ist sicher, einfach und schnell zu installieren und eignet sich ideal für die Produktion und Lagerung von Lebensmitteln und Getränken sowie für Gebäudetechnik-Anwendungen.

.

COOL-FIT 2.0 | Klimatisierung und Prozesskühlung

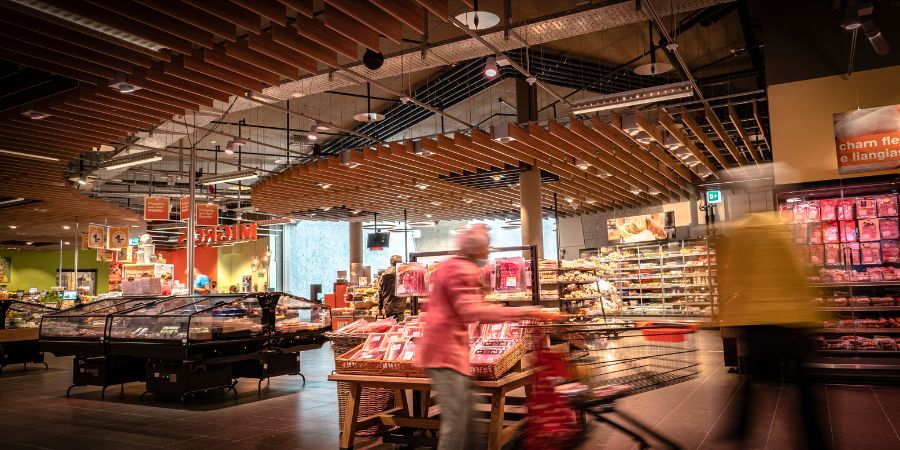

Einkaufszentrum Porta Samedan, Schweiz

Welchen Beitrag leistet COOL-FIT zu niedrigen Emissionen, Energieeffizienz, zuverlässiger Temperaturregelung und einer langlebigen Lösung?

FAQ

Für welche Umgebungen ist COOL-FIT 2.0F ausgelegt?

COOL-FIT 2.0F ist für sekundäre Kühlkreisläufe mit einer Medientemperatur von >= 0 °C und für Inneninstallationen ausgelegt.

Für welche Branchen und Anwendungen ist COOL-FIT 2.0F ausgelegt?

COOL-FIT 2.0F ist für die Klimatisierung von Gewerbe- und Wohngebäude und für die Prozesskühlung in der Industrie und in Rechenzentren für Medientemperaturen über 0 °C, ausgelegt.

Für welche Umgebungen ist COOL-FIT 4.0 ausgelegt?

COOL-FIT 4.0 ist für sekundäre Kühlkreisläufe mit einer Medientemperatur über und unter 0 °C und für Innen- und Ausseninstallationen sowie Untergrundanwendungen ausgelegt.

Für welche Branchen und Anwendungen ist COOL-FIT 4.0 ausgelegt?

COOL-FIT 4.0 ist für die Lebensmittel- und Getränkeindustrie, die industrielle Kühlung und für Kühl- und Kälteanlagen im Freien und auf Dächern geeignet.

Welche Hilfsmittel stehen für eine professionelle Planung von Rohrleitungssystemen zur Verfügung?

GF Piping Systems stellt detaillierte Planungsgrundlagen zur Verfügung. Zusätzlich ermöglicht die digitale "Cooling Toolbox" die schnelle und einfache Überprüfung, Berechnung und Bestimmung von Parametern wie Verbindungszeiten, Energieeinsparung, Gewichten, Druckverlusten und vielen mehr.
