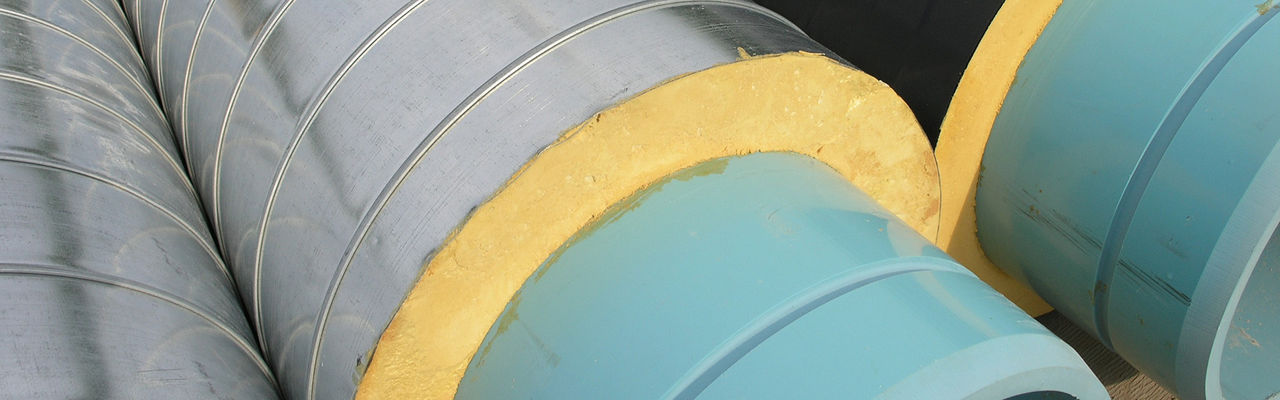

Qu'est-ce qu'un tuyau pré-isolé ou isolé en usine et en quoi diffère-t-il de l'isolation de tuyau conventionnelle ?
Les tuyaux GF Urecon sont pré-isolés en usine. Autrement dit, de la mousse de polyuréthane est extrudée autour du tuyau, avec ou sans conduit(s) de traçage thermique intégré(s). Une gaine extérieure adaptée à l'application est ensuite appliquée en usine. Le mélange de mousse adhère directement et intégralement à l'âme du tuyau et aux surfaces de la gaine extérieure, créant ainsi un composite « collé ». Grâce à notre système, le tuyau arrive sur le chantier prêt à être installé.
L'isolation conventionnelle des tuyaux est appliquée sur site une fois le tuyau installé, souvent avec des matériaux de qualité inférieure à la mousse de polyuréthane appliquée en usine. De plus, la main-d'œuvre sur le terrain peut être coûteuse et imprévisible.
Les avantages de l'isolation en polyuréthane GF Urecon U.I.P.® comprennent : une isolation sans vide ; des performances thermiques supérieures ; des propriétés de compression élevées ; une résistance à l'humidité ; la possibilité de réaliser un traçage thermique à travers les conduits ; et une grande flexibilité.

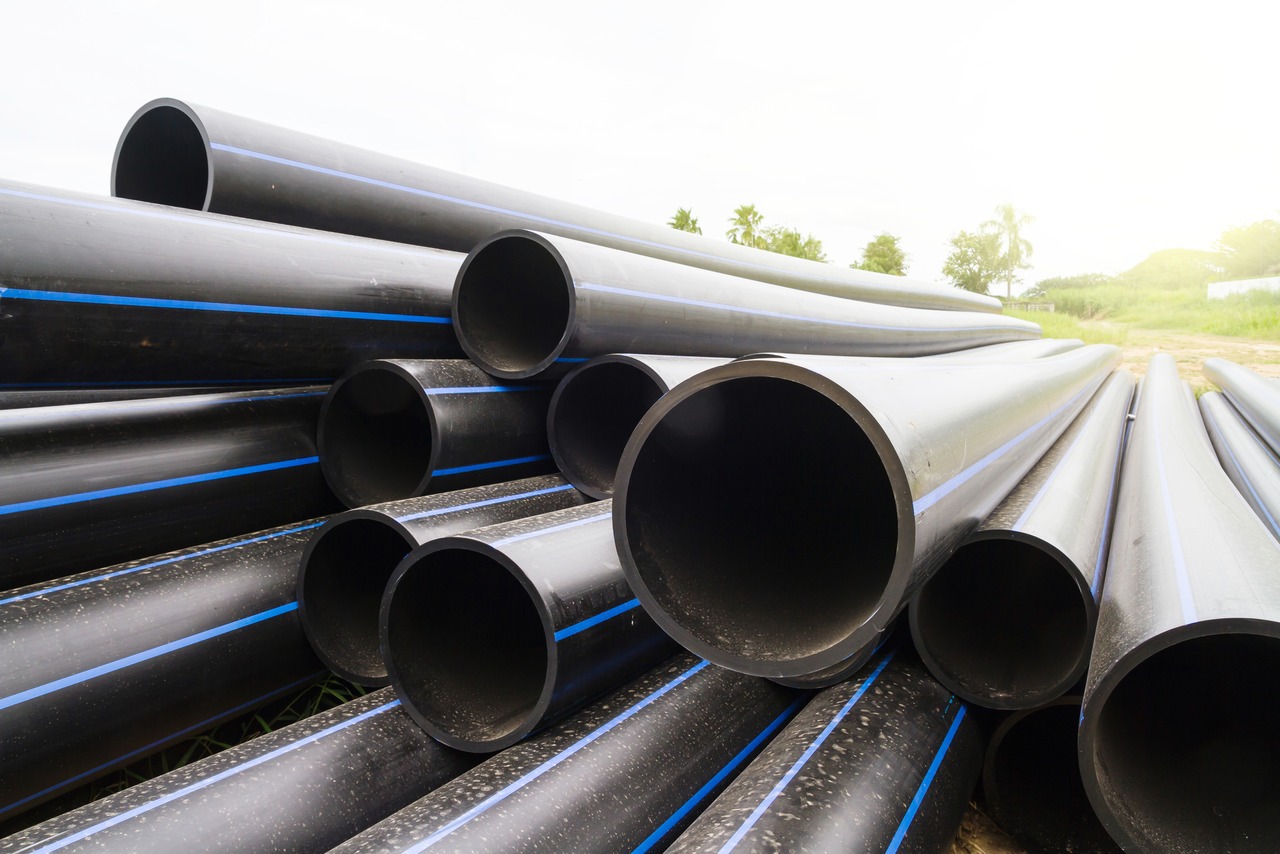

Quels types de tuyaux peuvent être isolés en usine ?
Tous types… PEHD, PVC, CPVC, acier, cuivre, fonte ductile, FRP, PEX, etc.
Un tuyau pré-isolé à lui seul empêchera-t-il mes tuyaux de geler ?
Pas nécessairement. Même le fluide contenu dans une canalisation pré-isolée peut geler en cas d'ABSENCE DE DÉBIT prolongée. La mousse de polyuréthane appliquée en usine ralentit considérablement les pertes de chaleur, mais si le débit ne reprend pas, le fluide finira par geler. La solution la plus courante pour éviter tout gel est l'installation d'un traçage électrique. Utilisant un thermostat, ce traçage complète l'isolation en ne se déclenchant que lorsque la chaleur est nécessaire.
Comment puis-je déterminer si mon système de tuyauterie pré-isolé nécessite un traçage thermique ?
GF Urecon utilise un logiciel d'ingénierie assistée par ordinateur pour calculer les pertes de chaleur et prévoir avec précision le temps de gel en fonction des variables spécifiques du projet. Ce rapport fournit suffisamment d'informations pour prendre une décision éclairée quant à la nécessité d'un traçage thermique. Contactez-nous pour un calcul détaillé.
Quel est le diamètre de tuyau le plus petit/le plus grand qui peut être isolé en usine ?
Urecon peut isoler en usine des diamètres de tuyaux de 13 mm (½ po) à 1 200 mm (48 po).
Est-ce qu'Urecon fabrique aussi les tuyaux ?
La marque Urecon ne fabrique pas le tube mais nous faisons partie du groupe GF qui est fabricant de tube plastique, ou sinon le tube porteur peut être fourni par des tiers et nous y appliquons en usine une couche de mousse d'uréthane et une gaine.
Qui fournit le tuyau porteur ?
Pour les projets au Canada, les tuyaux sont fournis par le distributeur. Pour les projets aux États-Unis, dans les Caraïbes et en Amérique latine, Urecon fournit l'ensemble complet pour plus de commodité.
Quelles sont les longueurs disponibles pour les tuyaux pré-isolés ?
GF Urecon fournit des longueurs de tuyaux standard de l'industrie, c'est-à-dire simples ou doubles aléatoires pour les tuyaux en acier et en PRF; 12,19 m (40 pi) et 15,24 m (50 pi) pour le PEHD; 3,66 m (12 pi), 6,7 m (22 pi) ou 10 m (33 pi) pour le cuivre; 5,5 m (18 pi) pour le DIP; 4 m (13 pi) ou 6,1 m (20 pi) pour le PVC/CPVC.
Quelle est la température la plus froide à laquelle un tuyau pré-isolé peut fonctionner ?
Depuis 40 ans, GF Urecon fournit des systèmes de tuyauterie pré-isolés pour la protection contre le gel dans tout le Grand Nord, en Alaska et dans le cercle polaire arctique, où les systèmes de tuyauterie sont conçus jusqu'à -50 °C (-59 °F).
Pour un enfouissement peu profond, la méthode d’isolation U.I.P.® est-elle supérieure à l’ancienne méthode d’utilisation d’isolant « SM board » ?
Oui, pour de nombreuses raisons. Le gel a tendance à se faufiler autour de l'isolant de la dalle, ce qui le rend moins fiable. L'utilisation de panneaux rigides, qu'ils soient en « U inversé » ou en « boîte », exige une main-d'œuvre considérable et une surveillance étroite sur le terrain pour garantir la solidité structurelle. Le traçage thermique est également impossible avec cette méthode.
En revanche, les tuyaux pré-isolés U.I.P.® constituent une solution technique de prévention du gel dont le comportement est prévisible, ce qui en fait la méthode privilégiée. Les tuyaux pré-isolés constituent la norme reconnue en matière de protection contre le gel dans des conditions difficiles, conformément aux Lignes directrices de conception des réseaux d'eau potable du ministère de l'Environnement de l'Ontario (2008)*.
Les tuyaux pré-isolés GF Urecon enterrés peu profondément sont-ils conformes à la charge H-20 ?
La gaine en polyéthylène standard de GF Urecon convient à la charge sur autoroute H-20 à 600 mm (24 pouces).
Les tuyaux pré-isolés sont-ils plus chers que les méthodes conventionnelles « appliquées sur le terrain », « en U inversé » ou « en boîte » ?
Dans de nombreux cas, l’option la moins coûteuse est le tuyau pré-isolé sur panneau rigide, lorsque les coûts de main-d’œuvre et de supervision sur le terrain sont pris en compte.
Quelle épaisseur de mousse d'uréthane doit être utilisée sur les tuyaux isolés en usine ?
L'épaisseur standard est de 50 mm (2 pouces), mais cela peut varier en fonction de l'application et du diamètre du tuyau.
Il existe une gamme de matériaux et d’épaisseurs de gaine extérieure disponibles. Comment puis-je déterminer ce qui correspond le mieux à mes besoins ?
Cela dépend de l'étendue du travail et de l'application. En général, la gaine en polyéthylène standard Urecon est utilisée pour les applications enterrées ; le tubage en PE est utilisé pour les applications hors sol (posées au sol) ou à haute température ; la gaine Spiwrap est destinée aux applications hors sol (franchissements de ponts) ou industrielles ; la gaine en PVC est utilisée pour l'eau chaude/froide souterraine ou aérienne, ou pour les applications cryogéniques.
Traçage thermique

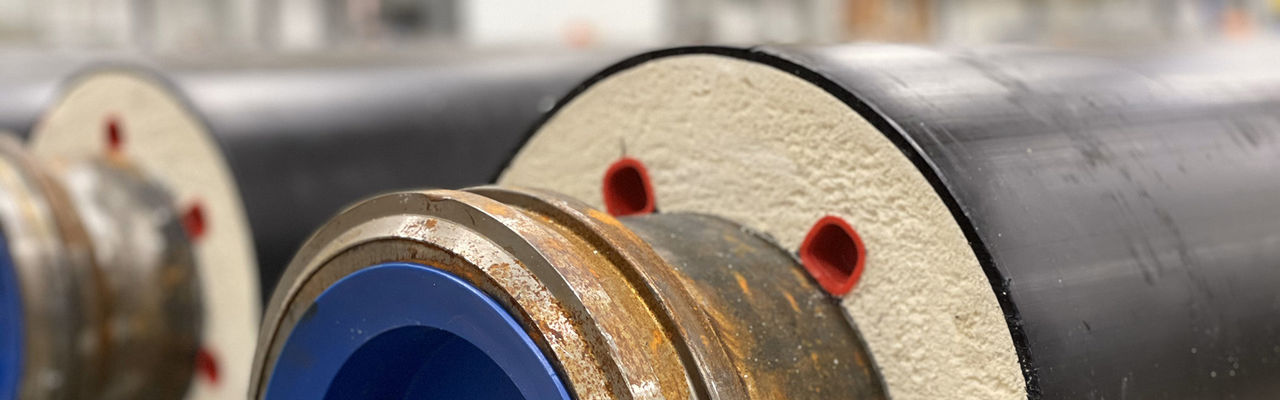

Le(s) canal(aux) de traçage doivent-ils être placés en haut ou en bas du tuyau ?
- Lors de l'utilisation d'un tuyau isolé en usine GF Urecon avec un câble chauffant à puissance constante, l'orientation des canaux de traçage thermique n'a aucune incidence sur les performances du système. La haute capacité d'isolation de la mousse de polyuréthane garantit une variation de température quasi nulle du bas vers le haut du tuyau. Tant que la chaleur générée par le câble thermique se trouve sous l'isolant et le long de la paroi du tuyau (ce qui est le cas de notre système), cette énergie thermique réchauffera suffisamment l'ensemble du tuyau, quelle que soit l'orientation des canaux.
L'orientation spécifique des canaux est généralement utilisée pour des raisons pratiques, notamment pour faciliter l'accès… c'est-à-dire en position basse sur un tuyau installé par le bas sur un support de tuyaux suspendu, ou en position haute sur un tuyau de grand diamètre extérieur installé dans une tranchée peu profonde.
Cependant, le positionnement peut être problématique dans deux cas :
- Sur un tuyau vide ou partiellement vide, ouvert à l'air libre et permettant à la chaleur générée de s'échapper. Dans ce cas, le câble chauffant doit être placé en position basse (position 6 h) afin que la chaleur générée soit d'abord transmise au liquide, puis à l'air libre.
- Lorsqu'un câble autorégulant est utilisé, la puissance de sortie de ce type de câble doit être fortement réduite lorsqu'il est placé dans un canal, et le facteur de réduction varie du haut (câble contre la paroi du tube) au bas (câble contre l'isolant et éloigné de la paroi du tube).
Quelle est la distance maximale de tuyau qui peut être tracée électriquement à partir d'un emplacement d'alimentation électrique ?

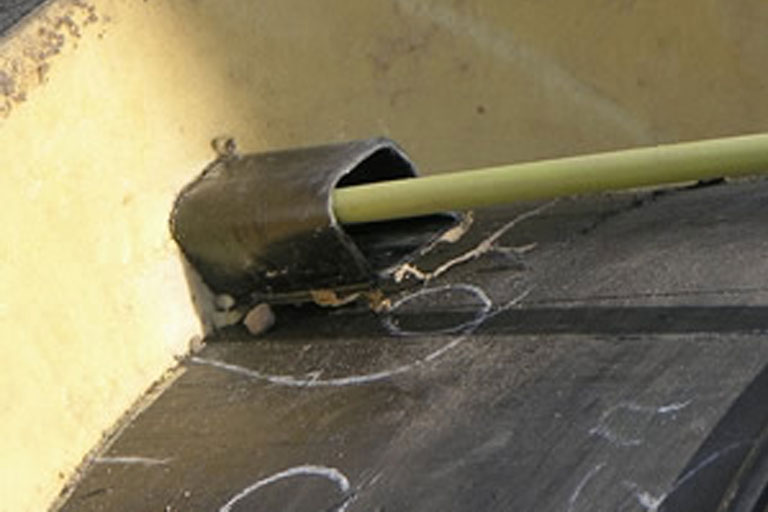

Un câble série offre une puissance de sortie constante sur toute sa longueur et permet de tracer des canalisations pré-isolées jusqu'à 3 659 m (12 000 pi) ou plus à partir d'un point d'alimentation. Léger, il s'insère facilement dans les conduits de traçage et offre une performance et une fiabilité éprouvées à long terme.
Notre câble thermique standard offre une longueur de circuit maximale de 140 m (450 pi) à 120 V, 245 m (800 pi) à 240 V et 425 m (1 400 pi) à 575 V.
Le traçage thermique peut-il être utilisé pour décongeler une ligne gelée ?
Si une conduite gèle, quelle qu'en soit la raison, les options pour la dégeler sont limitées. Souvent, les ingénieurs concepteurs intègrent un traçage électrique passif THERMOCABLE®. Dans ce cas, le traceur n'est généralement pas alimenté et n'est activé qu'en cas de gel pour dégeler la conduite. Un contrôle thermostatique doit être prévu au cas où l'opérateur oublierait d'éteindre le traceur une fois la conduite dégelée. Si un traçage passif est installé, il convient d'envisager un THERMOCABLE® d'une capacité de 13 watts (4 w/pi) par mètre afin de fournir une puissance supplémentaire pour dégeler la conduite de service.
Si la conduite de service est en cuivre souple de type K, il est déconseillé d'utiliser une « machine à souder » pour la dégeler. Cette méthode présente un risque d'incendie important pour le bâtiment et les personnes environnantes et est interdite dans la plupart des juridictions.
Une autre méthode recommandée est l'utilisation d'un dégivreur à jet pulsé ; cet appareil autonome est équipé d'une sonde en nylon qui injecte de l'eau chaude pulsée à haute pression dans la conduite de service en cuivre ou en plastique. La combinaison d'eau chaude pulsée et de haute pression dégèle la plupart des conduites en toute sécurité. Des appareils disponibles dans le commerce peuvent dégeler jusqu'à 60 m de conduite de service.
Kingspan LOGSTOR PEX-FLEX
Qu'est-ce qui différencie votre PEX-FLEX des autres systèmes de tuyaux isolés ?
Le PEX-FLEX présente plusieurs caractéristiques uniques. Il s'agit notamment d'un système collé. Le tube porteur PEX est collé à la mousse PUR grâce au revêtement EVAL, tandis que la mousse de polyuréthane (PUR) est collée à l'enveloppe en polyéthylène basse densité (PEBD) grâce à une barrière de diffusion en polymère. Ce système collé absorbe les dilatations et les contractions et empêche l'eau de pénétrer et de circuler en cas de dommage au tube. Une autre différence importante du PEX-FLEX réside dans sa barrière de diffusion, ou membrane intelligente. Ce polymère est conçu pour empêcher la diffusion des gaz cellulaires à travers l'enveloppe. Ainsi, les tubes conservent leurs mêmes propriétés isolantes élevées tout au long de leur durée de vie. Nos concurrents ne peuvent pas en dire autant.
Quelles tailles de tuyaux porteurs sont disponibles ?
Le PEX-FLEX est disponible avec un seul tube porteur PEX, dans des diamètres nominaux de ½” (20 mm) à 4” (110 mm).
Le PEX-FLEX DUAL est disponible avec deux tubes porteurs PEX par gaine, dans des diamètres nominaux de 2 x ½” (20 mm) à 2 x 1 ½” (50 mm).
Le PEX-FLEX est-il très flexible ?
« Flexible » est un terme relatif. Notre tuyau est suffisamment flexible pour être enroulé et facilement transporté. Dérouler notre tuyau demande un peu de travail. Une fois installé, ce système « à toute épreuve » dure plus de 30 ans.
Quelles sont les longueurs disponibles pour les tuyaux PEX-FLEX ?
Les tuyaux PEX-FLEX sont disponibles en bobines de 100 m (328 pi). Les tuyaux doubles de 32 mm x 32 mm (1 po) sont disponibles en bobines de 173 m (567 pi). Des rouleaux doubles sont disponibles sur commande spéciale dans certaines dimensions, par exemple, les tuyaux doubles de 32 mm x 32 mm (1 po). Tous les rouleaux sont disponibles coupés à longueur pour des projets et applications spécifiques.
Que se passe-t-il si mon installation est plus longue qu'une bobine de tuyau, disons 375 pieds ?
Nous proposons une bobine complète de 328 pieds et une pièce de 47 pieds coupée à longueur. Vous aurez ensuite besoin d'un raccord PEX à PEX et d'un kit d'isolation pour assurer l'étanchéité du système.
Comment passer d'un système de tuyauterie en plastique à un système de tuyauterie en métal ? Ai-je besoin de raccords ?
Actuellement, tous les tuyaux PEX nécessitent un raccord mécanique pour la transition vers d'autres types de tuyaux. Il faudra éventuellement se déconnecter du tube PEX. Un adaptateur est donc nécessaire pour effectuer la transition. Un adaptateur PEX vers filetage mâle NPT permet la transition du PEX plastique vers d'autres raccords et tuyaux de plomberie.
Dimension des bobines et poids
Les bobines PEX-FLEX sont conçues pour être transportées en conteneur maritime. Toutes les bobines mesurent 2,4 m de large et 2,4 m de haut maximum. Leur poids varie de 50 kg (110 lb) à 570 kg (1 200 lb).
Votre site web indique : « Tous les formats sont métriques, ni les formats IPS ni les formats CTS ; des adaptateurs impériaux sont fournis selon les besoins. » Pourquoi utilisez-vous des tuyaux de dimensions métriques ?
Le PEX-FLEX est fabriqué en Europe selon les normes européennes de dimensionnement des tubes, le diamètre nominal (DIN). Cette norme utilise le système métrique.
Le système nord-américain de diamètre nominal des tubes (NPS) fonctionne de la même manière : l'unité de mesure est le système impérial. Que le diamètre du tube soit NPS ou DN, il indique son diamètre extérieur approximatif. L'épaisseur de la paroi du tube varie selon le fabricant, et donc son diamètre intérieur.
Puis-je utiliser PEX-FLEX pour mon eau domestique ?
Oui - Le tuyau porteur PEX-FLEX est pex-A et est estampillé NSF pour l'eau potable (potable et domestique).
Des boucles d'expansion sont-elles nécessaires OU comment s'adapter à l'expansion/contraction ?
Les boucles de dilatation ne sont PAS nécessaires. En raison des propriétés du tube porteur PEX, la dilatation/contraction n'est pas à prendre en compte.
Un remblai spécial ?
Non. Il suffit de remblayer avec la terre retirée lors du creusement. Il est recommandé que le matériau ne contienne ni matières organiques ni grains tranchants qui pourraient endommager le tuyau et les joints à long terme.

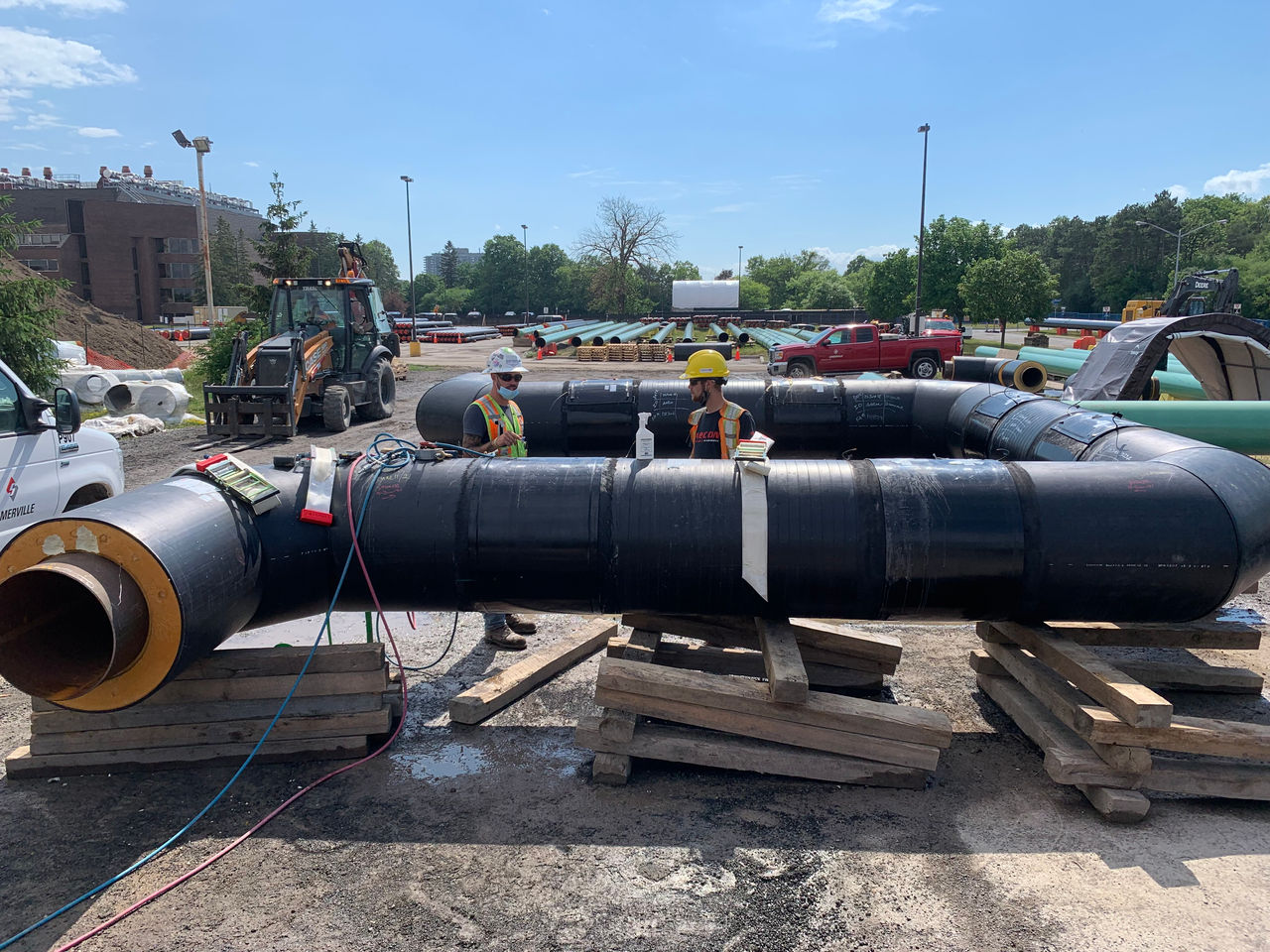

Chauffage urbain à eau chaude
Que signifie « norme européenne » ?
Kingspan LOGSTOR produit des systèmes de tuyauteries collées pour le chauffage urbain à eau chaude conformément aux normes européennes strictes (normes EN), garantissant un niveau de qualité optimal à chaque étape du processus de production.
Cinq normes sont applicables :
EN 253 : Tuyaux collés pré-isolés pour le chauffage urbain à eau chaude
EN 448 : Raccords pré-isolés
EN 488 : Vannes pré-isolées
EN 489 : Kits de raccordement
EN 13941 : Conception et installation
Ces normes testent tous les aspects des composants individuels (structure cellulaire de l'isolant, absorption d'eau, résistance à la compression) et garantissent la conformité du système fini à cinq tests rigoureux : résistance au cisaillement axial et tangentiel, résistance au cisaillement au vieillissement, fluage et résistance aux chocs. Ces tests permettent de mieux prédire le comportement global à long terme du système sous des températures élevées et soutenues. Une connaissance précise des caractéristiques physiques du système permet des calculs de contraintes plus précis.
Caractéristiques supplémentaires d'un système de tuyauterie conforme à la norme EN :
Tuyau en acier à paroi mince (schedule 10 à 20) permettant quatre méthodes de pose différentes, éliminant les boucles en U et conservant une disposition rectiligne, réduisant ainsi le temps et les coûts d'installation.
Vannes enterrées directement, éliminant les regards coûteux.
Kits de jonction conformes à des normes strictes garantissant un environnement parfaitement sec en cas d'exposition aux eaux souterraines et à la dilatation thermique des canalisations.
Détection fiable des fuites sur l'ensemble du système, même au niveau des raccords.
Un guichet unique pour tous les composants, y compris les vannes, tous conformes aux mêmes normes strictes.
Pourquoi choisir la tuyauterie d’eau chaude Kingspan LOGSTOR EN plutôt que les produits nord-américains conventionnels ?
Qualité prévisible grâce à l'attention portée à chaque détail, exigée par les normes EN, pour les tuyaux de chauffage urbain à eau chaude Kingspan LOGSTOR. En Amérique du Nord, des normes distinctes s'appliquent aux tuyaux en acier, à la mousse de polyuréthane et à l'enveloppe en PEHD. Bien que des tests soient souvent effectués sur ces composants individuels, il n'existe aucune exigence de conformité pour l'ensemble du système.
L'expérience des systèmes de chauffage urbain à eau chaude est bien plus grande en Europe, notamment au Danemark.
Les tuyaux Kingspan LOGSTOR sont garantis 5 ans (les garanties nord-américaines traditionnelles sont généralement d'un an).
Assistance technique locale : de la conception à l'installation.
Assistance technique locale professionnelle : de la conception à l'installation.
GF Urecon produit également des tuyauteries isolées à eau chaude (UIP Hi-Temp) – quand faut-il les utiliser par rapport au système Kingspan LOGSTOR EN ?
Le système Kingspan LOGSTOR EN 253 est généralement utilisé sur les projets de réseaux de chauffage urbain nouveaux (ou en expansion), dont les systèmes sont conçus selon le concept européen. Il peut s'agir de grands centres urbains ou de petites communautés utilisant la biomasse. L'approche EN présente de nombreux avantages (voir ci-dessus). Le système Urecon Hi-Temp est généralement utilisé dans les réseaux de chauffage urbain existants, dont l'ensemble est construit selon un modèle nord-américain. Ce produit est souvent utilisé comme conduite de remplacement, notamment dans les aéroports, les prisons et les campus universitaires.
Eau chaude ou vapeur ? Quelle est la différence ?
Au-delà des facteurs de sécurité évidents, l'eau chaude sanitaire est un système beaucoup plus simple à concevoir, à installer et à entretenir. De plus, l'eau chaude sanitaire est un moyen de transport bien plus efficace, avec moins de pertes de chaleur sur de longues distances.
De nombreuses raisons pratiques justifient la préférence du chauffage urbain à eau chaude sanitaire par rapport aux canalisations de vapeur traditionnelles :
- PAS de voûtes ni de regards (les vannes Kingspan LOGSTOR sont pré-isolées et enterrées directement)
- PAS d'ancrages - Moins de contraintes
- PAS de boucles en U (tuyau en acier à paroi mince = moins de contraintes) ... nombreuses méthodes de pose, y compris la tranchée en ligne avec compensateurs
- PAS de purgeurs ni de pompes
- PAS de canalisations inclinées pour alimenter les purgeurs de vapeur
- PAS de retour de condensat agressif (susceptible de se détériorer à long terme) à pomper
- MOINS de combustible pour produire de l'eau chaude par rapport à la vapeur
- MOINS de pertes de chaleur sur la distance
- Coût global d'installation réduit (beaucoup moins de soudures)
- Moins d'entretien du système
- Système de tuyauterie simple et simplifié (chemisage droit en acier et mousse par rapport à la classe A)
Les canalisations d’eau chaude EN peuvent-elles être utilisées pour remplacer les anciens réseaux de vapeur souterrains ?
Absolument. Voir les détails de l'article de l'Université de Rochester here
Qu’en est-il des exigences de stérilisation dans les hôpitaux ? N’ont-ils pas besoin de vapeur ?
Dans le cas du chauffage des hôpitaux, on utilise des chaudières électriques pour la production locale de vapeur pour la stérilisation... car cela représente le plus souvent un très faible pourcentage de la charge totale.

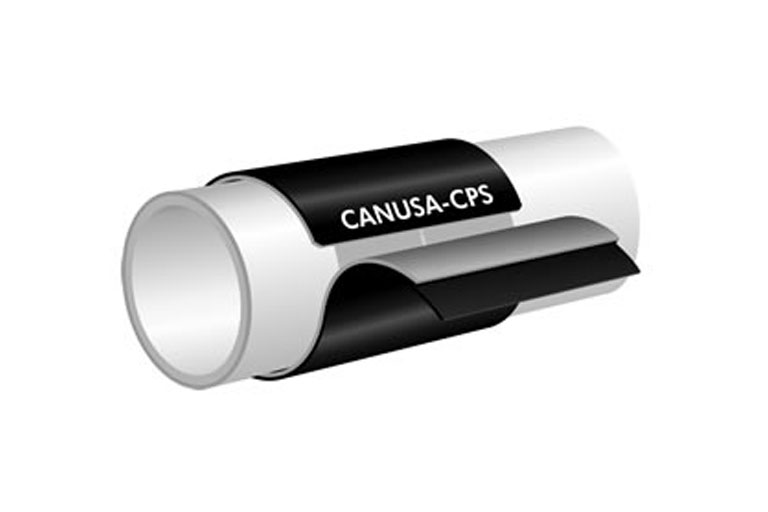

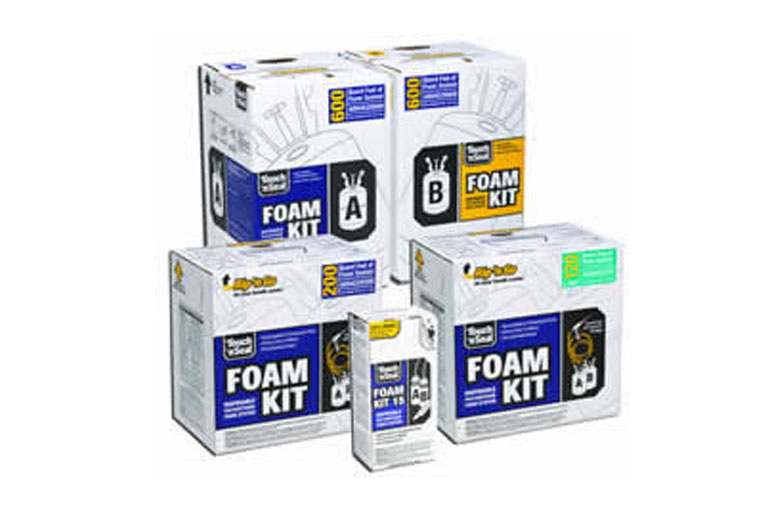

Composants du système pré-isolé
Cas de référence client
À propos de Urecon
Chronologie

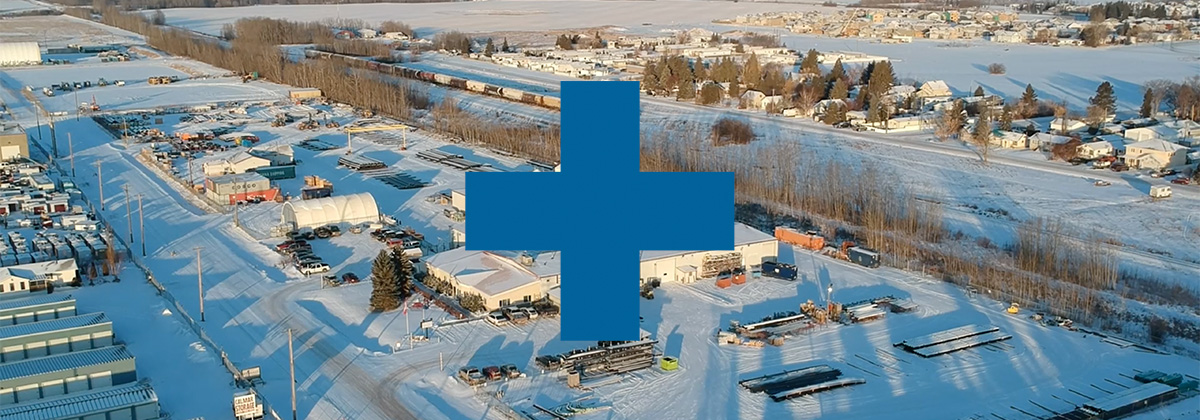

Urecon Ltd a été fondée en 1969. Cette entreprise privée possède des sites de production ultramodernes à Coteau-du-Lac, au Québec, et à Calmar, en Alberta. Elle jouit d'une solide position sur le marché et se spécialise dans les systèmes de tuyauterie pré-isolée pour la protection contre le gel, l'eau réfrigérée et le chauffage urbain.
Fin 2009, notre usine de Calmar, en Alberta, a commencé sa production avec une nouvelle extrudeuse à gaine PE à la pointe de la technologie. Cette ligne hautement automatisée offre une capacité et une flexibilité accrues, jusqu'à des tubes d'un diamètre de 1 200 mm (48 po).
GF Piping Systems a acquis Urecon le 18 juillet 2017.

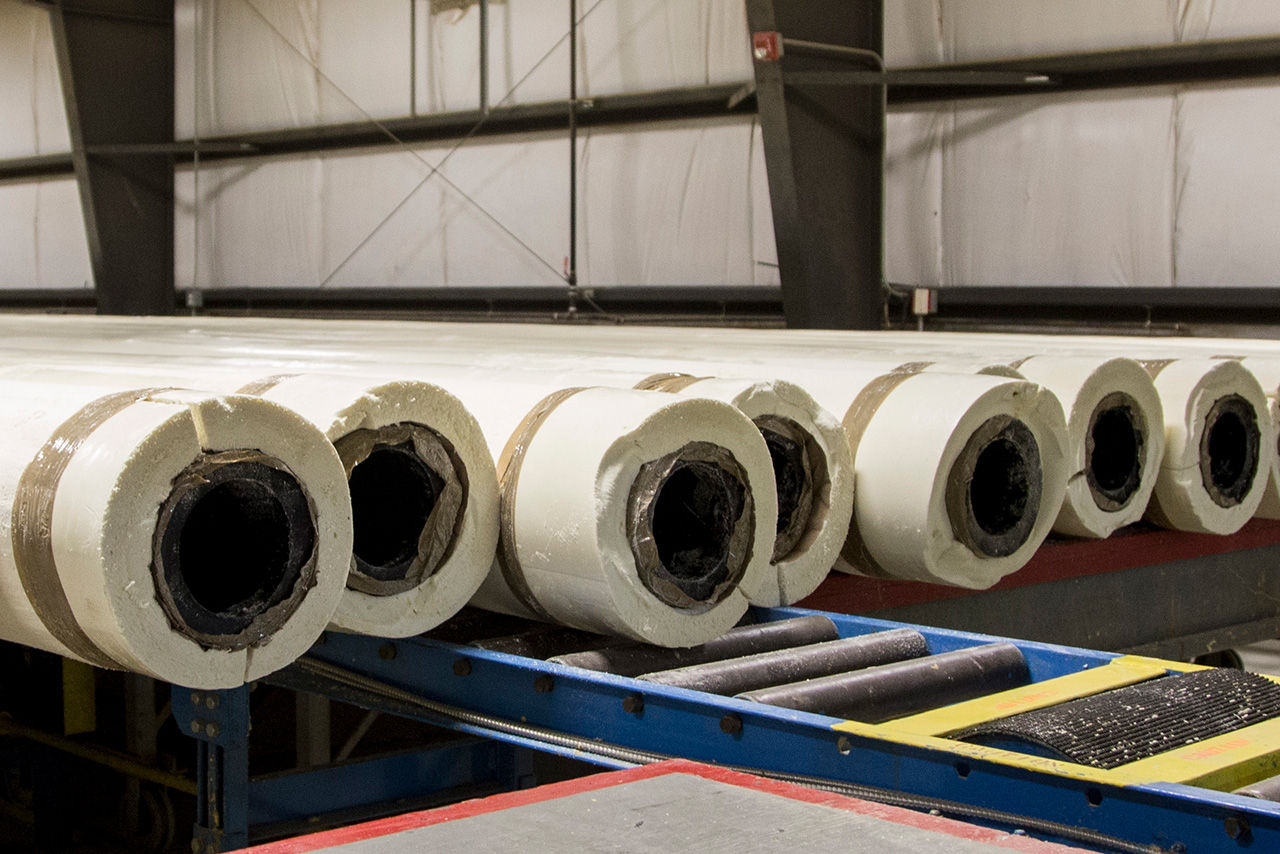

Tuyau traité U.I.P.® de GF Urecon
GF Urecon's U.I.P.® processed pipe is insulated with rigid polyurethane foam, the best insulation commercially available on the market today. With this system, the pipe is pre-insulated at GF Urecon and arrives on the job site ready to install.
GF Urecon's patented insulation process ensures a homogenous, void free layer of rigid polyurethane foam insulation, bonded directly to the entire pipe surface. Our insulation system may be applied to virtually any type of core pipe on the market today, from 13 mm (½ in) to 1200 mm (48 in) in diameter, with or without electric tracing conduit.
Millions of meters of Urecon pre-insulated pipe have been installed for both freeze prevention (often with our THERMOCABLE® electric tracing system) in cold climates; centrally chilled water piping systems in temperate and tropical climates; and hot water / low pressure steam piping for process and district energy.
With the proper outer protective jacket, our pipes may be installed either buried or above ground. In any extreme climate, Urecon pre-insulated pipe is the system of choice.
Distributeur EN253
GF Urecon est fier de distribuer les tuyaux Kingspan LOGSTOR EN253 (norme européenne) pour le chauffage urbain à eau chaude dans toute l'Amérique du Nord. Basé au Danemark, Kingspan LOGSTOR est le premier fabricant mondial de systèmes de canalisations pré-isolées et emploie plus de 1 400 personnes dans neuf sites de production. Kingspan LOGSTOR produit également une gamme unique de systèmes de canalisations flexibles appelée PEX-Flex.
