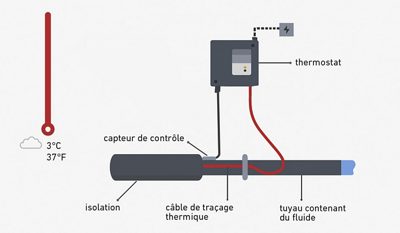

Pour compenser les pertes de chaleur et maintenir une température minimale (c'est-à-dire pour éviter le gel), un système de traçage électrique peut être utilisé. Dans la plupart des cas, un câble de traçage THERMOCABLE® est tiré dans des canaux de traçage sur de grandes longueurs de circuit, après l'assemblage des tuyaux sur site. Ces canaux de traçage sont installés en usine sur les tuyaux avant l'isolation et sont testés pour garantir l'absence de mousse pendant le processus de moussage.
Les câbles de traçage THERMOCABLE® sont faciles à installer et à contrôler. Le choix du câble et des commandes dépend du type de tuyau utilisé. Les câbles de traçage peuvent être installés en continu sur les conduites d'eau et d'égout, ou uniquement à des endroits spécifiques sensibles au gel, tels que les passages à niveau, les bornes d'incendie, les sites enterrés peu profonds, etc.
En raison du coût relativement élevé de l'énergie électrique, ces systèmes sont généralement installés pour la protection contre le gel en cas d'absence prolongée de débit. Ils peuvent également être conçus pour dégeler les tuyaux gelés. Ces systèmes nécessitent une capacité nettement supérieure pour dégeler les tuyaux dans un délai raisonnable. Chaque système doit être spécifiquement conçu pour s’adapter aux paramètres en question.
Traçage thermique municipal
L'une des méthodes les plus efficaces pour prévenir le gel des installations est de tracer les conduites et les raccords de service à l'aide d'un traceur électrique à faible densité de puissance THERMOCABLE®. Le câble chauffant à puissance constante isolé au fluoropolymère THERMOCABLE® est spécialement conçu pour la protection contre le gel des systèmes de canalisations préisolées GF Urecon U.I.P.®.
Le câble de traçage électrique à puissance constante coupé à longueur THERMOCABLE® en fluoropolymère est une bande chauffante à résistance parallèle utilisant un fil chauffant en nichrome thermiquement stable, avec une série de zones chauffantes. Ces zones produisent une puissance constante et prévisible par mètre. THERMOCABLE® est idéal pour le tirage dans les canaux de traçage des systèmes de canalisations préisolées GF Urecon.
Le traçage électrique doit maintenir la température de la canalisation au-dessus de 0 °C (32 °F) lorsqu'il est exposé à la température ambiante la plus basse de conception, sans débit. La puissance installée doit compenser les pertes de chaleur à travers l'isolation de la canalisation et inclure un facteur de sécurité.
En règle générale, les branchements nécessitent un traceur de faible puissance, sont relativement courts et un THERMOCABLE® de 120 volts peut être utilisé. La consommation électrique est raisonnable, car le traceur est contrôlé par thermostat et fonctionne par intermittence uniquement pendant la saison froide.
Un branchement domestique de 18 m (60 pi) de long ne consomme que 144 watts en fonctionnement (avec un câble C8-120-COJ installé), ce qui est inférieur au fonctionnement intermittent de deux ampoules de 100 watts.
