IR-225 M Machine de Fusion Infrarouge

Libérez la puissance de la fusion infrarouge avec la machine de fusion IR-225 M – plus rapide que jamais, offrant une grande reproductibilité, fiabilité et efficacité lors de l’installation de systèmes de tuyauterie plastique.

Parlez à un expert Télécharger la brochure

Redéfinir Demain

À une époque où la précision et l’efficacité sont les clés de la réussite industrielle, la IR-225 M s’impose comme un symbole d’évolution technologique. Après plus de trente ans de pionniers dans la technologie de la fusion infrarouge, nous sommes fiers de présenter un produit conçu pour repousser les limites de la fusion infrarouge.

Forte de notre expérience de plus de 30 ans en tant que pionniers de la fabrication par fusion infrarouge, l’IR-225 M marie sans effort les fonctionnalités éprouvées du soudage IR avec des innovations qui font progresser la technologie pour rendre l’assemblage plus rapide, plus simple et plus fiable.

Jusqu’à 60 % de temps de refroidissement en moins

Un système unique de refroidissement actif permet à l’IR-225 M d’augmenter considérablement l’efficacité et de faire baisser le coût global des projets.

Une seule machine, plusieurs matériaux

La machine de soudage IR se distingue par une gamme unique et étendue, comprenant le PVDF, le PP-H, le PP-n, le PE100, l’ECTFE et le PVC-U ainsi que le système CONTAIN-IT Plus. Elle couvre des diamètres allant de d63 à d225 mm (2"–8"), assurant une polyvalence pour de nombreux usages.

Contrôle qualité optimisé

Le processus de fusion entièrement contrôlé assure une grande reproductibilité et fiabilité, avec une connectivité permettant une traçabilité facile et complète.

Compacte, robuste et légère

Cette machine est équipée d’un châssis moderne et de dispositifs de serrage renforcés pour faciliter la gestion des installations les plus complexes. Elle dispose également d’un établi pour un rangement pratique des accessoires et outils.

Redéfinissez la précision : Caractéristiques de la machine

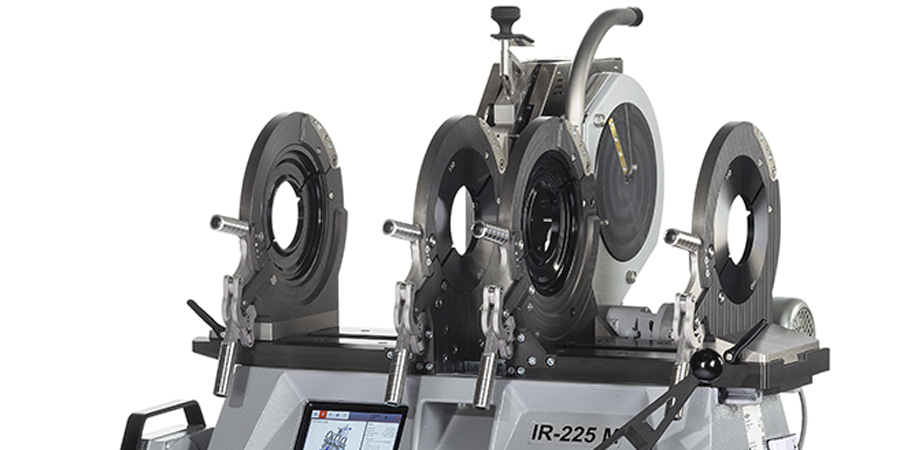

Poussoir de tube



Nos unités de serrage renforcées et nos repères d’angle précis simplifient les installations compactes, tandis qu’une seule demi-coquille par diamètre facilite la manipulation. La longueur du coulisseau a été optimisée pour souder facilement des composants volumineux. La machine détecte le glissement des pièces pour garantir l’excellence du soudage.

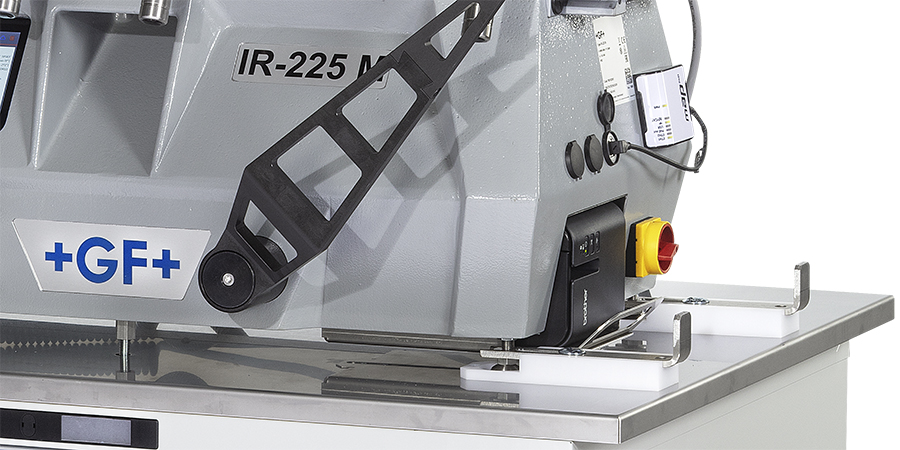

Châssis de base



Le boîtier moderne dispose d’un châssis compact, robuste et léger intégrant une imprimante d’étiquettes et un canal pour les copeaux afin de garder la zone de fusion propre efficacement. La machine peut être mise à niveau grâce à des pieds ajustables.

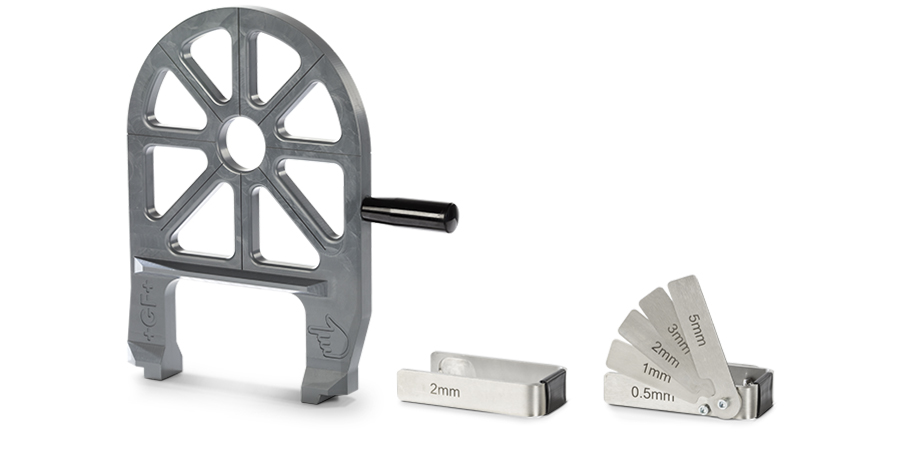

Butées de tuyau



Obtenez une précision inégalée grâce à une butée de tuyau réglable permettant un dressage individuel de chaque côté. De plus, la butée fixe avec repère d’angle assure des installations précises à chaque fois. Entrez dans le futur de la technologie de soudage avec nous !

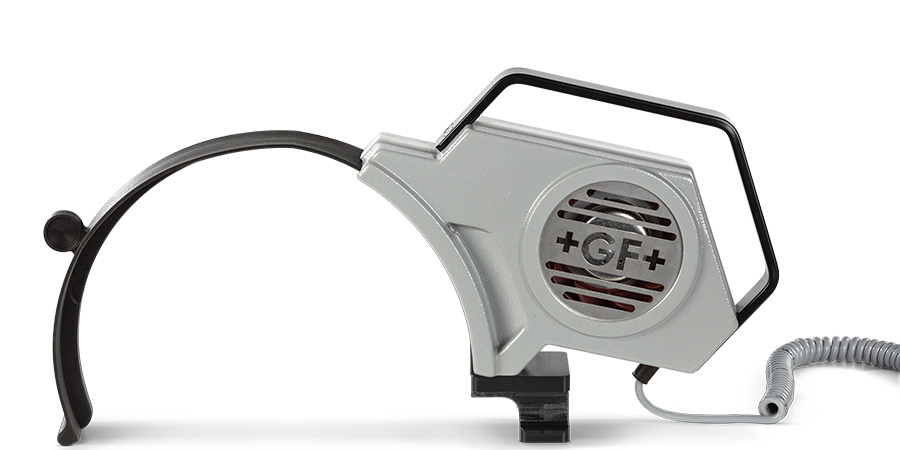

Refroidissement actif



Le système de refroidissement actif de l’IR-225 M permet de réduire jusqu’à 60 % le temps de refroidissement, pour des opérations plus rapides et plus efficaces. Cette technologie unique aspire l’air ambiant qui refroidit le cordon de soudure, ce qui permet d’augmenter significativement l’efficacité et de réduire les frais globaux du projet.

Vous avez manqué l’IR-225 M en direct ?

Notre récent webinaire consacré à la machine de fusion infrarouge IR-225 M était riche en enseignements, démonstrations en direct et discussions d’experts — et la bonne nouvelle : vous pouvez encore le découvrir.

Voir la démo

Produits et systèmes associés

Section Téléchargement

FAQ

Quels sont les avantages clés de la technologie de fusion IR ?

La fusion IR offre des performances et une fiabilité incomparables pour les systèmes de tuyauterie plastique. Ses avantages incluent :

  • Fusion sans contact : Pas de contamination ni d’adhérence du matériau à la plaque chauffante.
  • Temps de soudage court : Efficacité accrue par rapport aux méthodes classiques.
  • Rivet minimalement défini : Le procédé produit un cordon minimal, assurant un résultat propre et homogène.
  • Haute reproductibilité et fiabilité : Moins de risques d’erreurs.
  • Thermo-stress minimisé : Le transfert thermique par rayonnement réduit les risques de points faibles sur la soudure.
  • Soudure longue durée : La fusion IR produit des assemblages durables, capables de résister à un usage intensif et aux contraintes environnementales, offrant une solution fiable et durable pour la tuyauterie plastique.
  • Précision inégalée : Permet une préfabrication précise et une installation facile.

Quel réseau mondial de support technique existe pour l’IR-225 M ?

GF garantit un support fiable partout dans le monde grâce à 17 centres de service offrant assistance technique, service et formation spécialisés. L’IR-225 M est disponible via un réseau mondial de location, assurant une disponibilité rapide pour tous types de projets. La machine est produite dans des installations à la pointe de la technologie en Suisse, respectant les normes de qualité les plus strictes.

En outre, GF maintient un solide réseau de filiales commerciales locales pour un accompagnement sur mesure au plus près du client.

➡️ Vous souhaitez en savoir plus ou avez besoin d’aide pour votre projet ? Parlez à un expert.

Pour quels secteurs l’IR-225 M est-elle conçue ?

L’IR-225 M est conçue pour des secteurs exigeants où la précision, la sécurité et la fiabilité sont primordiales. Elle est idéale pour :

  • Centres de données
  • Microélectronique
  • Sciences de la vie
  • Traitement des eaux
  • Procédés chimiques et refroidissement industriel

Sa capacité à gérer de multiples matériaux et des gammes dimensionnelles variées en fait un choix flexible pour de nombreux secteurs.

Qu’est-ce qui rend la gamme de matériaux de l’IR-225 M unique ?

L’IR-225 M prend en charge l’une des offres de matériaux les plus larges du marché, permettant aux clients de couvrir divers usages avec une seule machine. Matériaux compatibles pour de multiples applications, notamment :

  • PVDF
  • PP-H
  • PP-n
  • PE100
  • ECTFE
  • PVC-U
  • CONTAIN-IT Plus

Cette polyvalence offre la possibilité de répondre à une grande variété de besoins avec une seule machine.
Curieux de découvrir notre large gamme de matériaux ? Visitez notre page d’aperçu des matériaux performants.

Que propose GF pour garantir la qualité des soudures par fusion infrarouge (IR) ?

Pour aider nos clients à garantir la meilleure qualité de soudure et une traçabilité complète, nous proposons l’outil Weld-Bead Inspection (WBI) – une solution numérique permettant d’évaluer rapidement, objectivement et de façon fiable la géométrie des cordons de soudure IR.

L’outil WBI offre :

  • Contrôle précis des cordons aux points de soudure définis
  • Documentation automatique pour la traçabilité et la responsabilité
  • Résultats infalsifiables pour éviter toute manipulation ou erreur
  • Prise en main intuitive pour une utilisation efficace sur le terrain
  • Compatibilité avec PVDF SYGEF (Standard/Plus/Select), PP-H PROGEF (Standard/Plus), ECTFE SYGEF, PE100 ecoFit.

L’outil existe en deux tailles :

  1. Outil WBI-63 pour des tuyaux de 20 à 63 mm (réf. 790 170 001)
  2. Outil WBI-225 pour des tuyaux de 20 à 225 mm (réf. 790 170 002)

🔗 Pour en savoir plus sur l’outil WBI : Weld Bead Inspection (WBI) Tool - GF Piping Systems

Quelles fonctionnalités l’IR-225 M propose-t-elle pour la documentation et la traçabilité des soudures ?

L’IR-225 M s’intègre parfaitement à notre plateforme CONNECT Welding Data pour une documentation sécurisée, efficace et une traçabilité totale. Principales fonctionnalités :

  • Connexion simplifiée à la plateforme CONNECT Welding Data via la Connectivity Box
  • Transfert et stockage automatiques des protocoles de soudure avec identifiants de soudure uniques
  • Recherche facilitée de chaque protocole grâce à des soudures clairement identifiées
  • Possibilité de joindre toute documentation comme des schémas isométriques, photos de cordons et rapports d’inspection
  • Niveau élevé de sécurité des données grâce à la collaboration avec des partenaires de confiance

Cela garantit une procédure de traçabilité et de documentation fluide et complète pour chaque soudure.

En savoir plus sur CONNECT Welding Data et comment cette solution peut soutenir votre activité : marketplace.connect.gfps.com/p/welding
