IR-225 M - Máquina de fusión por infrarrojos

Libera toda la potencia de la fusión por infrarrojos con la máquina de fusión IR-225 M: más rápida que nunca, permitiendo una alta reproducibilidad, fiabilidad y eficiencia en la instalación de sistemas de tuberías plásticas.

Habla con un experto Descarga documentación

Redefiniendo el mañana

En una época en la que la precisión y la eficiencia marcan el éxito industrial, la IR-225 M surge como símbolo de la evolución tecnológica. Tras más de tres décadas siendo pioneros en tecnología de fusión por infrarrojos, nos enorgullece presentar un producto diseñado para redefinir los límites de la fusión por infrarrojos.

Basándonos en nuestros más de 30 años como pioneros en la fabricación de fusión por infrarrojos, la IR-225 M fusiona a la perfección las funcionalidades de la soldadura IR con innovadoras prestaciones, impulsando uniones más rápidas, sencillas y fiables.

Hasta un 60% menos de tiempo de enfriamiento

Un exclusivo sistema de refrigeración activa permite a la IR-225 M incrementar significativamente la eficiencia y ayudar a reducir el coste global del proyecto.

Una sola máquina, múltiples materiales

La máquina de soldadura IR destaca por un portafolio único y extenso que incluye PVDF, PP-H, PP-n, PE100, ECTFE y PVC-U, así como el sistema CONTAIN-IT Plus. Cubre dimensiones desde d63 a d225 mm (2"–8"), garantizando versatilidad para una amplia variedad de aplicaciones.

Máximo control de calidad

El proceso de fusión totalmente controlado permite una alta repetibilidad y fiabilidad, con opciones de conectividad integradas que facilitan una trazabilidad completa y sencilla.

Compacta, robusta y ligera

Esta máquina ofrece una estructura base moderna y mordazas de sujeción reforzadas para dominar fácilmente las instalaciones más complejas. También incorpora una mesa de trabajo para guardar accesorios y herramientas de manera práctica.

Redefine la precisión: características de la máquina

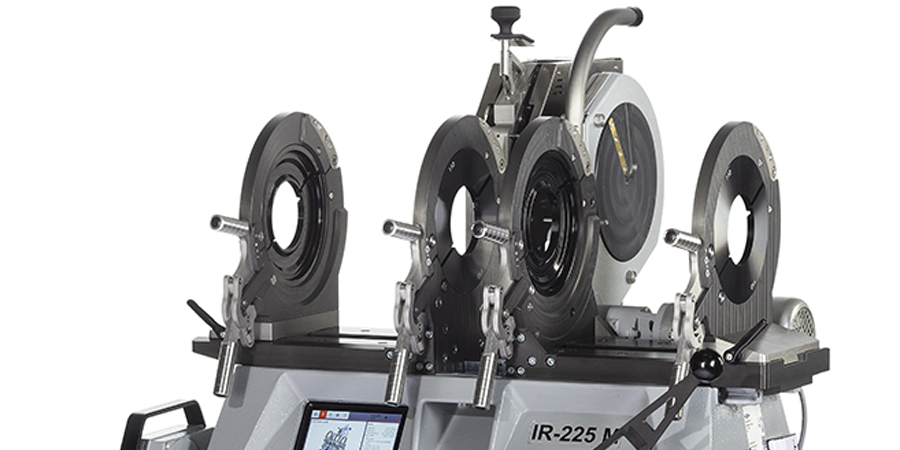

Accionamiento por tubo

Nuestras unidades de sujeción reforzadas y los marcajes angulares precisos simplifican las instalaciones compactas, mientras que una única semicarcasa por dimensión mejora el manejo. Se ha optimizado la longitud del carro de sujeción para soldar componentes voluminosos. La máquina detecta deslizamientos de componentes para garantizar la excelencia de la soldadura.

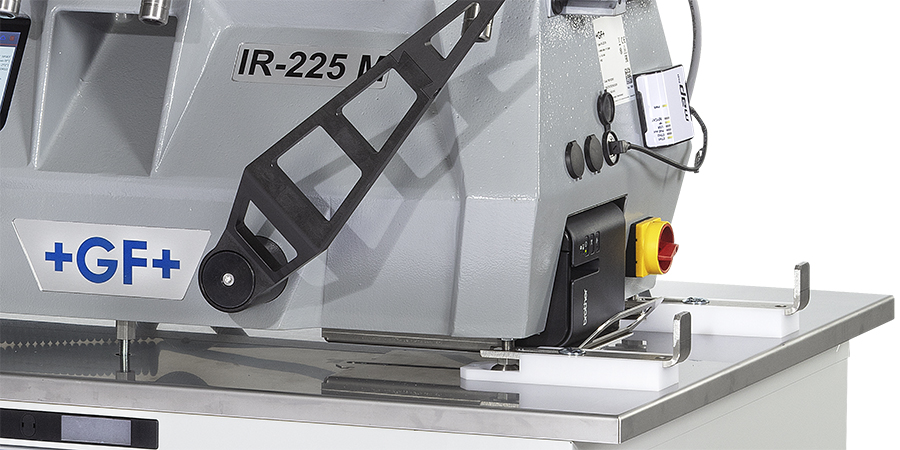

Estructura base

La carcasa actual dispone de una estructura base compacta, robusta y ligera, con impresora de etiquetas integrada y canal para virutas que mantiene eficiente y limpia la zona de soldadura. La máquina se puede nivelar ajustando sus patas.

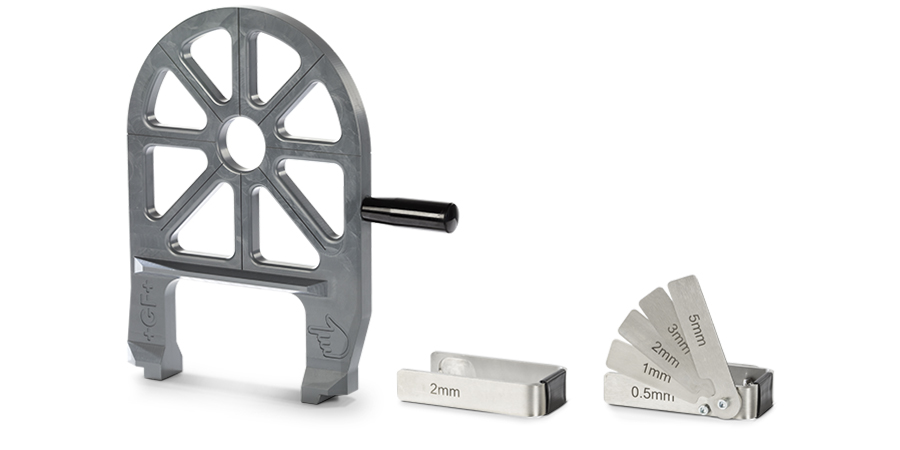

Tope de tubo

Logra una precisión inigualable con el tope de tubo ajustable, que permite el refrentado individual en cada lado. Además, el tope fijo con marcaje angular asegura instalaciones precisas en todo momento. ¡Descubre el futuro de la tecnología de soldadura con nosotros!

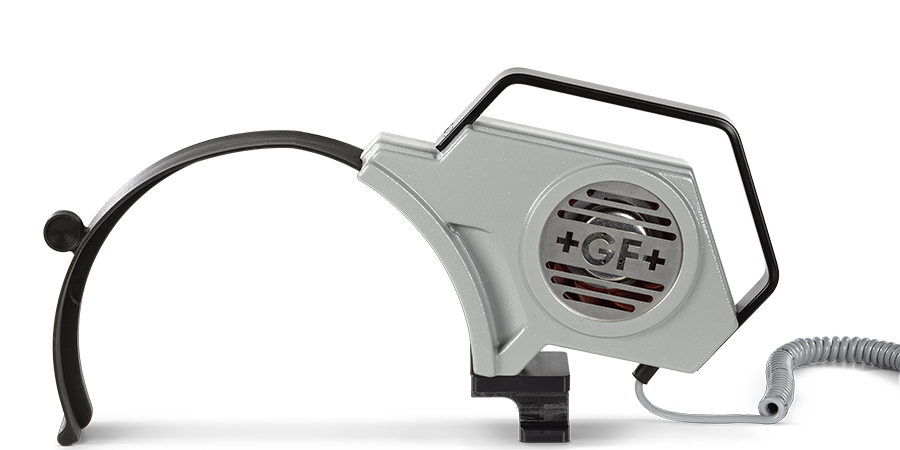

Refrigeración activa

El sistema de refrigeración activa de la IR-225 M contribuye a una reducción de hasta el 60% en el tiempo de enfriamiento, garantizando operaciones más rápidas y eficientes. Esta funcionalidad exclusiva capta el aire ambiente para enfriar el cordón de soldadura, lo que permite incrementar la eficiencia y minimizar el coste global del proyecto.

¿Te perdiste la IR-225 M en acción?

Nuestro reciente seminario web sobre la máquina de fusión por infrarrojos IR-225 M estuvo lleno de conocimientos, demostraciones en directo y debates de expertos; y la buena noticia es que aún puedes disfrutarlo.

Ver ahora

Productos y sistemas relacionados

Sección de descargas

Preguntas frecuentes

¿Cuáles son las principales ventajas de la tecnología de fusión por infrarrojos?

La fusión por infrarrojos ofrece un rendimiento y fiabilidad inigualables para los sistemas de tuberías plásticas. Sus ventajas incluyen:

  • Fusión sin contacto: sin contaminación ni adherencia del material a la placa calefactora.
  • Corto tiempo de soldadura: mayor eficiencia en comparación con métodos convencionales.
  • Cordón mínimamente definido: el proceso genera un cordón reducido que garantiza un acabado limpio y uniforme.
  • Alta reproducibilidad y fiabilidad: disminuye la probabilidad de errores.
  • Tensión térmica mínima: la transferencia de calor por radiación térmica reduce el riesgo de puntos débiles en la unión.
  • Uniones duraderas: la fusión por infrarrojos crea uniones resistentes capaces de soportar el uso prolongado y el estrés ambiental, proporcionando una solución fiable y duradera para sistemas de tuberías plásticas.
  • Precisión incomparable: que permite prefabricaciones precisas e instalaciones sencillas.

¿Qué red global de soporte de servicio está disponible para la IR-225 M?

GF garantiza asistencia fiable en todo el mundo con 17 centros de servicio que ofrecen soporte experto, asistencia técnica y formación. La IR-225 M está disponible a través de un pool global de alquileres, asegurando disponibilidad rápida para proyectos de cualquier tamaño. La máquina se fabrica en unas instalaciones punteras en Suiza, cumpliendo los más altos estándares de calidad.

Además, GF mantiene una sólida red de filiales locales para ofrecer un soporte personalizado y cercano.

➡️ ¿Quieres saber más o necesitas ayuda con tu proyecto? Habla con un experto.

¿Para qué aplicaciones está diseñada la IR-225 M?

La IR-225 M ha sido diseñada para sectores exigentes donde la precisión, la seguridad y la fiabilidad son esenciales. Es ideal para:

  • Centros de datos
  • Industria de la microelectrónica
  • Ciencias de la vida
  • Tratamiento de agua
  • Procesos químicos y refrigeración industrial

Su capacidad para manejar varios materiales y un amplio rango de dimensiones la convierte en una alternativa flexible para todo tipo de industrias.

¿Qué hace único el portfolio de materiales de la IR-225 M?

La IR-225 M admite uno de los portfolios de materiales más amplios del mercado, permitiendo cubrir diversas aplicaciones con una sola máquina. Materiales compatibles para múltiples aplicaciones, incluidos:

  • PVDF
  • PP-H
  • PP-n
  • PE100
  • ECTFE
  • PVC-U
  • CONTAIN-IT Plus

Esta versatilidad garantiza que los usuarios puedan abordar una amplia diversidad de proyectos solo con una máquina.
¿Te interesa nuestra gama de materiales? Visita nuestra página de overview de sistemas de materiales de altas prestaciones.

¿Qué ofrece GF para garantizar la calidad de la soldadura de las uniones por infrarrojos?

Para ayudar a nuestros clientes a garantizar la máxima calidad de soldadura y una trazabilidad total, ofrecemos la herramienta Weld-Bead Inspection (WBI), una solución digital diseñada para evaluar la geometría de los cordones de soldadura IR de forma rápida, objetiva y fiable.

La herramienta WBI proporciona:

  • Inspección de cordones precisa en puntos de soldadura definidos
  • Documentación automática para trazabilidad y garantía
  • Resultados a prueba de manipulaciones para evitar errores o alteraciones
  • Uso intuitivo y eficiente en campo
  • Compatibilidad con PVDF SYGEF (Standard/Plus/Select), PP-H PROGEF (Standard/Plus), ECTFE SYGEF, PE100 ecoFit.

La herramienta está disponible en dos tamaños:

  1. WBI-63 Tool para tuberías de 20 a 63 mm (Nº pedido 790 170 001)
  2. WBI-225 Tool para tuberías de 20 a 225 mm (Nº pedido 790 170 002)

🔗 Más información sobre la herramienta WBI aquí: Weld Bead Inspection (WBI) Tool - GF Piping Systems

¿Qué funciones ofrece la IR-225 M para la documentación y trazabilidad de soldaduras?

La IR-225 M se integra fácilmente con nuestra plataforma CONNECT Welding Data para garantizar una documentación eficiente y segura y lograr la total trazabilidad. Entre las principales funciones destacan:

  • Conexión sin esfuerzo con la plataforma CONNECT Welding Data a través del Connectivity Box
  • Transferencia y almacenamiento automáticos de los protocolos de soldadura con identificadores únicos
  • Recuperación sencilla de cada protocolo gracias a la identificación clara de cada unión
  • Posibilidad de adjuntar documentación adicional, como croquis isométricos, imágenes de los cordones y certificados de inspección
  • Altos estándares de seguridad de datos mediante la colaboración con partners tecnológicos de confianza

De este modo, se asegura una documentación totalmente trazable y un proceso ágil para cada soldadura.

Descubre más sobre CONNECT Welding Data y cómo puede ayudar en tus operaciones: marketplace.connect.gfps.com/p/welding
