Procesautomatiseringsløsning med pneumatisk butterflyventil type 565 sikrer præcis flow i svømmehallen

Automatiske butterflyventiler håndterer et flow på 580 kubikmeter pr. time.

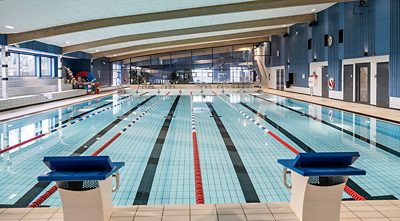

Svømmehaller spiller en vigtig rolle med hensyn til folkesundhed og social interaktion. Driftslederne skal dog løbende sikre den højest mulige vandkvalitet. Dette kræver igen rørsystemer til at styre processer såsom temperaturer, tankniveauer og dosering af kemikalier. Da det svenske firma Swimtec AB fik til opgave at renovere svømmehallen Kaskad i Kinna, blev det besluttet at renovere filtreringssystemet med 200 stk. type 565 butterflyventiler fra GF Piping Systems.

Projektbaggrund

Svømmehal og andre applikationer, der involverer badevand, kan være udfordrende at betjene og vedligeholde, især i forbindelse med temperaturer og klorider. Derfor skal operatørerne sikre en høj vandkvalitet, der ikke kun giver kunderne den bedste oplevelse, men også forebygger sundhedsrisici. Da Swimtec begyndte at efterse svømmehallen i Kinna, renoverede virksomheden også filtreringsanlægget med fire ekstra filterbehandlingssystemer beregnet til at betjene syv pools. Som en del af dette eftersyn besluttede Swimtec at installere butterflyventiler type 565 med pneumatiske aktuatorer og positionsindikator fra GF Piping Systems.

Valgt teknisk løsning

Butterflyventil type 565 er designet til vand- og vandbehandlingsapplikationer og har meget høj tryk- og temperaturresistens (PN16 ved 80°C). Derudover giver plastkomponenterne 60 % mindre vægt sammenlignet med metal og gør ventilen mere omkostningseffektiv takket være dens korrosionsbestandighed.

Det digitale interface betyder, at butterflyventil type 565 kan udstyres med forskellige enheder såsom den pneumatiske aktuator, en robust og kompakt løsning med NAMUR-interface til positionsindikator. Den nye pneumatiske plastaktuator type PPA er også kompatibel med butterflyventil type 565 op til DN80. Derudover er 565 den første industrielle butterflyventil med en miljøproduktdeklaration (EPD). En livscyklusanalyse (LCA) udført på 565 viste, at plastopløsningen udleder 25% mindre CO2 sammenlignet med en metal-butterflyventil.

Opnået forbedring

Efter at have kørt testventiler med succes, installerede Swimtec 200 stk. butterflyventiler type 565 både manuelle og pneumatiske med positionsindikator. Traditionelt har svømmefaciliteter for det meste været afhængige af metalventiler, men plastmaterialerne i 565 tilbyder både kemisk og korrosionsbestandighed. Derudover sikrer den pneumatiske aktuator nu et præcist flow, der forbedrer energieffektiviteten, mens der bruges mindre vand. Samtidig muliggør positionsindikatoren automatiserede processer som tilbageskylning og stænkafløb. Kaskad Badhus nyder således nu godt af et omkostningseffektivt og langtidsholdbart system med moderne funktionalitet, der forbedrer oplevelsen for personale og kunder.

Kundefordelar

• Materialerne i butterflyventil type 565 sikrer høj kemikalie- og korrosionsbestandighed, hvilket betyder langtidsdrift

• Den kompakte og robuste pneumatiske aktuator og positionsindikator gør det nemt og effektivt at automatisere ventiler i en lang række applikationer

• Kombinationen af ​​lang levetid, pålidelighed og automatisering giver personalet mulighed for at fokusere på andre opgaver

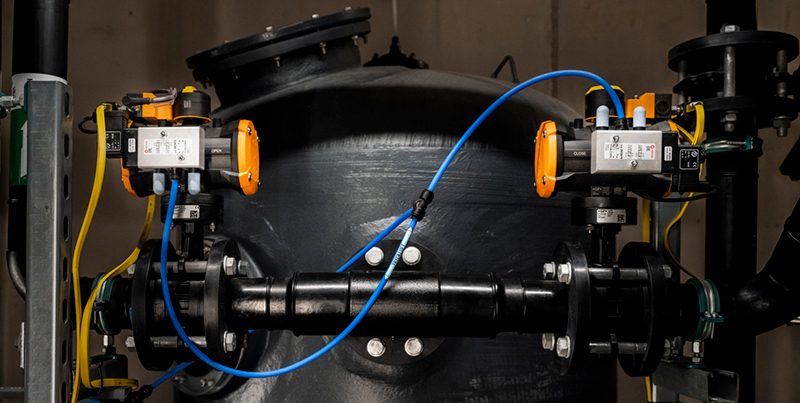

Den pneumatiske aktuator type PPA i plast kan nu leveres til butterflyventil type 565 op til DN80
