COOL-FIT

Maîtrisez le froid – une confiance extrême en refroidissement grâce aux systèmes de tuyauterie plastique pré-isolée. COOL-FIT améliore l’efficacité de votre circuit de refroidissement et constitue une alternative plus durable aux systèmes de tuyauterie métallique.

Parler à un Expert

Systèmes de tuyauterie thermoplastique pré-isolés

Optimisez l’efficacité de votre circuit de refroidissement grâce à des systèmes de tuyauterie thermoplastique pré-isolés, à la fois robustes et performants. COOL-FIT, c’est une solution innovante tout-en-un : tubes, raccords, vannes, flexibles et outils, conçus pour garantir une intégrité totale du système. Pensé pour une installation rapide et simplifiée, il offre jusqu’à 25 ans de fonctionnement sans interruption ni maintenance. Une alternative fiable, durable et efficace aux systèmes métalliques post-isolés.

.

Avantages

Efficacité extrême

Grâce à son isolation haute performance, COOL-FIT améliore l’efficacité énergétique thermique de 30 % par rapport aux systèmes métalliques post-isolés. Son design assure une étanchéité parfaite, éliminant les pertes d’énergie et garantissant un refroidissement optimal en continu.

Isolation fiable

Tubes, raccords, vannes et flexibles pré-isolés de construction robuste, scellés à la vapeur avec une mousse isolante rigide à cellules fermées et un lèvre d'étanchéité. Le revêtement extérieur HDPE hautement résistant protège la mousse isolante et fournit une couche supplémentaire d'isolation.

Fiabilité Extrême

Grâce à ses caractéristiques matérielles, COOL-FIT est  exempt de condensation et de corrosion, offrant une durabilité supérieure aux solutions métalliques. Par ailleurs, il élimine les problèmes d'incrustation, garantissant un fonctionnement sans entretien et une durée de vie minimale de 25 ans.

Installation en toute confiance

COOL-FIT est 60% plus léger que les systèmes en acier ou en cuivre post-isolés. Son assemblage par électrofusion simplifié réduit le temps d'installation de 50%. Il peut être posé par une seule personne et s’adapte facilement aux espaces confinés.

Gamme

.

Matériaux non corrosifs et isolation scellée à la vapeur

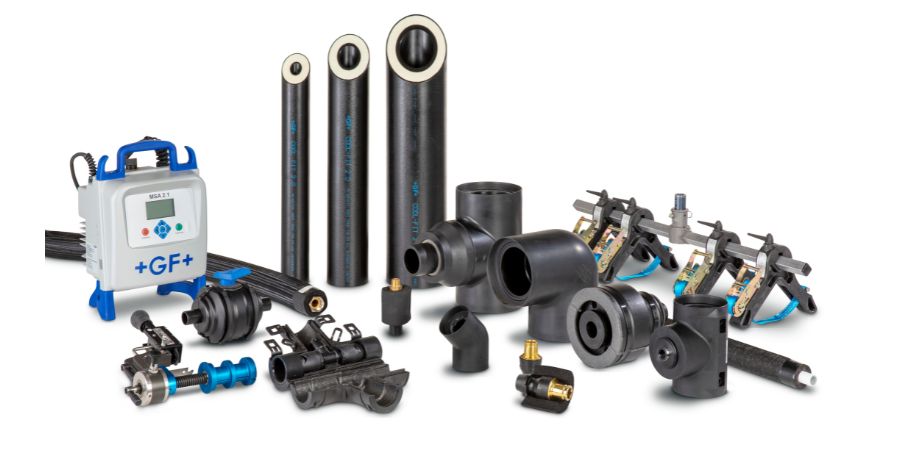

COOL-FIT 2.0

COOL-FIT 2.0, système de tuyauterie pré-isolé 3-en-1 pour l’eau glacée, améliore efficacement les installations de climatisation, de refroidissement des procédés et de climatisation industrielle.

.

Systèmes de tuyauterie fiables et efficaces

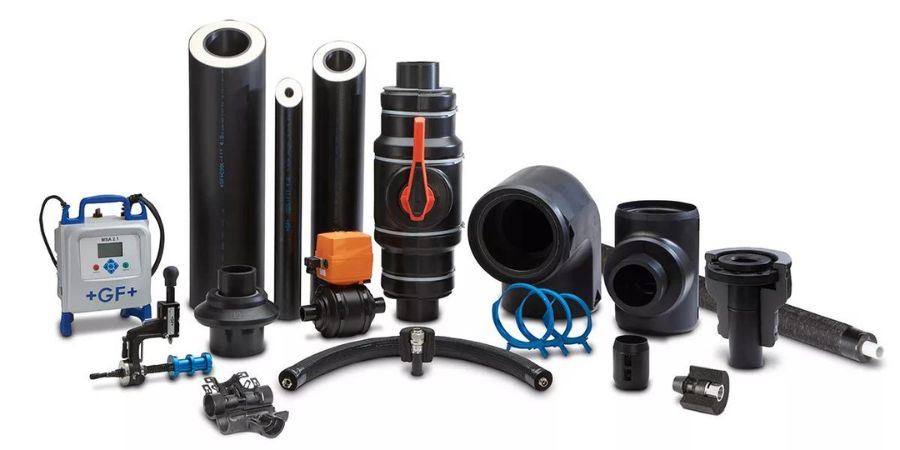

COOL-FIT 4.0

COOL-FIT 4.0, système complet de tuyauterie thermoplastique pré-isolée, optimise les installations de réfrigération commerciale et industrielle, que ce soit dans l’agroalimentaire ou pour les équipements en extérieur.

Concept 3-en-1

Tube intérieur

Le tube intérieur en PE100 assure un transport du liquide sans risque de corrosion ni d’incrustation. Le système est proposé du diamètre 16 à 450 mm et supporte une pression maximale de 16 bar à une température de fluide de 20°C.

Isolation

Pour le système COOL-FIT, l’épaisseur standard de la mousse isolante GF HE est de 20 mm ou 40 mm. Cette isolation garantit des performances fiables dans une plage de températures allant de -50 °C à +60 °C.

Revêtement de Tube

Le revêtement HDPE des tubes COOL-FIT rend le système de tuyauterie très robuste, protégeant la mousse isolante GF HE et fournissant une couche supplémentaire d'isolation.

Installation

L’installation des tubes, raccords et vannes COOL-FIT est rapide et simple grâce aux composants pré-isolés du système et à la technologie d’assemblage par électrofusion. Le montage ne dure que quelques minutes, et la machine de soudage MSA de GF Piping Systems garantit un raccordement fiable et sécurisé.

1. Câbles de soudure et unité d'électrofusion

Conçu pour une installation rapide et aisée, COOL-FIT utilise la technologie d’assemblage par électrofusion, qui chauffe rapidement les raccords grâce à un courant électrique, faisant fondre et fusionner les matériaux pour garantir un assemblage solide et sécurisé.

2. Indicateur de soudage et code de soudage

Le code de soudage peut être scanné, facilitant un processus de soudage guidé et contrôlé. Après une soudure réussie, un indicateur de soudage se déploie automatiquement pour permettre une inspection visuelle ou tactile.

3. Tubes et raccord avec lèvre d'étanchéité

Pour une installation rapide, les tubes COOL-FIT sont livrés en barres de 5 m (pour les diamètres d16 à d225), déjà dénudées et préparées pour une électrofusion immédiate. Les raccords pré-isolés avec lèvre d'étanchéité garantissent un système de tuyauterie étanche à la vapeur.

4. Fixation

Pour éviter tout déplacement lors de l’installation, les composants doivent être fixés à l’aide de serrages appropriés ou de l’outil de fixation de GF Piping Systems.

5. COOL-FIT Weld-in port

Le Weld-in Port COOL-FIT améliore les performances du système de tuyauterie COOL-FIT en simplifiant l’installation de capteurs supplémentaires et de dérivations sur plusieurs diamètres de tubes. Idéal pour les projets neufs comme pour les rénovations.

  • Planification flexible - Une planification de projet facilitée grâce à une flexibilité nettement accrue avec les selles de branchement.
  • Installation efficace - Installation rapide et facile en seulement 15 minutes, réduisant ainsi le travail sur site et les coûts de main-d’œuvre.
  • Moindre risque - Moins de défaillances grâce à un seul raccord par taille de dérivation, avec un processus d’installation standardisé, adapté aux tubes COOL-FIT de d63 à d225.
  • Design compact - Conçu en pensant aux utilisateurs finaux, nécessitant moins d'espace. Idéal pour les projets neufs et de rénovation.

6. Système COOL-FIT Push

Le système COOL-FIT Push est un complément au système existant de tuyauterie plastique pré-isolée COOL-FIT, en élargissant la gamme de produits avec des dimensions de tuyaux plus petites pour atteindre l’unité de refroidissement. Le système COOL-FIT Push est une solution plug and play avec des raccords mécaniques, ce qui nécessite beaucoup moins d’outils, facilite la manipulation et accélère les installations.

  • Un système complet - Solution complète de tuyauterie pré-isolée pour une isolation fiable, comprenant tubes, raccords, vannes et outils.
  • Du grand au petit - Des dimensions supplémentaires étendent la gamme pour atteindre le produit final, garantissant ainsi une meilleure performance et fiabilité du système.
  • Prêt à l'emploi - La connexion iFIT nécessite beaucoup moins d’outils, facilite la manipulation et accélère les installations.
  • Exploitation sûre - Opération sans maintenance pendant 25 ans grâce à des propriétés matérielles uniques et une technologie d'assemblage sûre.

Cas de référence

COOL-FIT est un système innovant conçu pour une utilisation polyvalente dans les applications de refroidissement. Il associe des composants sans corrosion et sans entretien à une pré-isolation d’usine, formant un système fiable et performant. Sécurisé, facile et rapide à installer, ce système est idéal pour la production et le stockage dans l’agroalimentaire ainsi que pour les applications HVAC.

.

COOL-FIT 2.0 | Climatisation et refroidissement de processus

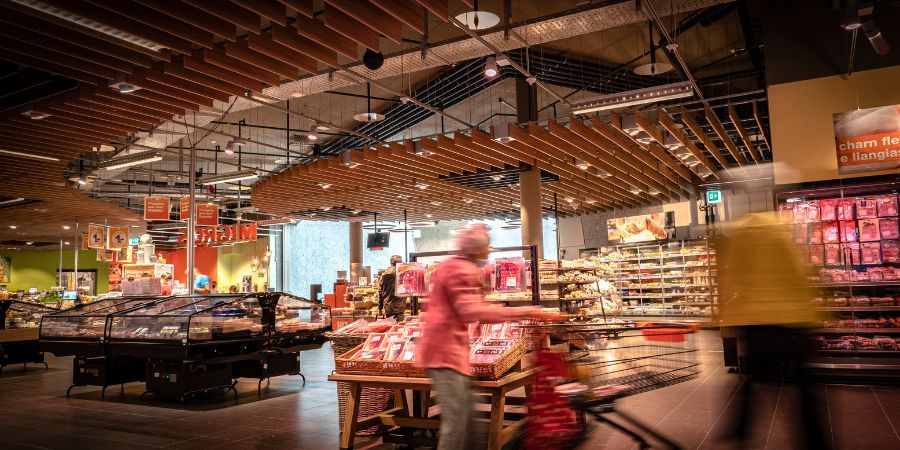

Centre commercial Porta Samedan, Suisse

Comment le système COOL-FIT contribue-t-il à réduire les émissions, améliorer l’efficacité énergétique, garantir un contrôle fiable de la température et offrir une solution durable ?

.

COOL-FIT 4.0  | Réfrigération commerciale et industrielle

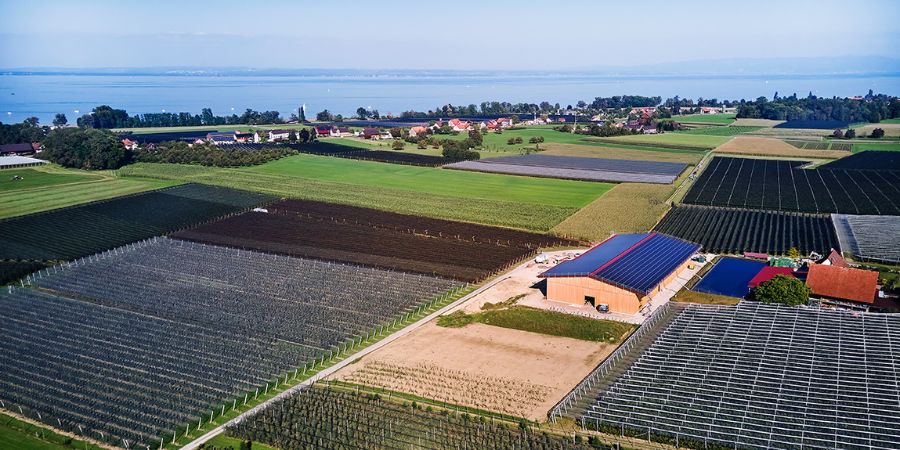

Culture fruitière Hungerbühler, Suisse

Comment le système COOL-FIT permet-il des économies annuelles, une absence de perte de chaleur et de corrosion, ainsi qu’une réduction des coûts d’exploitation ?

Questions Fréquemment Posées

Pour quels environnements le COOL-FIT 2.0 est-il conçu ?

Le COOL-FIT est conçu pour des boucles de refroidissement secondaires avec une température liquide >= 0°C et pour des installations intérieures.

Quelles sont les industries cibles et les applications du COOL-FIT 2.0 ?

Le COOL-FIT 2.0 est spécialement conçu pour les systèmes de climatisation des bâtiments commerciaux, le refroidissement des procédés industriels et les centres de données, à condition que la température du fluide reste supérieure à 0°C.

Pour quels environnements le COOL-FIT 4.0 est-il conçu ?

Le COOL-FIT 4.0 est conçu pour des boucles de refroidissement secondaires avec une température du fluide au-dessus ou en-dessous de 0°C et pour des installations intérieures, extérieures ainsi que souterraines.

Quelles sont les industries cibles et les applications du COOL-FIT 4.0 ?

Le COOL-FIT 4.0 est spécifié pour l'alimentation et les boissons, le refroidissement industriel et les sections extérieures des applications de climatisation.

Quels outils de soutien sont disponibles pour assurer une conception professionnelle des systèmes de tuyauterie ?

GF fournit des fichiers détaillés pour les bases de la planification. De plus, la "Cooling Toolbox" numérique permet de vérifier rapidement, calculer et définir des paramètres tels que les temps de soudage, les économies d’énergie, les poids, les pertes de pression, et bien plus encore.
