COOL-FIT

Proteggi il freddo - nel futuro dell'efficienza energetica con COOL-FIT! COOL-FIT è un sistema di tubazioni innovativo completamente preisolato ed è un'alternativa affidabile ed efficiente ai sistemi di tubazioni in metallo post-isolati.

Parla con un esperto

Sistemi di tubazioni in plastica preisolati

Rendi il tuo circuito di raffreddamento più efficiente con robusti sistemi di tubazioni in plastica pre-isolati. COOL-FIT è un sistema di tubazioni innovativo che comprende tubi, raccordi, valvole, tubi flessibili e strumenti, progettato per garantire l'integrità dell'intero sistema. Progettato e ottimizzato per un'installazione facile e veloce, è destinato a garantire almeno 25 anni di funzionamento senza interruzioni e manutenzione. L'alternativa affidabile ed efficiente ai sistemi di tubazioni in metallo post-isolati.

Con COOL-FIT potrete beneficiare del massimo risparmio energetico, di una maggiore durata del ciclo di vita e di un’installazione semplificata!

.

COOL-FIT 4.0 & COOL-FIT 2.0F

Progettato e ottimizzato per un'installazione facile e veloce. L'innovativo sistema con tubi, raccordi, valvole, tubi flessibili, ecc. non richiede collari per tubi di refrigerazione.

COOL-FIT 4.0

Sistema preisolato con rivestimento esterno di protezione in PE per temperature da -50 °C a +60 °C. Ideale per la posa interrata, montaggio sui tetti e ambienti difficili.

  • Disponibile nelle dimensioni: [da d32/90 a d225/315 e da d250/355 a d450/630]

COOL-FIT 2.0F

Applicazione per uso interno (da 0 °C a
+60 °C), protezione antincendio RF2!

  • Disponibile nelle dimensioni: [da d32/75 a d140/200; COOL-FIT 4.0F d160/250 - d225/315]
  • Diffusione di ossigeno estremamente ridotta - circa 10 volte al di sotto dei valori limite previsti dalla norma DIN 4726:2008.

Certificati di Ecobau

Ecobau stabilisce lo standard per un'edilizia sana ed ecologica in Svizzera.

Cliccare qui per accedere direttamente alle valutazioni Ecobau dei nostri prodotti!

Segmenti e campi di applicazione:

  • Comfort cooling e applicazioni nel settore alimentare
  • Reti anergetiche, di teleraffreddamento e teleriscaldamento / tubazioni di collegamento alle sonde geotermiche
  • Data center – assenza di correnti vaganti / disaccoppiamento magnetico
  • Tubazioni per linee aeree con COOL-FIT 4.0 per l'approvvigionamento di acqua potabile
  • Gallerie – soluzione resistente alla corrosione e giunzione senza fiamma libera
  • e molto altro ancora!

Vantaggi

Estrema Efficienza

Il pre-isolamento di alta qualità migliora l'efficienza energetica termica di COOL-FIT del 30% rispetto ai sistemi di tubazioni metallici post-isolati. L'integrità del sistema mantiene un circuito di raffreddamento perfettamente sigillato e prevenire le perdite di energia.

Isolamento sicuro

Tubi, raccordi, valvole e tubi flessibili preisolati di robusta costruzione a tenuta di vapore, con schiuma isolante rigida a celle chiuse e labbro di tenuta. La guaina esterna in HDPE altamente resistente e la guaina antincendio (RF2), proteggono la schiuma isolante e forniscono un ulteriore strato di protezione.

Estrema affidabilità

Grazie alle sue proprietà materiali, COOL-FIT è privo di condensa e corrosione e più duraturo rispetto alle alternative in metallo. Inoltre, l'incrostazione non è più un problema, garantendo operazioni senza manutenzione per almeno 25 anni.

Installazione sicura

COOL-FIT pesa il 60% in meno rispetto ai sistemi in acciaio o rame post-isolati. La semplice giunzione per elettrofusione riduce il tempo di installazione del 50%. È possibile l'installazione da parte di poche persone e l'installazione in spazi ristretti è agevole.

Portfolio

.

Materiali non corrosivi e isolamento a tenuta di vapore

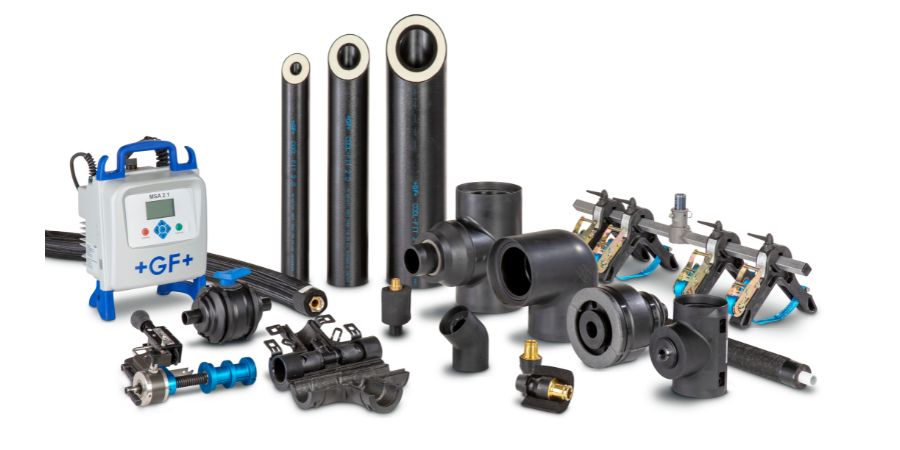

COOL-FIT 2.0F

Quale sistema di tubazioni preisolate 3 in 1 per acqua refrigerata, COOL-FIT 2.0 è in grado di ottimizzare qualsiasi installazione di climatizzazione, raffreddamento di processo e condizionamento industriale.

.

Sistemi di tubazioni affidabili ed efficienti

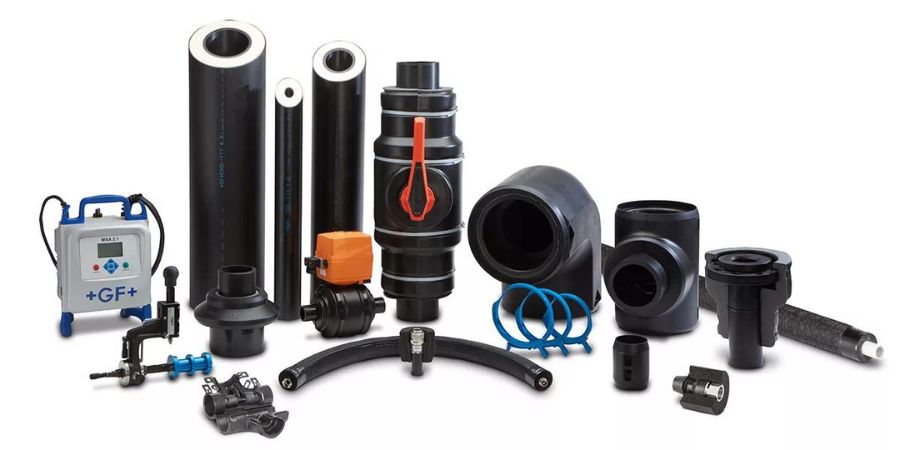

COOL-FIT 4.0 e COOL-FIT 4.0F

Quale sistema completo di tubazioni in plastica preisolato, COOL-FIT 4.0 è in grado di ottimizzare qualsiasi impianto di refrigerazione commerciale o industriale nel settore alimentare e delle bevande e qualsiasi installazione all'aperto.

Sistema 3-in-1

Tubo per fluidi

Il materiale del tubo interno in PE100 per il trasporto del fluido garantisce operazioni prive di corrosione e incrostazioni. Il sistema è disponibile in dimensioni da d16 a d450 e può resistere a pressioni fino a 16bar (a una temperatura del fluido di 20 °C).

Isolamento

A seconda del sistema COOL-FIT, lo spessore nominale della schiuma isolante GF HE varia da 22 mm a 40 mm. Il sistema può essere utilizzato a temperature comprese tra -50 °C e +60 °C.

Rivestimento del tubo

Il rivestimento in HDPE dei tubi COOL-FIT rende il sistema di tubazioni molto robusto, proteggendo la schiuma isolante GF HE e fornendo un ulteriore strato di isolamento.
Il rivestimento protettivo di COOL-FIT 2.0F e COOL-FIT 4.0F corrisponde alla classe di protezione antincendio RF2.

Installazione

L'installazione di tubi, raccordi e valvole COOL-FIT è rapida e semplice grazie ai componenti del sistema preisolato e alla tecnologia di saldatura per elettrofusione. Il processo di installazione richiede solo pochi minuti e le saldatrici MSA di GF Piping Systems garantiscono una connessione sicura.

1. Cavi di saldatura e saldatrice

Progettato per un'installazione facile e veloce, COOL-FIT utilizza la tecnologia dell'elettrofusione, in cui i raccordi vengono riscaldati rapidamente dalla corrente elettrica, consentendo di sciogliere e fondere il materiale circostante per una giunzione sicura.

2. Indicatore e codice di saldatura

Il codice di saldatura può essere scansionato e contribuisce a un processo di saldatura guidato e tracciato. Per ispezioni ottiche o tattili dopo la saldatura, l'indicatore di saldatura fuoriesce automaticamente dopo l'avvenuta saldatura.

3. Tubi e raccordi con guarnizione a labbro

Per una rapida installazione i tubi COOL-FIT vengono forniti in barre da 5 m (da d16 - d225), già fresati e pronti per un'elettrofusione immediata. I raccordi preisolati con guarnizione a labbro assicurano un sistema di tubazioni a tenuta di vapore.

4. Fissaggio

Per garantire la sicurezza da eventuali spostamenti durante il processo di installazione, i componenti devono essere fissati con un collare o con l'attrezzo di fissaggio di GF Piping Systems. Per i tubi COOL-Fit si possono utilizzare collari standard con inserti in plastica rigida.

5. Nipplo a saldare COOL-FIT

Il nipplo a saldare COOL-FIT migliora le prestazioni del sistema di tubazioni COOL-FIT, semplificando l'installazione di sensori e diramazioni aggiuntive su tubi di diverse dimensioni. Ideale per progetti nuovi e di riqualificazione.

  • Pianificazione flessibile – Pianificazione del progetto semplificata, grazie a una maggiore flessibilità con la soluzione del nipplo a saldare.
  • Installazione efficiente– Installazione facile e veloce in soli 15 minuti, riducendo così i lavori in loco e i costi di manodopera.
  • Rischio ridotto – Minori guasti, in quanto lo stesso nipplo a saldare può essere utilizzato per tubi con diametri da d63 a d225.
  • Design compatto – Progettato pensando ai clienti finali, richiede meno spazio. Ideale per progetti nuovi e di riqualificazione.

6. COOL-FIT Push-System

Il COOL-FIT Push System è un'aggiunta al sistema di tubazioni in plastica preisolato COOL-FIT esistente, ampliando la gamma di prodotti con tubazioni di dimensioni ridotte che possono essere utilizzati per collegare convettori e serbatoi. Il COOL-FIT Push System è una soluzione "plug and play" con connessioni meccaniche, il che significa un numero significativamente inferiore di strumenti, una facile gestione e installazioni più rapide.

  • Un sistema completo - Soluzione completa di tubazioni preisolate per un isolamento sicuro, che comprende tubi, raccordi, valvole e attrezzature.
  • Collegamento tra grandi e piccole dimensioni - Dimensioni aggiuntive estendono la gamma fino a raggiungere l'unità di raffreddamento per garantire maggiori prestazioni e sicurezza del sistema.
  • Plug and Play – Il collegamento iFIT comporta una significativa riduzione delle attrezzature, una gestione semplice e installazioni più rapide.
  • Funzionamento in sicurezza - Funzionamento senza manutenzione per 25 anni grazie a proprietà uniche del materiale e alla tecnologia di giunzione sicura.

Referenze dei clienti

COOL-FIT è un sistema innovativo progettato per un uso versatile nelle applicazioni di raffreddamento. Combina componenti esenti da corrosione e manutenzione con un pre-isolamento in fabbrica in un sistema affidabile ed efficiente. Sicuro, facile e veloce da installare, questo sistema è ideale per la produzione e lo stoccaggio di alimenti e bevande e per applicazioni nel settore della tecnica dell’edilizia.

.

COOL-FIT 2.0 | Climatizzazione e raffreddamento di processo

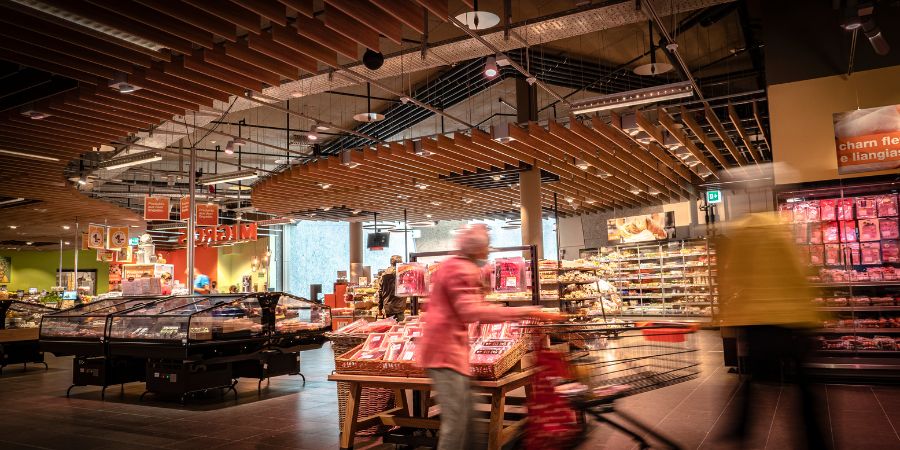

Centro Commerciale Porta Samedan, Svizzera

In che modo il COOL-FIT contribuisce alla riduzione delle emissioni, all'efficienza energetica, al controllo affidabile della temperatura e a una soluzione più duratura?

FAQ

Per quali ambienti è progettato COOL-FIT 2.0F?

COOL-FIT 2.0F è progettato per circuiti di raffreddamento secondari con temperatura del liquido >= 0 °C e per installazioni interne.

Quali sono le industrie e le applicazioni di riferimento del sistema COOL-FIT 2.0F?

COOL-FIT 2.0F è progettato per le applicazioni di condizionamento negli edifici commerciali e residenziali e per il raffreddamento di processo nelle applicazioni industriali e nei data center per temperature dei fluidi superiori a 0 °C.

Per quali ambienti è progettato COOL-FIT 4.0?

COOL-FIT 4.0 è progettato per circuiti di raffreddamento secondari con temperatura del fluido superiore o inferiore a 0 °C e per installazioni interne, esterne e interrate.

Quali sono le industrie e le applicazioni di riferimento del sistema COOL-FIT 4.0?

COOL-FIT 4.0 è indicato per il settore alimentare e delle bevande, per il raffreddamento industriale e per le parti esterne delle applicazioni di raffreddamento e refrigerazione all'aperto e sui tetti.

Quali strumenti di supporto sono disponibili per garantire una progettazione professionale dei sistemi di tubazioni?

GF Piping Systems fornisce file di progettazione dettagliati, inoltre il "Cooling Toolbox" online permette di verificare, calcolare e definire rapidamente comportamenti come tempi di giunzione, risparmi energetici, pesi, perdite di pressione e molto altro.
