Instrução de conversão PRIMOFIT EPDM

Selo de água potável EPDM - Instrução de conversão

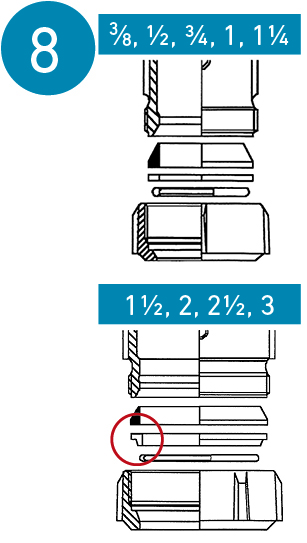

Troque somente a vedação! Preste atenção à posição correta da vedação. Para saber a posição e a sequência do anel de fixação, do anel de vedação e da vedação, consulte as instruções de instalação do PRIMOFIT. Atenção: Preste atenção à posição correta da arruela escalonada (veja a fig. 8)!

Kit de conversão PRIMOFIT para tubos de aço EN 10255: Vedação exclusiva para aplicação em água potável! Anexe o adesivo para identificação da conexão após a conversão!

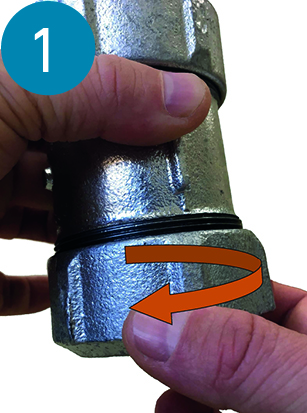

Segure o primofit verticalmente e desparafuse completamente a porca inferior.

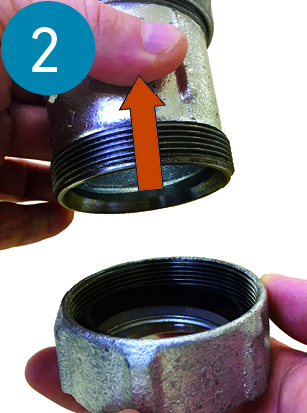

Levante o corpo do PRIMOFIT. Certifique-se de que os componentes de vedação na porca desrosqueada não caiam!

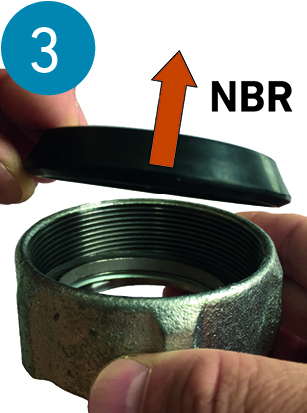

Remova a vedação NBR da porca, lembrando-se da orientação e da localização da vedação na porca. Deixe todos os outros componentes na porca!

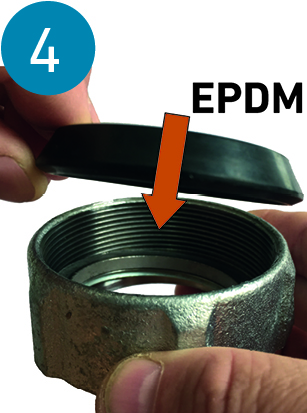

Insira a nova vedação de EPDM da mesma forma que a vedação de NBR removida foi inserida. O lado cônico fica para cima.

Coloque o corpo do PRIMOFIT de cima de volta na porca.

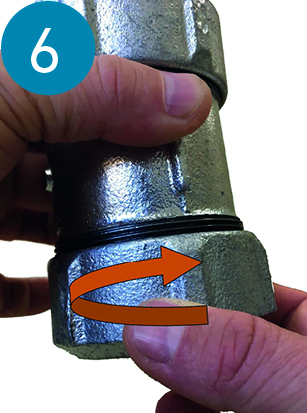

Aperte a porca. Mas não aperte muito, senão o PRIMOFIT não pode ser empurrado sobre o tubo durante a montagem. Além disso, antes de montar no tubo, certifique-se de que todos os componentes de vedação na porca estejam centralizados e não inclinados.

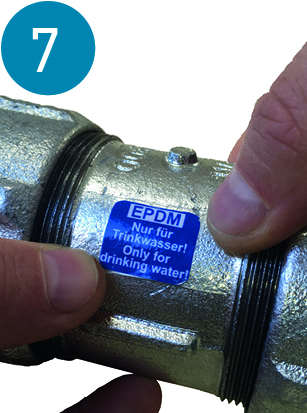

Instale o adesivo para identificação da conexão após a conversão! Preste atenção em uma superfície adesiva sem graxa!

Substitua somente a vedação! Preste atenção à posição correta da vedação. Posição e sequência do anel de fixação, anel deslizante e vedação, consulte também a Fig. 8 ou as instruções de montagem do PRIMOFIT. Acima da dimensão 1 ½, deve-se prestar atenção também à posição correta do anel deslizante graduado (consulte também a Fig. 8)!
