Naadloze Connectiviteit

De efficiëntie van installaties verbeteren met digitale veldconnectiviteit. Digitale communicatietechnologieën zoals Industrial Ethernet met EtherNet/IP-, PROFINET- en Modbus TCP-protocollen maken ultramoderne procesautomatisering mogelijk.

Om de efficiëntie van productiebedrijven te verbeteren, omarmt de automatiseringsindustrie specifieke trends, waaronder Industrie 4.0, de implementatie van gekoppelde systemen, de toepassing van voorspellend onderhoud en de integratie van het Industrial Internet of Things (IIoT).

Om deze trends effectief te ondersteunen, hebben procesinstallaties naadloze toegang tot apparaatgegevens in het veld nodig, samen met geavanceerde netwerktechnologie. Industrial Ethernet maakt state-of-the-art technologie mogelijk voor bedrade digitale communicatie, die al vele jaren op grote schaal wordt gebruikt in verschillende industrieën. Er zijn verschillende Industrial Ethernet-protocollen beschikbaar, afhankelijk van de mogelijkheden van de PLC's en de specifieke gebruikssituaties.


Een schematische weergave van de topologie van een Ethernet-netwerk


Ethernettechnologie is momenteel al de standaardtechnologie die de PLC verbindt met de bovenliggende systemen. Nu maakt Industrial Ethernet dezelfde technologie mogelijk op veldniveau, omdat het voldoet aan de hoge eisen van industriële toepassingen. Deze veeleisende omgevingen zijn wezenlijk anders dan thuis of op kantoor. Terwijl speciale connectoren en kabels de fysieke eigenschappen van de verbinding beschermen, maken industriële Ethernet-protocollen zoals PROFINET, EtherNet/IP of Modbus TCP een failsafe deterministische bedrijfsvoering mogelijk.

Apparaten van GF Piping Systems met Ethernet bieden twee Ethernet-poorten en een geïntegreerde schakelaar die zowel lijn-/serieschakeling- als stertopologieën mogelijk maakt. Onze elektrische aandrijvingen zijn verkrijgbaar met wartels en interne aansluiting van Ethernet-kabels op de RJ45-stekkers of met M12-connectoren, waarmee het apparaat eenvoudig kan worden aangesloten zonder de behuizing te openen.

Real-time communicatie met digitale communicatieprotocollen

PROFINET

EtherNet/IP

Modbus TCP

GF Piping Systems biedt verschillende digitale connectiviteitstechnologieën die verder gaan dan Industrial Ethernet. Eén zo'n aanbod is Modbus RTU, een algemeen erkend protocol dat gebruik maakt van RS-485 fysica. Dit protocol vergemakkelijkt de gegevensoverdracht naar programmeerbare logische controllers (PLC's). Door Modbus RTU te gebruiken, krijgen gebruikers toegang tot extra apparaatgegevens, waardoor het aantal I/O-kaarten in de kast kan worden verminderd. Compatibele apparaten zijn onder andere de 9950 zeskanaalstransmitter, ultrasone debietmeters en het programma elektrische aandrijvingen.

Naast Modbus RTU ondersteunt GF Piping Systems ook andere digitale systemen, zoals HART en AS-I, voor bepaalde apparaten.

Remote toegang via ingebouwde webserver

Onze vernieuwde reeks ultramoderne elektrische aandrijvingen kan eenvoudig worden uitgerust met optionele industriële Ethernet-accessoirekaarten, waardoor alle voordelen van een regelklep beschikbaar zijn, inclusief een webserver om de assemblage te bewaken en te besturen.

De webserver bevat waardevolle gegevens en documentatie zoals:

  • Alle actuele waarden
  • Status + diagnose
  • Gebeurtenislogboek
  • Bewakingsfuncties (stroom + cyclustijd)
  • Firmware-updates
  • Handleiding elektrische aandrijving downloaden
  • Aanmaken van documentatie
  • Eindposities aanpassen
  • Handmatige besturing
Industrial Ethernet webserver

Ons aanbod voor industrieel Ethernet

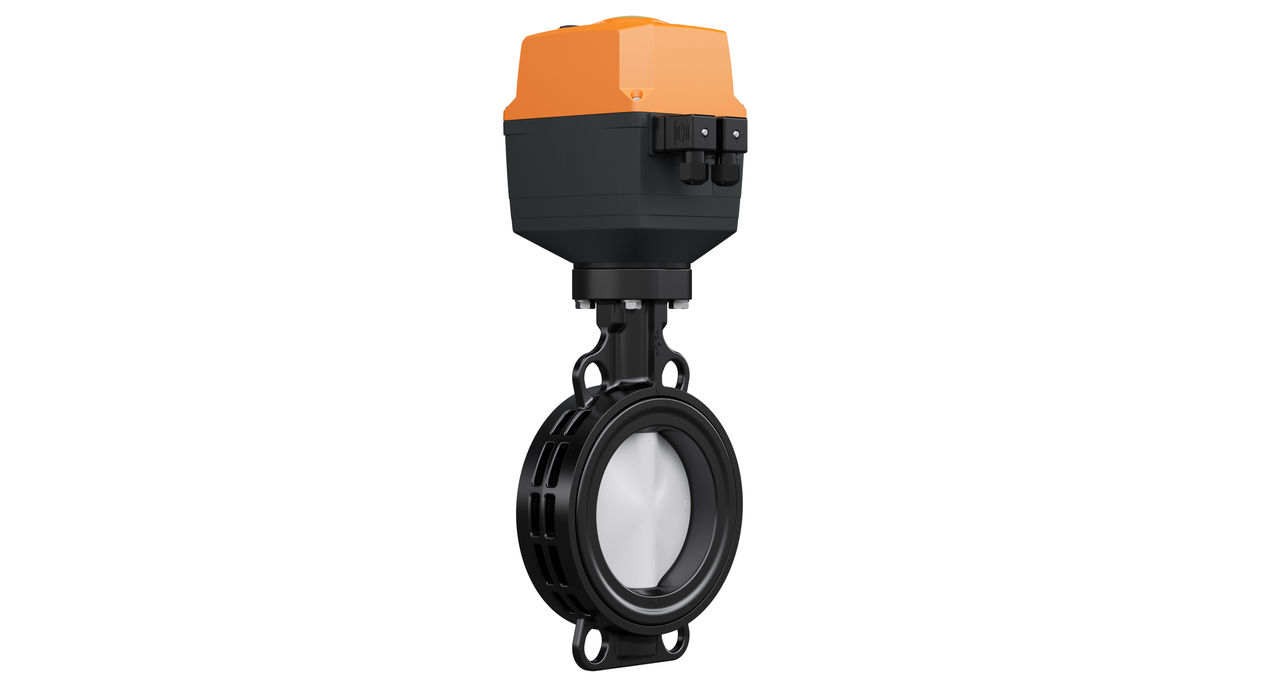

Electric Actuator EA25-250

EA25-250

Elektrische aandrijving

Het combineren van bewezen producten met state-of-the-art technologieën en duurzame componenten is van vitaal belang bij toekomstige bedrijfskritische beslissingen voor een langdurige en veilige werking van de installatie. Met een nieuw ontwerp en extra functies zoals industriële Ethernet-communicatiestandaarden en een verbeterde IP68-classificatie, sluit de nieuwste generatie elektrische aandrijvingen van GF Piping Systems perfect aan bij de behoeften van de klant en de vereisten van de toepassing.

Diaphragm Valve with positioner RPC D

Elektropneumatische Positioner

Lineaire slagaandrijvingen

Onze compacte elektropneumatische positioner SPC D / SPC PID voor bovenmontage is getest en geoptimaliseerd voor GF Piping Systems membraanafsluiters van het type DIASTAR. Deze kleppen zijn ontworpen om het stromingsprofiel van de vloeistof in de leiding te optimaliseren en zijn volledig gemaakt van thermoplast voor een uitstekende duurzaamheid en betrouwbaarheid. Dankzij het modulaire ontwerp kunnen ze eenvoudig worden aangepast aan de procesomstandigheden.

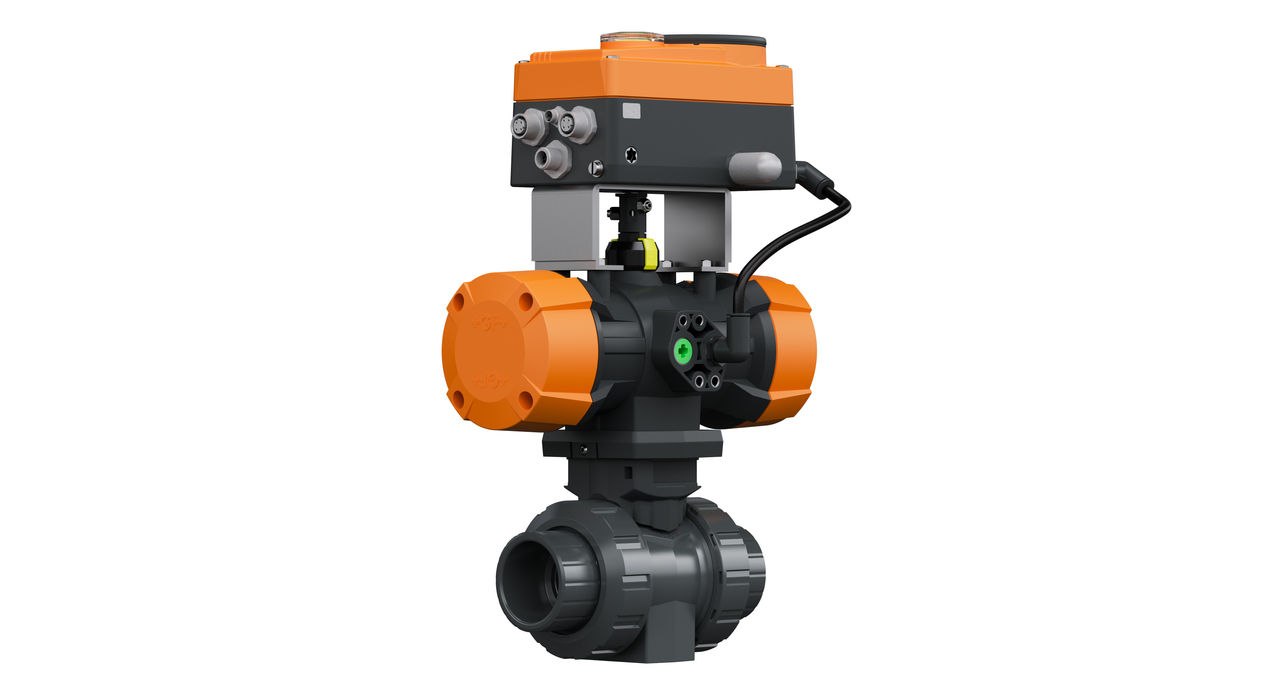

Ball Valve 546 Pro, PPA, RPC

Elektropneumatische Positioner

Roterende aandrijvingen

Met de elektropneumatische positioner RPC D / RPC PID leveren we een optimale regeling verpakt in een robuuste, compacte behuizing. De externe bediening is moeiteloos dankzij het optionele grootbeelddisplay met achtergrondverlichting en een zelfverklarende interface met vier toetsen. Verbeterde functionaliteiten zoals geautomatiseerde regeling en gedefinieerde setpointpositionering verhogen de prestaties, efficiëntie en operationele mogelijkheden van het regelklep.


Succesverhalen

Smart Actuator @ Caramba Bremen GmbH

Bremen, Duitsland

Chemisch mengen en doseren

Caramba Bremen GmbH vertrouwt op kogelkranen en Smart Actuators van GF Piping Systems voor het transport van een breed scala aan chemicaliën.

Diaphragm valve with SPC and Flowmeter

Kerns, Zwitserland

Geautomatiseerde zwembaden

Het aquacentrum Obwalden koos pneumatische membraanafsluiters met een SPC en flowmeters van GF Piping Systems voor geautomatiseerde flowregeling.

Modbus irrigation

Sicilië, Italië

Gedigitaliseerde irrigatie

IDEA Srl heeft de irrigatie van een sinaasappelboerderij op Sicilië geautomatiseerd met afsluiters en aandrijvingen met Modbus RTU van GF Piping Systems.

Bekijk alle referentiecases voor procesautomatisering

Ontdek onze succesverhalen van klanten over de hele wereld. Duik in een schat aan referentiecases voor inzichten en best practices in waterbeheer en procesautomatisering.
