Connectivité sans faille

Améliorer l'efficacité des installations grâce à la connectivité numérique sur le terrain. Les technologies de communication numérique telles que l'Ethernet industriel avec les protocoles EtherNet/IP, PROFINET et Modbus TCP permettent une automatisation des processus de pointe.

Pour améliorer l'efficacité des usines, le secteur de l'automatisation adopte des tendances spécifiques, notamment l'industrie 4.0, la mise en œuvre de systèmes connectés, l'adoption de pratiques de maintenance prédictive et l'intégration de l'Internet industriel des objets (IIoT).

Pour soutenir efficacement ces tendances, les usines de traitement ont besoin d'un accès transparent aux données des appareils sur le terrain, ainsi que d'une technologie réseau de pointe. L'Ethernet industriel permet une technologie de pointe pour la communication numérique câblée, qui est largement utilisée dans diverses industries depuis de nombreuses années. Différents protocoles Ethernet industriel sont disponibles, en fonction des capacités des automates et des cas d'utilisation spécifiques.


Schémas d'une topologie de réseau Ethernet


La technologie Ethernet est déjà la technologie standard qui relie l'automate programmable aux systèmes de la couche supérieure. Aujourd'hui, l'Ethernet industriel permet d'utiliser la même technologie sur le terrain, car elle répond aux exigences élevées des applications industrielles. Ces environnements exigeants sont fondamentalement différents de ceux de la maison ou du bureau. Tandis que des connecteurs et des câbles spéciaux protègent les propriétés physiques de la connexion, les protocoles Ethernet industriels tels que PROFINET, EtherNet/IP ou Modbus TCP permettent un fonctionnement déterministe à sécurité intégrée.

Les dispositifs Ethernet de GF Piping Systems sont dotés de deux ports Ethernet et d'un commutateur intégré qui permet des topologies en ligne/en chaîne et en étoile. Nos actionneurs électriques sont disponibles soit avec des presse-étoupes et une connexion interne des câbles Ethernet aux prises RJ45, soit avec des connecteurs M12, qui facilitent la connexion de l'appareil sans ouvrir le boîtier.

Communication en temps réel avec des protocoles de communication numérique

PROFINET

EtherNet/IP

Modbus TCP

GF Piping Systems propose diverses technologies de connectivité numérique, allant au-delà de l'Ethernet industriel. L'une de ces offres est Modbus RTU, un protocole largement reconnu qui utilise la physique RS-485. Ce protocole facilite la transmission des données aux contrôleurs logiques programmables (PLC). En adoptant Modbus RTU, les utilisateurs ont accès à des données supplémentaires sur les appareils, ce qui permet de réduire le nombre de cartes d'E/S dans l'armoire. Les appareils compatibles comprennent le transmetteur à six canaux 9950, les débitmètres à ultrasons et la gamme d'actionneurs électriques.

En plus de Modbus RTU, GF Piping Systems prend en charge d'autres technologies de connectivité numérique, telles que HART et AS-I, pour certains appareils.

Accès à distance via un serveur web intégré

Notre gamme actualisée d'actionneurs électriques de pointe peut facilement être équipée de cartes accessoires Ethernet industriel en option, ce qui permet de bénéficier de tous les avantages d'une vanne de contrôle, y compris d'un serveur web pour surveiller et contrôler l'ensemble.

Le serveur web comprend des données et une documentation précieuses, telles que

  • Toutes les valeurs en temps réel
  • État et diagnostic
  • Journal des événements
  • Fonctions de surveillance (courant + temps de cycle)
  • Mises à jour du micrologiciel
  • Téléchargement du manuel de l'actionneur électrique
  • Création de la documentation
  • Réglage des positions finales
  • Contrôle manuel
Industrial Ethernet webserver

Notre offre Ethernet industriel

Electric Actuator EA25-250

EA25-250

Actionneur électrique

La combinaison de produits éprouvés avec des technologies de pointe et des composants durables est essentielle dans les futures décisions critiques pour un fonctionnement durable et sûr de l'usine. Avec une nouvelle conception et des caractéristiques supplémentaires telles que les normes de communication Ethernet industriel et un indice de protection IP68 amélioré, la dernière génération d'actionneurs électriques de GF Piping Systems répond parfaitement aux besoins des clients et aux exigences des applications.

Diaphragm Valve with positioner RPC D

Positionneur électropneumatique

Actionneurs linéaires

Notre positionneur électropneumatique compact SPC D / SPC PID a été testé et optimisé pour les vannes à membrane GF Piping Systems de type DIASTAR. Conçues pour optimiser le profil d'écoulement du liquide à l'intérieur de la conduite, ces vannes sont entièrement fabriquées en thermoplastique, ce qui leur confère une excellente durabilité et une grande fiabilité. Leur conception modulaire permet de les adapter facilement aux conditions du procédé.

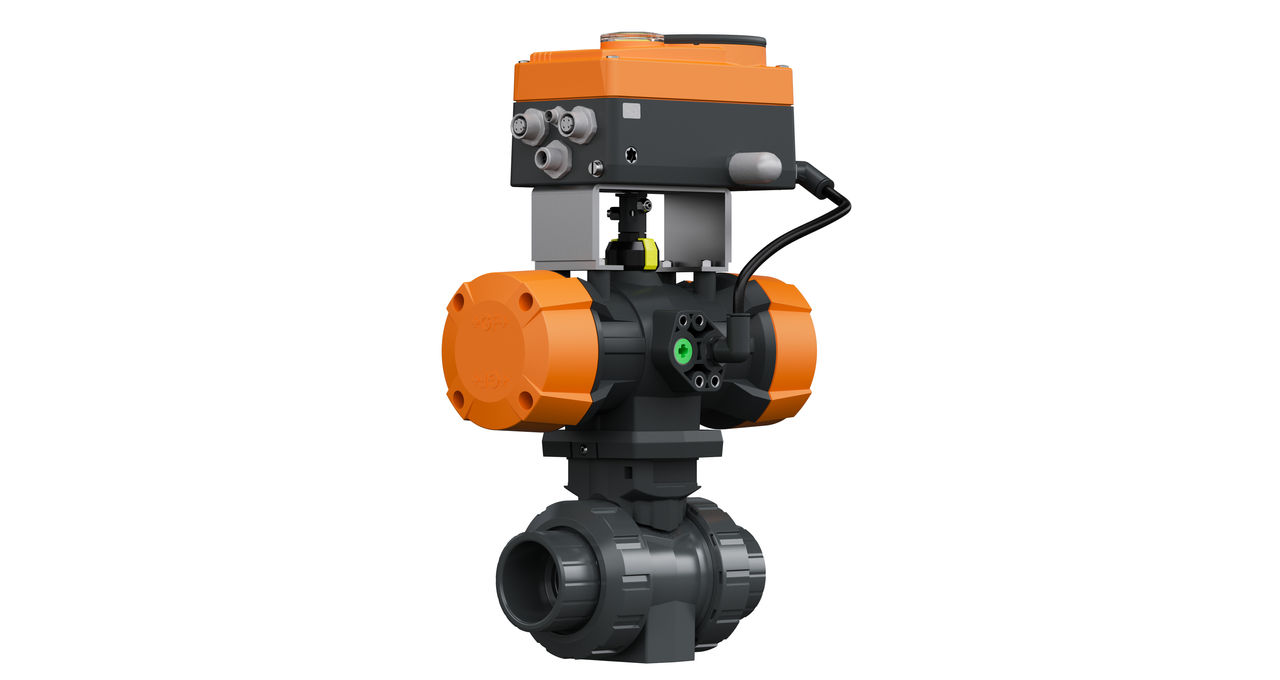

Ball Valve 546 Pro, PPA, RPC

Positionneur électropneumatique

Actionneurs rotatifs

Le positionneur électropneumatique RPC D / RPC PID offre une régulation optimale dans un boîtier robuste et compact. L'utilisation externe se fait sans effort grâce à l'écran large rétroéclairé en option, qui présente une interface à quatre touches explicite. Des fonctionnalités améliorées telles que le contrôle automatisé et le positionnement du point de consigne défini augmentent les performances, l'efficacité et les possibilités opérationnelles de la vanne de régulation.


Success Stories

Smart Actuator @ Caramba Bremen GmbH

Bremen, Allemagne

Mélange et dosage de produits chimiques

Caramba Bremen GmbH s'appuie sur les vannes à bille et les actionneurs intelligents de GF Piping Systems pour transporter une large gamme de produits chimiques.

Diaphragm valve with SPC and Flowmeter

Kerns, Suisse

Piscines automatisées

Le centre aquatique d'Obwald a choisi des vannes pneumatiques à membrane avec un SPC et des débitmètres de GF Piping Systems pour un contrôle automatisé du débit.

Modbus irrigation

Sicile, Italie

Irrigation numérisée

IDEA Srl a automatisé l'irrigation d'une orangeraie sicilienne avec des vannes et des actionneurs avec Modbus RTU de GF Piping Systems.

Découvrez tous les cas de référence sur l'automatisation des processus
